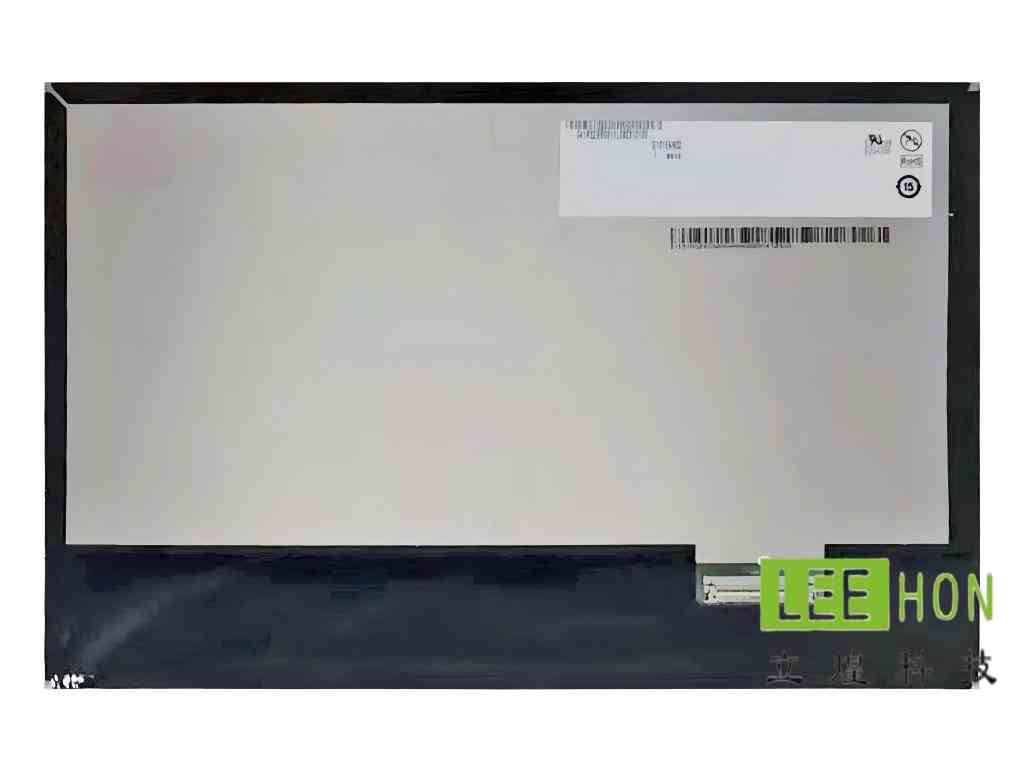

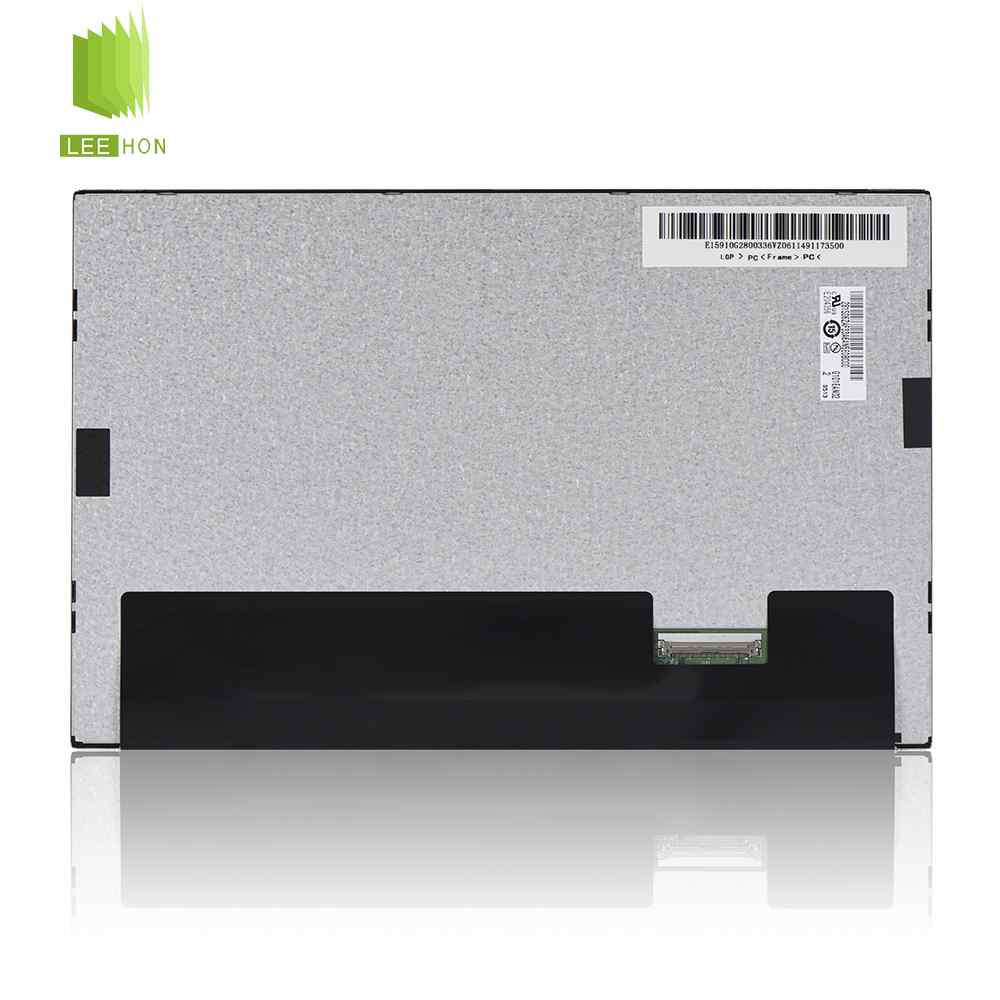

| 友达10.1寸LCD工业液晶模组G101EAN02.1 特征信息表 | ||
| 类别 | 项目 | 参数 |
| 基本信息 | 制造商 | 友达 |
| 型号 | G101EAN02.1 | |
| 类型 | a-Si TFT-LCD , 液晶模组 | |
| 别名 | - | |
| 应用环境 | RoHS | - |
| 工作温度 | -20 ~ 60 °C | |
| 存储温度 | -20 ~ 60 °C | |
| 抗振性能 | - | |
| 应用产品 | - | 工业 |
| 典型特征 | - | 白光LED背光，含LED驱动器，端子倒装 |
| 结构特征 | 对角尺寸 | 10.1" |
| 像素数量 | 1280(RGB)×800, WXGA | |
| 像素排列 | RGB垂直条状 | |
| 点间距(H×V) | 0.0565×0.1695 mm | |
| 像素间距(H×V) | 0.1695×0.1695 mm [149PPI] | |

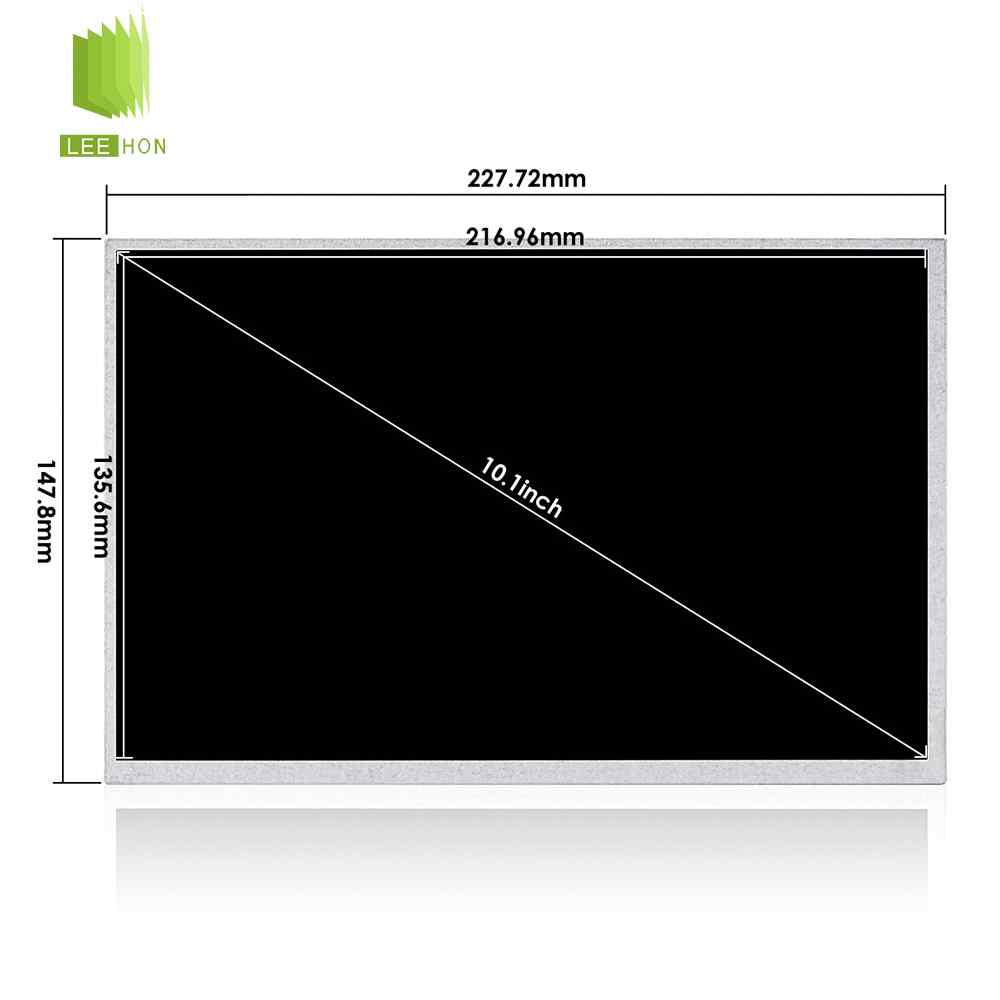

| 显示区域(H×V) | 216.96×135.6 mm | |
| 结构特征 | 开口区域(H×V) | - |
| 外观尺寸(H×V) | 227.72×147.8 mm | |
| 外观厚度 | 2.67/4.8 (Typ./Max.) mm | |
| 物理形状 | 平面矩形 | |
| 宽高比(H:V) | 0.673611111 | |
| 结构特征 | 风景肖像 | 风景模式 |
| 外观样式 | - | |
| 重量 | 195g (Max.) | |
| 表面防护 | - | |
| 表面处理 | Hard coating | |
| 结构特征 | 安装孔位 | Without |
| 光学特征 | 显示亮度 | 400 cd/m² (Typ.) |
| 显示模式 | AHVA，常黑显示，透射式 | |
| 对比度 | 800:1 (Typ.) (透射) | |
| 推荐视角 | 全视角 | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 响应时间 | 29 (Typ.)(Tr+Td) (ms) | |
| 光学特征 | 色温 | 6485K |
| 支持颜色 | 16.7M (6-bit + Hi-FRC) | |
| 白色坐标 | Wx:0.313; Wy:0.329 | |
| 光学特征 | NTSC比值 | 0.47 |
| sRGB覆盖率 | 0.66 | |
| Adobe RGB覆盖率 | 0.49 | |
| DCI-P3覆盖率 | 0.49 | |
| Rec.2020覆盖率 | 0.35 | |
| 光学特征 | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| 光学特征 | 亮度均匀性 | 1.43 (Max.)(5 points) |
| 电子特征 | 帧频率 | 60Hz |
| 翻转扫描 | No | |
| 功率总耗 | 3.45W (Max.) | |
| 光源特征 | 光源类型 | WLED |
| 位置 | 侧入式光源 | |
| 寿命(小时) | 20K (Min.) | |
| 数量 | - | |
| 形状 | - | |
| 是否可换 | - | |
| 光源特征 | WLED驱动状态 | 含LED驱动 |
| 物理类型 | 包含在屏信号接口中 | |
| 接口位置 | - | |
| 光源特征 | 输入电压 | 12.0±1.2V |
| 输入电流 | 189/204.2mA (Typ./Max.) | |
| 功率消耗 | 2.27/2.45W (Typ./Max.) | |
| 信号特征 | 输入电压 | 3.3V (Typ.) |
| 输入电流 | 278.7/303mA (Typ./Max.) | |
| 功率消耗 | 0.92/1.0W (Typ./Max.) | |
| 信号特征 | 信号类型 | LVDS (1 ch, 8-bit) |
| 物理类型 | 端子 | |
| 接口位置 | - | |
| 信号特征 | 品牌 | I-PEX |
| 型号 | 20765-040E-11A | |
| 数量 | 1 pcs | |
| 脚数 | 40 pins | |
| 脚间距 | 0.5 mm | |
| 脚定义 | - | |
常见问题

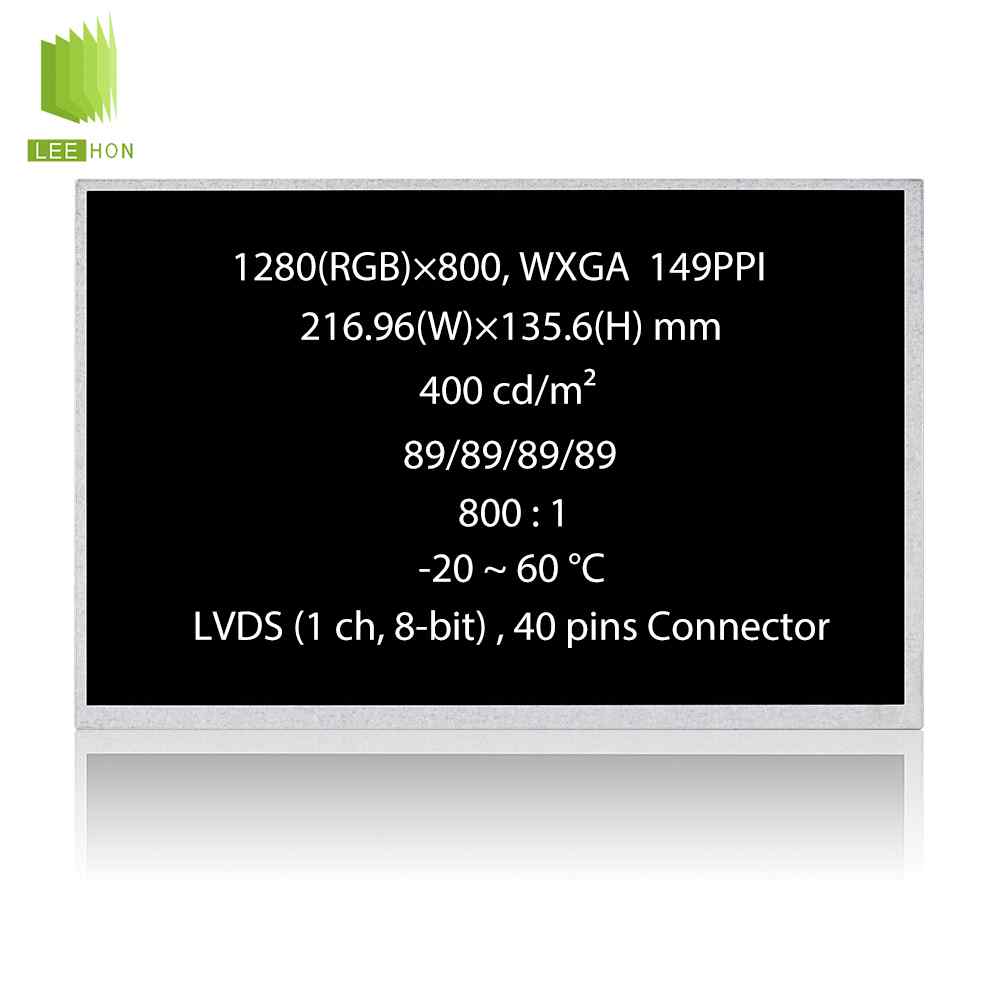

G101EAN02.1 是友达（AUO）生产的 10.1 英寸 a-Si TFT-LCD 模组，采用WXGA（1280×800）分辨率、400 cd/m²亮度、AHVA（IPS 类）广视角面板，配备LVDS（1 ch 8-bit）40pin接口及内置LED Driver 的 WLED背光，适合工业与商用显示应用。
Q1：这块屏适合什么设备？
这块屏适合工业人机界面（HMI）、工业控制显示器、仪器仪表面板、医疗辅助设备、车载显示终端、POS 机以及需要广视角、标准分辨率和可靠性能的固定式工业级或商用显示设备。
Q2：不适合什么场景？
这块屏不适合需要超高亮度（强环境光或户外直射下）的应用、极低功耗的便携式或电池供电设备、要求更高分辨率（例如 FHD 以上）的精细图像显示场景、以及需要超宽温范围（超出 -20～+60℃）的极严苛户外或工业现场。
Q3：选型时先核对哪几个关键参数？
选型时应优先核对以下关键参数：
尺寸与分辨率（10.1 英寸、1280×800 WXGA）
接口类型（LVDS 1 ch 8-bit，40pin）
亮度（400 cd/m²）与对比度（800:1）
工作温度范围（-20℃～+60℃）
背光配置（WLED，内置 LED Driver）以及整体机械尺寸（约 228.22×148.3×4.8 mm）与安装孔位。
Q4：替代时最容易出错的点？
替代时最容易出错的点包括：接口针脚定义与信号排列（40pin LVDS 具体顺序、8-bit 位宽与极性，与常见 30pin 或其他通道数的差异）、分辨率与时序兼容性（1280×800 WXGA 与 XGA 或其他分辨率面板的差异）、机械外形尺寸与安装孔位置、背光驱动电路是否自带（本款内置 Driver 与不带 Driver 面板的差异），以及 AHVA 广视角面板与 TN 面板在视角、色彩和对比度表现上的显著区别，导致直接替换后出现接口不匹配、花屏、暗屏、视角偏差或色彩失真。

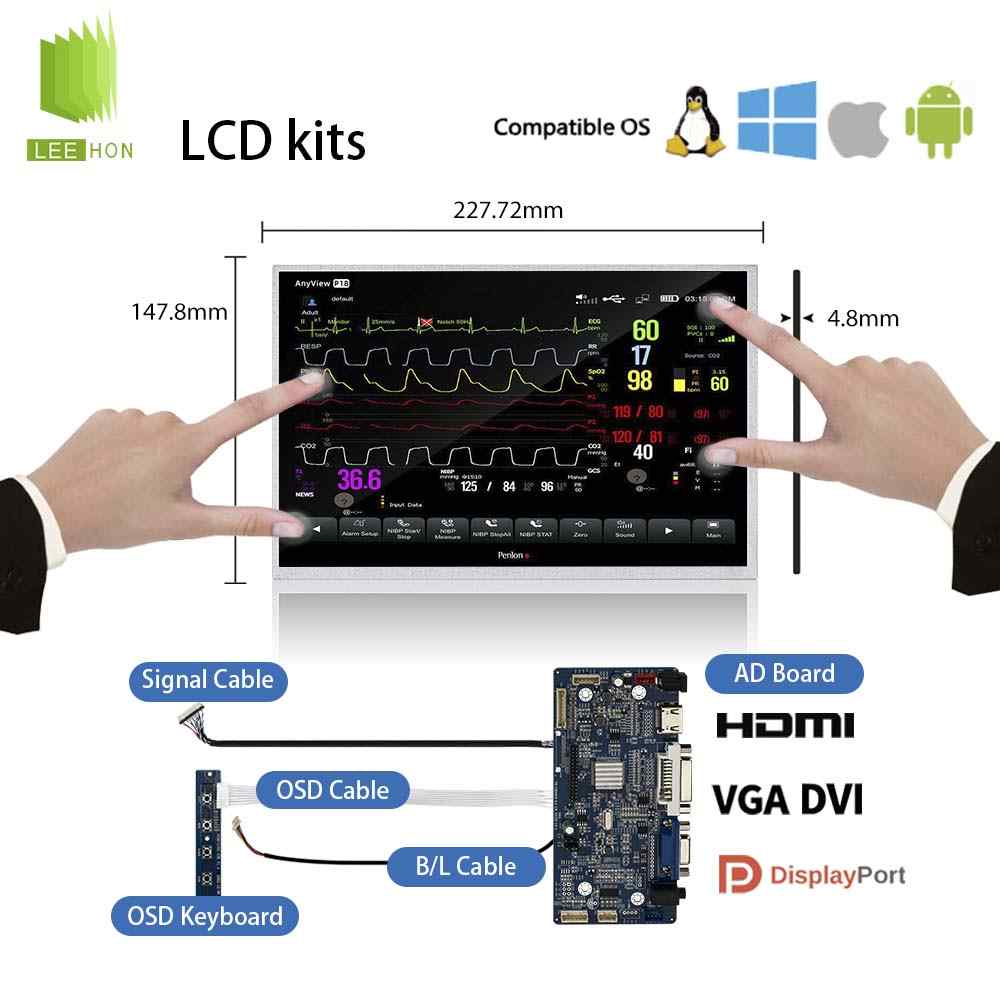

Q5：配触摸、驱动板、线束时要注意什么？
配触摸时需选用支持 10.1 英寸 WXGA（1280×800）分辨率的投射电容或电阻触摸屏，并确认触摸控制器与主板的接口及分辨率兼容性，避免分辨率或刷新率不匹配；
配驱动板时必须选择支持 1280×800@60Hz、LVDS 1 ch 8-bit 40pin 输出，并能提供稳定背光恒流驱动的工业级驱动板；
线束方面要注意 LVDS 信号线的长度、屏蔽质量、锁扣方向与极性，以及背光供电线的电流承载能力与极性，确保接触可靠，避免信号干扰、接触不良或背光异常。
如需该型号与之前 9.7 英寸 TM097TDHG04-66 或 9.0 英寸 M090AWA6 R0 等面板的详细规格对比、差异分析，或其他型号的内容，可以联系立煌科技
