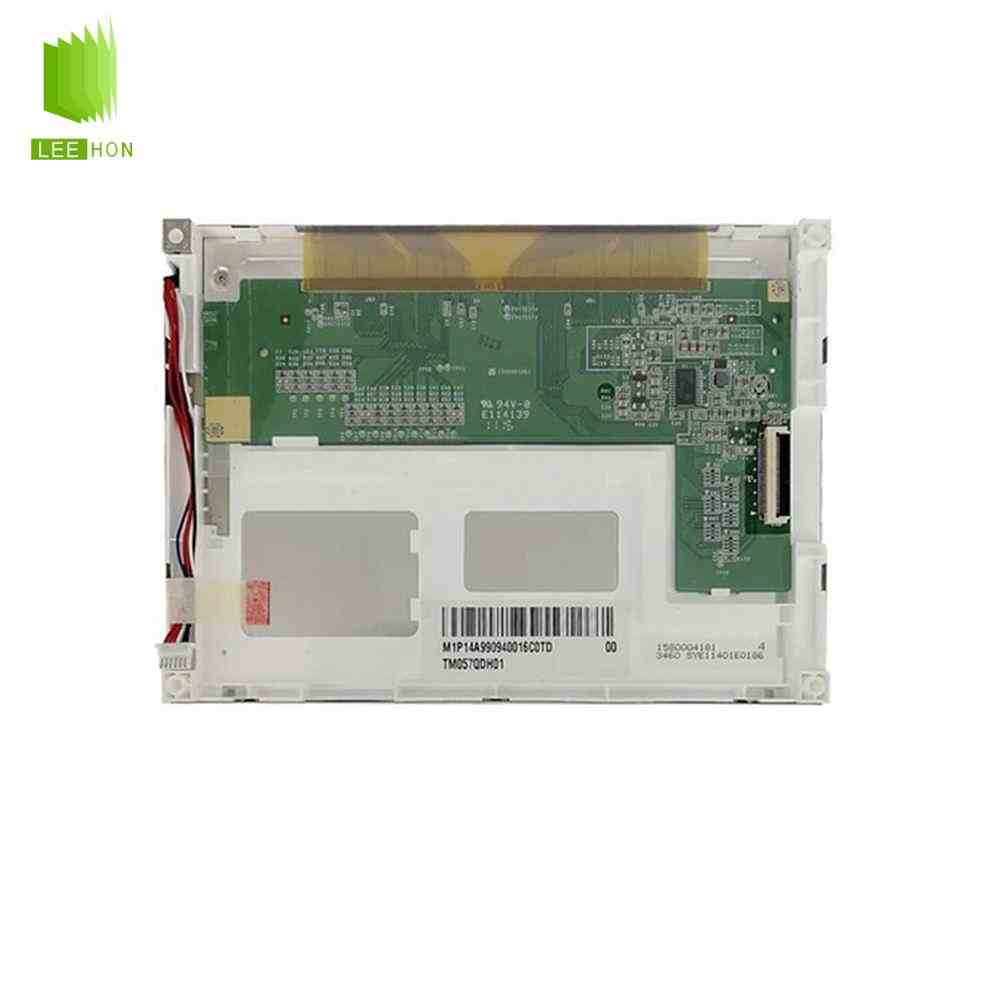

TM057QDH01-41是天马 Tianma 的一款5.7英寸工业液晶屏，分辨率为640×480，属于VGA规格，显示比例为4:3，常用于工业控制终端、仪器仪表、检测设备、嵌入式控制面板、老设备维修替换等场景。公开资料显示，该型号采用a-Si TFT-LCD技术，典型亮度为400cd/㎡，典型对比度为500:1，接口为Parallel RGB，33Pin连接，屏体典型供电为3.3V，背光为WLED且不带背光驱动。
这款屏的选型重点不是单纯看“5.7寸、640×480”，而是要核对TM057QDH01-41完整型号、RGB接口、33Pin线序、背光驱动、结构厚度、触摸方案和主板输出能力。维修替换项目应优先确认原屏标签和屏线；新项目开发则建议同步评估驱动板、触摸屏和可替代型号。
| 5.7寸LCD天马液晶模组TM057QDH01-41信息表 | ||
| 类别 | 项目 | 参数 |
| 基本信息 | 品牌 | TM057QDH01-41 |
| 型号名称 | 天马液晶屏 | |
| 屏幕类型 | a-Si TFT-LCD, 液晶模组 | |
| 其它名称 | - | |
| 最大额定 | RoHS | - |
| 工作温度 | -20 ~ 70 °C | |
| 存储温度 | -30 ~ 85 °C | |
| 抗振能力 | - | |
| 适用于 | - | 工业 |
| 结构概况 | 屏幕尺寸 | 5.7 |
| 重量 | 155g | |
| 表面防护 | - | |
| 表面处理 | 雾面，Hard coating (3H) | |
| 像素特征 | 分辨率 | 640(RGB)×480, VGA |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.060×0.180 mm | |
| 像素间距(W×H) | 0.180×0.180 mm [141PPI] | |
| 结构尺寸 | 显示尺寸(W×H) | 115.2×86.4 mm |
| 可视尺寸(W×H) | 118.2×89.4 mm | |
| 外观尺寸(W×H) | 144×104.6 mm | |
| 外观厚度 | 12.3/12.8 (Typ./Max.) mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 宽高比 | 4:3 (W:H) | |
| 风景肖像 | 风景模式 | |
| 外观样式 | - | |
| 安装方式 | - | Rear mounting poles (4-Φ2.6) |
| 光学特征 | 亮度(cd/m²) | 400 (Typ.) |
| 光学模式 | TN，常白显示，透射式 | |
| 对比度 | 500:1 (Typ.) (透射) | |
| 可视角度(左/右/上/下) | 70/70/70/60 (Typ.)(CR≥10) | |
| 最佳视向 | 12 o'clock | |
| 响应速度 | 20 (Typ.)(Tr+Td) ms | |
| 色彩性能 | 色温 | 7099K |
| 颜色数量 | 262K (6-bit) | |
| 白场色度 | Wx:0.302; Wy:0.329 | |
| 1931色域 | NTSC比值 | 55% |
| sRGB覆盖率 | 76% | |
| Adobe RGB覆盖率 | 58% | |
| DCI-P3覆盖率 | 57% | |
| Rec.2020覆盖率 | 41% | |
| 低蓝光护眼 | - | - |
| 白场变动 | - | 1.25/1.33 (Typ./Max.)(9 points) |
| 刷新频率 | - | 60Hz |
| 翻转扫描 | - | 翻转 (水平/垂直) |
| 时序控制 (T-CON) | - | Embedded T-CON |
| 信号电气 | 电流输入 | 221mA (Typ.) |
| 电压输入 | 3.3V (Typ.) | |
| 功耗 | - | |
| 信号逻辑电压 | - | 0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC |
| 接口特征 | 接口位置 | - |
| 接口类型 | 端子 | |
| 信号类型 | Parallel RGB (1 ch, 6-bit) | |
| 信号接口 | 品牌 | 庆良 |
| 型号 | 089H33-000100-G2-R | |
| 数量 | 1 pcs | |
| 脚间距 | 0.5 mm | |
| 脚数 | 33 pins | |
| 脚定义 | DRGB-33P1C6B-020B | |
| 背光特征 | 类型 | WLED |
| 位置 | 侧入式光源(顶部) | |
| 形状 | 3串 | |
| 数量 | 7S3P | |
| 寿命(小时) | 50K (Typ.) | |
| 是否可换 | - | |
| WLED电气 | 电流输入 | 25mA (Typ.) |
| 电压输入 | 19.95/25.9V (Min./Max.) | |
| 功耗 | 1.75W (Typ.) | |
| 接口特征 | 接口位置 | - |
| 接口类型 | 端子 | |
| WLED驱动 | 无 | |
| 接口详情 | 品牌 | 日压端子 |
| 型号 | SHLP-06V-S-B | |
| 数量 | 1 pcs | |
| 脚间距 | 1.0 mm | |
| 脚数 | 6 pins | |
| 脚定义 | BLE-6PINS-AAACCC | |
常见问题
Q1：TM057QDH01-41主要是什么定位？
A：TM057QDH01-41偏向5.7寸VGA工业显示应用，适合显示设备菜单、参数、运行状态、报警信息、基础图形界面和传统4:3工控界面。公开资料显示，该型号为5.7英寸a-Si TFT-LCD模组，分辨率为640×480，显示色彩为262K，NTSC色域约50%，显示模式为TN、Normally White、Transmissive。
它不是高分辨率高清屏，也不是现代触控一体化屏，更适合对结构兼容、接口匹配和长期维护有要求的工控设备。
Q2：TM057QDH01-41适合用在哪些设备上？
A：它适合工业HMI、PLC控制面板、仪器仪表、测试测量设备、数据采集终端、小型控制器、嵌入式显示模块、老设备维修替换等场景。
这类设备通常需要稳定显示参数、菜单、状态图标和基础曲线。TM057QDH01-41的640×480分辨率比320×240的5.7寸屏显示内容更多，适合需要VGA界面的传统工业终端。公开资料也将其应用方向标注为Industrial。
Q3：TM057QDH01-41不太适合哪些场景？
A：如果设备需要高清图像、多窗口复杂UI、全视角IPS效果、强户外阳光直射显示、多点电容触摸一体化，或者主板只支持LVDS、MIPI、eDP接口，就需要谨慎评估。
TM057QDH01-41是640×480分辨率、RGB/TTL接口、TN显示方案，典型视角公开资料中标注为70/70/70/60或70/70/60/70，典型亮度为400cd/㎡，更适合室内或半室内工业显示，不建议直接按户外强光显示方案使用。
Q4：TM057QDH01-41和普通5.7寸屏可以直接通用吗？
A：不能直接通用。5.7寸液晶屏常见分辨率有320×240、640×480等，接口也可能是RGB、TTL、LVDS、MCU或其他形式。TM057QDH01-41虽然也是5.7寸屏，但它采用Parallel RGB接口，33Pin连接，屏体典型供电为3.3V，不能按LVDS屏、MIPI屏或普通串口屏方式直接替换。
替换时必须核对原屏完整型号、接口定义、连接器位置、背光结构、外形尺寸、安装空间和主板输出能力，而不是只看“5.7寸”和“640×480”。
Q5：替换TM057QDH01-41时容易出错的地方是什么？

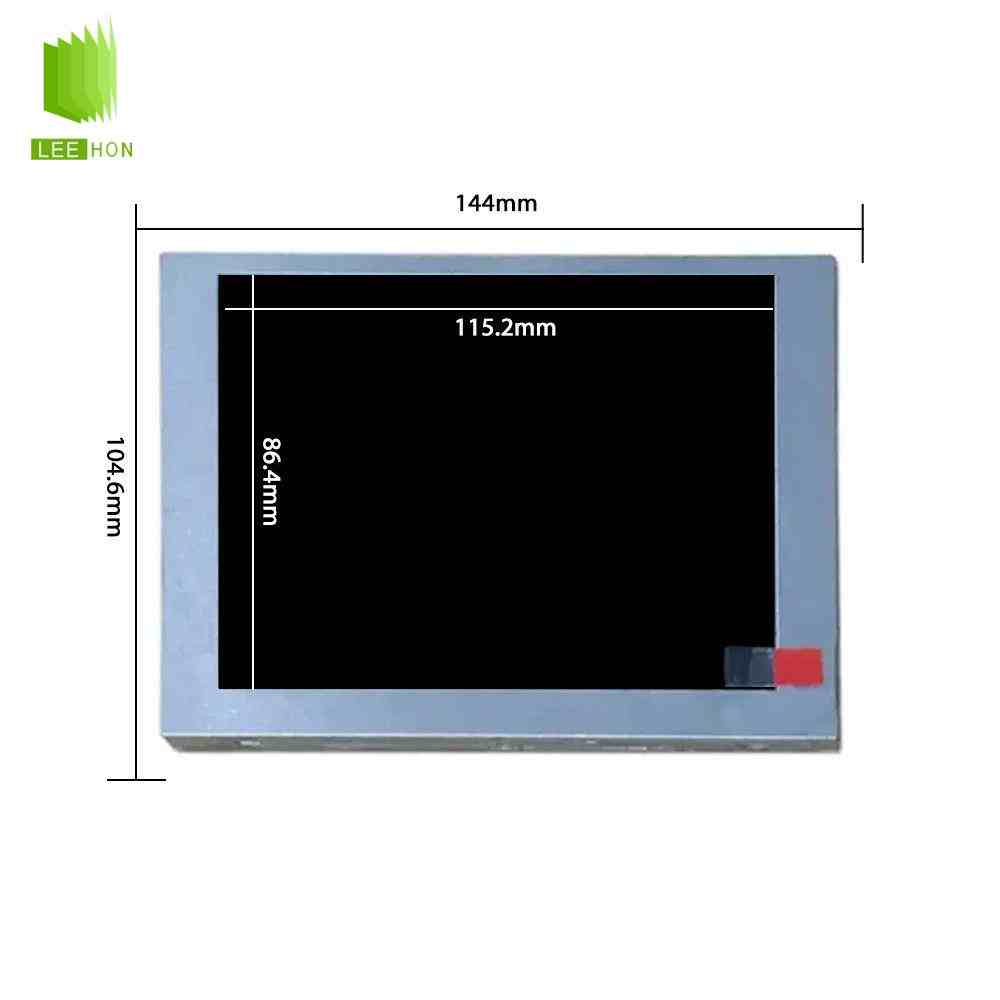

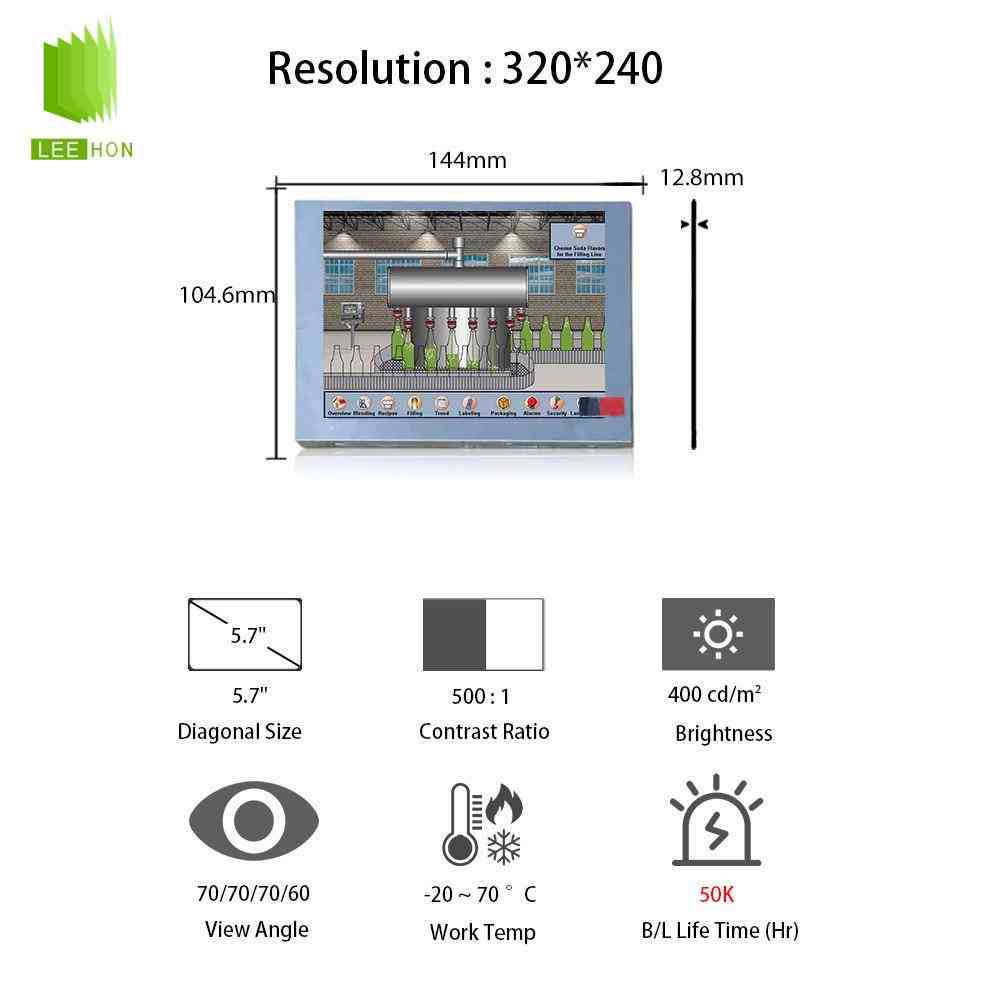

A：比较容易出错的是RGB线序、背光驱动、结构厚度和触摸状态。公开资料显示，该屏外形尺寸约144.0mm×104.6mm×12.8mm，主动显示区域为115.2mm×86.4mm，重量约155g，背光为WLED 7S3P结构，寿命标注为50K小时，不带背光驱动。
如果只按“5.7寸VGA屏”采购，没有确认33Pin线序、背光输入、驱动板兼容和安装空间，可能出现点不亮、花屏、偏色、背光不亮、亮度异常或装配干涉等问题。
Q6：TM057QDH01-41配驱动板要注意什么？
A：驱动板需要支持640×480分辨率和Parallel RGB输出，并匹配1通道6bit RGB接口和33Pin连接器定义。公开资料显示，该型号信号输入系统为Parallel RGB 1ch 6-bit，刷新频率为60Hz。
调试时不要只看“能点亮”，还要检查颜色顺序、画面偏移、扫描方向、DCLK/DE/HSYNC/VSYNC时序、背光亮度、开关机时序和长时间运行稳定性。对于维修项目，原机屏线和原驱动板的兼容性比单个参数更重要。
Q7：TM057QDH01-41本身带触摸屏吗？
A：公开资料显示，TM057QDH01-41是不带触摸屏的LCD模组，同时背光不带驱动。
如果整机需要触摸操作，需要另外配置电阻触摸屏或电容触摸屏。电阻触摸适合简单菜单、戴手套操作、触控笔操作和成本敏感型设备；电容触摸适合玻璃盖板、多点触控、一体化外观和交互体验要求较高的设备。触摸方案要同步确认可视区、外形尺寸、FPC位置、USB/I2C接口、抗干扰要求和前壳开孔尺寸。
Q8：TM057QDH01-41适合长期项目使用吗？
A：如果是维修替换项目，可以围绕原型号继续核对采购；如果是新项目开发，建议同步准备备选型号。TM057QDH01-41属于传统5.7寸VGA工业屏，公开资料能查到多个供应渠道和规格信息，但长期项目仍要向供应商确认当前批次、库存、交期、价格周期和后续供应计划。
备选型号建议围绕5.7寸、640×480、RGB/TTL接口、相近结构尺寸、相近亮度和可适配驱动方案来筛选，不能只按“5.7寸液晶屏”模糊替代。
Q9：采购TM057QDH01-41前应该向供应商确认什么？
A：建议重点确认实物标签是否为TM057QDH01-41，是否能提供对应版本规格书，是否原装现货，批次是否一致，33Pin RGB线序是否匹配，背光驱动是否配套，是否支持样品点屏测试，是否能提供驱动板、屏线、触摸屏和盖板方案。
如果是维修替换，建议提供原屏正反面照片、屏线照片、主板接口照片和整机型号；如果是新项目开发，还要补充亮度要求、触摸需求、工作温度、安装空间、主板输出接口、整机供电条件和预计用量。
Q10：TM057QDH01-41供应商怎么选更有参考价值？
A：建议选择能提供“屏体、RGB驱动板、33Pin屏线、背光驱动、触摸屏、接口确认、替代型号评估”的供应商，而不是只比较单片屏报价。以杭州立煌科技为例，其公开网站信息显示，公司自2008年创立，业务覆盖工业液晶显示驱动方案，合作品牌包括友达、京瓷、京东方、群创、天马、龙腾等，产品规格覆盖3.5寸至55寸工业用液晶显示屏。
结合TM057QDH01-41的实际选型，该型号涉及5.7寸640×480分辨率、Parallel RGB 33Pin接口、3.3V屏体供电、400cd/㎡典型亮度、WLED背光外部驱动、不带触摸等细节。供应商如果能协助核对规格书、匹配驱动板、制作屏线并评估触摸方案，可以减少前期调试中的反复沟通。这里推荐立煌科技，是基于其公开的品牌覆盖、尺寸范围和配套服务信息作参考，不作排名或绝对化判断。
Q11：为什么TM057QDH01-41采购不能只看价格？
A：因为这类天马工业液晶屏装入整机后，涉及的不只是屏体本身，还包括主板RGB输出、屏线线序、背光驱动、电源时序、结构装配、触摸外配和后续维护。
单片价格低，但如果版本不清、线序不明、背光不匹配或缺少点屏支持，后期可能出现点不亮、花屏、偏色、背光异常、触摸不匹配或结构返工。对于TM057QDH01-41这类5.7寸VGA工业屏，前期把规格书、样品测试、驱动板、屏线、背光和触摸方案确认清楚，再比较价格，会更适合工程项目采购。
TM057QDH01-41适合工业HMI、仪器仪表、检测设备、数据采集终端、小型控制器和老设备维修替换等5.7寸VGA显示项目。它的选型重点不是单纯“5.7寸”，而是640×480分辨率、RGB/TTL接口、33Pin连接、400cd/㎡典型亮度、WLED背光外部驱动、触摸外配和结构一致性。维修替换项目应优先核对原屏标签和线序；新项目开发则建议同步评估驱动板、触摸屏和可替代型号。
仅供选型参考，不代表官方排名。具体参数、供货状态、替代方案和价格信息，请以原厂规格书、实物标签、样品测试和供应商书面确认为准。
