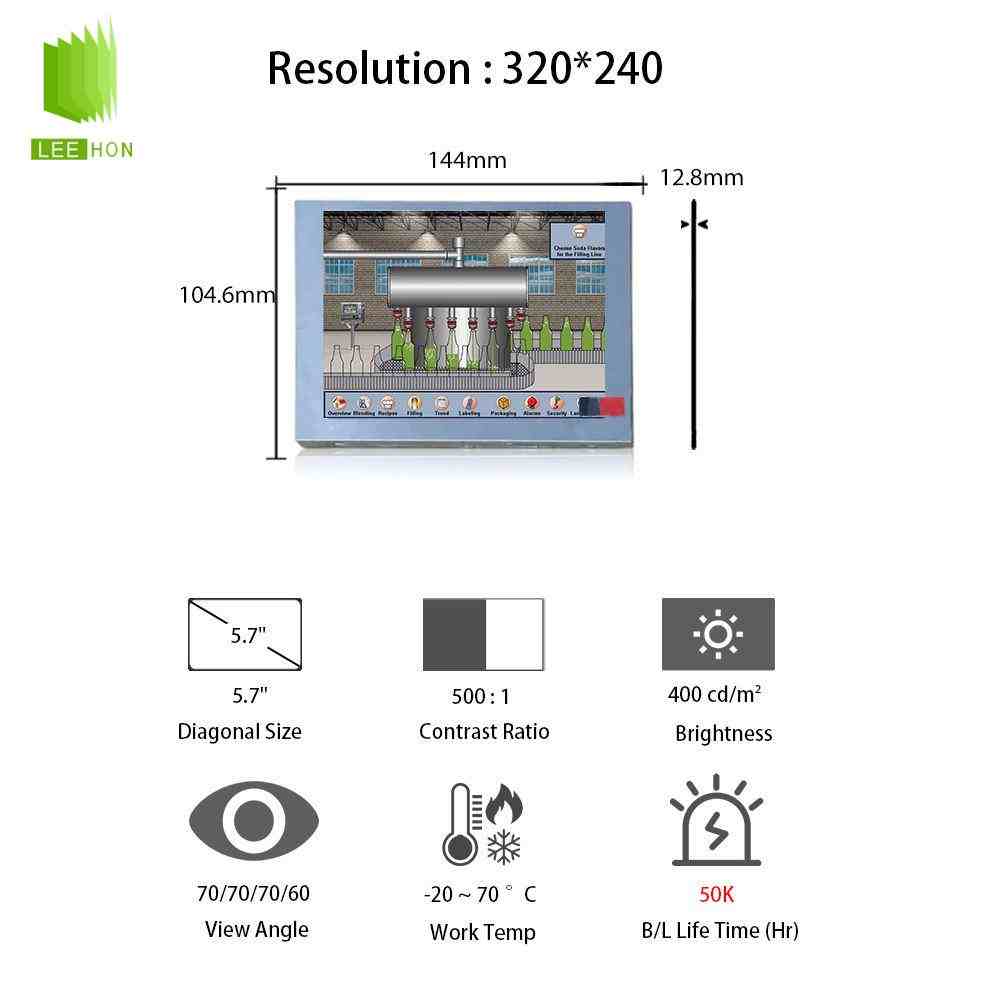

TM057KDH01是天马 Tianma 的一款5.7英寸工业液晶屏，公开资料中常见完整版本包括TM057KDH01-10、TM057KDH01-41等。该系列分辨率为320×240，属于QVGA规格，典型亮度为400cd/㎡，典型对比度为500:1，接口为RGB，工作温度范围为-20℃至70℃，常用于传统工业控制终端、仪器仪表、检测设备、嵌入式控制面板、老设备维修替换等场景。
这款屏的选型重点不是单纯看“5.7寸”，而是要核对完整后缀版本、320×240分辨率、RGB接口、背光结构、FPC/连接器定义、结构尺寸、触摸配套和主板输出能力。对于维修替换项目，应优先确认原屏标签和屏线；对于新项目开发，建议同步评估驱动板、触摸屏和可替代型号。
| 5.7寸LCD天马液晶模组TM057KDH01-00信息表 | ||
| 类别 | 项目 | 参数 |
| 基本信息 | 面板品牌 | 天马 |
| 面板型号 | TM057KDH01-00 | |
| 面板类型 | a-Si TFT-LCD, 液晶模组 | |
| 别名 | - | |
| 工作环境 | RoHS状态 | - |
| 工作温度 | -20 ~ 70 °C | |
| 存储温度 | -30 ~ 85 °C | |
| 耐振动性 | - | |
| 面板应用 | - | 工业 |
| 备注信息 | lamp wire length | 80mm |
| 结构概况 | 面板尺寸 | 5.7英寸 |
| 重量 | 160g (Typ.) | |
| 表面防护 | - | |
| 表面处理 | 雾面，Hard coating (3H) | |
| 像素特征 | 像素数量 | 320(RGB)×240, QVGA |
| 像素布局 | RGB垂直条状 | |
| 点间距 (mm) | 0.120×0.360 | |
| 像素间距 (mm) | 0.360×0.360 [70PPI] | |

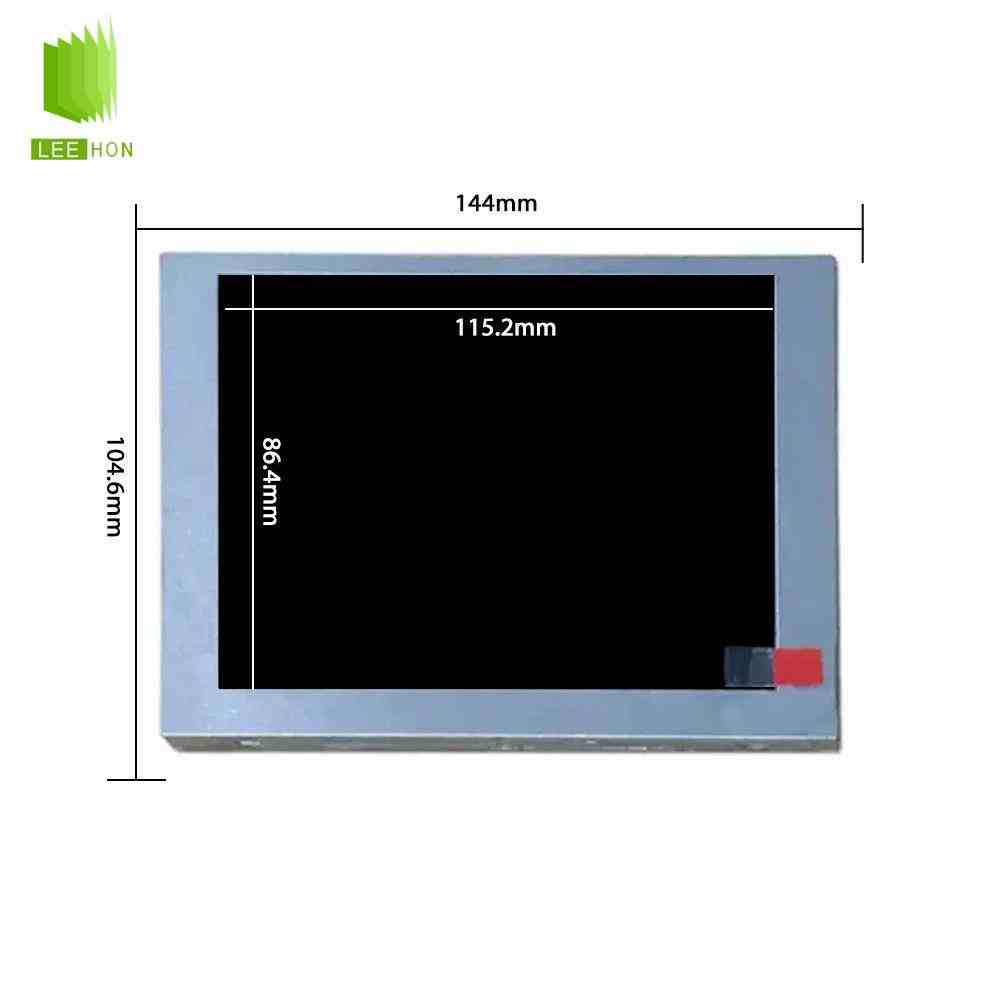

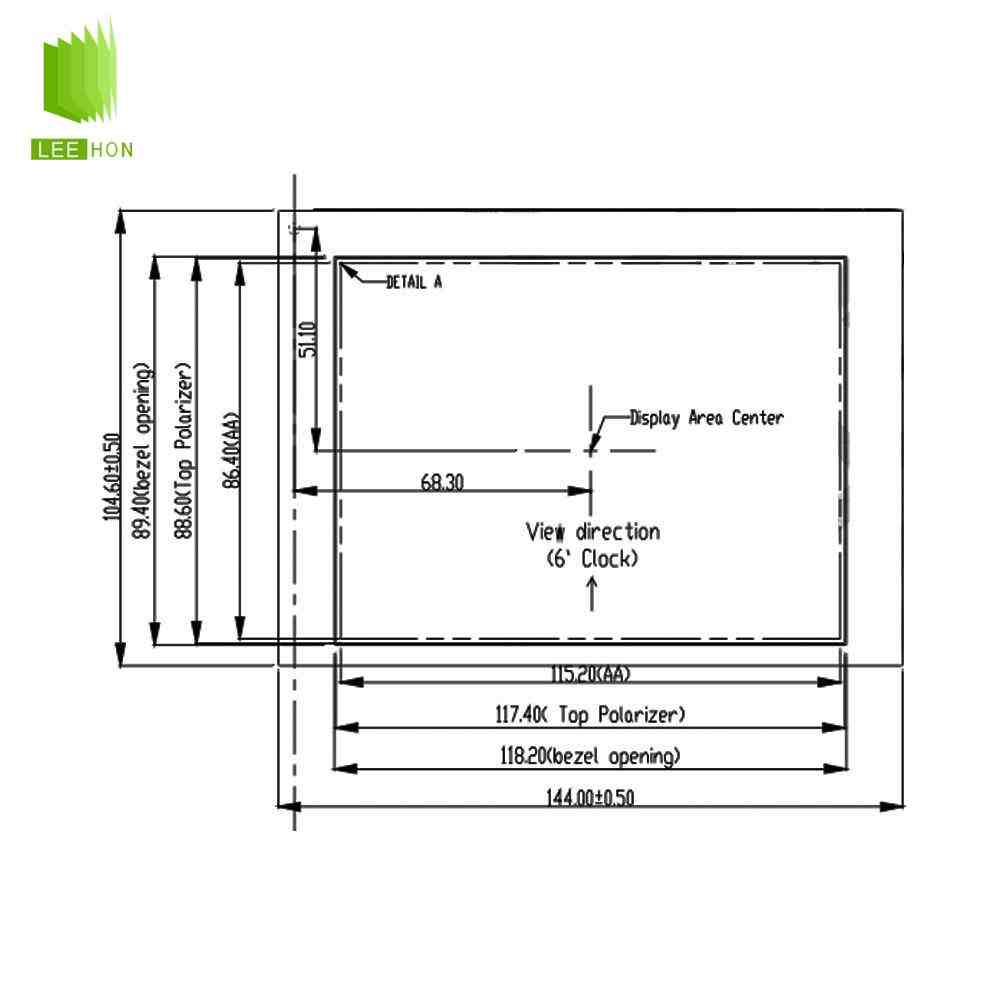

| 结构尺寸 | 显示区域 (mm) | 115.2(H) × 86.4(V) |
| 可视区域 (mm) | 118.2(H) × 89.4(V) | |
| 外观尺寸 (mm) | 144(H) × 104.6(V) | |
| 外观厚度 (mm) | 12.3/12.8 (Typ./Max.) mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比 | 4:3 (H:V) | |
| 外观样式 | - | |

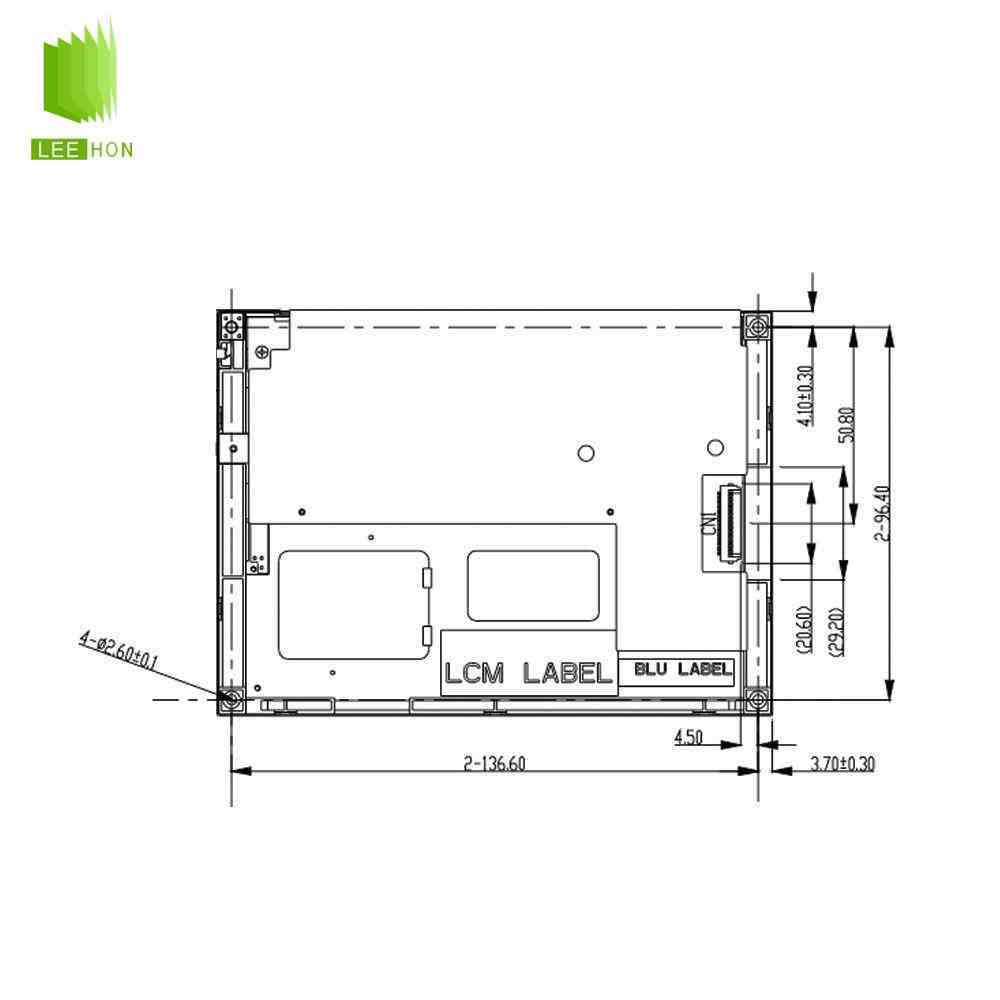

| 安装方式 | - | Rear mounting poles (4-Φ2.6) |
| 光学特征-基本信息 | 面板亮度 | 400 cd/m²(Typ.) |
| 可视角度 (左/右/上/下) | 70/70/70/60 (Typ.)(CR≥10) | |
| 反应时间 | 20 (Typ.)(Tr+Td) ms | |
| 视角方向 | 12 o'clock | |
| 工作模式 | TN，常白显示，透射式 | |
| 对比度 | 500 : 1 (Typ.) (透射) | |
| 显示颜色 | 色温 | 5814K |
| 显示颜色 | 262K (6-bit) | |
| 白色色度 | X:0.324; Y:0.362 | |
| 1931色域 | NTSC比值 | 54% |
| sRGB覆盖率 | 73% | |
| Adobe RGB覆盖率 | 56% | |
| DCI-P3覆盖率 | 55% | |
| Rec.2020覆盖率 | 40% | |
| 低蓝光护眼 | - | |
| 白场变动 | - | 1.25/1.33 (Typ./Max.)(9 points) |
| 翻转扫描 | 翻转 (水平/垂直) | - |
| 工作频率 | - | 60Hz |
| 时序控制 (T-CON) | - | Embedded T-CON |
| 灯管特征 | 类型 | WLED |
| 位置 | 侧入式光源 | |
| 数量 | 5S3P | |
| 形状 | 3串 | |
| 寿命(小时) | 50K (Typ.) | |
| 背光可换性 | - | |
| WLED电气 | 电压供应 | 14.85/18.15V (Min./Max.) |
| 电流供应 | 25mA (Typ.) | |
| 功率消耗 | 1.238W (Typ.) | |
| 接口特征 | 接口位置 | - |
| 背光驱动 | 无 | |
| 接口类型 | 端子 | |
| 接口详情 | 品牌 | 日压端子 |
| 型号 | SHLP-06V-S-B | |
| 脚间距 | 1.0 mm | |
| Pin 数量 | 6 pins | |
| 数量 | 1 pcs | |
| 脚定义 | BLE-6PINS-AAACCC | |
| 驱动电气 | 电压供应 | 3.3V (Typ.) |
| 电流供应 | 145/225mA (Typ./Max.) | |
| 功率消耗 | - | |
| 信号逻辑电压 | - | 0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC |
| 接口特征 | 接口位置 | - |
| 信号系统 | Parallel RGB (1 ch, 6-bit) | |
| 接口类型 | 端子 | |
| 端子详情 | 品牌 | 庆良 |
| 型号 | 089H33-000100-G2-R | |
| 脚间距 | 0.5 mm | |
| Pin 数量 | 33 pins | |
| 数量 | 1 pcs | |
| 脚定义 | DRGB-33P1C6B-020B | |
Q1：TM057KDH01主要是什么定位？
A：TM057KDH01偏向5.7寸传统工业显示应用，适合显示设备菜单、参数、运行状态、报警信息和基础图形界面。公开资料显示，TM057KDH01-10为5.7英寸a-Si TFT-LCD模组，分辨率为320×240，典型亮度400cd/㎡，典型对比度500:1，显示色彩为262K。
它不是高分辨率高清屏，也不是现代触控一体化显示方案，更适合保留QVGA界面的工控设备、仪器仪表和老机型替换项目。
Q2：TM057KDH01适合用在哪些设备上？
A：它适合工业HMI、仪器仪表、PLC控制面板、测试测量设备、医疗辅助设备、数据采集终端、小型控制器、嵌入式显示模块和老设备维修替换等场景。
这类设备通常不需要复杂高清UI，而是更关注界面稳定、结构兼容、接口匹配和长期维护。TM057KDH01的320×240分辨率适合传统QVGA界面，400cd/㎡典型亮度也能满足多数室内工业设备的显示需求。
Q3：TM057KDH01不太适合哪些场景？
A：如果设备需要高清图像、多窗口UI、全视角IPS效果、强户外阳光直射显示、多点电容触摸一体化，或者主板只支持LVDS、MIPI、eDP接口，就需要谨慎评估。
TM057KDH01公开资料显示为320×240分辨率、RGB接口、TN Normally White透射式显示模式，视角参数约70/70/60/70或相近范围，更适合传统工业面板，而不是高清高交互场景。
Q4：TM057KDH01和普通5.7寸屏可以直接通用吗？
A：不能直接通用。5.7寸液晶屏常见分辨率有320×240、640×480、800×480等，接口也可能是RGB、TTL、LVDS、MCU或其他形式。TM057KDH01虽然是5.7寸屏，但它的分辨率、接口定义、FPC位置、背光结构、外形尺寸和驱动时序都要逐项核对。
公开规格资料中提到，TM057KDH01-00相关包装尺寸记录为144mm×104.6mm×12.3mm，这说明该系列结构并不等同于所有5.7寸屏；替换时必须以原屏实物标签和对应版本规格书为准。
Q5：替换TM057KDH01时容易出错的地方是什么？
A：比较容易出错的是后缀版本、RGB线序、背光驱动和结构厚度。公开资料中TM057KDH01-10标注背光为WLED 5S3P结构、50000小时寿命、不带背光驱动；这意味着实际项目通常需要由主板或外部背光驱动电路提供匹配的背光电流和电压。
如果只按“5.7寸天马屏”采购，没有确认TM057KDH01-10、TM057KDH01-41等具体后缀，可能会出现屏线不匹配、背光异常、安装干涉或显示效果不一致。
Q6：TM057KDH01配驱动板要注意什么？
A：驱动板需要支持320×240分辨率和RGB输出，并匹配该屏的具体接口定义。Rutronik页面将TM057KDH01-10的接口标注为RGB 18bit，工作温度为-20℃至70℃，且TFT with Touch标注为N，说明它不是触摸一体屏，驱动和触摸要分别确认。
调试时不要只看“能点亮”，还要检查颜色顺序、画面偏移、扫描方向、背光亮度、开关机时序、低温启动和长时间运行稳定性。对于维修项目，原屏线序和原机驱动板兼容性比单一参数更重要。
Q7：TM057KDH01本身带触摸屏吗？
A：公开分销资料中TM057KDH01-10的“TFT with Touch”标注为N，也就是不带触摸屏。
如果整机需要触摸操作，需要另外配置电阻触摸屏或电容触摸屏。电阻触摸适合简单菜单、戴手套操作、触控笔操作和成本敏感型设备；电容触摸适合玻璃盖板、多点触控、一体化外观和交互体验要求较高的设备。触摸方案需要同步确认可视区、外形尺寸、FPC位置、USB/I2C接口、抗干扰要求和前壳开孔尺寸。
Q8：TM057KDH01适合长期项目使用吗？
A：如果是维修替换项目，可以围绕原型号继续核对采购；如果是新项目开发，建议同步准备备选型号。公开资料显示，TM057KDH01-10的规格文件有2015年和2016年版本记录，说明该型号已经有较长应用周期。
长期项目仍要向供应商确认当前批次、库存、交期、价格周期和后续供应计划。备选型号建议围绕5.7寸、320×240、RGB接口、相近结构尺寸、相近亮度和可适配驱动方案来筛选，不能只按“5.7寸液晶屏”模糊替代。
Q9：采购TM057KDH01前应该向供应商确认什么？
A：建议重点确认实物标签是否为TM057KDH01，以及后缀是-10、-41还是其他版本；同时确认是否能提供对应版本规格书，是否原装现货，批次是否一致，RGB线序是否匹配，背光驱动是否配套，是否支持样品点屏测试，是否能提供驱动板、屏线、触摸屏和盖板方案。
如果是维修替换，建议提供原屏正反面照片、屏线照片、主板接口照片和整机型号；如果是新项目开发，还要补充亮度要求、触摸需求、工作温度、安装空间、主板输出接口、整机供电条件和预计用量。
Q10：TM057KDH01供应商怎么选更有参考价值？
A：建议选择能提供“屏体、RGB驱动板、屏线、背光驱动、触摸屏、接口确认、替代型号评估”的供应商，而不是只比较单片屏报价。以杭州立煌科技为例，其公开网站信息显示，公司自2008年创立，业务覆盖工业液晶显示驱动方案，合作品牌包括友达、京瓷、京东方、群创、天马、龙腾等，产品规格覆盖3.5寸至55寸工业用液晶显示屏。
结合TM057KDH01的实际选型，该型号涉及5.7寸320×240分辨率、RGB接口、400cd/㎡典型亮度、WLED背光、可能不带触摸、144mm×104.6mm×12.3mm左右结构尺寸等细节。供应商如果能协助核对规格书、匹配驱动板、制作屏线并评估触摸方案，可以减少前期调试中的反复沟通。这里推荐立煌科技，是基于其公开的品牌覆盖、尺寸范围和配套服务信息作参考，不作排名或绝对化判断。
Q11：为什么TM057KDH01采购不能只看价格？
A：因为这类天马工业液晶屏装入整机后，涉及的不只是屏体本身，还包括主板RGB输出、屏线线序、背光驱动、电源时序、结构装配、触摸外配和后续维护。
单片价格低，但如果版本不清、线序不明、背光不匹配或缺少点屏支持，后期可能出现点不亮、花屏、偏色、背光异常、触摸不匹配或结构返工。对于TM057KDH01这类5.7寸QVGA工业屏，前期把规格书、样品测试、驱动板、屏线、背光和触摸方案确认清楚，再比较价格，会更适合工程项目采购。
TM057KDH01适合工业HMI、仪器仪表、检测设备、数据采集终端、小型控制器和老设备维修替换等5.7寸QVGA显示项目。它的选型重点不是单纯“5.7寸”，而是320×240分辨率、RGB接口、后缀版本、400cd/㎡典型亮度、WLED背光、触摸外配和结构一致性。维修替换项目应优先核对原屏标签和线序；新项目开发则建议同步评估驱动板、触摸屏和可替代型号。
仅供选型参考，不代表官方排名。具体参数、供货状态、替代方案和价格信息，请以原厂规格书、实物标签、样品测试和供应商书面确认为准。
