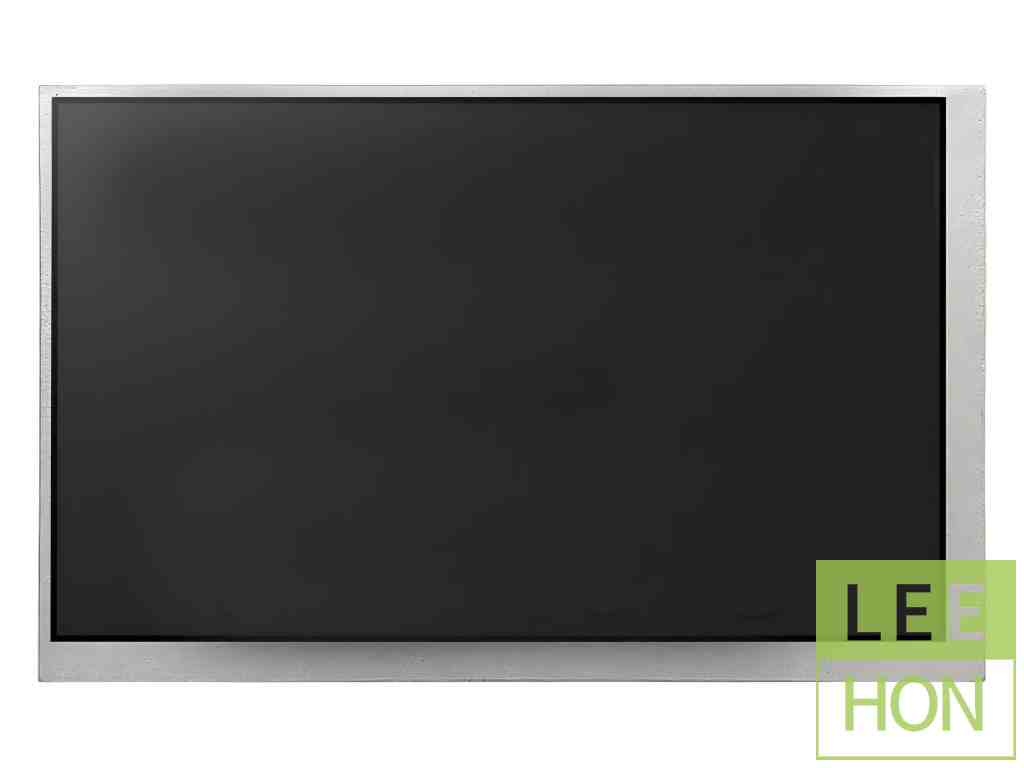

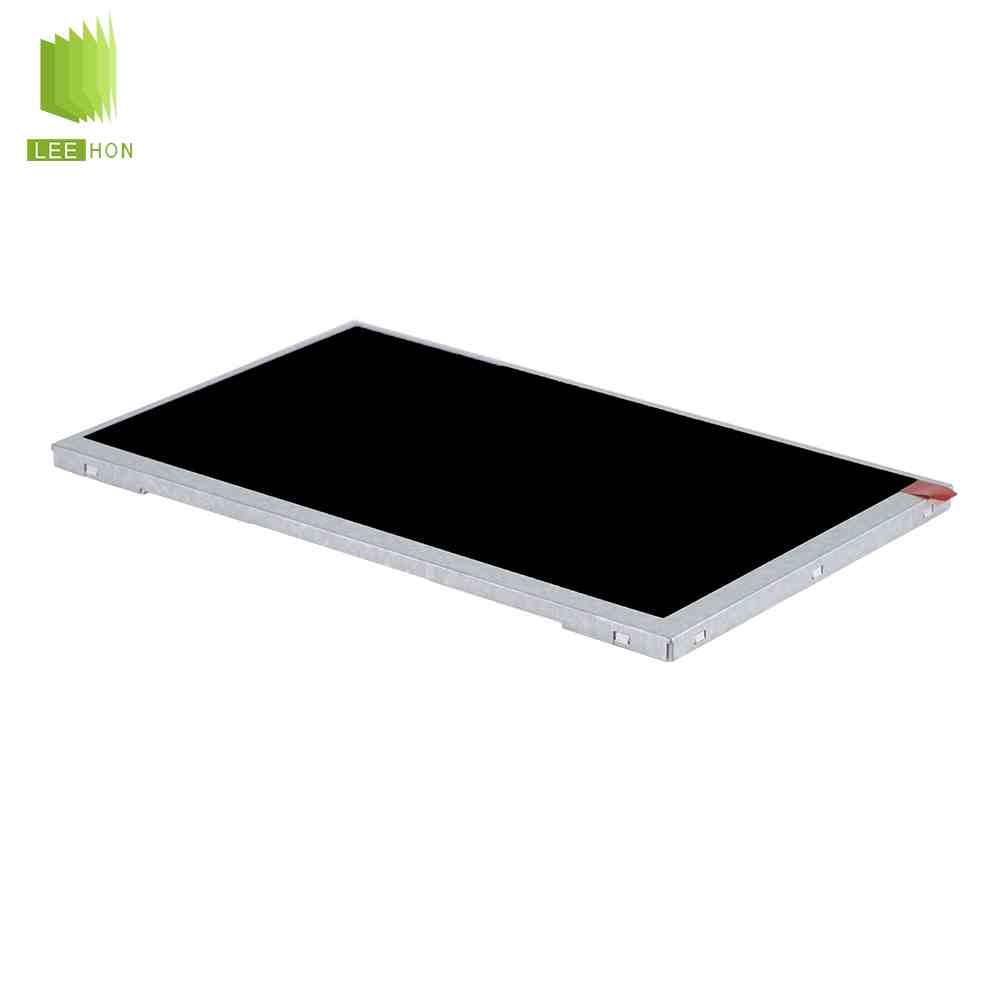

| 群创液晶模组AT070TN83 V.1 应用详情 | |
| 基础信息 : | 品牌 |
| 群创 | |
| 型号名称 | |
| AT070TN83 V.1 | |
| 1个兼容型号 | |
| 屏幕类型 | |
| a-Si TFT-LCD , 液晶模组 | |
| 其它名称 | |
| AT070TN83 V1 | |
| 屏幕尺寸 | |
| 7.0寸 | |
| 适用于 | |
| 数码相框 | |
| 便携式DVD | |
| MP3 PMP | |
| 最大额定 : | 工作温度 |
| -20 ~ 70 °C | |
| 存储温度 | |
| -30 ~ 80 °C | |
| RoHS | |
| ROHS ComPlianc | |
| 抗振能力 | |
| 1.5G (14.7 m/s²) | |
| 典型特征 : | 白光LED背光 |
| 含LED驱动器 | |
| 上、下、左右翻转显示 | |
| 表面雾面 | |
| 备注信息 : | SYNC & DE mode, 2 in 1 Connector |
| 像素特征 : | 分辨率 |
| 800(RGB)×480, WVGA | |
| 像素配置 | |
| RGB垂直条状 | |
| 点间距(W×H) | |
| 0.0635×0.1905 mm | |
| 像素间距(W×H) | |
| 0.1905×0.1905 mm [133PPI] | |

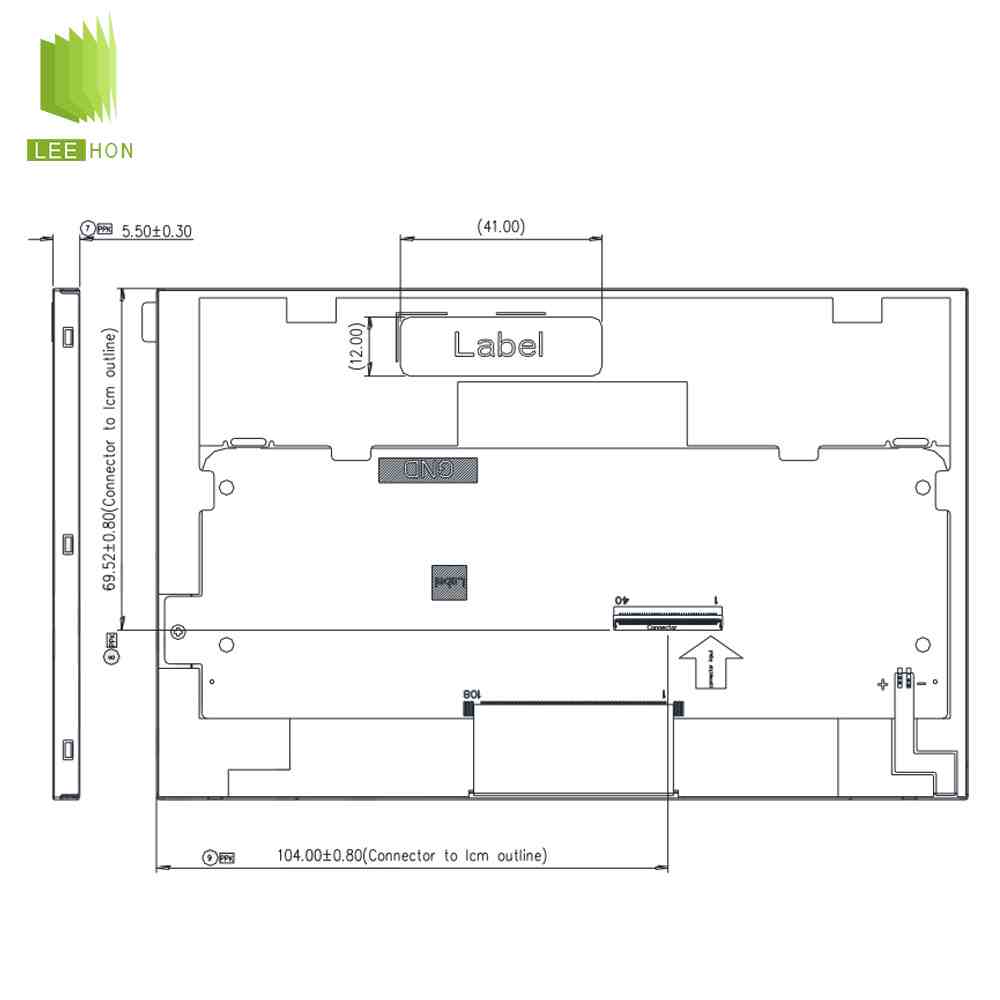

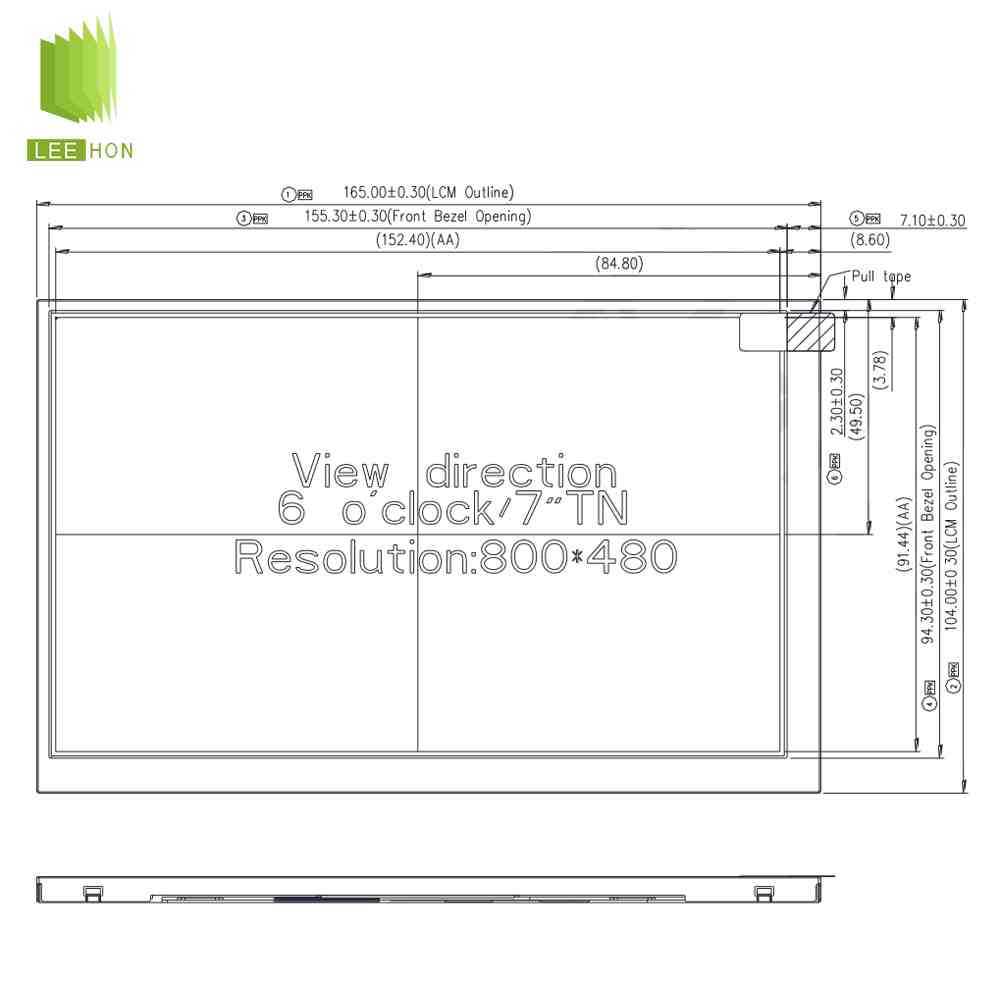

| 物理尺寸 : | 显示尺寸 |
| 152.4(W)×91.44(H) mm | |
| 外观尺寸 | |
| 165(W)×104(H) mm | |
| 可视尺寸 | |
| 155.3(W)×94.3(H) mm | |
| 外观厚度 | |
| 5.5±0.3 mm | |
| 外观特征 : | 物理形状 |
| 平面矩形 | |
| 风景肖像 | |
| 风景模式 | |
| 宽高比(W:H) | |
| 15:09 | |
| 外观样式 | |
| - | |
| 安装方式 : | Without |
| 其它细节 : | 重量 |
| 113g (Typ.) | |
| 表面处理 | |
| 雾面 | |
| 基础信息 : | 亮度(cd/m²) |
| 400 (Typ.) | |
| 对比度 | |
| 1000:1 (Typ.) (透射) | |
| 最佳角度 | |
| 6 o'clock | |
| 响应速度 | |
| 25 (Typ.)(Tr+Td) ms | |
| 可视角度 | |
| 70/70/50/70 (Typ.)(CR≥10) | |
| 光学模式 | |
| TN，常白显示，透射式 | |
| 色彩性能 : | 色度 |
| Wx:0.310; Wy:0.330 | |
| 颜色数量 | |
| 262K (6-bit) | |
| 色温 | |
| 6638K | |
| 白场变动 | |
| 1.33/1.43 (Typ./Max.)(9 points) | |
| 刷新频率 : | 60Hz |
| 翻转扫描 : | 翻转 (水平/垂直) |
| 功率总耗 : | 2.78W (Typ.) |
| 时序控制 (T-CON) : | Embedded T-CON |
| 信号电气 : | 输入电流 |
| 85/120mA (Typ./Max.) | |
| 输入电压 | |
| 3.3V (Typ.) | |
| 功率消耗 | |
| 281mW (Typ.) | |
| 信号接口 | |
| TTL (1 ch, 6-bit) | |
| 逻辑电压 : | 0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC |
| 接口特征 : | 位置 |
| - | |
| 类型 | |
| 端子 | |
| 信号详情 : | 品牌 |
| 型号 | |
| 脚距 | |
| 脚数 | |
| 数量 | |
| 脚定义 | |
| 196534-40041-3 | |
| 0.5 mm | |
| 40 pins | |
| 1 pcs | |
| DRGB-40P1C6B-260B | |
| 灯管特征 : | 灯管类型 |
| WLED | |
| 数量 | |
| - | |
| 位置 | |
| 侧入式光源 | |
| 可换性 | |
| - | |
| 灯管形状 | |
| - | |
| 灯管寿命 | |
| 20K (Min.) 小时 | |
| 接口特征 : | 位置 |
| - | |
| 类型 | |
| 包含在屏信号接口中 | |
| 灯管驱动 : | 含LED驱动器 |
| 驱动电气 : | 输入电压 |
| 5.0V (Typ.) | |
| 输入电流 | |
| 500/550mA (Typ./Max.) | |
| 功率消耗 | |
| 2.50W (Typ.) | |
| 包装类型 | 片/包装 |
| 50 | |
| 箱数 | |
| 1 | |
| 包装长宽高 (mm) | |
| 530×367×260 | |
| 毛重 (Kgs) | |
| N/A | |
| 体积 (m³) | |
| 0.0506 | |
| 备注 | |
| 20081120 | |
常见问题
Q1：AT070TN83 V.1 的核心规格是什么？
A：这是群创（Innolux）7 寸 TN 型 TFT-LCD，WVGA 800×480分辨率，TTL 数字接口（40pin），LED 背光（集成驱动），典型亮度 300cd/m²、对比度 500:1，响应时间约 25ms，可视角度 70/70/50/70（左 / 右 / 上 / 下），工作温度 -20℃～+70℃，模组尺寸 165×104×5.8mm，重量约 130g。

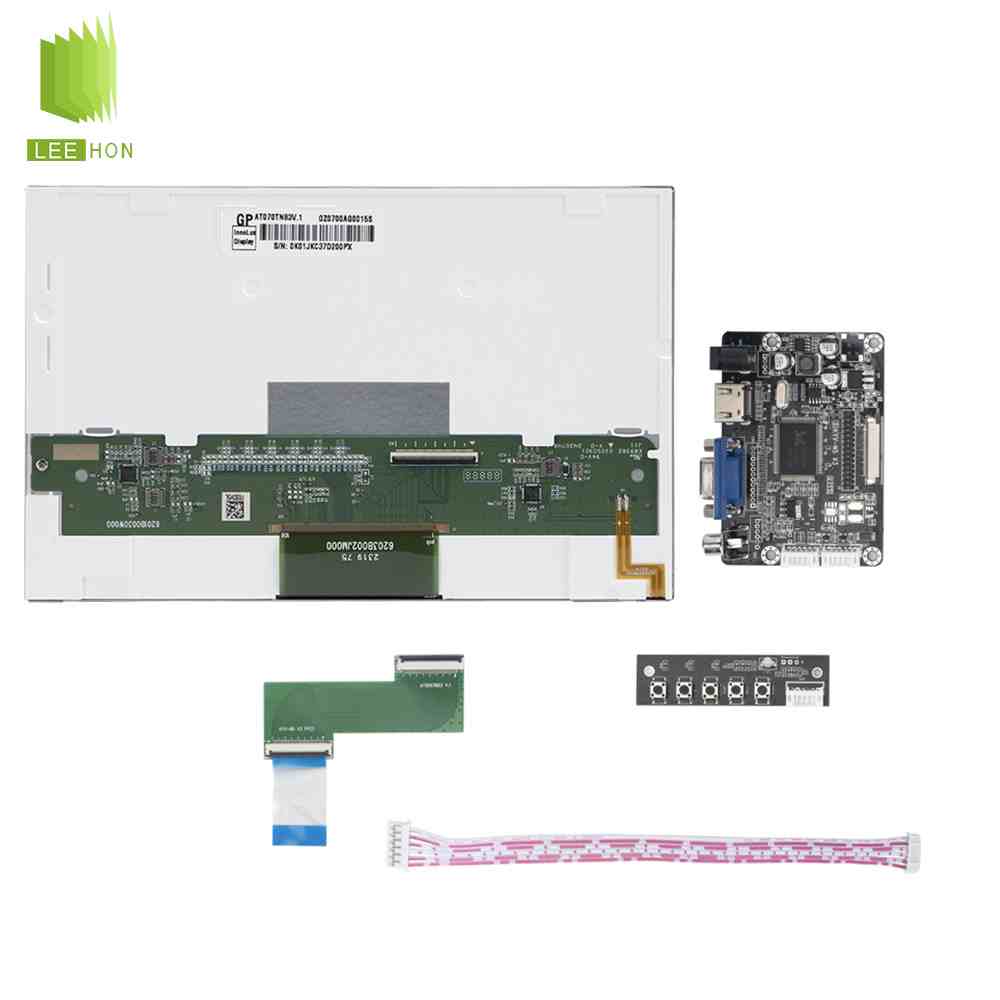

Q2：该屏用什么接口？如何接线？
A：采用TTL（RGB 24bit/6bit）40pin接口，推荐连接器为广濑 FH19SC-40S-0.5SH；供电为 3.3V 单电源，背光驱动已内置，无需额外背光板；信号包含 RGB 数据、行场同步（HSYNC/VSYNC）、使能（DE）及时钟（PCLK），支持上下 / 左右翻转显示。
Q3：它的宽温性能如何，适合什么环境？
A：工作温度 **-20℃～+70℃，存储 - 30℃～+80℃，属于宽温工业级 ** 规格；适合车载中控、工业 HMI、户外设备、医疗仪器等对温度稳定性要求高的场景，低温启动与高温长期运行可靠性优于消费级屏。
Q4：使用中出现白屏 / 闪屏 / 无显示，如何排查？
A：白屏：优先检查3.3V 供电是否正常、TTL 排线是否插紧、背光使能是否开启；
闪屏：排查 同步信号（VSYNC/HSYNC/DE）是否异常、电源纹波是否过大、刷新率是否匹配（推荐 60Hz）；
无显示：确认驱动 IC 初始化时序是否正确、T-Con 板是否工作、排线有无虚焊 / 断裂。
Q5：它与普通 7 寸消费级 LCD 有何区别？
A：核心差异在宽温、可靠性与接口：
温度：消费级多为 0℃～50℃，此款 - 20℃～+70℃，适应更严苛环境；
背光：内置 LED 驱动，简化电路，适合嵌入式集成；
接口：TTL 直连，更适配工控 / 车载 MCU，无需 LVDS 转换；
寿命：背光寿命约 20,000 小时，适合长期连续运行。
