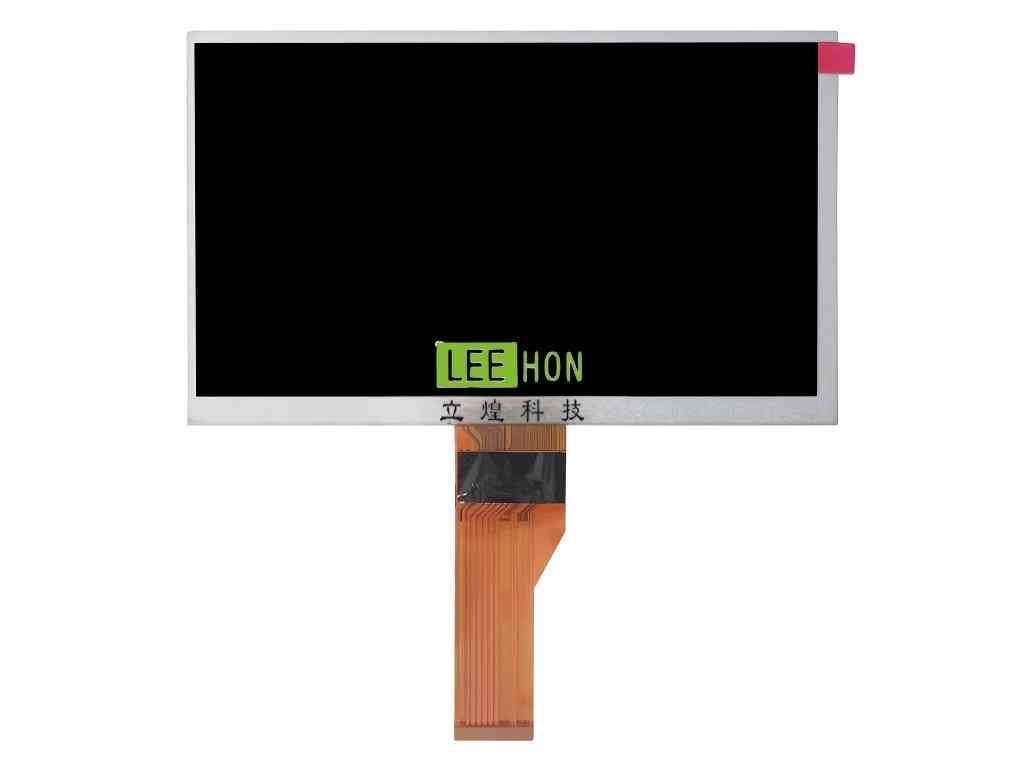

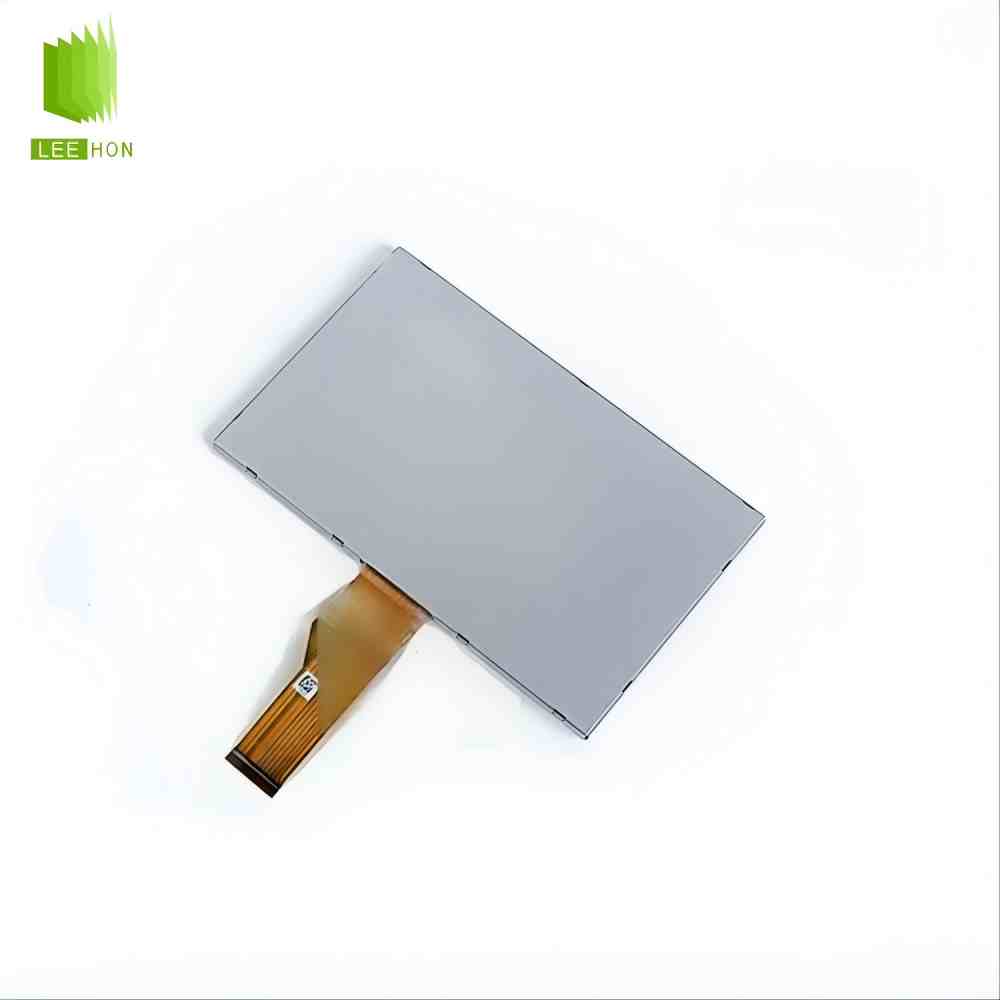

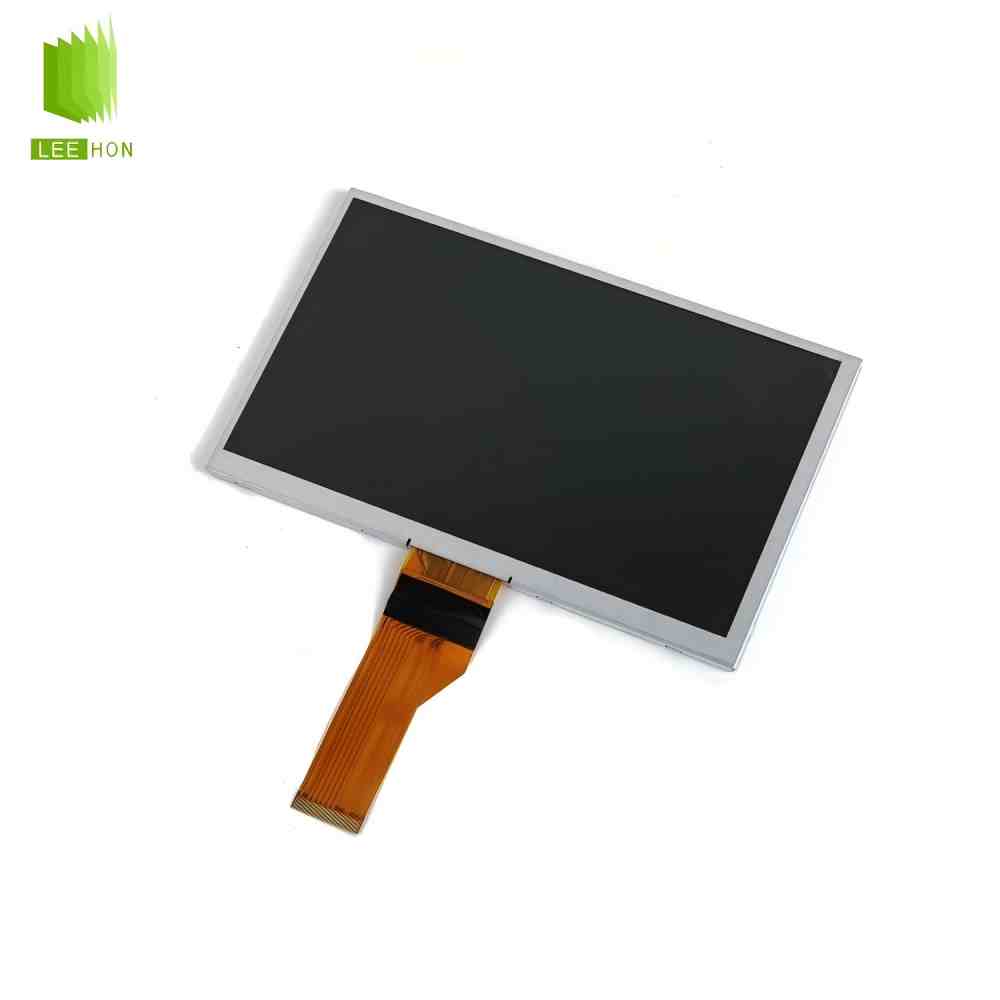

| 群创液晶模组NJ070NA-23A 详情表 | ||
| 类别 | 项目 | 详情 |
| 基础信息 | 品牌 | 群创 |
| 型号名称 | NJ070NA-23A | |
| 屏幕类型 | a-Si TFT-LCD , 液晶模组 | |
| 其它名称 | - | |
| 屏幕尺寸 | 7.0寸 | |
| 适用于 | - | |
| 最大额定 | 工作温度 | -20 ~ 70 °C |
| 存储温度 | -30 ~ 80 °C | |
| RoHS | - | |
| 抗振能力 | 1.5G (14.7 m/s²) | |
| 典型特征 | - | - |
| 像素特征 | 分辨率 | 1024(RGB)×600, WSVGA |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.0502×0.1432 mm | |
| 像素间距(W×H) | 0.1506×0.1432 mm [170PPI] | |

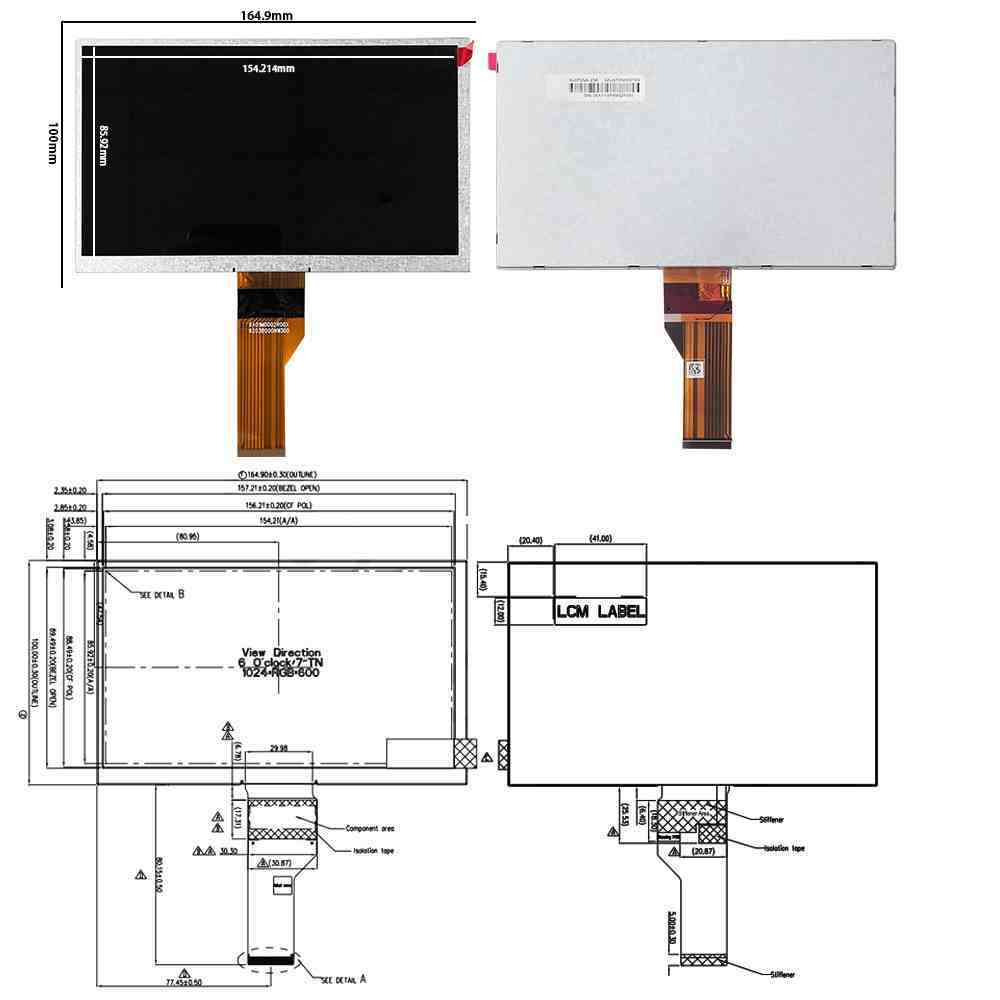

| 物理尺寸 | 显示尺寸 | 154.214(W)×85.92(H) mm |
| 外观尺寸 | 164.9(W)×100(H) mm | |
| 可视尺寸 | 157.21(W)×89.49(H) mm | |
| 外观厚度 | 4.8±0.3 mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比(W:H) | 0.672916667 | |
| 外观样式 | - | |
| 安装方式 | Without | - |
| 其它细节 | 重量 | 1350g (Typ.) |
| 表面处理 | Hard coating | |
| 光学详情 | 亮度(cd/m²) | 500 (Typ.) |
| 对比度 | 800:1 (Typ.) (透射) | |
| 最佳角度 | 6 o'clock | |
| 响应速度 | 10/15 (Typ.)(Tr/Td) ms | |
| 可视角度 | 80/80/60/70 (Typ.)(CR≥10) | |
| 光学模式 | TN，常白显示，透射式 | |
| 色彩性能 | 色度 | Wx:0.310; Wy:0.330 |
| 颜色数量 | 262K/16.7M (6-bit / 8-bit) | |
| 色温 | 6638K | |
| 白场变动 | 1.33/1.43 (Typ./Max.)(9 points) | |
| 电子详情 | 刷新频率 | 60Hz |
| 翻转扫描 | 翻转 (水平/垂直) | |
| 功率总耗 | 3.02W (Typ.) | |
| 驱动IC | COG 已邦定 EK79001AX + EK73215BCGA | |
| 信号电气 | 输入电流 | 35/20/0.4/0.8mA (Typ.)(DIDD/AIDD/IGH/IGL) |
| 输入电压 | 3.3/12/15/-10V (Typ.)(DVDD/AVDD/VGH/VGL) | |
| 功率消耗 | 0.4W (Typ.) | |
| 信号接口 | LVDS (1 ch, 6/8-bit) | |
| 接口特征 | 位置 | - |
| 类型 | FPC | |
| 接口详情 | 脚距 | 0.5 mm |
| 脚数 | 40 pins | |
| 数量 | 1 pcs | |
| 光源特征 | 灯管类型 | WLED |
| 数量 | - | |
| 位置 | 侧入式光源 | |
| 可换性 | - | |
| 灯管寿命 | 20K (Min.) 小时 | |
| 灯管电气 | 输入电压 | 8.4/9.9/10.2V (Typ./Max.) |
| 输入电流 | 265mA (Typ.) | |
| 功率消耗 | 2.62W (Typ.) | |
| 接口特征 | 位置 | - |
| 类型 | 包含在屏信号接口中 | |
| 灯管驱动 | 无 | - |
| 包装详情 | 包装类型 | 纸箱 |
| 片/包装 | 50 | |
| 箱数 | 1 | |
| 包装长宽高(mm) | 535×370×265 | |
| 毛重 (Kgs) | N/A | |
| 体积(m³) | 0.0525 | |
NJ070NA-23A液晶屏幕常见问题
Q：NJ070NA-23A 是什么品牌、尺寸和分辨率的屏幕？
A：这是群创（Innolux） 出品的 7.0 英寸 a-Si TFT-LCD 液晶模组，分辨率为 1024×600（WSVGA），宽高比 16:9，像素密度 170PPI。
Q：它的信号接口、供电与背光配置是怎样的？
A：采用 LVDS（1 通道，6/8-bit） 信号接口，共 40 针 FPC 连接；驱动电压为 3.3/11/20/-6.8V（DVDD/AVDD/VGH/VGL）；背光为 WLED 侧入式，无内置背光驱动，需外部驱动板，背光寿命 ≥3 万小时。
Q：NJ070NA-23A 的显示性能与可视角度如何？
A：典型亮度 500 cd/m²，对比度 800:1，响应时间 10/15 ms（Tr/Td）；可视角度为 80/80/60/70°（左 / 右 / 上 / 下），最佳观看方向为 6 点钟，属于 TN 型常白显示面板。
Q：这款屏的工作温度、物理尺寸与应用场景是什么？
A：工作温度 -20℃～70℃，存储温度 -30℃～80℃，抗振 1.5G；外观尺寸 164.9×100×4.8mm，显示区域 154.214×85.92mm；主要用于车载中控 / 导航、工业 HMI、医疗检测仪、充电桩、工控一体机等。
Q：NJ070NA-23A 有哪些关键特性与使用注意事项？

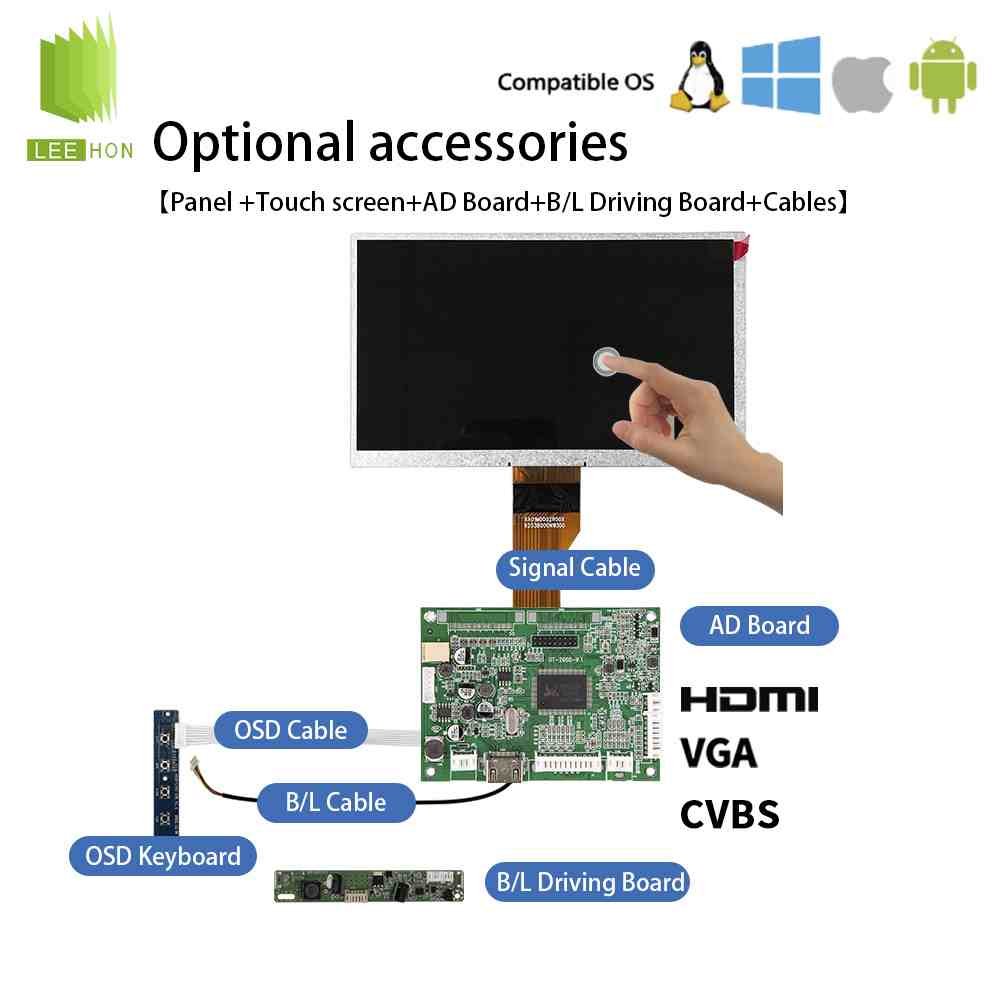

A：核心特性：高分辨率、宽温、LVDS 稳定传输、表面 3H 硬化处理；注意：无背光驱动需外接，供电与接口时序必须匹配规格书，避免过压 / 时序错误导致花屏 / 黑屏。
