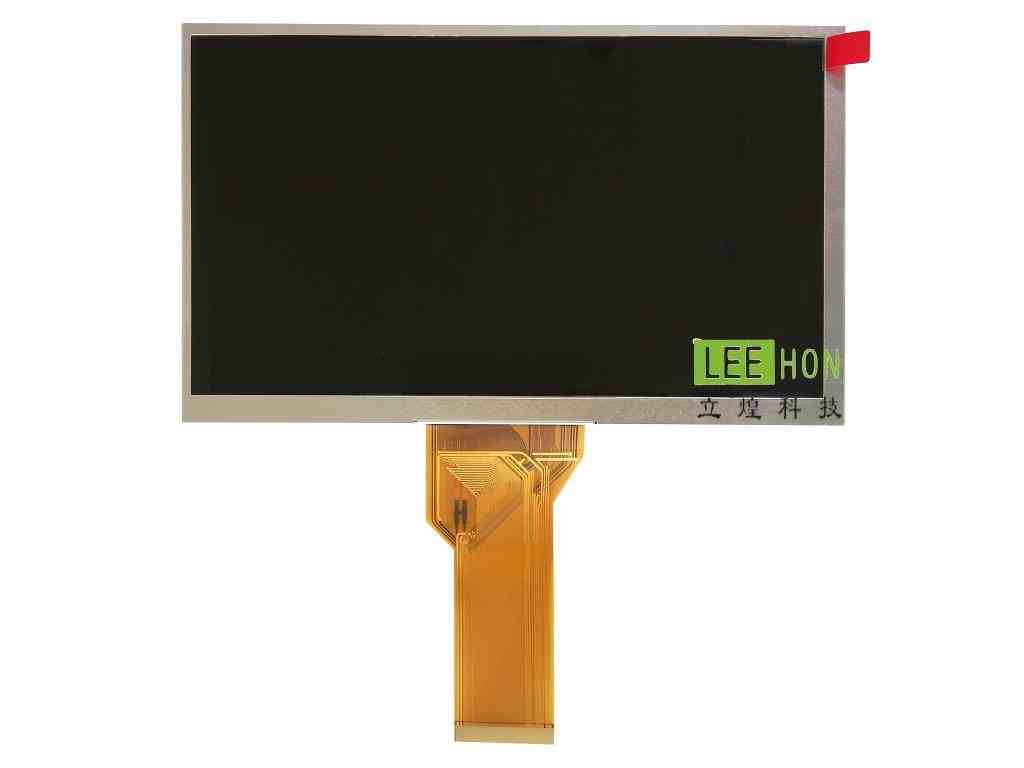

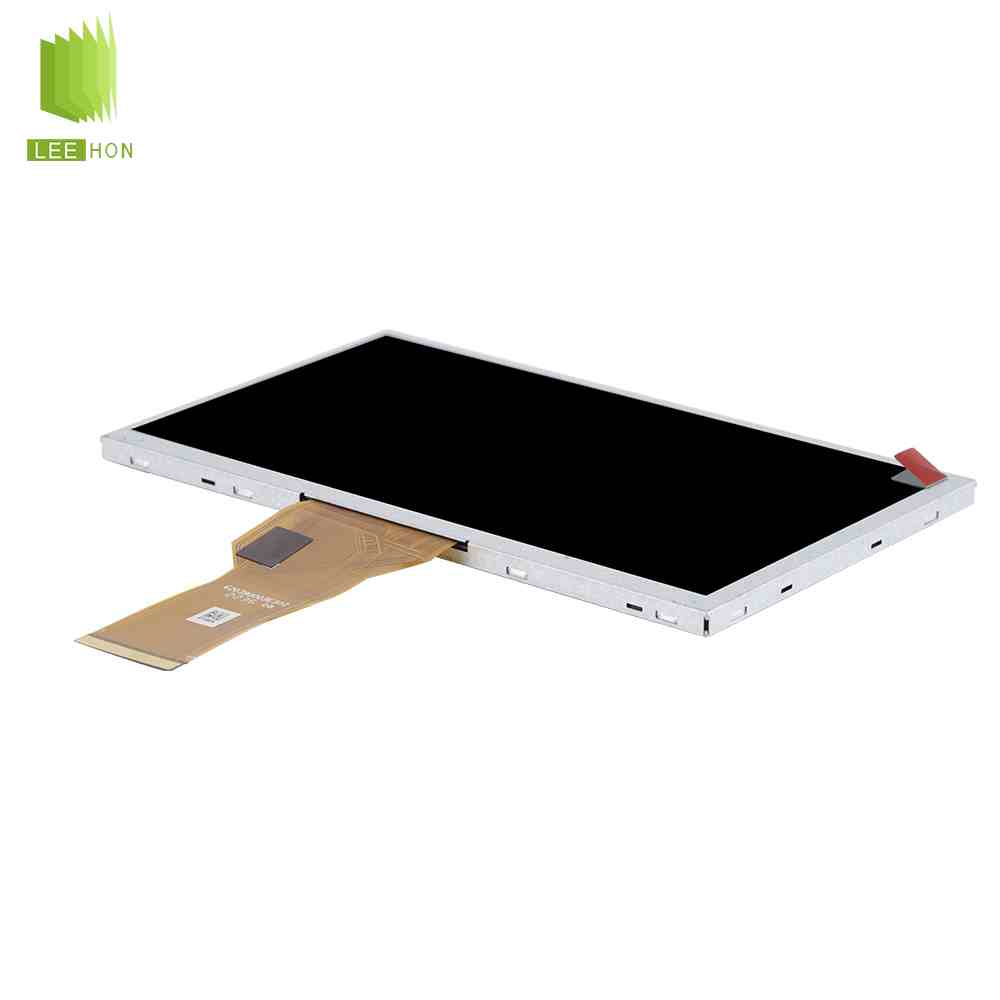

| 群创液晶模组AT070TN94 应用详情表 | ||||||
| 类别 | 项目 | 详情 | ||||
| 基本信息 | 面板品牌 | 群创 | ||||
| 面板型号 | AT070TN94 | |||||
| 面板尺寸 | 7.0英寸 | |||||
| 面板应用 | 车载显示 | |||||
| 面板类型 | a-Si TFT-LCD , 液晶模组 | |||||
| 型号别名 | - | |||||
| 备注信息 | 80.15mm length FPC | |||||
| 工作环境 | 工作温度 | -30 ~ 85 °C | ||||
| 存储温度 | -30 ~ 85 °C | |||||
| RoHS状态 | RoHs Compliance | |||||
| 耐振动性 | 1.5G (14.7 m/s²) | |||||
| 典型特征 | 宽温 | 白光LED背光；上/下、左/右翻转显示 | 6/8位灰阶可选 | 表面雾面 | ||
| 像素特征 | 像素数量 | 800(RGB)×480, WVGA | ||||
| 点间距 | 0.0642×0.1790 mm (H×V) | |||||
| 像素布局 | RGB垂直条状 | |||||
| 像素间距 | 0.1926×0.1790 mm (H×V) [134PPI] | |||||

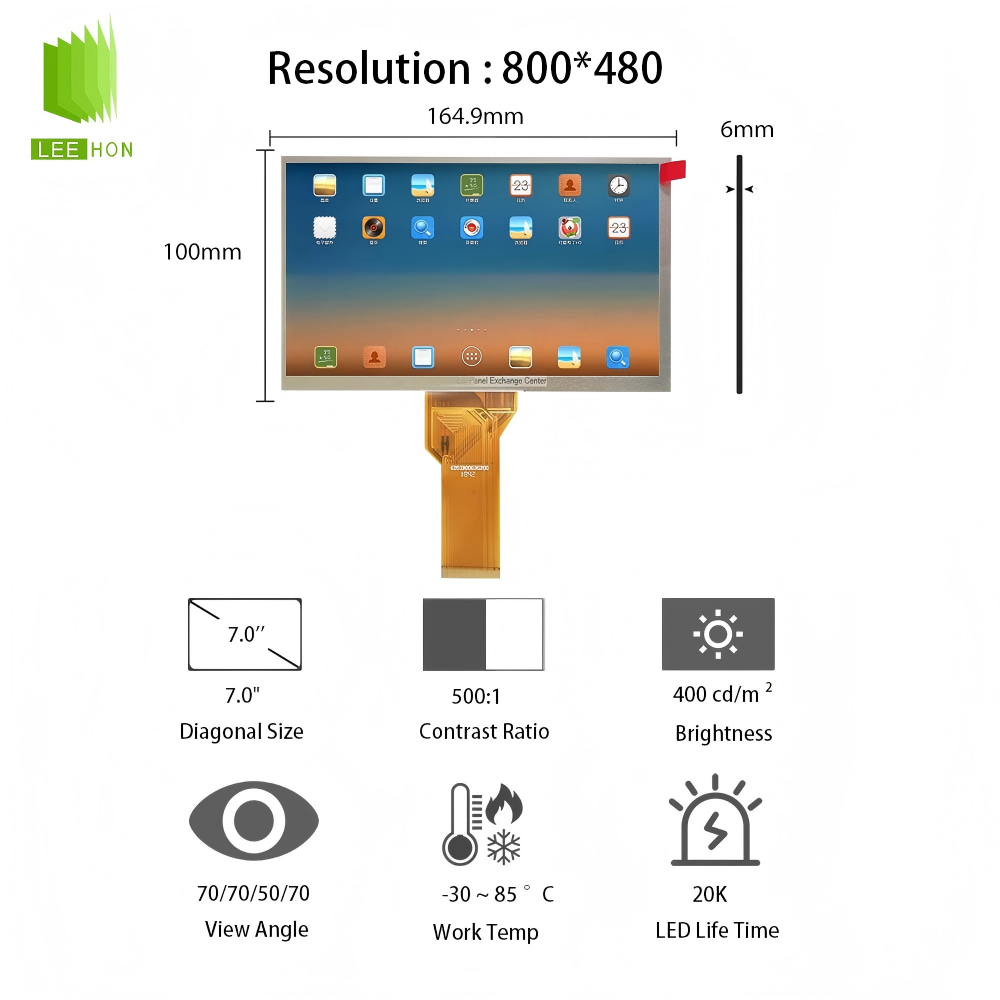

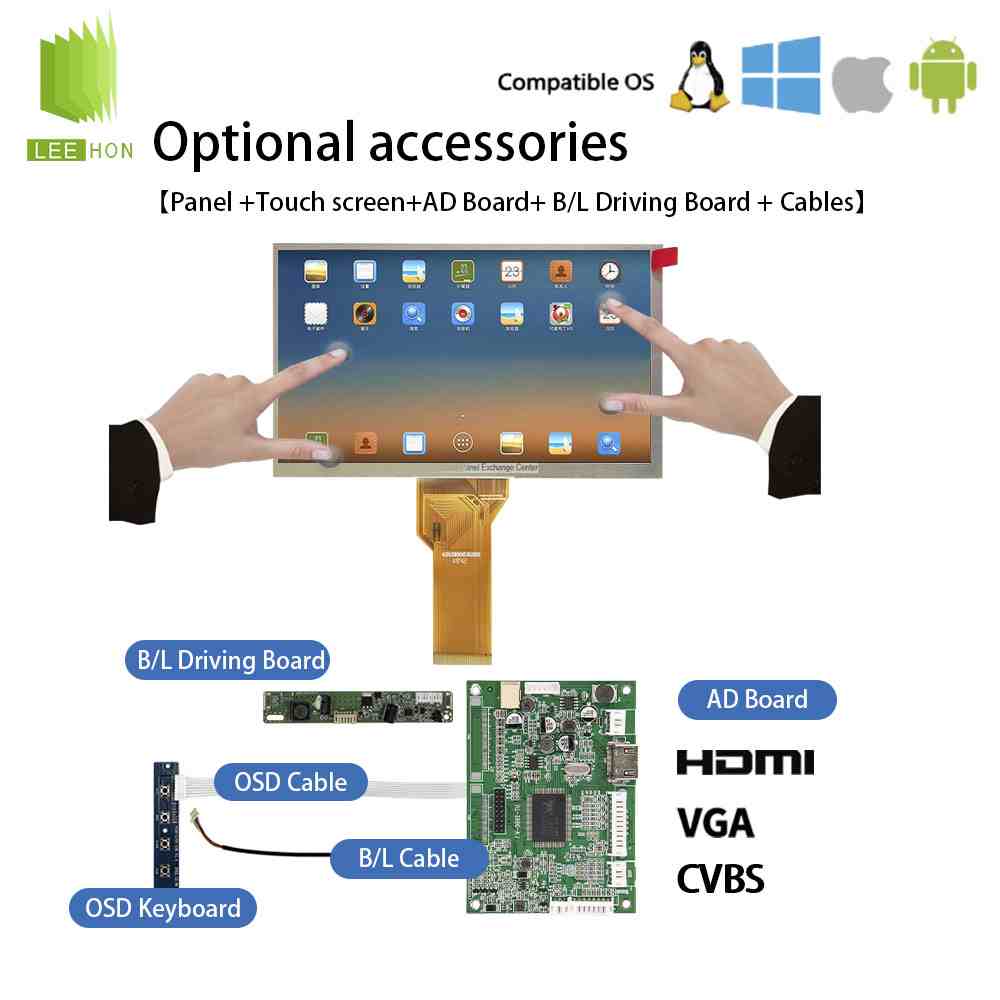

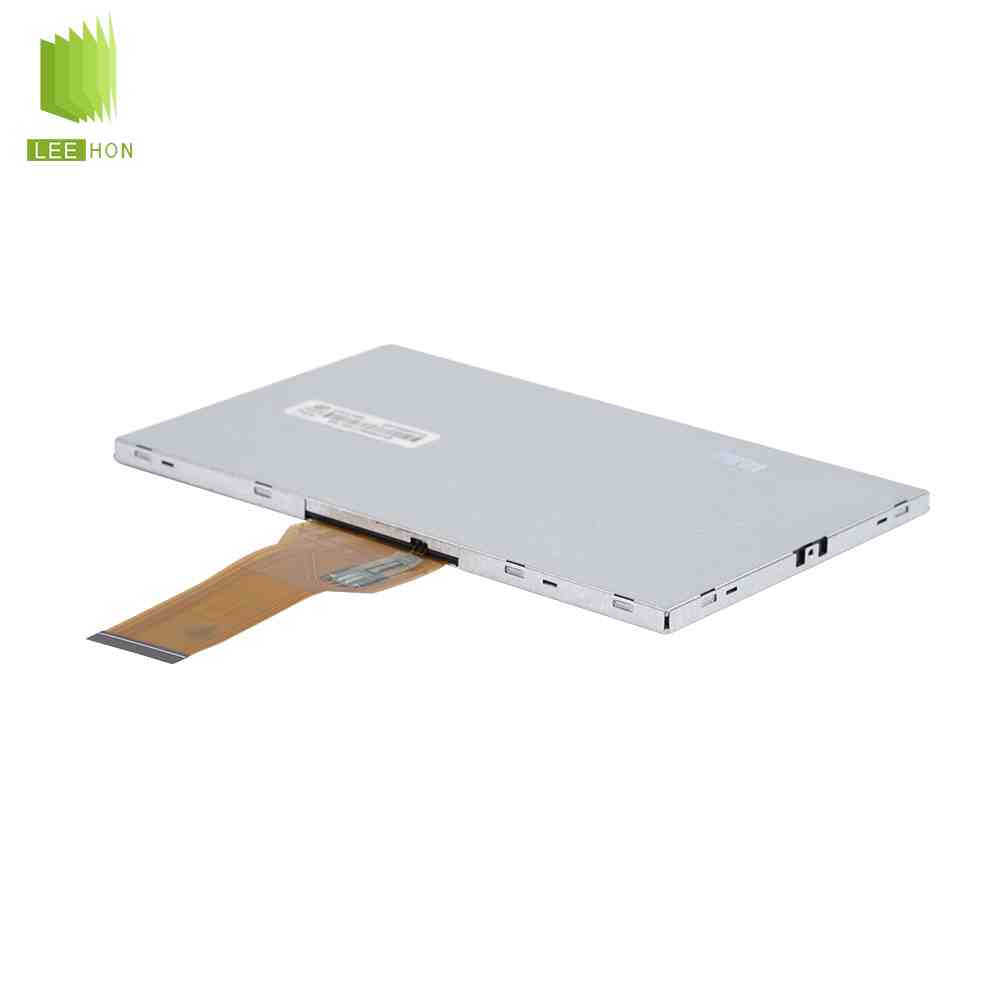

| 结构尺寸 | 显示区域 | 154.08×85.92 mm (H×V) | ||||
| 可视区域 | 156.7×89.1 mm (H×V) | |||||
| 外观尺寸 | 164.9×100 mm (H×V) | |||||
| 外观厚度 | 5.7±0.3 mm | |||||
| 外观特征 | 外观形状 | 平面矩形 | ||||
| 风景肖像 | 风景模式 | |||||
| 宽高比 | 16:9 (H:V) | |||||
| 外观样式 | - | |||||
| 安装孔位 | - | Without | ||||
| 其它特征 | 重量 | 154g (Typ.) | ||||
| 表面处理 | 雾面 | |||||
| 光学详情 | 面板亮度 | 400 cd/m² (Typ.) | ||||
| 对比度 | 500:1 (Typ.) (透射) | |||||
| 可视角度 | 70/70/50/70 (Typ.)(CR≥10) | |||||
| 光学模式 | TN，常白显示，透射式 | |||||
| 视角方向 | 6 o'clock | |||||
| 反应时间 | 25 (Typ.)(Tr+Td) ms | |||||
| 色彩性能 | 白色色度 | Wx:0.310; Wy:0.330 | ||||
| 显示颜色 | 262K/16.7M (6-bit / 6-bit + Dithering) | |||||
| 色温 | 6638K | |||||
| 亮度变动 | 1.33/1.43 (Typ./Max.)(9 points) | |||||
| 工作频率 | - | 60Hz | ||||
| 翻转扫描 | - | 翻转 (水平/垂直) | ||||
| 功率消耗 | - | 1.90W (Typ.) | ||||
| 驱动IC | - | COG EK79713, EK73202 | ||||
| 时序控制 (T-CON) | - | Embedded T-CON | ||||
| 背光特征 | 灯管类型 | WLED | ||||
| 数量 | 3S9P | |||||
| 灯管寿命 | 20K (Min.) 小时 | |||||
| 是否可换 | - | |||||
| 灯管形状 | 阵列 | |||||
| 位置 | 侧入式光源 | |||||
| 灯管电气 | 电压输入 | 9.3±0.9V | ||||
| 电流输入 | 170/180/200mA (Min./Typ./Max.) | |||||
| 功耗 | 1.674W (Typ.) | |||||
| 接口特征 | 类型 | 包含在屏信号接口中 | ||||
| 位置 | - | |||||
| 灯管驱动 | - | 无 | ||||
| 信号系统 | - | Parallel RGB (1 ch, 6/8-bit) | ||||
| 信号逻辑电压 | 0≤VIL≤0.3DVDD; 0.7DVDD≤VIH≤DVDD | |||||
| 信号电气 | 电压输入 | 3.3/10.4/16.0/-7.0V (Typ.)(DVDD/AVDD/VGH/VGL) | ||||
| 电流输入 | 4.0/20.0/0.2/0.2mA (Typ.)(IDVDD/IAVDD/IGH/IGL) | |||||
| 功耗 | 226mW (Typ.) | |||||
| 接口特征 | 类型 | FPC | ||||
| 位置 | - | |||||
| FPC详情 | 品牌 | - | ||||
| 型号 | - | |||||
| 脚间距 | 0.5 mm | |||||
| 脚数 | 50 pins | |||||
| 数量 | 1 pcs | |||||
| 接口定义 | - | DRGB-50P1C8B-115A | ||||
| 群创液晶模组AT070TN94 包装详情表 | ||||||
| 包装类型 | 片/包装 | 箱数 | 包装长宽高(mm) | 毛重 (Kgs) | 体积(m³) | 备注 |
| 纸箱 | 50 | 1 | 530×362×250 | 10.65 | 0.048 | 20151208 |
AT070TN94液晶屏常见问题
Q1：AT070TN94 是什么规格的屏幕？
A：AT070TN94 是群创（Innolux）7 英寸工业级 TN 型 TFT-LCD 液晶屏，分辨率 800×480（WVGA），接口为 50Pin RGB 并行接口，属于宽温高亮型号，常用于车载、工控、医疗设备。
Q2：AT070TN94 和 AT070TN92 有什么区别？
A：两者外观、分辨率、接口引脚定义基本一致，主要区别：
亮度：TN94 典型亮度 400 cd/m²，TN92 为 250 cd/m²；
工作温度：TN94 支持 -30℃～+85℃ 宽温，TN92 为 -20℃～70℃；
背光：TN94 一般为 4 串 LED，TN92 多为 3 串；
定位：TN94 偏工业 / 车载，TN92 偏消费类设备。
Q3：AT070TN94 可以直接替换 AT070TN92 吗？
A：可以兼容替换，但需要注意背光驱动。因为两者 LED 灯串数量不同，直接代换可能出现背光偏暗、不亮或驱动芯片过热。建议：确认驱动板支持 4 串 LED 或适当调整背光电流后再使用。
Q4：AT070TN94 黑屏但有影子，一般是什么问题？
A：这种情况多为背光未工作，液晶屏本身正常显示但无光源。排查方向：
检查背光供电、升压电路、LED 灯条是否断路；
确认 FPC 排线是否插好、背光使能信号是否正常；
排除屏内 LED 背光板损坏。
Q5：AT070TN94 主要用在哪些设备上？
A：因其宽温、高亮特性，多用于：
车载导航、车载显示器、倒车影像屏；
工业手持设备、工控人机界面、测试仪；
医疗便携设备、POS 机、楼宇对讲、安防显示等。
