| 群创液晶模组G070ACE-LH1 详情表 | ||
| 类别 | 参数 | 详情 |
| 基本信息 | 制造商 | 群创 |
| 型号 | G070ACE-LH1 | |
| 类型 | 液晶模组 a-Si TFT-LCD | |
| 应用产品 | - | |
| 对角尺寸 | 7.0" | |
| 应用环境 | 存储温度 | -30 ~~ 85 °C |
| 工作温度 | -30 ~~ 80 °C | |
| RoHS | - | |
| 抗振性能 | 1.5G (14.7 m/s²) | |
| 典型特征 | - | - |
| 像素特征 | 解析度 | 800(RGB)×480, WVGA |
| 点间距(mm) | 0.0635×0.1905 (H×V) | |
| 像素排列 | RGB垂直条状 | |
| 像素间距(mm) | 0.1905×0.1905 (H×V) [133PPI] | |

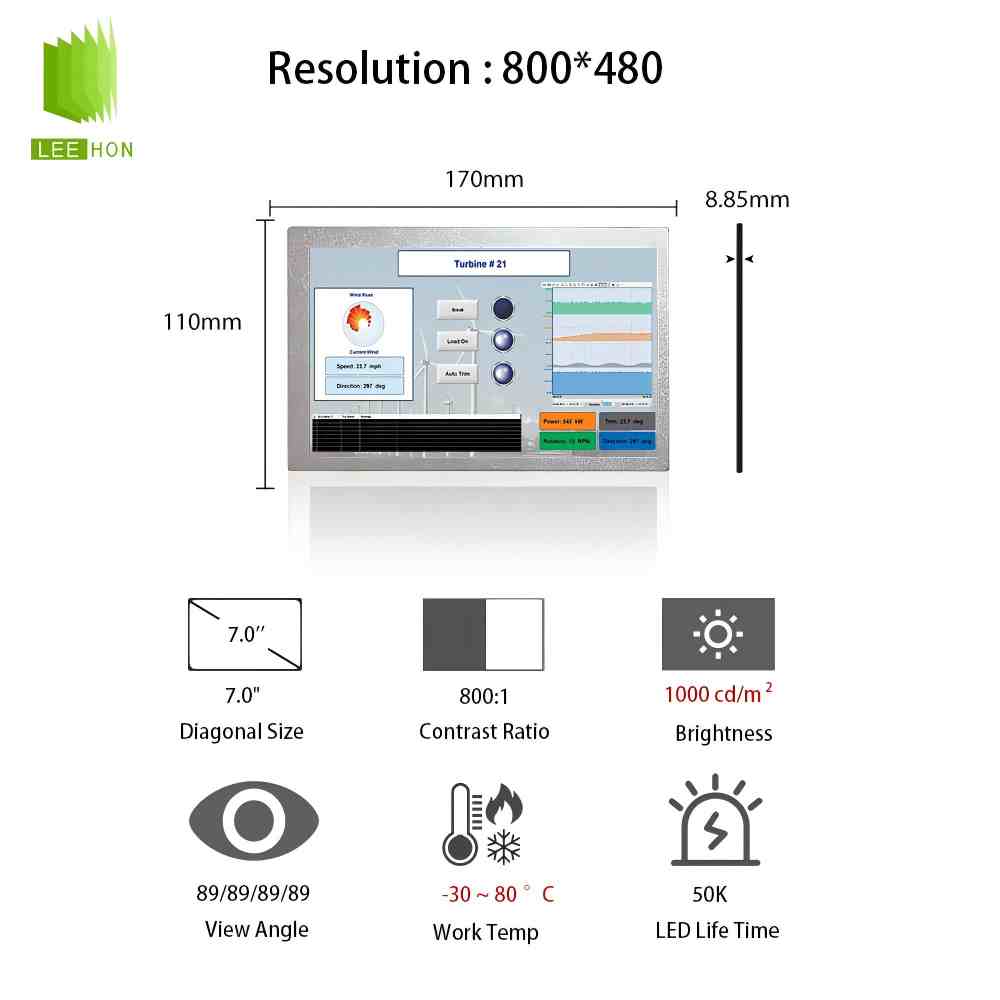

| 结构尺寸 | 显示区域(mm) | 152.4(H) × 91.44(V) |
| 开口区域(mm) | 154.4(H) × 93.44(V) | |
| 外观尺寸(mm) | 170(H) × 110(V) | |
| 外观厚度(mm) | 6.0/8.85 (Typ./Max.) | |
| 外观特征 | 物理形状 | 平面矩形 |
| 外观形状 | - | |
| 宽高比 | 15:9 (H:V) | |
| 风景肖像 | 风景模式 | |
| 安装方式 | - | Side mounting holes (4-M2) on up, down bezel |
| 其它参数 | 重量 | 183±9g |
| 表面处理 | 雾面，Hard coating (3H) | |
| 光学详情 | 显示亮度 | 1000 cd/m² (Typ.) |
| 对比度 | 800:1 (Typ.) (透射) | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 显示模式 | AAS，常黑显示，透射式 | |
| 视角方向 | 全视角 | |
| 响应时间(ms) | 13/12 (Typ.)(Tr/Td) | |
| 色彩性能 | 白色坐标 | X:0.313; Y:0.329 |
| 支持颜色 | 262K/16.7M (6-bit / 8-bit) | |
| 色温 | 6485K | |
| 亮度均匀性 | 1.43 (Max.)(5 points) | |
| 1931色域 | NTSC比值 | 0.59 |
| sRGB覆盖率 | 0.82 | |
| Adobe RGB覆盖率 | 0.62 | |
| DCI-P3覆盖率 | 0.61 | |
| Rec.2020覆盖率 | 0.44 | |
| 显示性能 | 室外可视性 | 是 |
| 透射度 | - | |
| 帧频率 | - | 60Hz |
| 翻转扫描 | - | No |
| 功率总耗 | - | 3.98W (Typ.) |
| 信号电气 | 电压供应 | 3.3V (Typ.) |
| 电流供应 | 135/200mA (Typ./Max.) | |
| 功耗 | 0.48/0.73W (Typ./Max.) | |
| 信号类型 | - | LVDS (1 ch, 6/8-bit) |
| 逻辑电压 | - | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 接口详情 | 品牌 | 庆良 |
| 型号 | 093G30-B0001A-G4 | |
| 数量 | 1 pcs | |
| 脚数 | 30 pins | |
| 脚距 | 1.0 mm | |
| 脚定义 | - | |
| 光源特征 | 光源类型 | WLED |
| 光源形状 | - | |
| 位置 | 侧入式光源 | |
| 数量 | - | |
| 是否可换 | - | |
| 灯管寿命 | 50K (Min.) 小时 | |
| 接口特征 | 位置 | - |
| 类型 | 包含在屏信号接口中 | |
| 背光驱动 | - | 含LED驱动 |
| 驱动电气 | 电压供应 | 12.0±1.2V |
| 电流供应 | 0.3±0.1A | |
| 功耗 | 3.5/4.0W (Typ./Max.) | |
| 包装详情 | 包装类型 | 纸箱 |
| 片/包装 | 38 | |
| 箱数 | 1 | |
| 包装长宽高(mm) | 445×370×275 | |
| 毛重 (Kgs) | 8.3 | |
| 体积(m³) | 0.0453 | |
| 备注 | - | |
| 包装详情 | 包装类型 | 空运卡板 |
| 片/包装 | 1140 | |
| 箱数 | 30 | |
| 包装长宽高(mm) | 1150×915×1510 | |
| 毛重 (Kgs) | N/A | |
| 体积(m³) | 1.5889 | |
| 包装详情 | 包装类型 | 海运卡板 |
| 片/包装 | 1596 | |
| 箱数 | 42 | |
| 包装长宽高(mm) | 1150×915×2060 | |
| 毛重 (Kgs) | N/A | |
| 体积(m³) | 2.1676 | |
| 包装详情 | 包装类型 | 海运HQ卡板 |
| 片/包装 | 1824 | |
| 箱数 | 48 | |
| 包装长宽高(mm) | 1150×915×2470 | |
| 体积(m³) | 2.5991 | |
G070ACE-LH1液晶屏常见问题
Q1：G070ACE-LH1 是哪家厂商的屏幕，基本规格是什么？
A：G070ACE-LH1 是群创（Innolux） 7 英寸工业级 TFT 液晶显示屏。
分辨率：800×480（WVGA）
显示模式：AAS 全视角
背光类型：WLED 背光，长寿命
接口：LVDS 接口
主要面向工控、车载、嵌入式显示设备。
Q2：G070ACE-LH1 工作温度范围是多少，属于什么级别？
A：该型号为宽温工业级屏，典型工作温度为 -30℃ ~ +80℃，部分版本可达 -35℃~85℃，能适应车载、户外、工业现场等恶劣环境，远优于普通消费级屏幕。
Q3：G070ACE-LH1 和 G070ACE-L01 可以直接替换吗？
A：多数场景下可以兼容替换。两者尺寸、分辨率、接口类型基本一致，驱动板通常无需大改；但引脚定义、背光驱动、时序细节可能存在细微差异，批量使用前建议做点亮测试与结构核对。
Q4：G070ACE-LH1 的亮度和可视角度表现如何？
A：亮度典型值在 450~500 cd/m²，具备一定户外可视能力；
采用 AAS 广视角技术，上下左右视角接近全视角，侧视不发白、不偏色，适合多人观看的工控面板、车载中控。
Q5：G070ACE-LH1 常见应用领域有哪些？
A：主要用于对稳定性和环境适应性要求高的设备：
车载导航、车载中控显示屏
工业 HMI 人机界面、工控一体机
医疗便携设备、安防监控副屏
户外智能终端、仪器仪表显示
