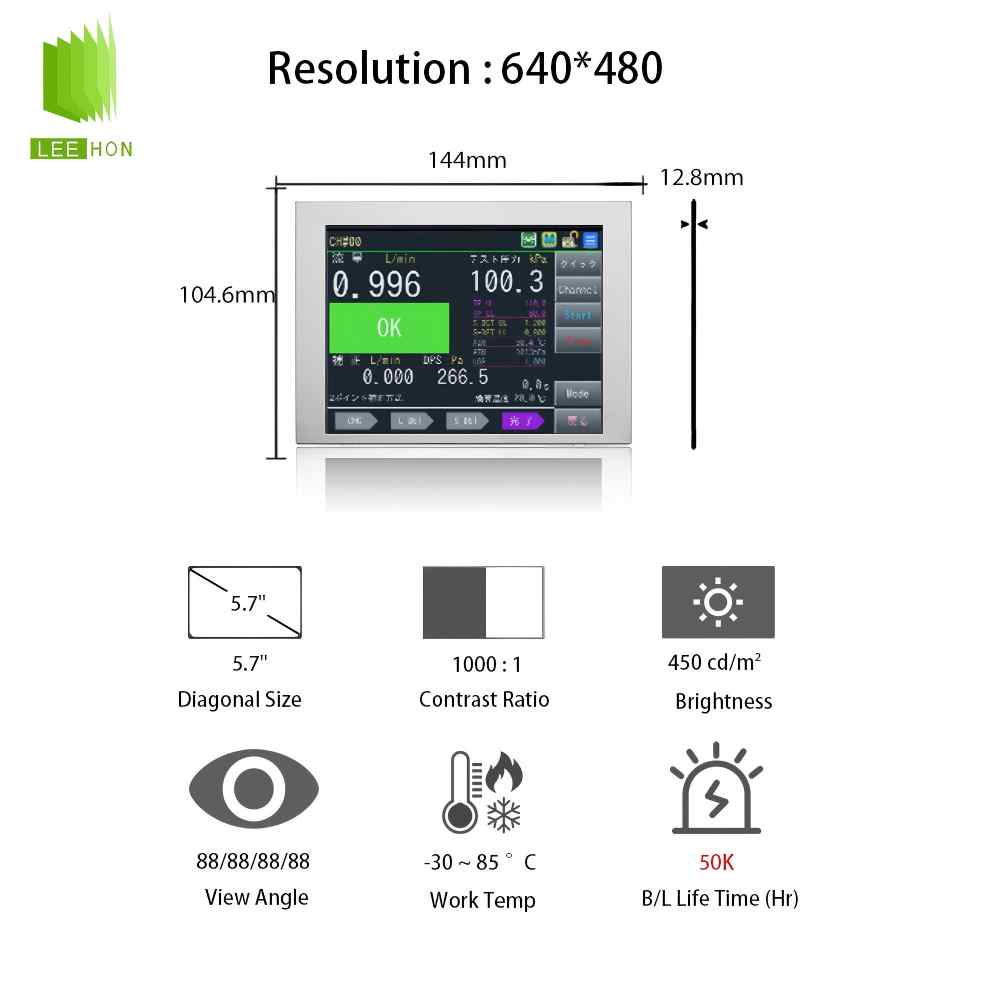

G057VCE-TH1是一块偏“高亮、宽温、广视角”的群创Innolux5.7英寸VGA工业液晶模组，重点不是5.7寸本身，而是它采用640×480分辨率、RGB/TTL接口、40pin、约450nit亮度、IPS广视角、88/88/88/88视角、WLED背光并带LEDDriver、-30~85℃工作温区；它适合工控HMI、仪器仪表、医疗设备、工业控制终端和传统4:3小屏项目，但不能按LVDS、eDP、MIPI屏去直接替代。
| 群创液晶模组G057VCE-TH1详情表 | ||
| 类别 | 项目 | 详情 |
| 基础信息 | 制造商 | 群创 |
| 型号 | G057VCE-TH1 | |
| 类型 | a-Si TFT-LCD, 液晶模组 | |
| 应用产品 | 工业 | |
| 对角尺寸 | 5.7" | |
| 型号别名 | - | |
| 应用环境 | 存储温度 | -40 ~ 85 °C |
| 工作温度 | -30 ~ 85 °C | |
| RoHS | - | |
| 抗振性能 | 1.5G (14.7 m/s²) | |
| 像素特征 | 解析度 | 640(RGB)×480, VGA |
| 点间距(mm) | 0.060×0.180 (H×V) | |
| 像素排列 | RGB垂直条状 | |
| 像素间距(mm) | 0.180×0.180 (H×V) [141PPI] | |

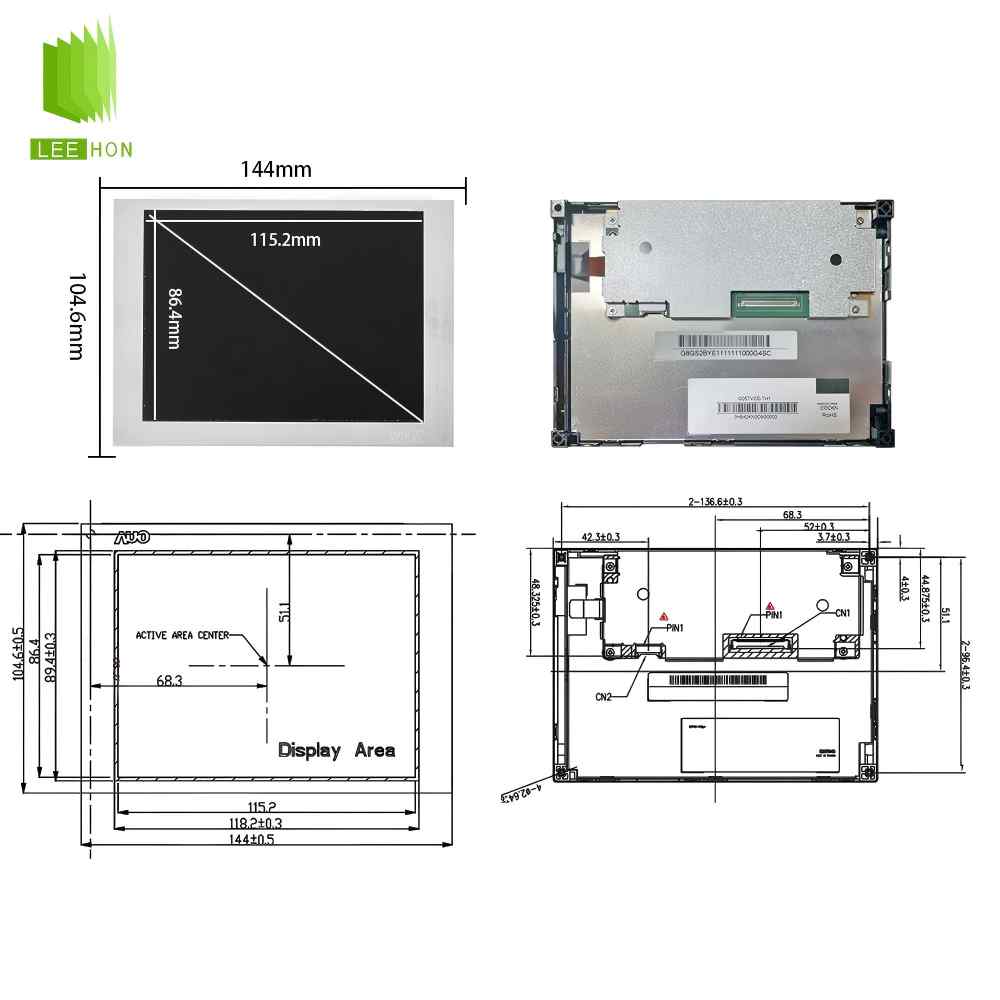

| 结构尺寸 | 显示区域(mm) | 115.2(H) × 86.4(V) |
| 开口区域(mm) | 118.2(H) × 89.4(V) | |
| 外观尺寸(mm) | 144(H) × 104.6(V) | |
| 外观厚度(mm) | 12.3±0.5 | |
| 外观特征 | 物理形状 | 平面矩形 |
| 外观样式 | - | |
| 宽高比 | 4:3 (H:V) | |
| 风景肖像 | 风景模式 | |
| 安装方式 | 安装方式 | Side mounting holes (4-Φ2.6), Rear mounting holes (4-Φ2.6) |
| 其它参数 | 重量 | 151±8g |
| 表面处理 | 雾面，Hard coating (3H) | |
| 光学详情 | 显示亮度 | 450 cd/m² (Typ.) |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 可视角度 | 88/88/88/88 (Typ.)(CR≥10) | |
| 显示模式 | VA，常黑显示，透射式 | |
| 推荐视向 | 全视角 | |
| 响应时间 | 13/12 (Typ.)(Tr/Td) ms | |
| 色彩性能 | 白色坐标 | Wx:0.313; Wy:0.329 |
| 支持颜色 | 262K (6-bit) | |
| 色温 | 6485K | |
| 亮度均匀性 | 1.25/1.39 (Typ./Max.)(5 points) | |
| 1931色域 | NTSC比值 | 71% |
| sRGB覆盖率 | 94% | |
| AdobeRGB覆盖率 | 72% | |
| DCI-P3覆盖率 | 74% | |
| Rec.2020覆盖率 | 53% | |
| 低蓝光护眼 | - | |
| 电子详情 | 帧频率 | 60Hz |
| 翻转扫描 | 翻转 (水平/垂直) | |
| 功率总耗 | 2.82W (Typ.) | |
| 时序控制 (T-CON) | Embedded T-CON | |
| 信号电气 | 电压供应 | 3.3V (Typ.) |
| 电流供应 | 157/187mA (Typ./Max.) | |
| 功率消耗 | 0.52/0.62W (Typ./Max.) | |
| 信号类型 | 信号类型 | Parallel RGB (1 ch, 6-bit) |
| 逻辑电压 | 0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC | |
| 接口特征 | 接口位置 | - |
| 接口类型 | 端子 | |
| 接口详情 | 接口详情 | 品牌：I-PEX；型号：20455-040E-76；脚距：0.5 mm；脚数：40 pins；数量：1 pcs；脚定义：- |
| 光源特征 | 光源类型 | WLED |
| 数量 | - | |
| 光源寿命 | 50K (Min.) 小时 | |
| 是否可换 | - | |
| 形状 | - | |
| 光源位置 | 侧入式光源 | |
| 接口特征 | 接口位置 | - |
| 接口类型 | 端子 | |
| 接口详情 | 接口详情 | 品牌：瀚荃；型号：CI4205M2HRP-NH；脚距：1.25 mm；脚数：5 pins；数量：1 pcs；脚定义：- |
| 光源驱动 | 光源驱动 | 含LED驱动 |
| 驱动电气 | 电压供应 | 12.0±1.2V |
| 电流供应 | 0.19±0.3A | |
| 功率消耗 | 2.3W (Typ.) | |
| 亮度调节 | PWM占空比 | 5~100% |
| PWM输入频率 | Min. 190Hz ~ Typ. 200Hz ~ Max. 20KHz | |
常见问题
Q1：客户要5.7寸VGA工业屏，G057VCE-TH1的优势主要在哪？
A：它的优势不是单纯“5.7寸”，而是640×480、RGB/TTL、450nit、IPS、88/88/88/88视角、-30~85℃这组组合。相比普通TN小屏，它更适合需要多角度观看、环境温度跨度较大、界面仍保持4:3的设备项目。
Q2：它适合拿来替代友达G057VN01 V2吗？
A：不能直接下结论。两者都可能是5.7寸、640×480、RGB/TTL路线，但G057VCE-TH1是#群创液晶屏#型号，公开资料显示亮度约450nit，而G057VN01 V2常见公开口径约700nit。如果原项目更看重高亮，替代后现场可视性可能下降；如果更看重广视角，G057VCE-TH1的IPS路线反而有优势。替代时要同时核接口线序、亮度、背光控制、结构厚度和视角要求。
Q3：采购沟通时，别只问“有没有货”，先问哪几项最有效？
A：建议直接问：G057VCE-TH1完整型号、5.7英寸、640×480、40pin1chTTL/RGB、450nit、600:1对比度、88/88/88/88视角、显示区115.2×86.4mm、外形约144.0×104.6×12.3mm、是否无触摸、是否带LEDDriver。这些信息能快速判断主板、屏线、结构和显示效果是否匹配。
Q4：为什么这块屏不能按LVDS小屏去配板？
A：因为规格资料明确写到它是40pin1ch-TTLinterface/RGB/TTL接口，不是LVDS。主板如果只有LVDS、eDP或MIPI输出，就需要重新配对应的RGB/TTL驱动方案，不能只看“5.7寸VGA”就直接接线。
Q5：同样是5.7寸640×480，替代时最容易翻在哪？
A：最容易翻在接口线序、亮度等级、背光驱动和触摸状态。G057VCE-TH1公开资料显示为WLED、WithLEDDriver、withouttouchscreen；如果原屏是无驱动背光、带触摸总成，或者pin定义不同，原来的驱动板、屏线、背光控制和前框结构通常不能直接沿用。
Q6：配触摸时，是不是直接套5.7寸触摸就行？
A：不建议直接套。公开资料显示G057VCE-TH1本体是withouttouchscreen，触摸需要外加匹配。项目上要按115.2×86.4mm显示区和约144×104.6mm外形去核盖板开窗、贴合厚度、FPC出线方向和前框压合空间。
Q7：杭州立煌科技能不能咨询G057VCE-TH1？
A：可以，立煌科技作为群创液晶屏优质的销售渠道。杭州立煌科技相关页面收录了G057VCE-TH1，并描述其为群创5.7英寸、640×480、IPS、RGB、450nits工业液晶屏；实际采购时可以让他们按库存、替代型号、RGB/TTL驱动板、屏线、触摸和供货周期逐项确认。
Q8：这个型号量产时最容易忽略什么？
A：最容易忽略RGB/TTL线束稳定性和背光控制细节。RGB/TTL并口对线长、干扰、地线回流和时钟稳定性比较敏感；同时它是工业宽温屏，整机仍要验证高低温、背光散热、防凝露、ESD、固定画面残影和长期供货一致性，不要只看样机能点亮。
