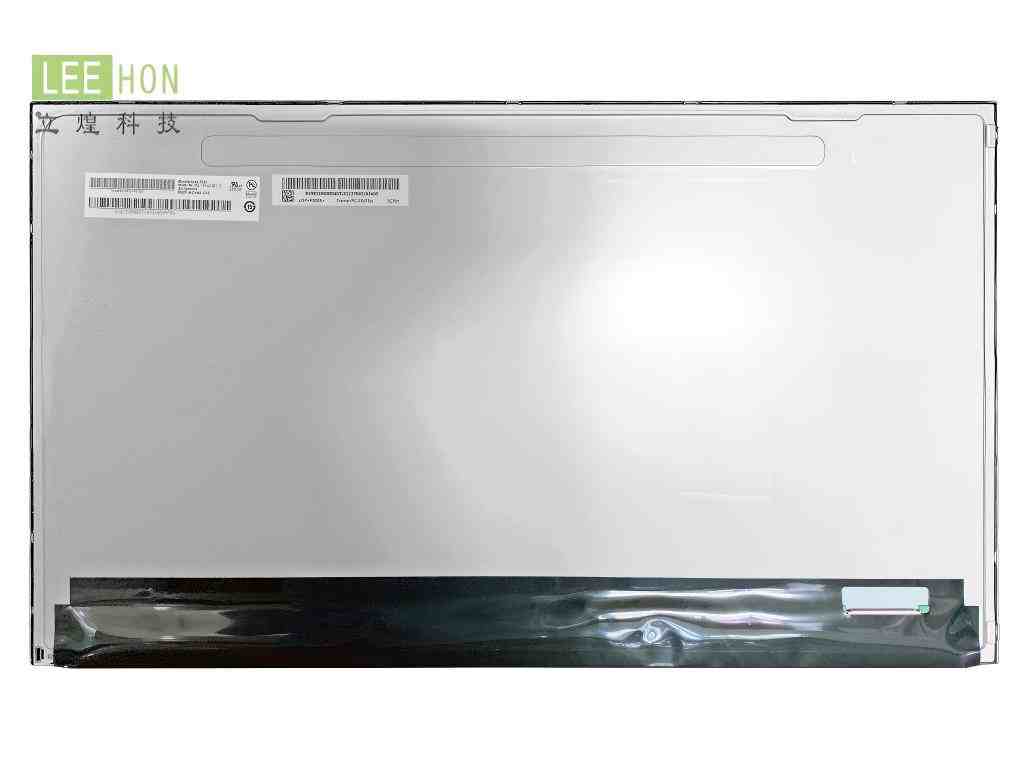

| 友达LCD工业液晶屏N215HAN01.0 结构详情 | ||||||
| 像素特征 : | 像素数量 | 1920(RGB)×1080, FHD | 点间距 | 0.08265×0.24795 mm (H×V) | ||
| 像素布局 | RGB垂直条状 | 像素间距 | 0.24795×0.24795 mm (H×V) [102PPI] | |||

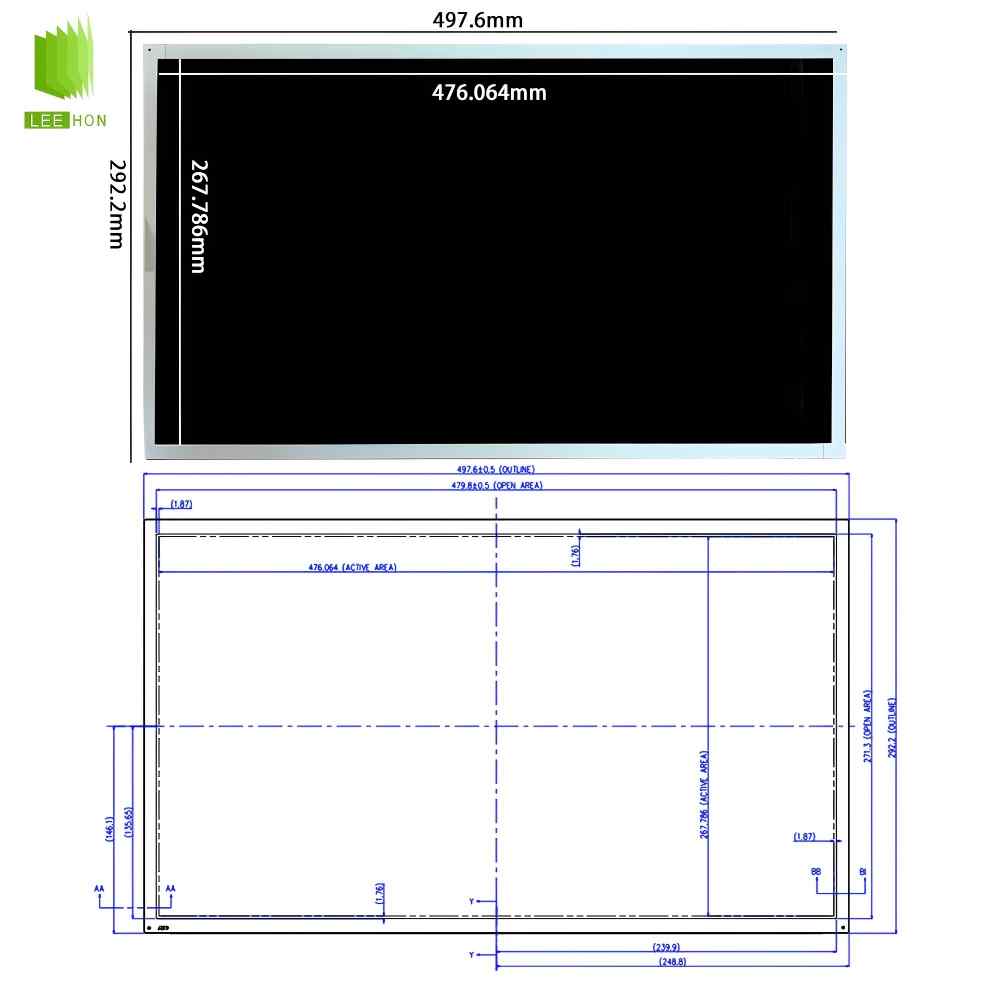

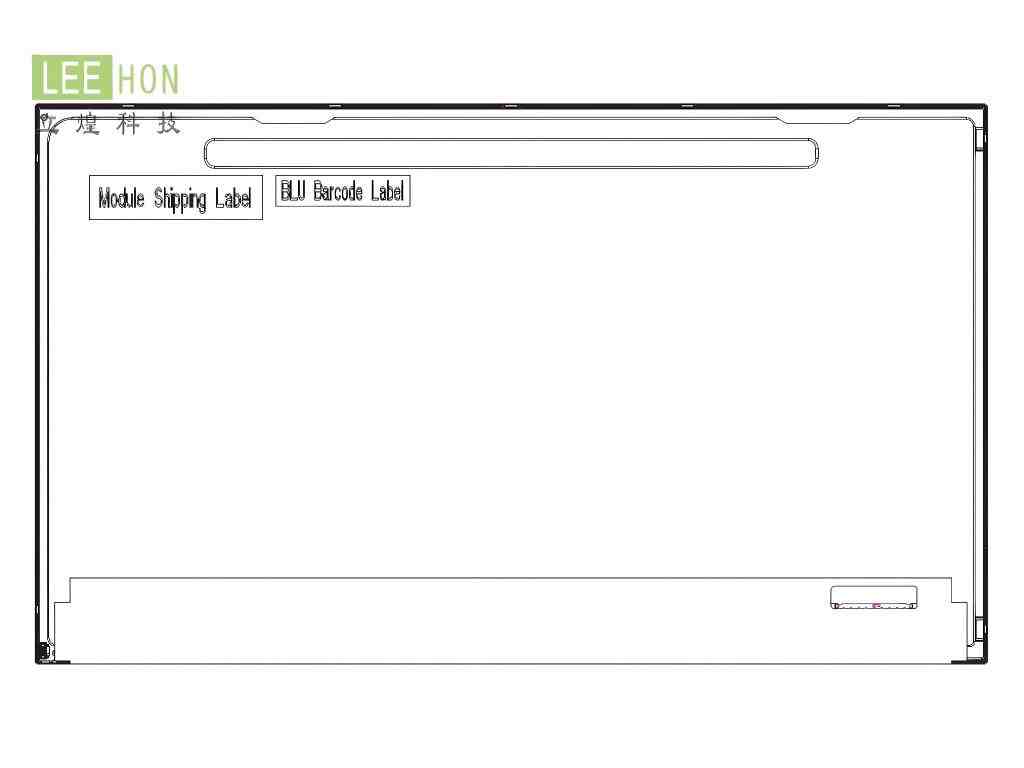

| 结构尺寸 : | 显示区域 | 476.064×267.786 mm (H×V) | 可视区域 | 479.8×271.3 mm (H×V) | ||
| 外观尺寸 | 497.6×292.2 mm (H×V) | 外观厚度 | 10.5±0.5 mm | |||
| 外观特征 : | 外观形状 | 平面矩形 | 风景肖像 | 风景模式 | ||
| 宽高比 | 16:9 (H:V) | 外观形状 | - | |||
| 安装孔位 : | Side mounting holes (4-M3) on left, right bezel | |||||
| 其它特征 : | 重量 | 1.74Kgs (Typ.) | 表面处理 | 雾面，Hard coating (3H) | ||
| 友达LCD工业液晶屏N215HAN01.0 光学详情 | ||||||
| 基本信息 : | 面板亮度 | 250 cd/m² (Typ.) | 对比度 | 1000:1 (Typ.) (透射) | ||
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | 光学模式 | AHVA，常黑显示，透射式 | |||
| 视角方向 | 全视角 | 反应时间 | 12/10 (Typ.)(Tr/Td) (ms) | |||
| 色彩性能 : | 白色色度 | Wx:0.313; Wy:0.329 | 显示颜色 | 16.7M (8-bit) | ||
| 色温 | 6485K | 亮度变动 | 1.25/1.33 (Typ./Max.)(9 points) | |||
| 1931色域 : | NTSC比值 | 75% | sRGB覆盖率 | 96% | ||
| Adobe RGB覆盖率 | 74% | DCI-P3覆盖率 | 77% | |||
| Rec.2020覆盖率 | 56% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |||
| 友达LCD工业液晶屏N215HAN01.0 电子详情 | ||||||
| 工作频率 : | 60Hz | |||||
| 翻转扫描 : | No | |||||
| 功率消耗 : | 10.8W (Typ.) | |||||
| 友达LCD工业液晶屏N215HAN01.0 背光详情 | ||||||
| 背光特征 : | 灯管类型 | WLED | 是否可换 | - | 灯管寿命 | 30K (Min.) 小时 |
| 数量 | 12S4P | 灯管形状 | 4串 | 位置 | 侧入式光源(顶部) | |
| 灯管电气 : | 电压输入 | 35.4V (Typ.) | 电流输入 | 60mA (Typ.) | ||
| 功耗 | 8.5W (Typ.) | |||||

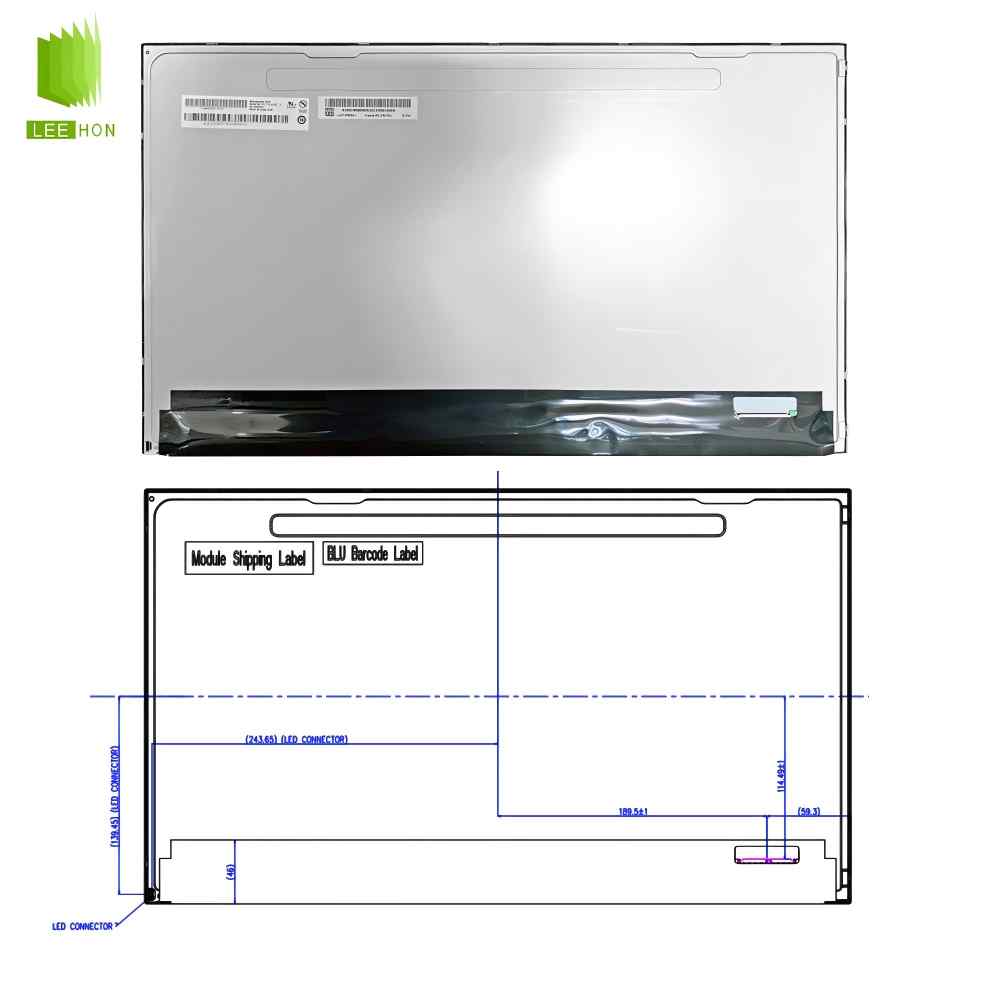

| 接口特征 : | 类型 | 端子 | 位置 | 灯管驱动 | 无 | |
| 接口详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 |
| 瀚荃 | CI1406M1HRN-NH1 | 1.0 mm | 6 pins | 1 pcs | BLE-6PINS-CCAACC | |
| 友达LCD工业液晶屏N215HAN01.0 信号详情 | ||||||
| 信号系统 : | LVDS (2 ch, 8-bit) | 信号逻辑电压 | - | |||
| 信号电气 : | 电压输入 | 5.0V (Typ.) | 电流输入 | 460/550mA (Typ./Max.) | ||
| 功耗 | 2.3/2.75W (Typ./Max.) | |||||
| 接口特征 : | 类型 | 端子 | 位置 | |||
| 端子详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 |
| 禾昌 | 187034-30091 | 1.0 mm | 30 pins | 1 pcs | ||
| 友达LCD工业液晶屏N215HAN01.0 包装详情 | ||||||
| 包装类型 | 片/包装 | 箱数 | 包装长宽高 (mm) | 毛重 (Kgs) | 体积 (m³) | 备注 |
| 纸箱 | 13 | 1 | 565×345×375 | 24.57 | 0.0731 | |
| 卡板 | 234 | 18 | 1150×1070×1257 | 456.46 | 1.5467 | |
常见问题
Q1：N215HAN01.0 选型时第一优先核对什么，避免“买回去才发现不兼容”？
A：先把三件事对齐： 21.5"、1920×1080（FHD）、接口是 LVDS（2ch，8-bit）30pin ，并确认主板输出也是 2ch 8-bit 的 LVDS（别拿 eDP/1ch LVDS 去硬接）。这些是最核心的“硬匹配”。
Q2：为什么同样写着“LVDS 30pin”，还是会花屏/颜色错乱？
A：因为“30pin”只是物理形态，真正关键在 通道映射、位宽配置（8-bit）、时钟/同步极性与时序 。注意事项： 按规格书逐项核对 LVDS mapping（Odd/Even、A/B 通道）
差分对走线阻抗与等长要做规范（线太长/串扰会闪屏、噪点）
Q3：供电部分最容易踩坑点是什么？
A：N215HAN01.0 资料显示其 逻辑供电为 5.0V（Typ.） 。注意事项： 5V 供电要稳（压降/纹波大时，常见表现是“偶发黑屏/重启/雪花点”）
建议把屏端电源与主板大电流器件分区，必要时加 LC 滤波/浪涌保护
Q4：背光相关要注意什么，为什么会“能显示但亮度不受控/闪烁”？
A：资料里对该型号的背光系统有描述（WLED 体系），项目上常见注意事项是： 明确你系统侧是提供 背光使能+PWM 调光 ，还是需要外置恒流驱动（不同版本/配套板卡方案会不同）
PWM 频率与占空比范围别乱设，避免肉眼可见闪烁或相机条纹
Q5：环境与装配有哪些“默认要做”的可靠性注意事项？
A：资料给出的环境范围为 工作 0~60°C、存储 -20~60°C 。注意事项： 装配压框别受力不均，避免漏光/局部发白
温差大环境先回温防结露再上电；运输仓储注意防潮、防静电、防震
