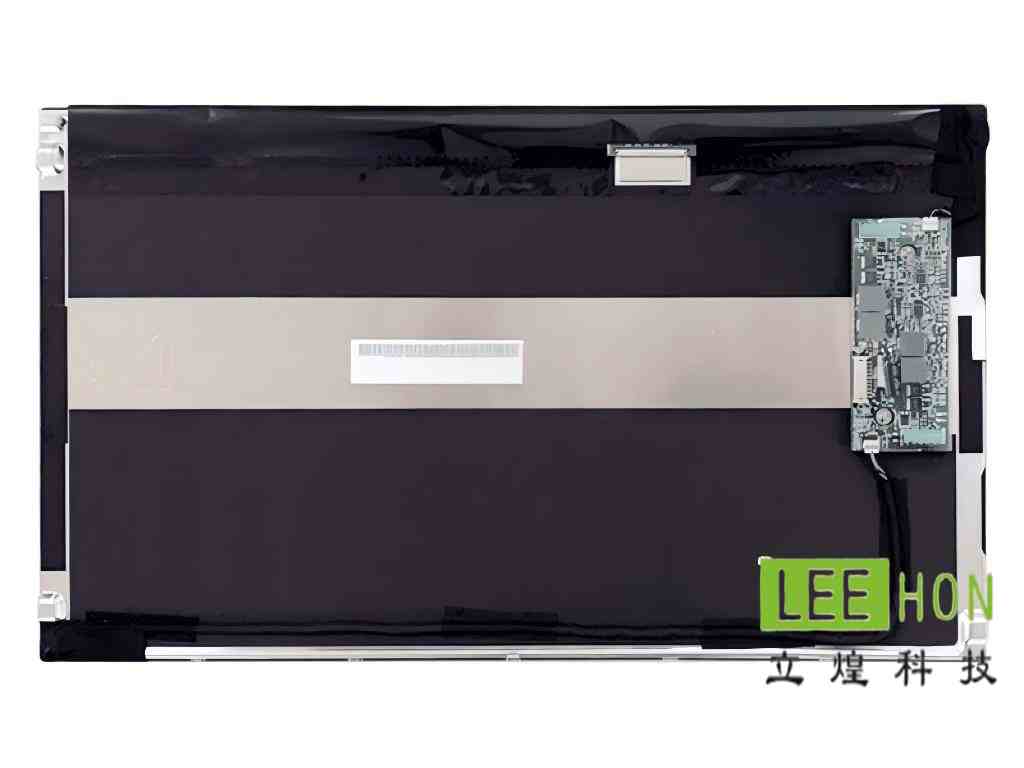

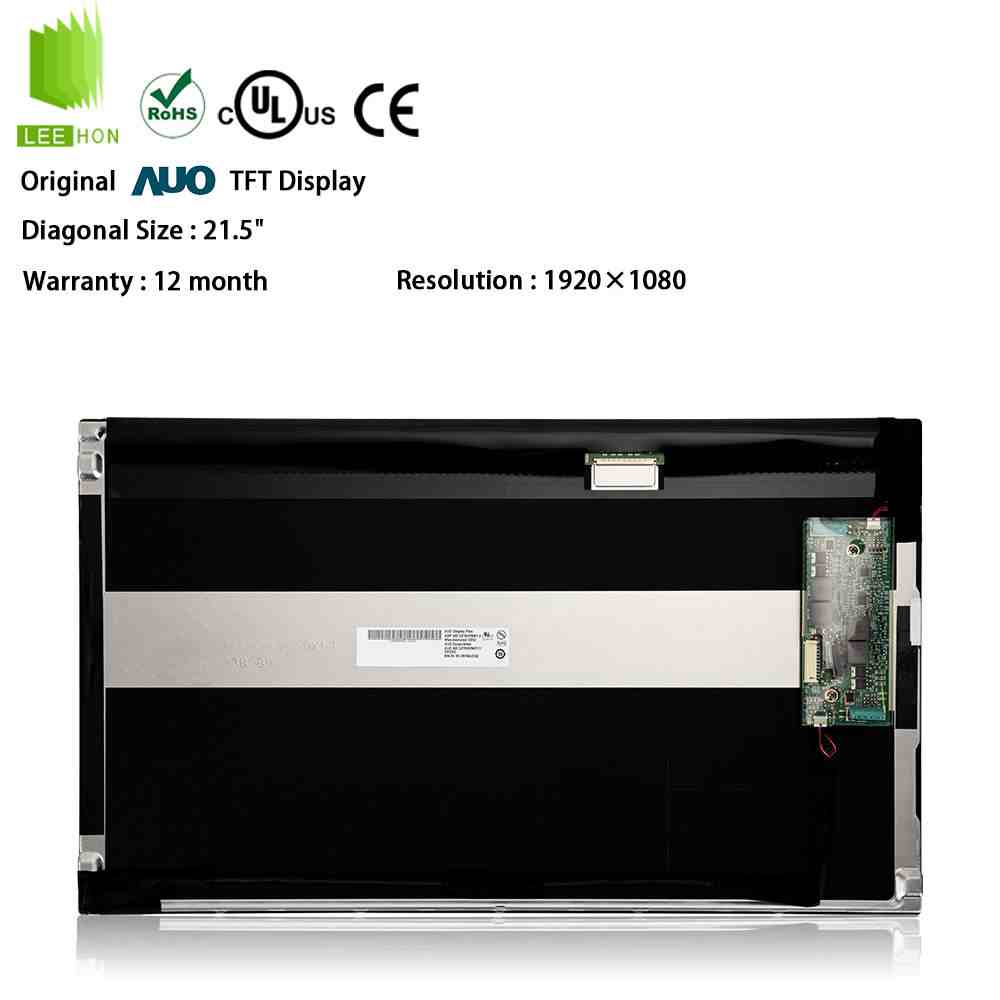

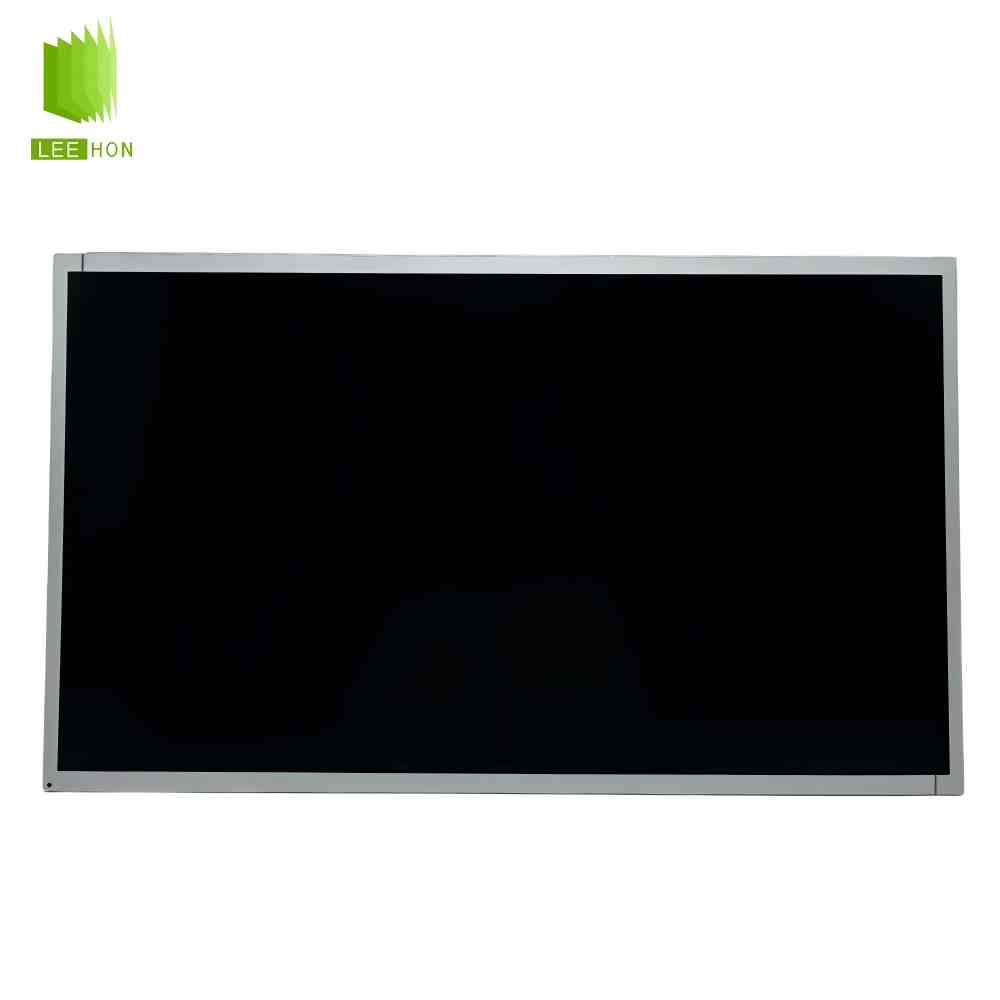

| 友达21.5寸LCD液晶模组G215HVN01.3 详情表 | ||
| 类别 | 项目 | 详情 |
| 基础信息 | 品牌 | 友达 |
| 型号名称 | G215HVN01.3 | |
| 屏幕类型 | a-Si TFT-LCD , 液晶模组 | |
| 其它名称 | - | |
| 屏幕尺寸 | 21.5寸 | |
| 适用于 | - | |
| 最大额定 | 工作温度 | -20 ~ 80 °C |
| 存储温度 | -20 ~ 80 °C | |
| RoHS | - | |
| 抗振能力 | 1.5G (14.7 m/s²) | |
| 典型特征 | - | 超高亮度，白光LED背光，寿命大于5万小时，含LED驱动器，端子倒装，表面雾面 TCO 5.1 Compliance |
| 备注信息 | - | TCO 5.1 Compliance |
| 像素特征 | 分辨率 | 1920(RGB)×1080, FHD |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.08275×0.24825 mm | |
| 像素间距(W×H) | 0.24825×0.24825 mm [102PPI] | |

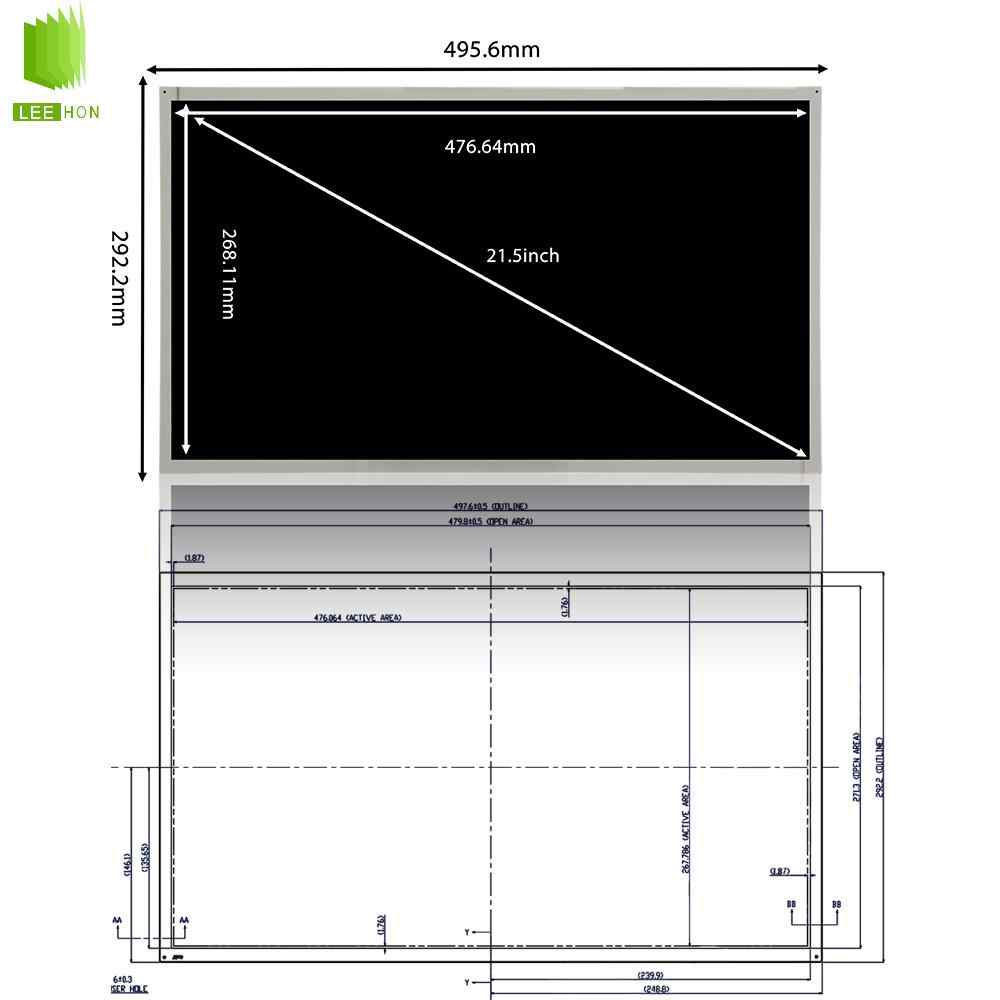

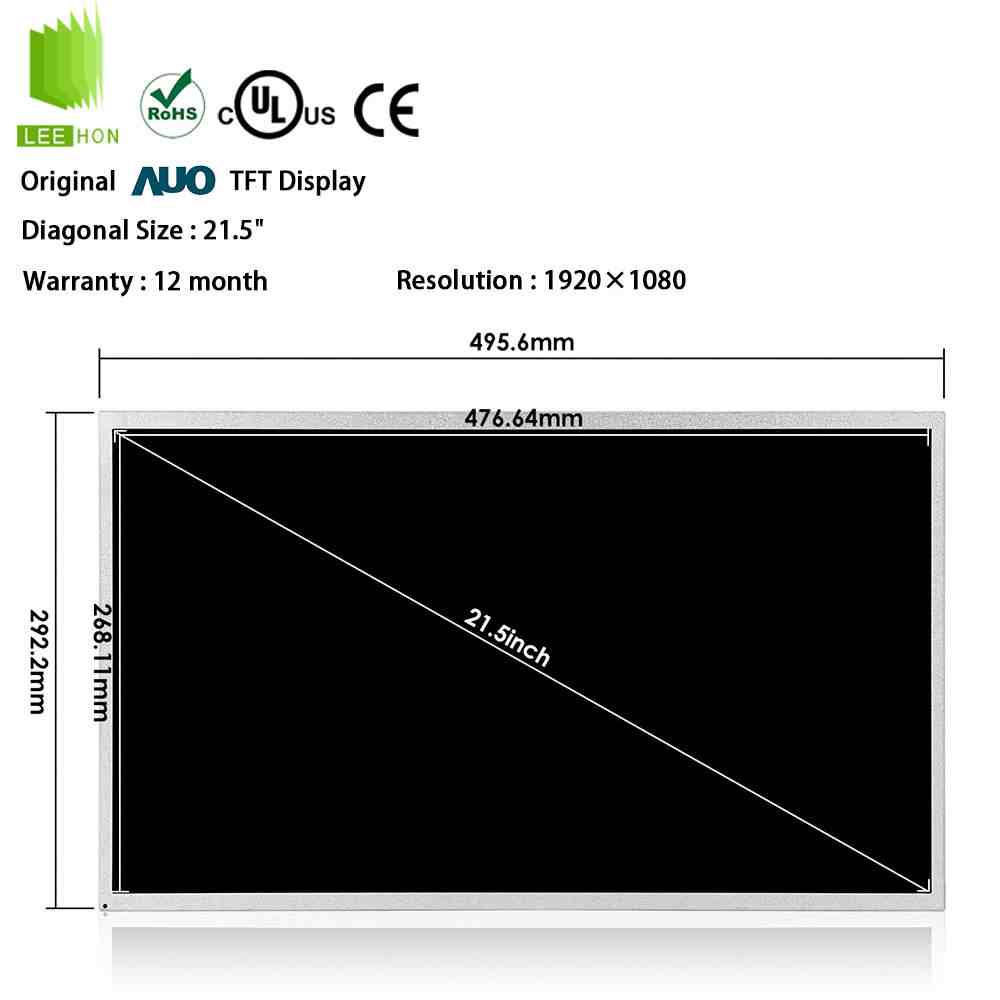

| 物理尺寸 | 显示尺寸 | 476.64(W)×268.11(H) mm |
| 外观尺寸 | 495.6(W)×292.2(H) mm | |
| 可视尺寸 | 479.84(W)×271.31(H) mm | |
| 外观厚度 | 8.36/24.05 (Typ./Max.) mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比(W:H) | 0.672916667 | |
| 外观样式 | - | |
| 安装方式 | - | Side mounting holes (4-M3) on left, right bezel |
| 其它细节 | 重量 | 1.63±0.16Kgs |
| 表面处理 | 雾面，Hard coating (3H) | |
| 光学详情-基础信息 | 亮度(cd/m²) | 1000 (Typ.) |
| 对比度 | 5000:1 (Typ.) (透射) | |
| 最佳角度 | 全视角 | |
| 响应速度 | 20/5 (Typ.)(Tr/Td) ms | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 光学模式 | VA，常黑显示，透射式 | |
| 色彩性能 | 色度 | Wx:0.313; Wy:0.329 |
| 颜色数量 | 16.7M (8-bit) | |
| 色温 | 6485K | |
| 白场变动 | 1.25/1.33 (Typ./Max.)(9 points) | |
| 1931色域 | NTSC比值 | 0.7 |
| sRGB覆盖率 | 0.94 | |
| Adobe RGB覆盖率 | 0.73 | |
| DCI-P3覆盖率 | 0.73 | |
| Rec.2020覆盖率 | 0.52 | |
| 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 显示性能 | 阳光下可视性 | 是 |
| 透射率 | - | |
| 刷新频率 | - | 60Hz |
| 翻转扫描 | - | No |
| 功率总耗 | - | 44.54W (Typ.) |
| 信号电气 | 输入电流 | 0.7/0.8A (Typ./Max.) |
| 输入电压 | 5.0V (Typ.) | |
| 功率消耗 | 3.5/4.4W (Typ./Max.) | |
| 信号接口 | LVDS (2 ch, 8-bit) | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 接口详情 | 品牌 | 航空电子 |
| 型号 | FI-XB30SRL-HF11 | |
| 脚距 | 1.0 mm | |
| 脚数 | 30 pins | |
| 数量 | 1 pcs | |
| 脚定义 | LVDS-30P2C8B-160A | |
| 光源特征 | 灯管类型 | WLED |
| 数量 | 18S4P×2CN | |
| 位置 | 侧入式光源(顶部和底部) | |
| 可换性 | - | |
| 灯管形状 | 4串×2端子 | |
| 灯管寿命 | 50K (Min.) 小时 | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 接口详情 | 品牌 | 瀚荃 |
| 型号 | CI0110M1HR0-NH | |
| 脚距 | 2.0 mm | |
| 脚数 | 10 pins | |
| 数量 | 1 pcs | |
| 脚定义 | - | |
| 灯管驱动 | - | 含LED驱动 |
| 驱动电气 | 输入电压 | 12.0±1.2V |
| 输入电流 | 3.42A (Typ.) | |
| 功率消耗 | 41.04W (Typ.) | |
常见问题
这是一款21.5英寸、1920×1080、1000亮度、LVDS30pin、带背光驱动、宽温型的高亮工业液晶屏，属于比较典型的FHD全高清高亮工控屏，更适合室内高环境光和半户外可视性要求更强的设备。
Q1：这块屏适合什么设备？
更适合工业HMI、人机界面、医疗设备、检测仪器、工控一体机、嵌入式控制终端、室内高环境光显示设备、半户外设备。公开资料显示它是21.5寸、1920×1080、约1000cd/m²、89/89/89/89广视角，而且是工业显示应用取向，所以比普通250nit、300nit、400nit的室内屏更适合环境光更强、需要更高可视性的项目。
Q2：不适合什么场景？
它不太适合只追求低成本普通室内显示的项目，因为这块屏是高亮工业方案，规格会高于基础需求。它也不适合只支持eDP的主板平台，因为公开资料较一致地指向它采用双通道LVDS，而不是eDP。虽然它亮度已经做到1000nit，但如果项目是长期暴露在非常强的直射阳光下，仍然要把整机光学贴合、盖板反射率、散热和供电一并评估，不能只看面板亮度。前半段来自公开参数，后半段是高亮项目的工程判断。
Q3：选型时先核对哪几个关键参数？
先核对分辨率和尺寸。G215HVN01.3是21.5寸、1920×1080、16:9，这会直接影响主板输出、UI布局和触摸开窗尺寸。
再核对接口、针数和供电逻辑。公开资料里最一致的信息是它采用LVDS双通道，而且规格书明确写到LEDdriverboardisincluded。项目里做驱动板和线束时，要围绕双通道LVDS+30pin类方案去确认。
然后看亮度、视角和显示模式。这里公开资料基本一致，常见写法是1000nit、89/89/89/89、VA/NormallyBlack，而且对比度可到5000:1，说明它不只是高亮，黑位表现和层次感也比普通低对比屏更强。
最后看显示区和外形尺寸。公开资料显示它的有效显示区约476.64×268.11mm。这类21.5寸高亮屏，替代时前框开窗、安装孔位、厚度、散热空间和排线空间都要一起核。
Q4：替代时最容易出错的点是什么？
最容易错的第一点，是只看21.5寸FHD，不看亮度档位。这块屏是1000nit，和普通250nit、300nit、500nit的21.5寸屏不是同一档，现场观感会差很多。
第二点，是只看“都是LVDS”，不继续核对双通道、针脚定义、供电脚和背光控制脚。公开资料能确认它是dualchannelLVDS，但工业项目里白屏、花屏、背光异常，最常见还是线束和脚位没核准。这句话前半段来自公开规格，后半段是工业项目里很常见的工程经验判断。
第三点，是忽略它带LEDDriver。公开资料明确提到这块屏LEDdriverboardisincluded，所以替代时不能只看逻辑接口，背光控制逻辑也要一起确认。

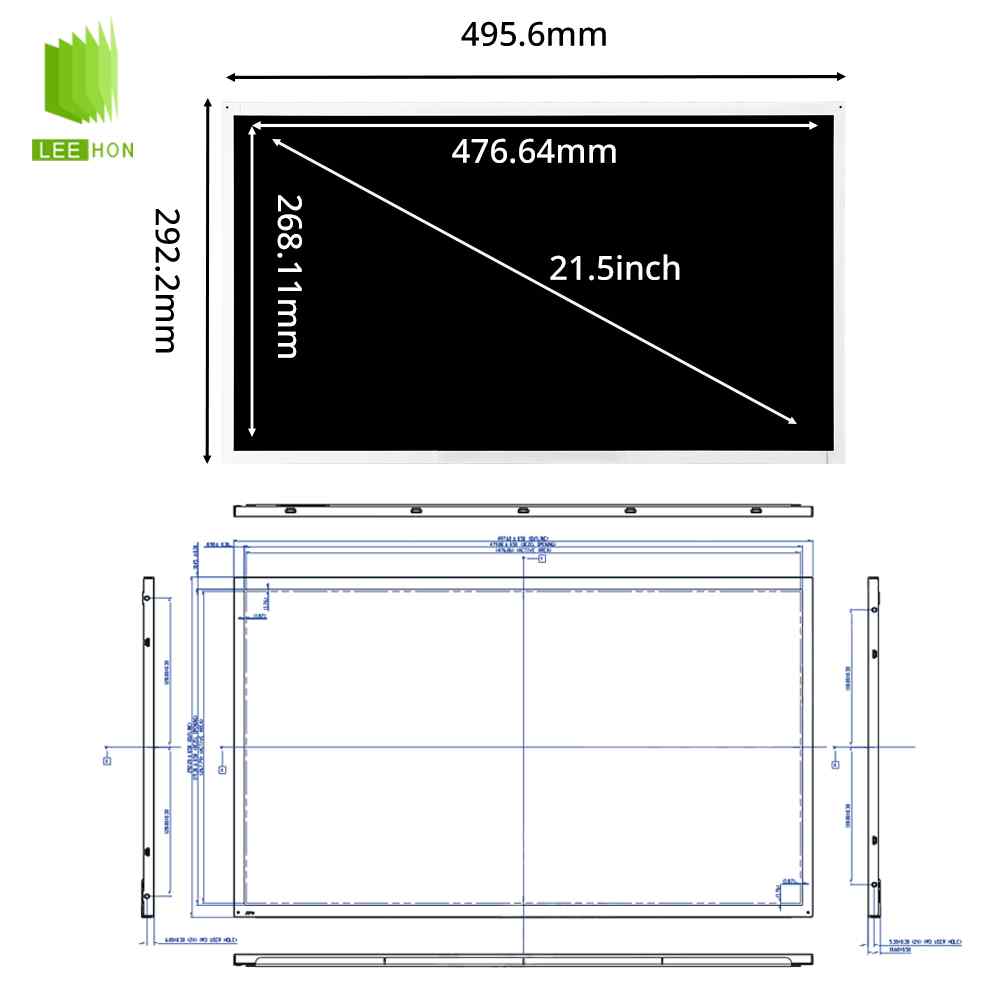

第四点，是忽略它和G215HAN系列的差别。你前面发过的G215HAN01.501也是21.5寸FHD，但它常见是500nit、AHVA；而G215HVN01.3公开资料显示常见是1000nit、VA。同尺寸同分辨率，不代表显示风格、亮度和应用定位一样。这一条里G215HVN01.3的参数来自本次检索，对G215HAN01.501的对比来自你前面已核对的型号信息。
Q5：配触摸、驱动板、线束时要注意什么？
配触摸时，要先核对显示区、外形区、玻璃开窗、FPC出口方向、控制板位置。这块屏的有效显示区约476.64×268.11mm，不能只按“21.5寸通用”去配总成。高亮屏做触摸时，盖板透过率和反光控制也很关键，这一点属于工程经验判断。
配驱动板时，至少要确认驱动板原生支持1920×1080、双通道LVDS，再继续确认背光控制逻辑。因为这块屏公开资料明确是dualchannelLVDS，而且带LEDDriver。
配线束时，重点核对30pin座子型号、针脚定义、供电脚、背光脚、屏蔽接地、排线方向。不要默认“同是30pinLVDS就差不多”，工业屏替代里线束就是最容易把对的屏配错的地方之一。这里“线束风险”是经验总结，接口与背光属性则有公开资料支持。
Q6：这块屏找替代型号时，优先怎么筛？
建议按这个顺序筛：
21.5寸→1920×1080→双通道LVDS→30pin类接口→亮度约1000nit→广视角/高对比→显示区476.64×268.11附近→带LEDDriver→工业宽温型。
这样筛会比只按“21.5寸FHD屏”找更稳，因为G215HVN01.3的关键点不只是尺寸和分辨率，还包括1000nit、双通道LVDS、带背光驱动、高对比和工业应用属性这几个组合特征。
