| 友达液晶模组G215HAN01.201 详情表 | ||
| 类别 | 项目 | 详情 |
| 基础信息 | 制造商 | 友达 |
| 型号 | G215HAN01.201 | |
| 类型 | a-Si TFT-LCD , 液晶模组 | |
| 应用产品 | - | |
| 对角尺寸 | 21.5寸 | |
| 型号别名 | - | |
| 典型特征 | - | |
| 应用环境 | 存储温度 | -20 ~ 60 °C |
| 工作温度 | -10 ~ 60 °C | |
| RoHS | - | |
| 抗振性能 | 1.5G (14.7 m/s²) | |
| 像素特征 | 解析度 | 1920(RGB)×1080, FHD |
| 点间距(mm) | 0.08265×0.24795 (H×V) | |
| 像素排列 | RGB垂直条状 | |
| 像素间距(mm) | 0.24795×0.24795 (H×V) [102PPI] | |

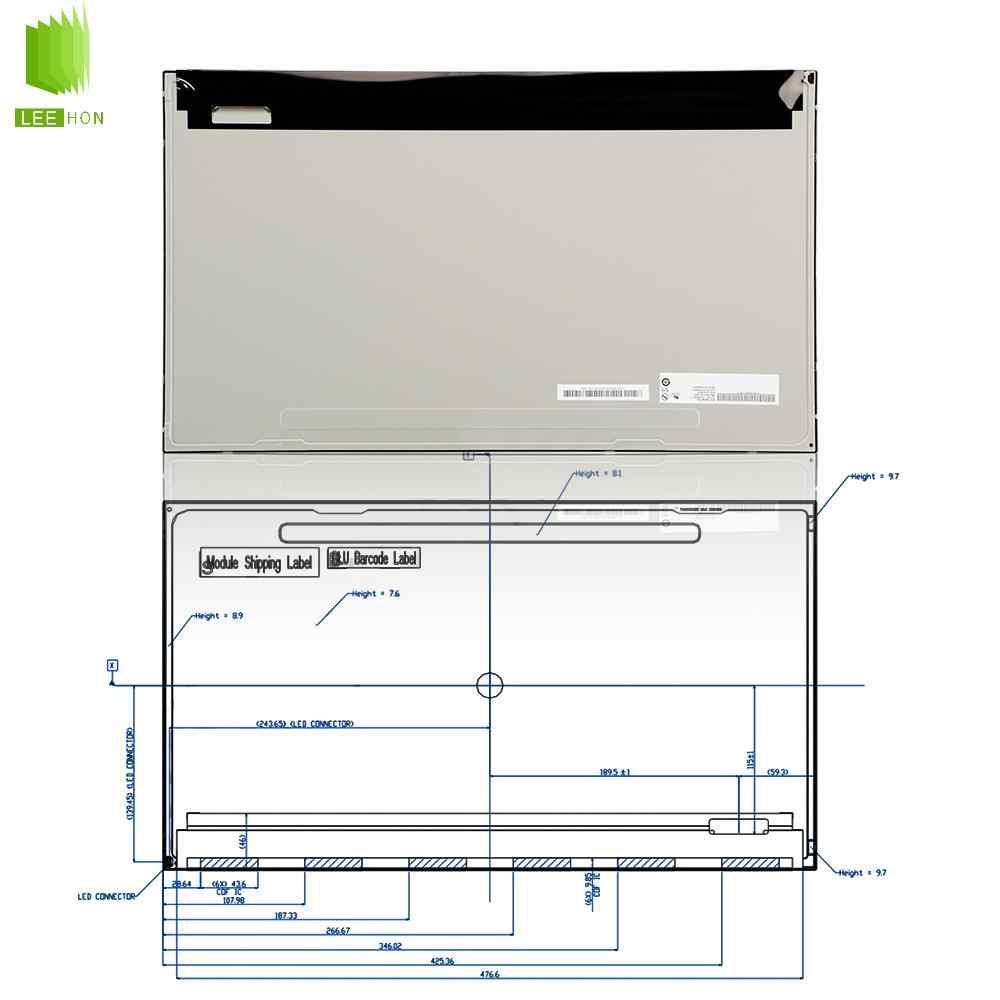

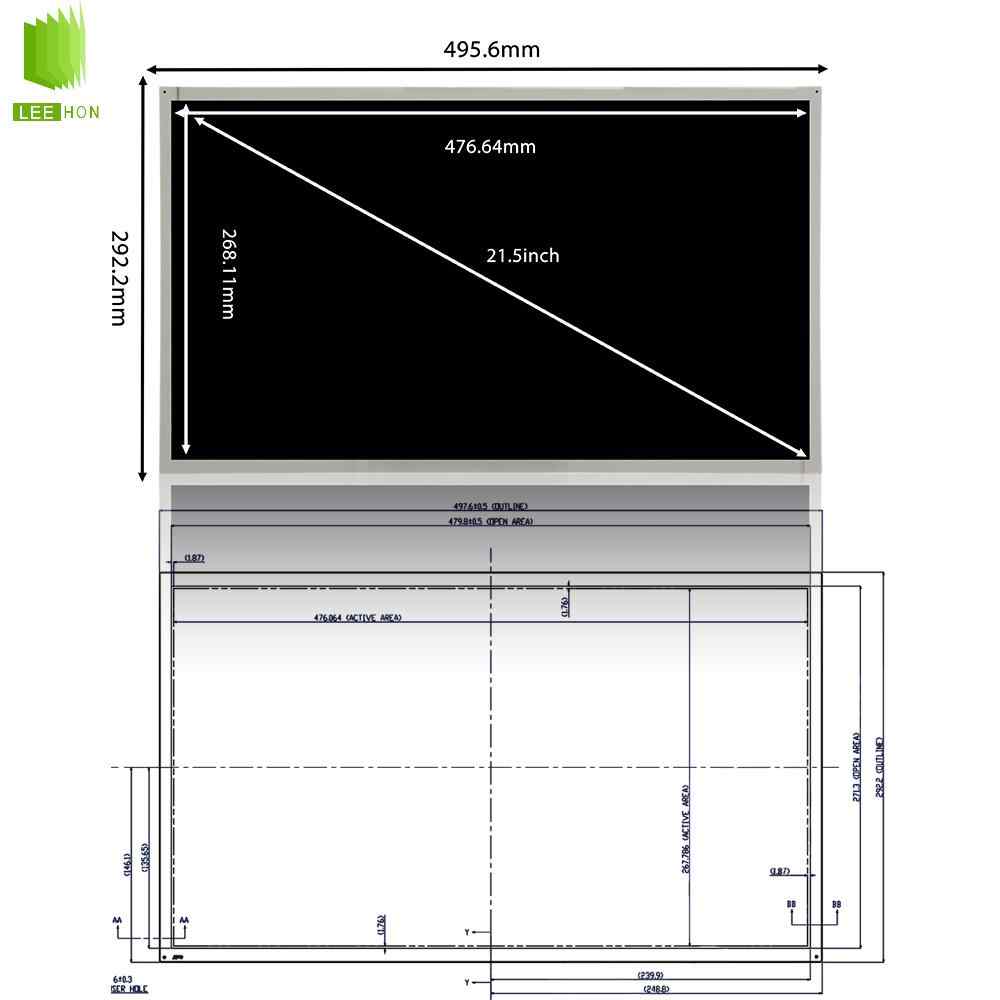

| 结构尺寸 | 显示区域(mm) | 476.064(H) × 267.786(V) |
| 开口区域(mm) | 479.8(H) × 271.3(V) | |
| 外观尺寸(mm) | 497.6(H) × 292.2(V) | |
| 外观厚度(mm) | 10.5±0.5 | |
| 外观特征 | 物理形状 | 平面矩形 |
| 外观样式 | - | |
| 宽高比 | 16:9 (H:V) | |
| 风景肖像 | 风景模式 | |
| 安装方式 | - | Side mounting holes (4-M3) on left, right bezel |
| 其它参数 | 重量 | 1.74Kgs (Typ.) |
| 表面处理 | 雾面，Hard coating (3H) | |
| 光学详情-基础信息 | 显示亮度 | 300 cd/m² (Typ.) |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 显示模式 | AHVA，常黑显示，透射式 | |
| 推荐视角 | 全视角 | |
| 响应时间(ms) | 12/10 (Typ.)(Tr/Td) | |
| 色彩性能 | 白色坐标 | Wx:0.313; Wy:0.329 |
| 支持颜色 | 16.7M (6-bit + Hi-FRC) | |
| 色温 | 6485K | |
| 亮度均匀性 | 1.18/1.25 (Typ./Max.)(9 points) | |
| 1931色域 | NTSC比值 | 0.74 |
| sRGB覆盖率 | 0.99 | |
| Adobe RGB覆盖率 | 0.76 | |
| DCI-P3覆盖率 | 0.77 | |
| Rec.2020覆盖率 | 0.55 | |
| 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 帧频率 | - | 60Hz |
| 翻转扫描 | - | No |
| 功率总耗 | - | 11.35W (Typ.) |
| 信号电气 | 电压供应 | 5.0V (Typ.) |
| 电流供应 | 0.46/0.55A (Typ./Max.) | |
| 功率消耗 | 2.3/2.75W (Typ./Max.) | |
| 信号类型 | - | LVDS (2 ch, 8-bit) |
| 逻辑电压 | - | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 接口详情 | 品牌 | 信盛精工 |
| 型号 | MSBKT2407P30HB | |
| 脚距 | 1.0 mm | |
| 脚数 | 30 pins | |
| 数量 | 1 pcs | |
| 脚定义 | LVDS-30P2C8B-160A | |
| 光源特征 | 光源类型 | WLED |
| 数量 | 12S4P | |
| 光源寿命 | 50K (Min.) 小时 | |
| 是否可换 | - | |
| 形状 | 4串 | |
| 光源位置 | 侧入式光源(右边) | |
| 灯管电气 | 电压供应 | 34.8/37.2V (Typ./Max.) |
| 电流供应 | 65mA (Typ.) | |
| 功率消耗 | 9.07W (Typ.) | |
| 光源接口特征 | 位置 | - |
| 类型 | 端子 | |
| 光源接口详情 | 品牌 | 恩得利 |
| 型号 | 3707K-S06N-21R | |
| 脚距 | 1.0 mm | |
| 脚数 | 6 pins | |
| 数量 | 1 pcs | |
| 脚定义 | BLE-6PINS-CCAACC | |
| 光源驱动 | - | 无 |
G215HAN01.201液晶屏常见问题
Q1：G215HAN01.201 基础规格是什么？
A：友达 21.5 英寸工业 TFT 液晶屏，16:9 常规比例，FHD 全高清 1920×1080，主打工控、商用中端固定显示场景。
Q2：亮度、面板与工作温区？
A：常规亮度 350cd/㎡，标配原装 IPS 广视角；标准工业温区 0℃~70℃，支持 7×24 小时长期连续开机运行。
Q3：接口与背光供电参数？
A：双通道 LVDS 标准接口，通用 30Pin 工控端子；3.3V 逻辑供电，WLED 背光支持 PWM 调光，适配常规驱动板与屏线。
Q4：主要适配哪些设备场景？
A：工业触控一体机、自助收银终端、商超广告屏、医疗辅助显示、车间操作台、嵌入式 21.5 寸工控整机。
Q5：同尺寸普通 21.5 寸屏能互换吗？
A：分辨率一致可适配；需核对 LVDS 时序、安装孔位与背光电压，IPS 视角优于 TN 款，装机可提升观看体验。
