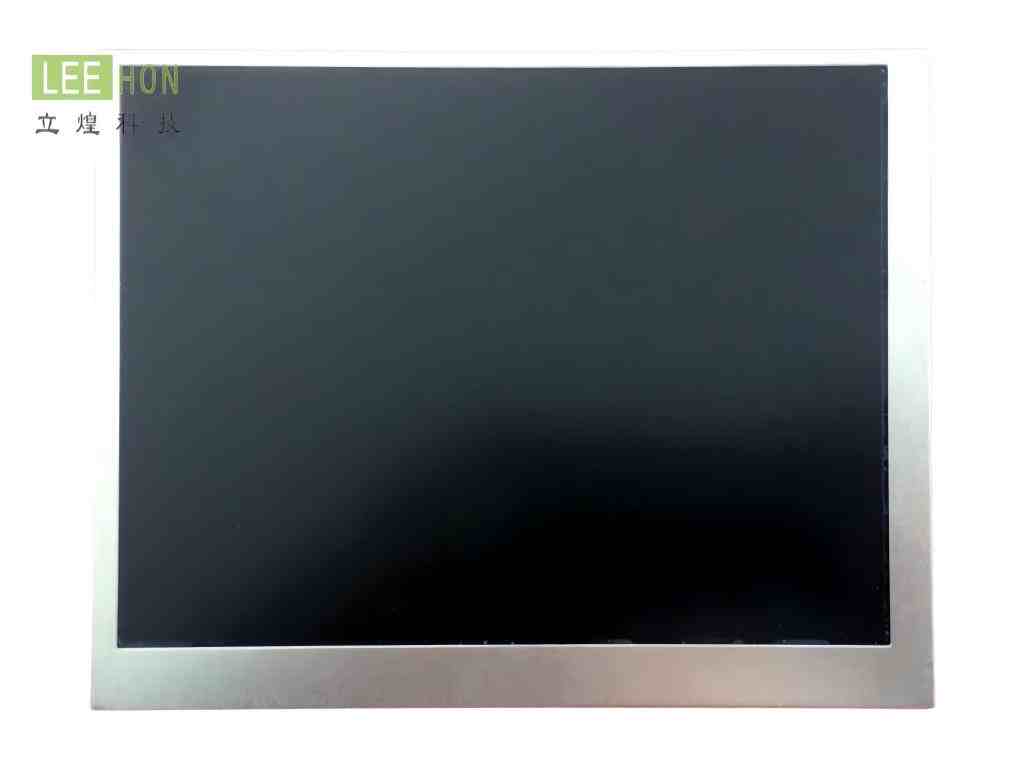

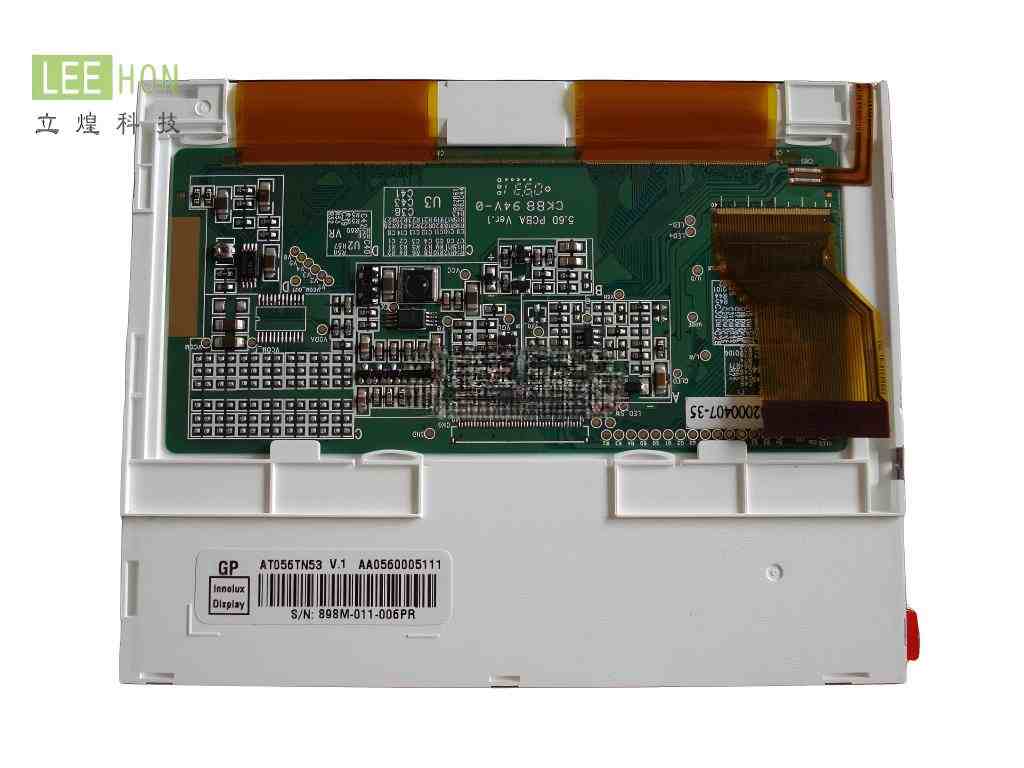

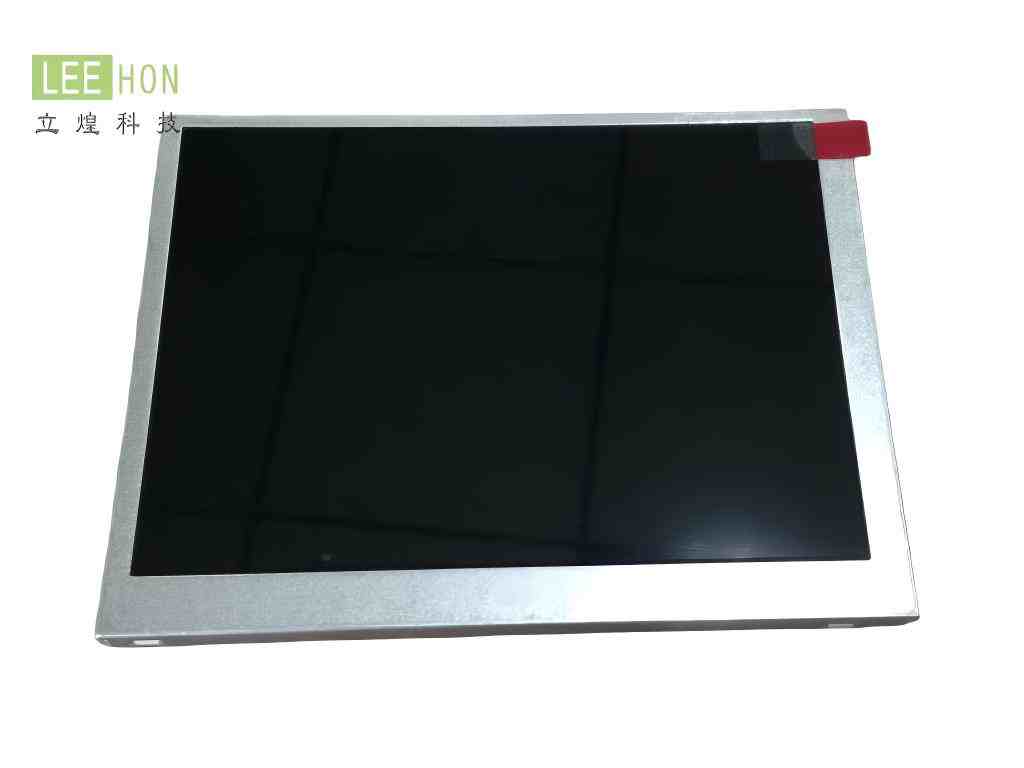

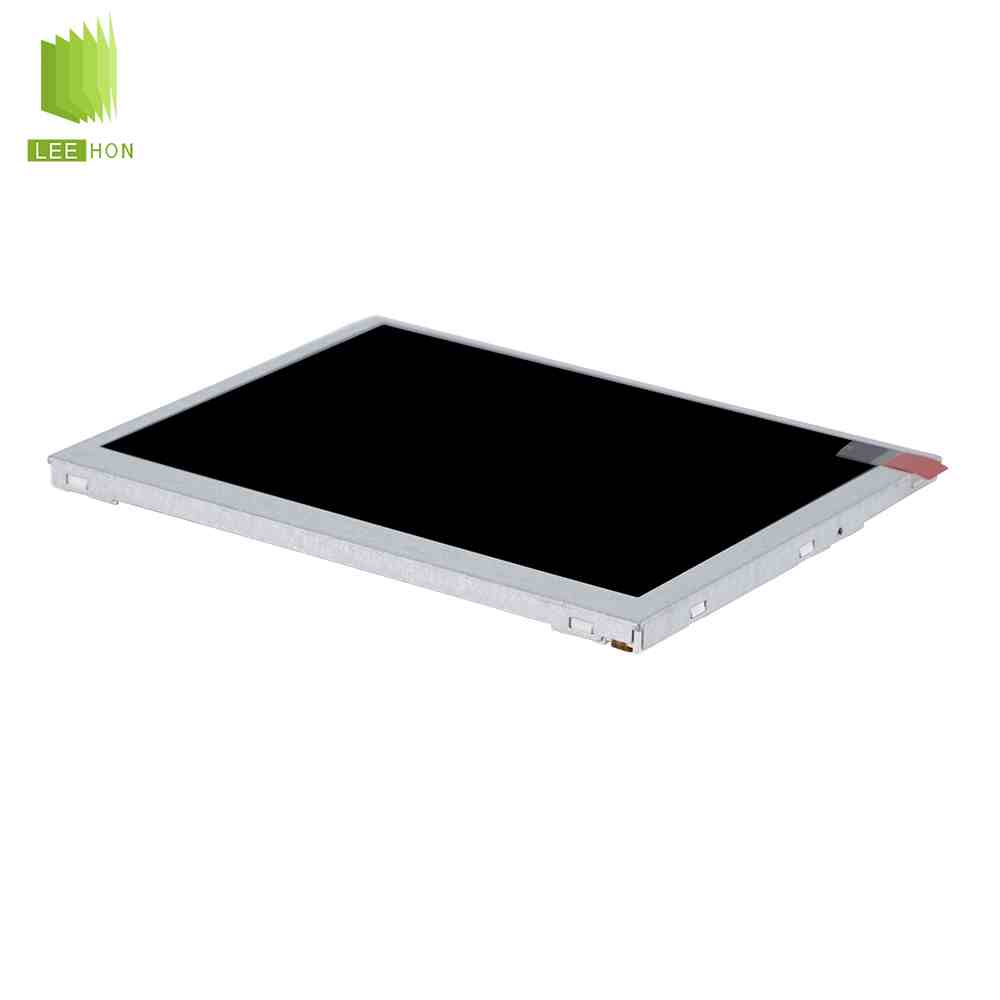

| 奇美群创LCD工业液晶屏AT056TN53 V.1结构详情 | ||||||||||||||||
| 像素特征： | 像素数量 | 640(RGB)×480,VGA | 点间距 | 0.0588×0.1764 mm(H×V) | ||||||||||||
| 像素布局 | RGB垂直条状? | 像素间距 | 0.1764×0.1764 mm(H×V)[143PPI] | |||||||||||||

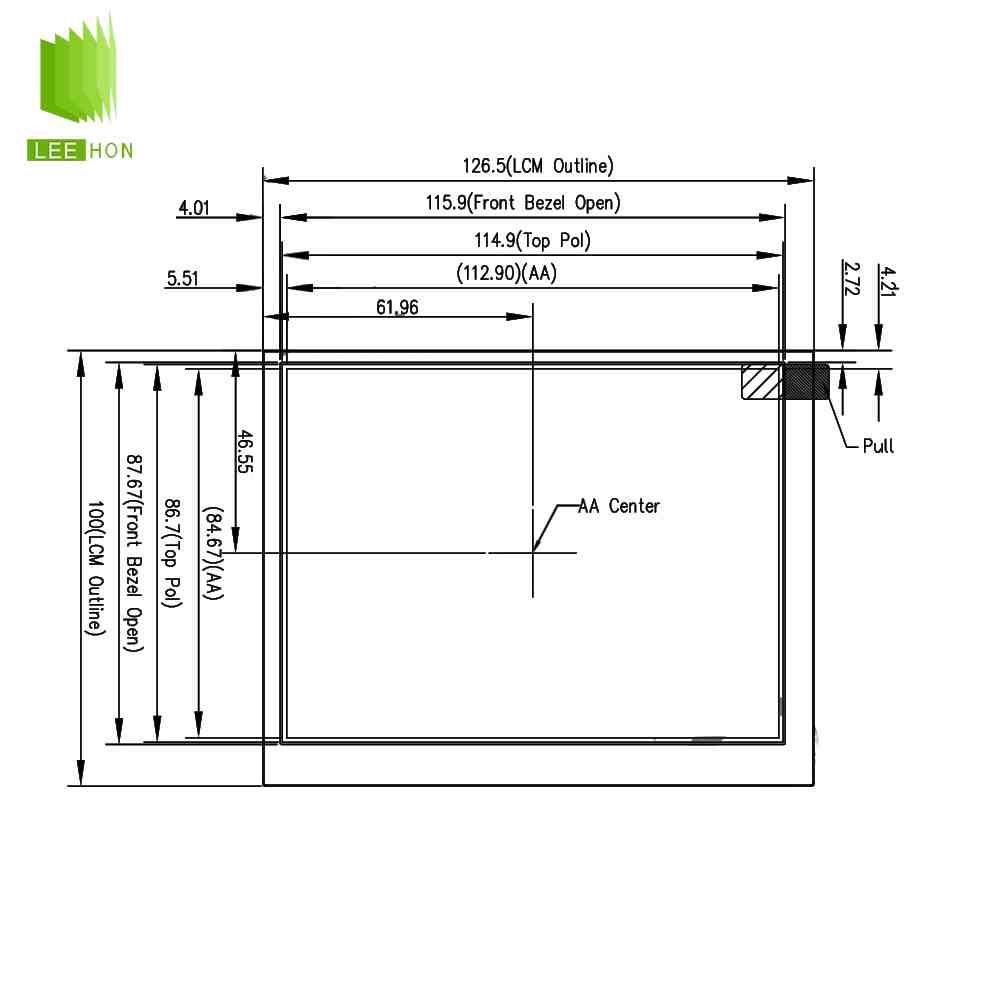

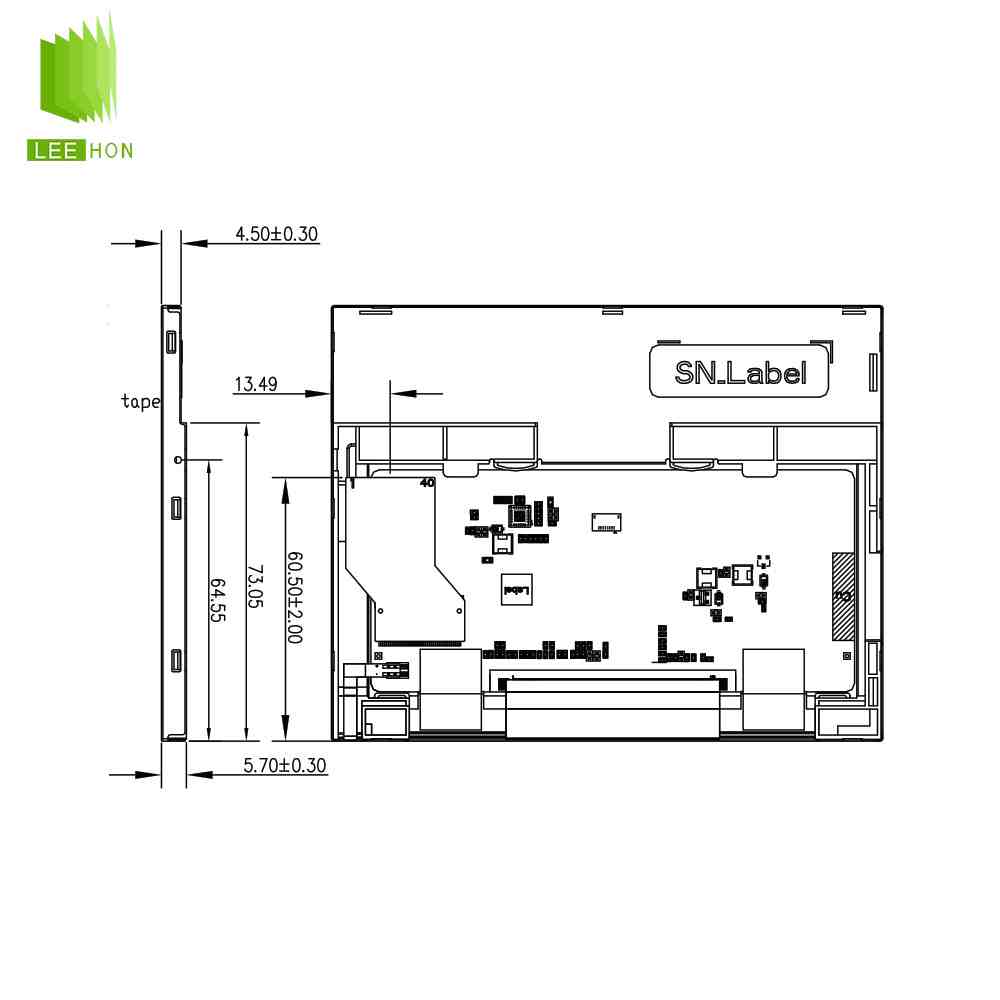

| 结构尺寸： | 显示区域 | 112.896×84.672 mm(H×V) | 可视区域 | 115.90×87.67 mm(H×V) | ||||||||||||
| 外观尺寸 | 126.5×100 mm(H×V) | 外观厚度 | 5.7±0.3 mm | |||||||||||||
| 外观特征： | 外观形状 | 平面矩形 | 风景肖像 | 风景模式 | ||||||||||||
| 宽高比 | 4:3(H:V) | 外观样式 | - | |||||||||||||
| 其它特征： | 重量 | 83.1g(Typ.) | 表面处理 | 雾面 | ||||||||||||
| 奇美液晶模组AT056TN53V.1光 学 详 情 | ||||||||||||||||
| 基本信息： | 面板亮度 | 500 cd/m²(Typ.) | 对比度 | 800:1(Typ.)(透射) | ||||||||||||
| 可视角度 | 70/70/50/70(Typ.)(CR≥10) | 光学模式 | TN,常白显示，透射式 | |||||||||||||
| 视角方向 | 6 o'dock | 反应时间 | 10/15(Typ.)(Tr/Td)ms | |||||||||||||
| 色彩性能： | 白色色度 | Wx:0.310;Wy:0.330 | 显示颜色 | 262K(6-bit) | ||||||||||||
| 色温 | 6638K | 亮度变动 | 1.33/1.43(Typ./Max.)(9 points) | |||||||||||||
| 奇美群创LCD工业液晶屏AT056TN53 V . 1电子详情 | ||||||||||||||||
| 工作频率： | 60Hz | |||||||||||||||
| 翻转扫描： | 转(水平/垂直) | |||||||||||||||
| 功率消耗： | 2.56W (Typ.) | |||||||||||||||
| 时序控制(T-CON): | Embedded T-CON | |||||||||||||||
| 奇美群创LCD工业液晶屏AT056TN53V . 1背光详情 | ||||||||||||||||
| 背光特征： | 灯管类型 | WLED | 数量 | 灯管寿命 | 20K(Min.)小时 | |||||||||||
| 是否可换 | 灯管形状 | 位置 | 侧入式光源 | |||||||||||||
| 接口特征： | 类型 | 包含在屏信号接口中 | 位置 | |||||||||||||
| 灯管驱动 | 含LED驱动器 | |||||||||||||||
| 驱动电气： | 电压输入 | 5.0±0.2V | 电流输入 | 380/450mA(Typ./Max.) | ||||||||||||
| 功耗 | 1.90W(Typ.) | |||||||||||||||
| 奇美群创LCD工业液晶屏AT056TN53 V.1信号详情 | ||||||||||||||||
| 信号系统： | Parallel RGB(1 ch,6-bit) | 信号逻辑电压 | 0≤VIL≤0.3VCC;0.7VCC≤VIH≤VCC | |||||||||||||
| 信号电气： | 电压输入 | 3.3V(Typ.) | 电流输入 | 200/250mA (Typ./Max.) | ||||||||||||
| 功耗 | 660mW(Typ.) | |||||||||||||||
| 接口特征： | 类型 | FPC | 位置 | |||||||||||||
| 品牌 | 型号 | 脚间距 | 脚数 | 数量 接口定义 | ||||||||||||
| FPC详情： | 0.5mm | 40 pins | 1 pcs DRGB-40P1C6B- | 260B | ||||||||||||
| 奇美群创LCD工业液晶屏AT056TN53 V.1包装详情 | ||||||||||||||||
| 包装类型 | 片/包装 | 箱数 | 包装长宽高(mm) | 毛重(Kgs) | 体积(m³) | 备注 | ||||||||||
| 纸箱 | 60 | 1 | 530×367×260 | N/A | 0.0506 | 20210802 | ||||||||||
| 纸箱 | 60 | 1 | 530×355×255 | 8.18 | 0.0480 | 20080603 | ||||||||||
| 纸箱 | 68 | 1 | 530×355×255 | 11.50 | 0.0480 | 20080417 | ||||||||||
常见问题
Q1：AT056TN53 V.1 最先核对哪几个“硬参数”，避免买错/接错？
A：先对齐核心规格： 5.6英寸、640×480（VGA）、TN常白透射、262K色、典型亮度约350 cd/m² 。这些决定了你系统的分辨率输出、UI布局与可视角预期。
Q2：它的接口/信号侧最容易踩坑是什么？
A：它属于 并行RGB输入（文档里以“18-bit RGB mode/DE、HS、VS、DCLK、R/G/B数据线”描述） ，常见坑是： 误把它当 LVDS/eDP 去配板；
位宽/线序没对上（18bit vs 24bit、RGB数据位、DE/HS/VS模式选择）导致花屏、颜色错乱。 建议严格按规格书的信号定义与时序来配主控与转接板。
Q3：上电时序要注意什么？为什么会“偶发黑屏/闪屏”？
A：要遵守它的 电源时序约束 ：先上电并稳定，再送数据；背光使能要晚于电源与数据稳定。规格书给了参考： t1＞50ms、t2＞200ms、t3＞200ms （数据包含 DE/VS/HS/DCLK 与 RGB 数据线）。时序不对很容易出现“偶发不亮、闪屏、初始化失败”。
Q4：背光（WLED）驱动有哪些关键注意事项？
A：两点最关键： 必须做限流/匹配驱动 ，不要把WLED当“随便给电压就行”；
文档对寿命有明确说明：LED寿命通常按 亮度衰减到初始的50% 定义，并提示 VLED高于5.0V可能会缩短寿命 （在25℃条件下的定义口径）。因此更要按规格的电压/电流与调光方式来做。
Q5：光学/装配上有哪些“先天特性”需要提前交代？
A：它是 TN面板 ，可视角与灰阶反转方向更敏感，资料给出的典型可视角（CR≥10）大致为 70/70/50/70 （不同方向不同）。装机时要确认用户的主要观看方向（上下左右），避免“装上去才发现从某个方向看发灰/反色”。
