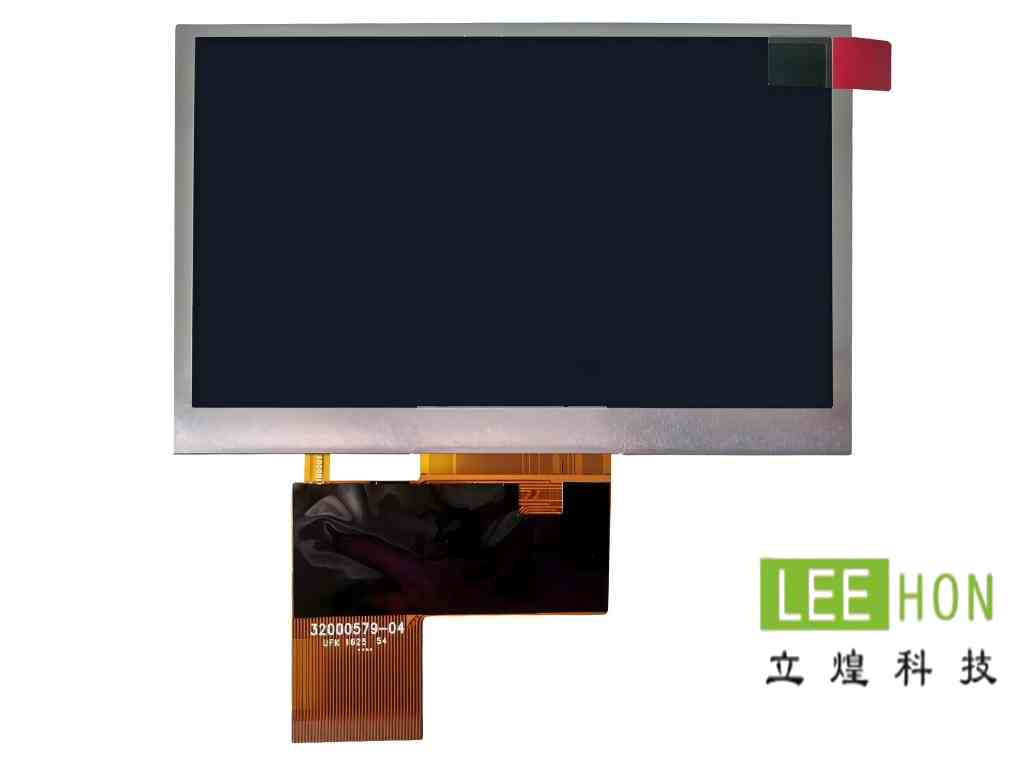

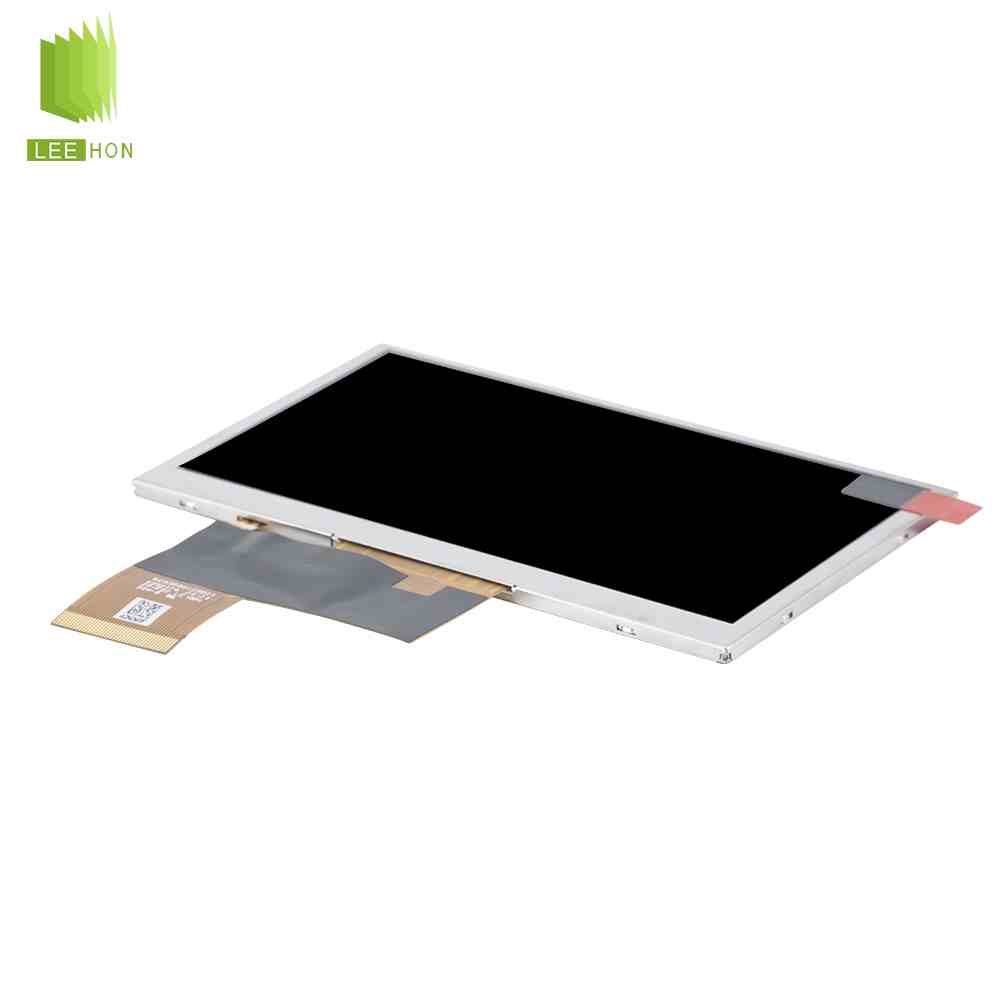

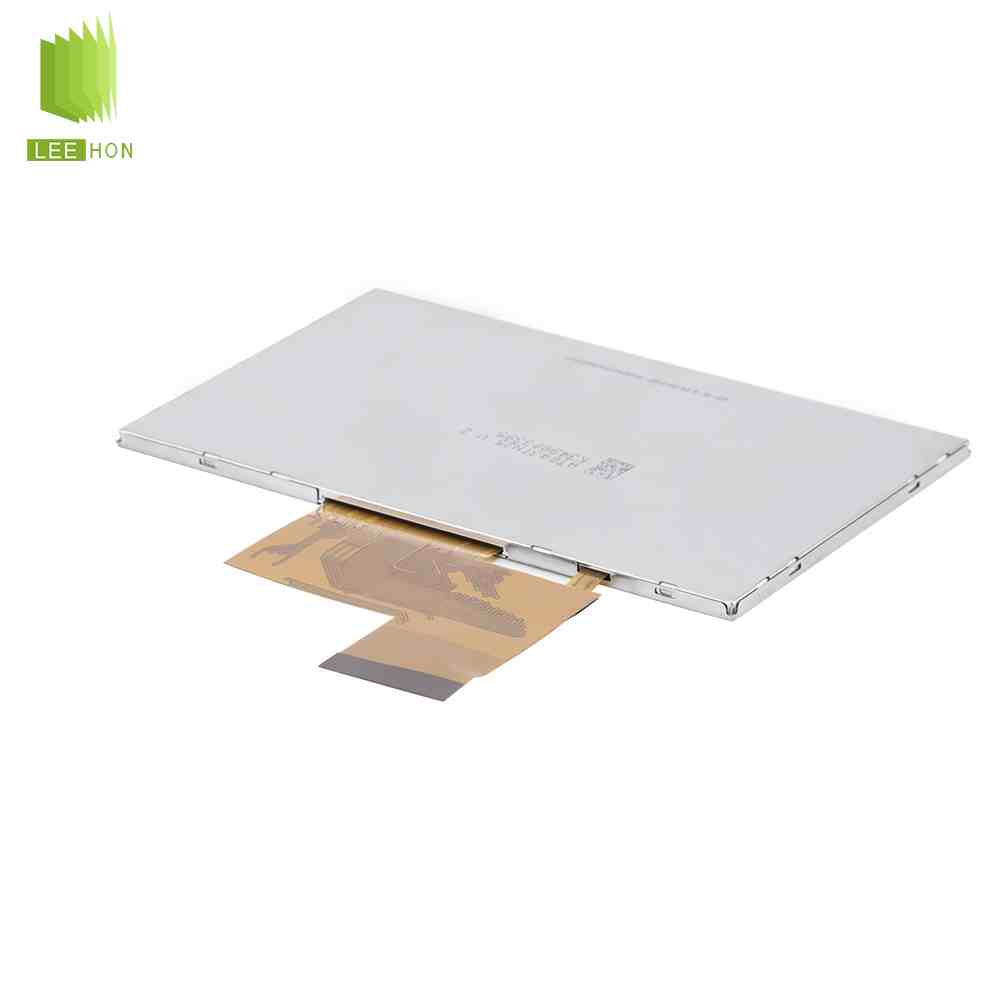

| 奇美4.3寸LCD液晶屏AT043TN25 V.2 详细信息表 | ||
| 类别 | 项目 | 详情 |
| 基础信息 | 品牌 | 群创 |
| 型号名称 | AT043TN25 V.2 | |
| 屏幕类型 | a-Si TFT-LCD , 液晶模组 | |
| 其它名称 | AT043TN25 V2 | |
| 屏幕尺寸 | 4.3吋 | |
| 适用于 | 车载、导航 | |
| 典型特征 | 白光LED背光，表面雾面 2 in 1 FPC | |
| 最大额定 | 工作温度 | -20 ~ 70 °C |
| 存储温度 | -30 ~ 80 °C | |
| RoHS | - | |
| 抗振能力 | - | |
| 备注信息 | 备注 | 2 in 1 FPC |

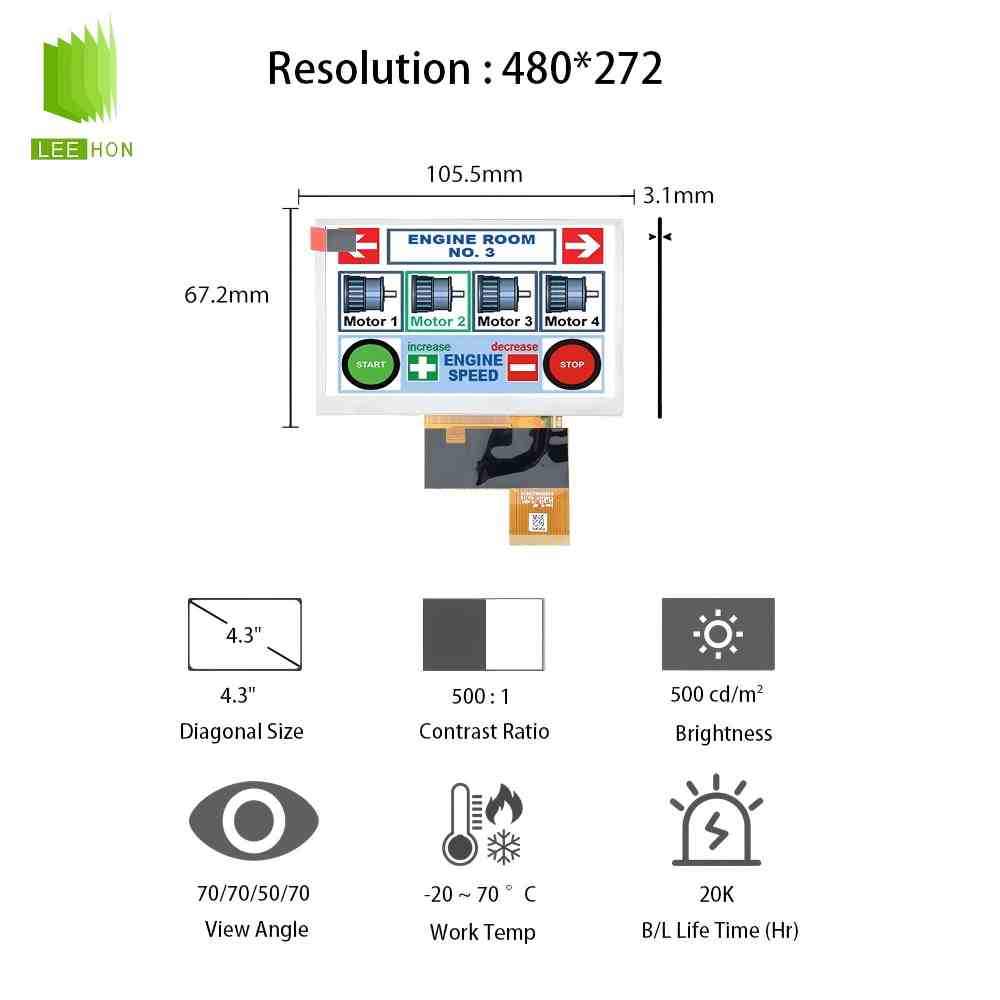

| 像素特征 | 分辨率 | 480(RGB)×272, WQVGA |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.066×0.198 mm | |
| 像素间距(W×H) | 0.198×0.198 mm [128PPI] | |

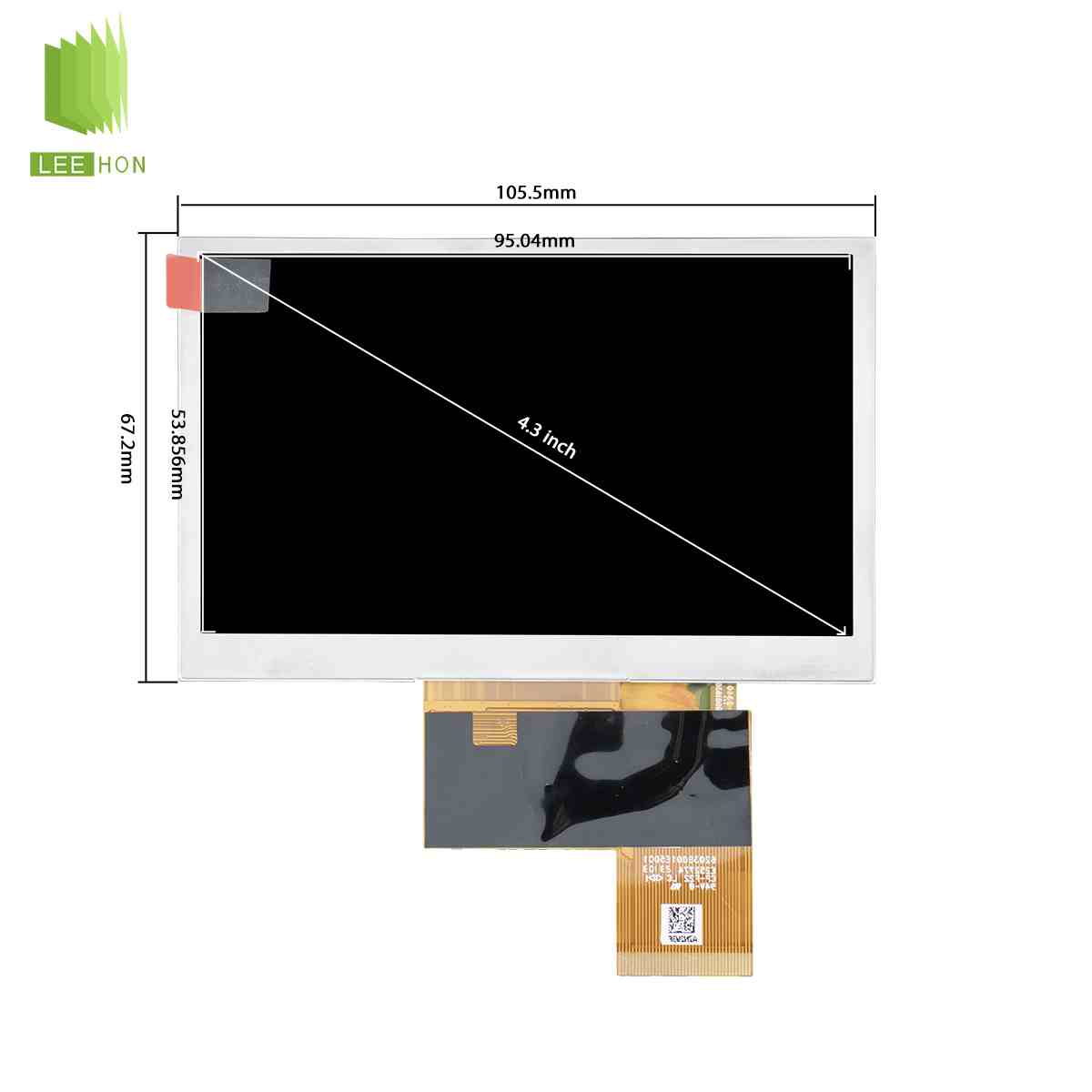

| 物理尺寸 | 显示尺寸 | 95.04(W)×53.856(H) mm |
| 外观尺寸 | 105.5(W)×67.2(H) mm | |
| 可视尺寸 | 98.7(W)×57.5(H) mm | |
| 外观厚度 | 2.9±0.2 mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比(W:H) | 0.672916667 | |
| 外观样式 | - | |
| 其它细节 | 重量 | 45.0g (Typ.) |
| 表面处理 | 雾面 | |
| 光学详情 | 亮度(cd/m²) | 500 (Typ.) |
| 对比度 | 500:1 (Typ.) (透射) | |
| 最佳角度 | 6 o'clock | |
| 响应速度 | 10/15 (Typ.)(Tr/Td) ms | |
| 可视角度 | 70/70/50/70 (Typ.)(CR≥10) | |
| 光学模式 | TN，常白显示，透射式 | |
| 色彩性能 | 色度 | Wx:0.310; Wy:0.330 |
| 颜色数量 | 16.7M (8-bit) | |
| 色温 | 6638K | |
| 白场变动 | 1.33/1.43 (Typ./Max.)(9 points) | |
| 电子详情 | 刷新频率 | 60Hz |
| 翻转扫描 | No | |
| 时序控制 (T-CON) | Embedded T-CON | |
| 信号电气 | 输入电流 | 17/25mA (Typ./Max.) |
| 输入电压 | 3.3V (Typ.) | |
| 功率消耗 | 0.056W (Typ.) | |
| 信号接口 | Parallel RGB (1 ch, 8-bit) | |
| 逻辑电压 | 逻辑电压范围 | GND≤VIL≤0.2VDD; 0.8VDD≤VIH≤VDD |
| 接口特征 | 位置 | - |
| 类型 | FPC | |
| 信号详情 | 品牌 | - |
| 型号 | - | |
| 脚距 | 0.5 mm | |
| 脚数 | 40 pins | |
| 数量 | 1 pcs | |
| 灯管特征 | 灯管类型 | WLED |
| 数量 | 8S1P | |
| 位置 | 侧入式光源 | |
| 可换性 | - | |
| 灯管形状 | 1串 | |
| 灯管寿命 | 20K (Min.) 小时 | |
| 灯管电气 | 输入电压 | 24.3/25.7/27V (Min./Typ./Max.) |
| 输入电流 | 20±2.0mA | |
| 功率消耗 | 0.51W (Typ.) | |
| 发光接口特征 | 位置 | - |
| 类型 | 包含在屏信号接口中 | |
| 灯管驱动 | 驱动情况 | 无 |
| 包装详情 | 包装类型 | 纸箱 |
| 片/包装 | 80 | |
| 箱数 | 1 | |
| 包装长宽高(mm) | 375×280×210 | |
| 毛重 (Kgs) | 7.1 | |
| 体积(m³) | 0.0221 | |
| 备注 | - | |
常见问题
Q1：AT043TN25 V.2 适合什么设备，不适合什么场景？
A：这块屏更适合 工控小屏 HMI、仪器仪表、便携终端、小型嵌入式控制面板 这类对尺寸要求紧凑、分辨率以基础图形界面为主的设备；因为它是 4.3 英寸、480×272、3.3V 供电 的小尺寸 TFT 模组。它不太适合 主板只有 LVDS / eDP / MIPI 输出 的方案，也不太适合 希望直接长线驱动显示屏 的场景，因为它的接口本质上是并行数字 RGB 类接口，不是 LVDS。
Q2：选型时先核对哪 3–5 个关键参数？
A：这块屏建议先核对 5 项：
1、尺寸和分辨率：4.3 英寸、480×272；
2、结构尺寸：105.5×67.2×2.9 mm；
3、显示区尺寸：95.04×53.856 mm；
4、接口与连接器：40pin，推荐连接器 FH19SC-40S-0.5SH；
5、供电与背光：VDD 典型 3.3V，LED 背光典型 25.7V / 20mA。
这几项对不上，项目基本就不能直接替。
Q3：替代时最容易出错的点是什么？
A：最容易错的不是“同样 4.3 寸、同样 480×272”，而是 接口和背光条件。这块屏的 40pin 定义里明确有 R0~R7、G0~G7、B0~B7、CLK、DISP、DE，说明它走的是数字 RGB 类接口；如果替代屏虽然尺寸一样，但改成别的接口体系，或者 pin 定义不同，就很容易出现 点不亮、花屏、颜色异常。另外，这块屏背光典型条件是 25.7V / 20mA，如果替代屏的背光电压电流条件不同，原来的背光驱动也不能直接照搬。
Q4：配触摸、驱动板、线束时要注意什么？
A：先说驱动板：要确认驱动板能输出和这块屏匹配的 数字 RGB 信号，并且时钟条件能覆盖规格书给出的 7–12 MHz 范围。再说线束：因为它是 40pin、0.5mm pitch，不能只看“插得上”，还要核对 电源脚、背光脚、RGB 数据脚、CLK / DISP / DE 是否一一对应。触摸方面，规格书给出的只是显示模组和背光接口，没有触摸接口定义，所以如果项目要加触摸，应该按 外加触摸方案 单独核对，不要把触摸和显示当成一套接口。
Q5：这块屏还有哪些实际使用注意事项？
A：这块屏有两个很关键的使用点。
第一，上下电时序 要按规格做，规格书明确要求按给定的 power sequence 处理，目的是避免 latch-up 或 LCD 直流异常工作。
第二，环境和可靠性边界要守住：官方给出的 工作温度 -20~70℃、存储温度 -30~80℃，并提示 不能结露；另外可靠性页还给出了高低温、热冲击、振动、静电等测试条件，所以整机项目里，电源、结构、散热和防凝露都不能省。
