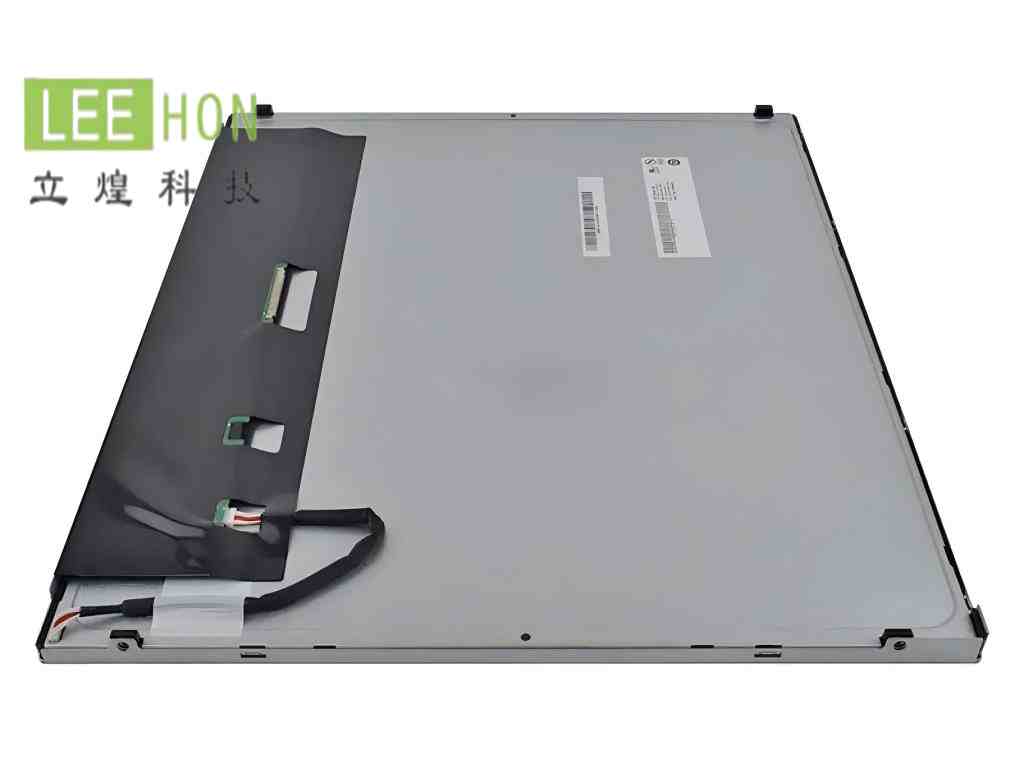

| 友达17寸液晶屏幕G170EG01 V104 详情表 | ||
| 类别 | 项目 | 详情 |
| 基本信息 | 面板品牌 | - |
| 面板型号 | G170EG01 V104 | |
| 面板尺寸 | 17.0英寸 | |
| 面板应用 | - | |
| 面板类型 | a-Si TFT-LCD , 液晶模组 | |
| 型号别名 | - | |
| 工作环境 | 工作温度 | -30 ~ 85 °C |
| 存储温度 | -30 ~ 85 °C | |
| RoHS状态 | - | |
| 耐振动性 | 1.5G (14.7 m/s²) | |
| 典型特征 | - | - |
| 像素特征 | 像素数量 | 1280(RGB)×1024, SXGA |
| 点间距 | 0.088×0.264 mm (H×V) | |
| 像素布局 | RGB垂直条状 | |
| 像素间距 | 0.264×0.264 mm (H×V) [96PPI] | |
| 结构尺寸 | 显示区域 | 337.92×270.336 mm (H×V) |
| 可视区域 | 341.6×274.0 mm (H×V) | |
| 外观尺寸 | 358.5×296.5 mm (H×V) | |
| 外观厚度 | 12.95 (Max.) mm | |
| 外观特征 | 外观形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比 | 5:4 (H:V) | |
| 外观样式 | - | |
| 安装孔位 | - | Side mounting holes (4-M3) on left, right bezel |
| 其它特征 | 重量 | 1.35Kgs (Typ.) |
| 表面处理 | 雾面，Hard coating (3H) | |
| 光学详情 | 面板亮度 | 350 cd/m² (Typ.) |
| 对比度 | 800:1 (Typ.) (透射) | |
| 可视角度 | 80/80/60/80 (Typ.)(CR≥10) | |
| 光学模式 | TN，常白显示，透射式 | |
| 视角方向 | 6 o'clock | |
| 反应时间 | 20/10 (Typ.)(Tr/Td) ms | |
| 色彩性能 | 白色色度 | Wx:0.313; Wy:0.329 |
| 显示颜色 | 16.7M (8-bit) | |
| 色温 | 6485K | |
| 亮度变动 | 1.25/1.33 (Typ./Max.)(9 points) | |
| 1931色域 | NTSC比值 | 0.71 |
| sRGB覆盖率 | 0.92 | |
| Adobe RGB覆盖率 | 0.71 | |
| DCI-P3覆盖率 | 0.74 | |
| Rec.2020覆盖率 | 0.53 | |
| 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 电子详情 | 工作频率 | 60Hz |
| 翻转扫描 | No | |
| 功率消耗 | 16W (Typ.) | |
| 背光特征 | 灯管类型 | WLED |
| 数量 | - | |
| 灯管寿命 | 50K (Min.) 小时 | |
| 是否可换 | No | |
| 灯管形状 | - | |
| 位置 | 侧入式光源(顶部) | |
| 接口特征 | 类型 | 端子 |
| 位置 | - | |
| 灯管驱动 | 含LED驱动 | |
| 接口详情 | 品牌 | 信盛精工 |
| 型号 | MSB24038P6 | |
| 脚间距 | 1.25 mm | |
| 脚数 | 6 pins | |
| 数量 | 1 pcs | |
| 接口定义 | - | |
| 驱动电气 | 电压输入 | 10.8/12.0/12.6V (Min./Typ./Max.) |
| 电流输入 | 0.75/0.83A (Typ./Max.) | |
| 功耗 | 9.0/10.0W (Typ./Max.) | |
| 信号系统 | 信号类型 | LVDS (2 ch, 8-bit) |
| 信号逻辑电压 | - | |
| 信号电气 | 电压输入 | 5.0V (Typ.) |
| 电流输入 | 1.4/1.68A (Typ./Max.) | |
| 功耗 | 7.0/8.4W (Typ./Max.) | |
| 信号接口特征 | 类型 | 端子 |
| 位置 | - | |
| 端子详情 | 品牌 | 信盛精工 |
| 型号 | MSCKT2407P30B | |
| 脚间距 | 1.0 mm | |
| 脚数 | 30 pins | |
| 数量 | 1 pcs | |
| 接口定义 | LVDS-30P2C8B-190A | |
G170EG01V104液晶屏常见问题
Q1：这块屏适合什么设备以及场景？
A：适合 工控一体机/IPC、机床与产线HMI、医疗设备终端、机柜嵌入式显示等需要 5:4 画面、稳定供电和长时间运行的设备（17"、SXGA 1280×1024、亮度常见为 350 cd/m²）。
不太适合：
1、强户外直射阳光且不做遮阳/光学方案的应用（350nit通常更偏室内/半户外）；
2、只支持 eDP/HDMI 直连、没有 LVDS 输出的主板方案；
3、想“屏自带触摸”的项目（此屏默认 无触控，需外配触摸方案）。
Q2：选型时先核对哪 3–5 个关键参数？
A：建议先锁死这 5 项：
1、尺寸/比例：17"、5:4；
2、分辨率：1280×1024（SXGA）；
3、接口：2 Channel LVDS（双通道LVDS）；
4、亮度/背光：典型 350 cd/m²，并且屏上集成LED Driver（背光驱动在屏内）；
5、结构尺寸/表面：外形尺寸、可视区与表面处理（雾面/硬化3H等）要与前壳压框匹配，避免装配后漏光/白斑。
Q3：G170EG01V104替代时最容易出错的点是什么？
A：高频翻车点主要有 4 个：
1、把“同为17寸/同分辨率”当可替代：接口可能不是双通道LVDS，或位深/时序窗口不同，结果花屏/闪屏；
2、LVDS pin数相同但 mapping 不同：通道A/B（Odd/Even）映射不一致最常见；
3、背光架构搞错：本屏是“屏内置LED driver”，若替代成“无驱动需外置恒流”或相反，会导致不亮/闪烁/亮度不可控；
4、结构厚度/固定点差异：装得上但长期出白斑、漏光、边角暗，返工成本最高。
Q4：G170EG01V104配触摸时要注意什么？
A：这型号本体 without touch，做触控要外配（PCAP/电阻/红外框均可）。
关键注意：
1、触摸链路与显示链路分开：显示走 LVDS，触摸多为 USB/I²C（取决于触摸控制器）；
2、结构叠层：加触摸玻璃后压框受力要均匀，避免挤压面板产生白斑；
3、抗干扰：工控现场电机/变频器多，触摸线束要远离背光/电源大电流线，接地与屏蔽要规划好。
Q5：G170EG01V104配驱动板、线束时要注意什么？
A：
1、驱动板必须支持 1280×1024 + 双通道LVDS，最好是“可配置时序”的板，别用只支持常见16:9的固化板；
2、LVDS 线束：差分对等长、阻抗/屏蔽规范、线尽量短，远离电源与高噪声器件，减少闪屏/噪点；
3、背光：因为屏内置 LED driver，整机侧通常提供背光使能/调光控制即可（具体脚位与逻辑按你拿到的规格书 pinout 对照），别按“外置恒流背光”的思路乱接。
