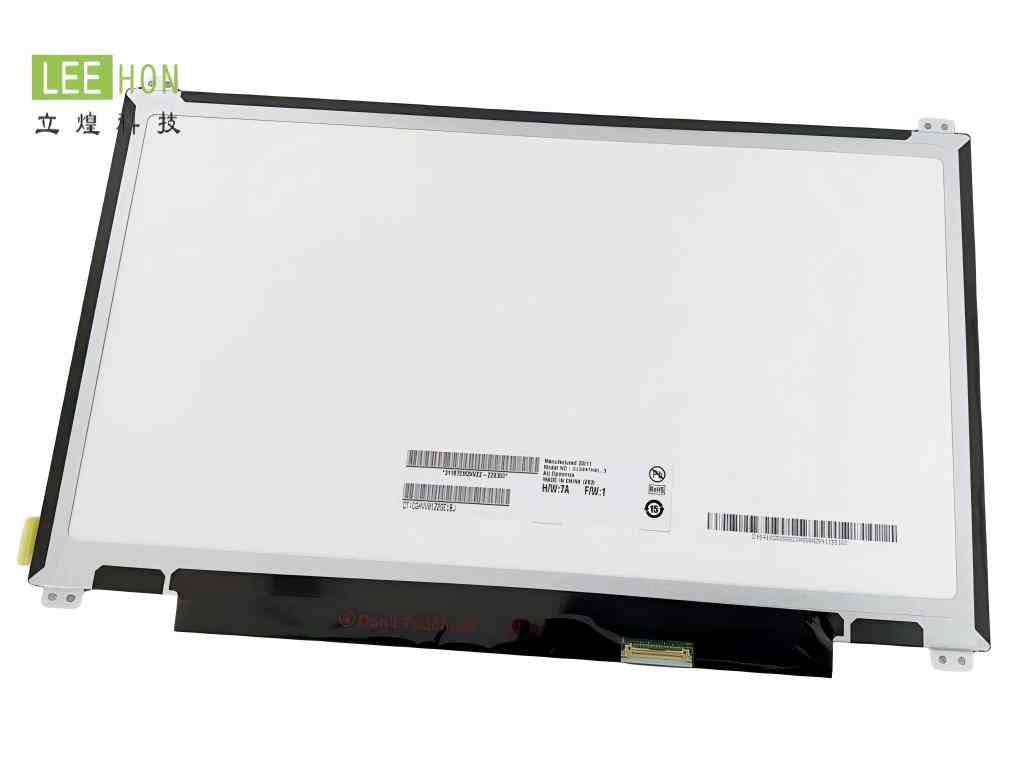

| 友达13.3寸液晶屏G133XTN01.3规格详情表 | ||
| 类别 | 参数 | 详情 |
| 基本信息 | 制造商 | 友达 |
| 型号 | G133XTN01.3 | |
| 类型 | 液晶模组 a-Si TFT-LCD | |
| 应用产品 | 工业 | |
| 对角尺寸 | 13.3" | |
| 别名 | AUO162C | |
| 应用环境 | 存储温度 | -20 ~~ 60 °C |
| 工作温度 | 0 ~~ 50 °C | |
| RoHS | - | |
| 抗振性能 | 1.5G (14.7 m/s²) | |
| 典型特征 | - | - |
| 备注信息 | - | eDP1.2 |
| 像素特征 | 解析度 | 1366(RGB)×768, WXGA |
| 点间距(mm) | 0.0716×0.2148 (H×V) | |
| 像素排列 | RGB垂直条状 | |
| 像素间距(mm) | 0.2148×0.2148 (H×V) [118PPI] | |
| 结构尺寸 | 显示区域(mm) | 293.42(H) × 164.97(V) |
| 开口区域(mm) | - | |
| 外观尺寸(mm) | 306.3(H) × 195.2(V) | |
| 外观厚度(mm) | 3.0 (Max.) | |
| 外观特征 | 物理形状 | 平面矩形 |
| 外观形状 | 薄屏 (PCBA平直, 厚度≤3.2mm) | |
| 宽高比 | 16:9 (H:V) | |
| 风景肖像 | 风景模式 | |
| 安装方式 | - | Face mounting holes (8 pcs) on up, down slugs |
| 其它参数 | 重量 | 250g (Max.) |
| 表面处理 | 雾面，Hard coating (3H) | |
| 光学详情 | 显示亮度 | 220 cd/m² (Typ.) |
| 对比度 | 400:1 (Typ.) (透射) | |
| 可视角度 | 45/45/15/35 (Typ.)(CR≥10) | |
| 显示模式 | TN，常白显示，透射式 | |
| 视角方向 | 6 o'clock | |
| 响应时间(ms) | 8 (Typ.)(Tr+Td) | |
| 色彩性能 | 白色坐标 | X:0.313; Y:0.329 |
| 支持颜色 | 262K (6-bit) | |
| 色温 | 6485K | |
| 亮度均匀性 | 1.25/1.60 (Max.)(5/13 points) | |
| 1931色域 | NTSC比值 | 0.43 |
| sRGB覆盖率 | 0.61 | |
| Adobe RGB覆盖率 | 0.45 | |
| DCI-P3覆盖率 | 0.45 | |
| Rec.2020覆盖率 | 0.32 | |
| 色域说明 | - | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| 帧频率 | - | 60Hz |
| 翻转扫描 | - | No |
| 功率总耗 | - | 2.6W (Typ.) |
| 信号电气 | 电压供应 | 3.3V (Typ.) |
| 电流供应 | 227mA (Max.) | |
| 功耗 | 0.75W (Max.) | |
| 信号类型 | - | eDP (1 Lane), eDP1.2 |
| 逻辑电压 | - | |
| 接口特征 | 位置 | 背面 |
| 类型 | 端子 | |
| 接口详情 | 品牌 | I-PEX |
| 型号 | 20455-030E-76B | |
| 数量 | 1 pcs | |
| 脚数 | 30 pins | |
| 脚距 | 0.5 mm | |
| 脚定义 | EDP-30P1L-030A | |
| 光源特征 | 光源类型 | WLED |
| 光源形状 | - | |
| 位置 | 侧入式光源 | |
| 数量 | - | |
| 是否可换 | - | |
| 灯管寿命 | 15K (Min.) 小时 | |
| 接口特征 | 位置 | - |
| 类型 | 包含在屏信号接口中 | |
| 背光驱动 | - | 含LED驱动 |
| 驱动电气 | 电压供应 | 5.0/12.0/21.0V (Min./Typ./Max.) |
| 电流供应 | - | |
| 功耗 | 1.85W (Max.) | |
G133XTN01.3常见问题
1：这块屏适合什么设备？不适合什么场景？
A：
适合：工控小型一体机/IPC、仪器仪表HMI、便携式检测设备、医疗辅机终端等对“13.3寸宽屏+成本可控”有需求的设备；这类应用通常室内/机柜环境为主。该型号常见规格为13.3"、1366×768、亮度约220cd/m²、对比度约400:1、WLED背光、TN视角相对窄。
不太适合：
1）强户外直射阳光（220nit读数吃力，除非你另做高亮/遮阳/贴合方案）。
2）对广视角/色彩一致性要求非常高的视觉类场景（TN路线更容易“角度一变就发灰/反色”）。
Q2：选型时先核对哪3–5个关键参数？
A：优先核对这5项（能最快排掉不兼容）：
1）分辨率：1366×768是否与你主控/系统输出匹配。
2）接口类型：是LVDS还是eDP（这个料号在不同渠道信息里出现过“LVDS40pin”与“eDP”两种说法，务必以你拿到的datasheet/供货批次为准）。
3）供电电压：信号电压常见标注3.3V。
4）背光与驱动：WLED，且有渠道标注“含LED驱动/背光驱动”，要确认你整机侧需要提供什么（仅PWM/EN？还是外置恒流？）。
5）结构尺寸/厚度：13.3"里外形、孔位、边框宽度差异很大，先对结构再谈替代（同尺寸不等于同结构）。
Q3：替代时最容易出错的点是什么？
A：最常翻车的4个点：
1）把“13.3寸+1366×768”当成可互换条件：接口可能不同（LVDSvseDP），直接导致点不亮。
2）同为40pin仍不通：pin数一样但pin定义/mapping（通道、位宽、背光脚位）不同，会花屏或背光异常。
3）背光驱动架构搞错：有的批次/同系列料号是“屏端带驱动”，有的需要外置恒流；替代时不确认就会出现“不亮/闪烁/亮度不可控”。
4）视角路线不同导致观感翻车：TN/常白屏装到“主要观看方向”不合适的位置，会被用户认为“屏差”。
Q4：配触摸（PCAP/电阻）要注意什么？
A：
1）这型号常见信息为无触摸，触摸需要外配（PCAP玻璃/电阻/红外框）。
2）显示链路与触摸链路分开：显示走LVDS/eDP；触摸控制器多走USB或I²C，线束别混走。
3）工控环境要重视EMI/ESD：触摸漂移/乱点很多不是触摸坏，而是接地、屏蔽、线束与背光/电源大电流并行导致的干扰问题。
Q5：配驱动板、线束时要注意什么（点亮率与稳定性关键）？
A：
1）先锁死接口：如果你的屏是LVDS，驱动板必须是LVDS面板输出；如果是eDP，就必须选eDP输出（别用“HDMI直插屏”的误解）。
2）线束/走线：LVDS/eDP都是高速差分，要求等长、阻抗、屏蔽、线尽量短，远离背光电源/电机线，避免闪屏噪点。
3）背光控制：确认你这批屏到底是“屏端带驱动”还是“外置恒流”，再决定PWM/EN怎么接；别凭经验硬接。
