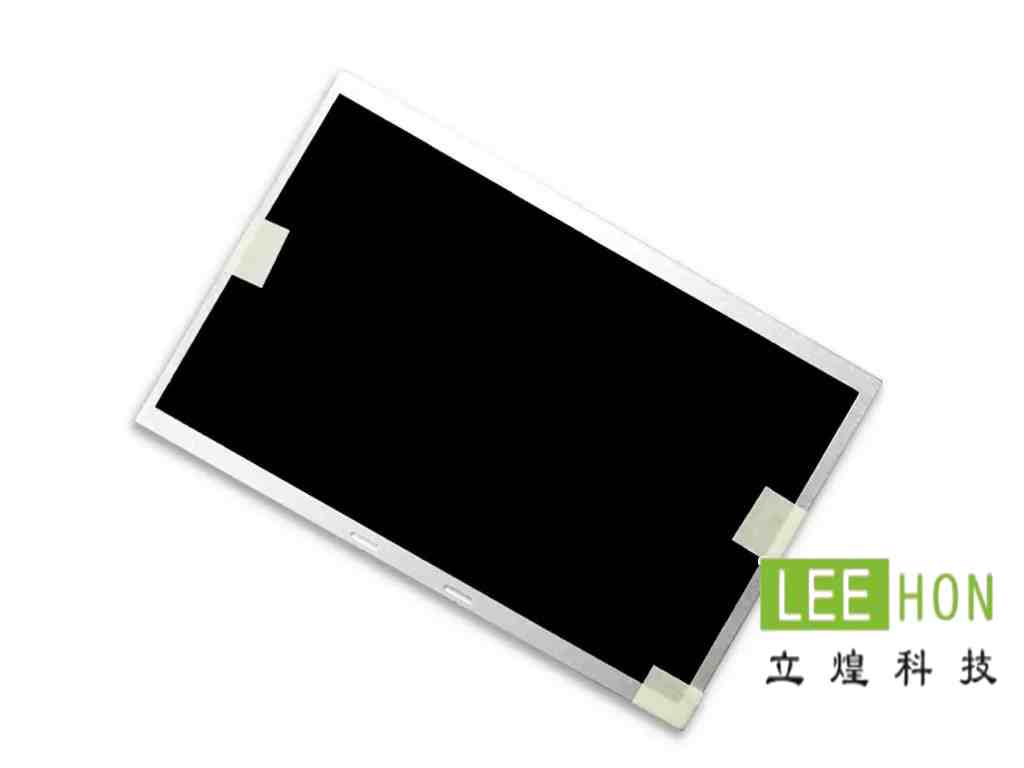

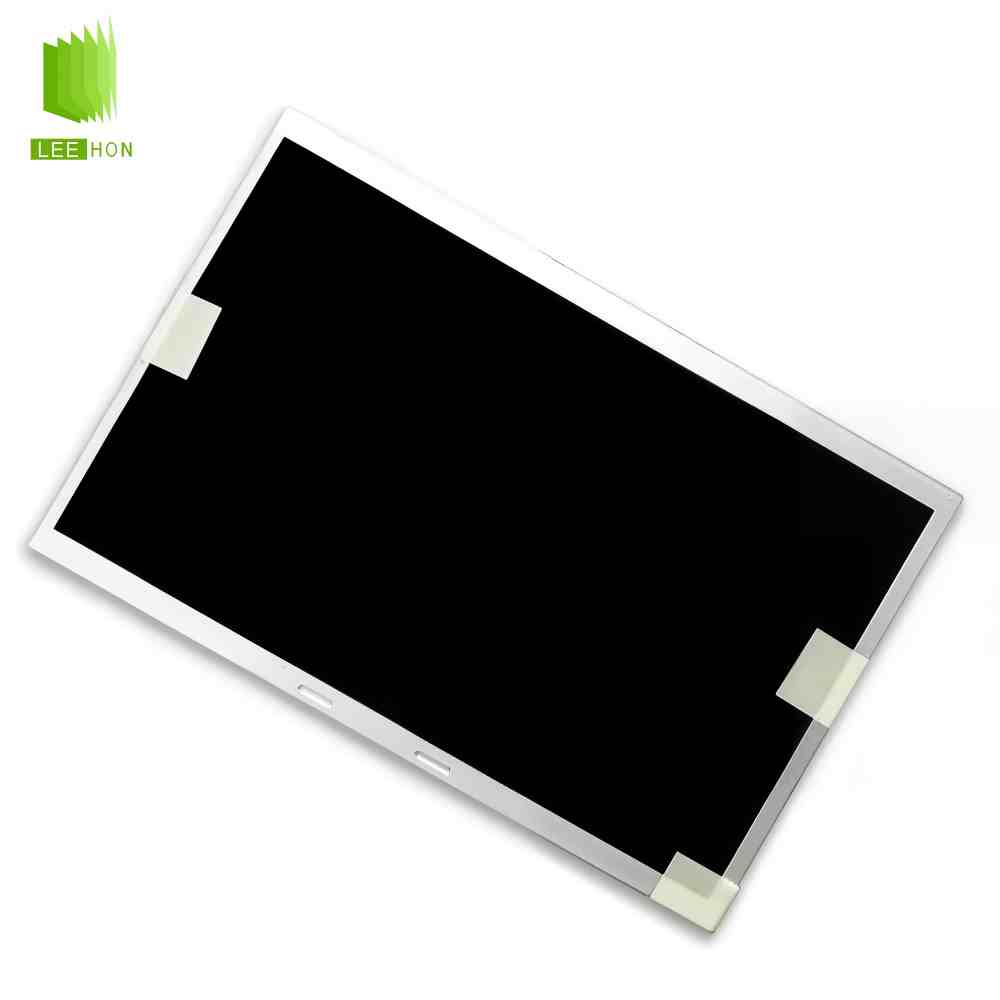

| 友达12.1寸LCD液晶模组G121EAN01.6 详情表 | ||
| 类别 | 项目 | 详情 |
| 基础信息 | 品牌 | 友达 |
| 型号名称 | G121EAN01.6 | |
| 屏幕类型 | a-Si TFT-LCD , 液晶模组 | |
| 其它名称 | - | |
| 屏幕尺寸 | 12.1寸 | |
| 适用于 | 工业 | |
| 典型特征 | sRGB，宽温，白光LED背光，寿命大于5万小时，含LED驱动器，表面雾面 | |
| 最大额定 | 工作温度 | -30 ~ 85 °C |
| 存储温度 | -30 ~ 85 °C | |
| RoHS | - | |
| 抗振能力 | 1.5G (14.7 m/s²) | |
| 像素特征 | 分辨率 | 1280(RGB)×800, WXGA |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.068×0.204 mm | |
| 像素间距(W×H) | 0.204×0.204 mm [124PPI] | |
| 物理尺寸 | 显示尺寸 | 261.12(W)×163.2(H) mm |
| 外观尺寸 | 278(W)×184(H) mm | |
| 可视尺寸 | 264.22(W)×168.12(H) mm | |
| 外观厚度 | 6.49/9.52 (Typ./Max.) mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比(W:H) | 0.673611111 | |
| 外观样式 | - | |
| 安装方式 | - | Side mounting holes (4-M2) on left, right bezel |
| 其它细节 | 重量 | 480g (Max.) |
| 表面处理 | 雾面，Hard coating (3H) | |
| 光学详情 | 亮度(cd/m²) | 400 (Typ.) |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 最佳角度 | 全视角 | |
| 响应速度 | 25 (Typ.)(Tr+Td) ms | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 光学模式 | AHVA，常黑显示，透射式 | |
| 色彩性能 | 色度 | Wx:0.313; Wy:0.329 |
| 颜色数量 | 16.2M (6-bit + FRC) | |
| 色温 | 6485K | |
| 白场变动 | 1.33 (Max.)(5 points) | |
| 1931色域 | NTSC比值 | 0.73 |
| sRGB覆盖率 | 0.99 | |
| Adobe RGB覆盖率 | 0.75 | |
| DCI-P3覆盖率 | 0.75 | |
| Rec.2020覆盖率 | 0.54 | |
| 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 刷新频率 | - | 60Hz |
| 翻转扫描 | - | No |
| 功率总耗 | - | 6.75W (Typ.) |
| 信号电气 | 输入电流 | 470/500mA (Typ./Max.) |
| 输入电压 | 3.3V (Typ.) | |
| 功率消耗 | 1.55/1.65W (Typ./Max.) | |
| 信号接口 | eDP (1 Lane) | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 信号详情 | 品牌 | 信盛精工 |
| 型号 | MSAK24025P30 | |
| 脚距 | 0.5 mm | |
| 脚数 | 30 pins | |
| 数量 | 1 pcs | |
| 脚定义 | - | |
| 灯管特征 | 灯管类型 | WLED |
| 数量 | - | |
| 位置 | 侧入式光源 | |
| 可换性 | - | |
| 灯管形状 | - | |
| 灯管寿命 | 50K (Min.) 小时 | |
| 接口特征 | 位置 | - |
| 类型 | 包含在屏信号接口中 | |
| 灯管驱动 | - | 含LED驱动 |
| 驱动电气 | 输入电压 | 12.0±1.2V |
| 输入电流 | 0.43/0.48A (Typ./Max.) | |
| 功率消耗 | 5.2/5.74W (Typ./Max.) | |
常见问题
这是一款12.1英寸、1280×800、400亮度、广视角、工业向LVDS屏，特点是画面比例更适合新一点的人机界面，显示效果比传统4:3工控屏更细腻。
Q1：这块屏适合什么设备？
更适合工业控制终端、HMI人机界面、医疗设备、检测仪器、车载显示、嵌入式操作面板这类既要稳定性，也希望界面比老款800×600、1024×768更清晰一点的设备。它是12.1英寸、1280×800、16:10比例，同时属于广视角AHVA/NormallyBlack路线，更适合多人查看或侧看场景。
Q2：不适合什么场景？
它不太适合极高亮户外直射场景，因为公开规格显示亮度约400cd/m²，在室内和一般工业环境够用，但如果设备长期在强日照下使用，通常还要继续往更高亮方案看。
另外，它也不适合那种只支持eDP的新平台主板，因为这块屏属于LVDS方案，平台接口不对就不能直接上。
Q3：选型时先核对哪几个关键参数？
先核对下面这几项：
第一，分辨率和比例。
G121EAN01.6是1280×800，16:10。这一步非常关键，因为同样是12.1寸，市场上还有800×600、1024×768的4:3屏，也有同尺寸不同亮度、不同接口的宽屏版本。
第二，接口类型。
这块屏属于LVDS工业屏路线。实际项目里，很多人只看分辨率和尺寸，没先确认主板输出是不是LVDS，结果后面驱动板和线束全得重做。
第三，亮度和光学模式。
它亮度约400cd/m²，对比度约1000:1，而且是AHVA、广视角、NormallyBlack，这意味着它在可视角度和观感一致性上会比传统TN屏更友好。
第四，显示区和外形尺寸。
公开规格里可确认显示区约261.12×163.2mm。替代时不能只认“12.1寸”，还要确认前框开窗、固定结构、厚度、排线出口方向。
Q4：替代时最容易出错的点是什么？
最容易错的地方主要有这几个：
一是把同系列不同版本当成完全通用。
G121EAN01这个系列版本不少，像.0、.1、.2、.3、.6等，虽然尺寸和分辨率常常接近，但亮度、寿命、背光、接口细节不一定完全一样，替代时不能只看前半段型号。
二是只看12.1寸，不看比例。
12.1寸既有4:3，也有16:10。G121EAN01.6是1280×800宽屏，如果原机前框、UI、触摸玻璃是按4:3做的，替代时很容易出结构和显示比例问题。
三是只看“LVDS”，不看线序。
就算同为LVDS，针脚定义、供电脚、背光控制脚、时序脚也可能不同。项目里最常见的白屏、花屏、闪屏，很多都不是屏坏，而是线束没核准。这个点在工业屏替代里尤其常见。基于公开资料，我能确认它是LVDS方案，但具体针脚仍建议以规格书和原机实测为准。
四是忽略亮度差。
这个型号约400nit，而同系列有些版本会更高亮。替代时如果只看“能点亮”，不看亮度和观感，装机后很容易出现“参数对了，但现场效果差一截”的问题。
Q5：配触摸、驱动板、线束时要注意什么？
建议分开看：
配触摸时：
先核对可视区、外形区、玻璃开窗、FPC出口方向、控制板位置。这块屏显示区是261.12×163.2mm，属于12.1寸宽屏结构，不能直接按老款4:3触摸总成去套。
配驱动板时：
驱动板至少要支持1280×800的LVDS输出时序，同时要确认供电逻辑、背光控制和调光方式。很多板子纸面上支持12.1寸，但未必对这组时序和接口细节完全兼容。
配线束时：
重点核对屏端接口型号、针脚定义、供电脚、背光脚、屏蔽接地、排线方向。尤其是同系列替代时，最容易因为“看起来像同款”而忽略线序差异。这个环节不确认，轻则花屏，重则烧板。这个风险判断是基于工业屏常见替代逻辑做的经验总结。
Q6：这块屏的替代型号该怎么筛？
建议按这个顺序筛：
12.1寸→1280×800→16:10→LVDS→广视角→亮度约400nit→显示区261.12×163.2附近→工业温度和寿命要求。
这样筛会比只按“12.1寸宽屏”找更稳，因为G121EAN01.6的价值点不只是尺寸，而是宽屏分辨率、广视角和工业应用属性的组合。
