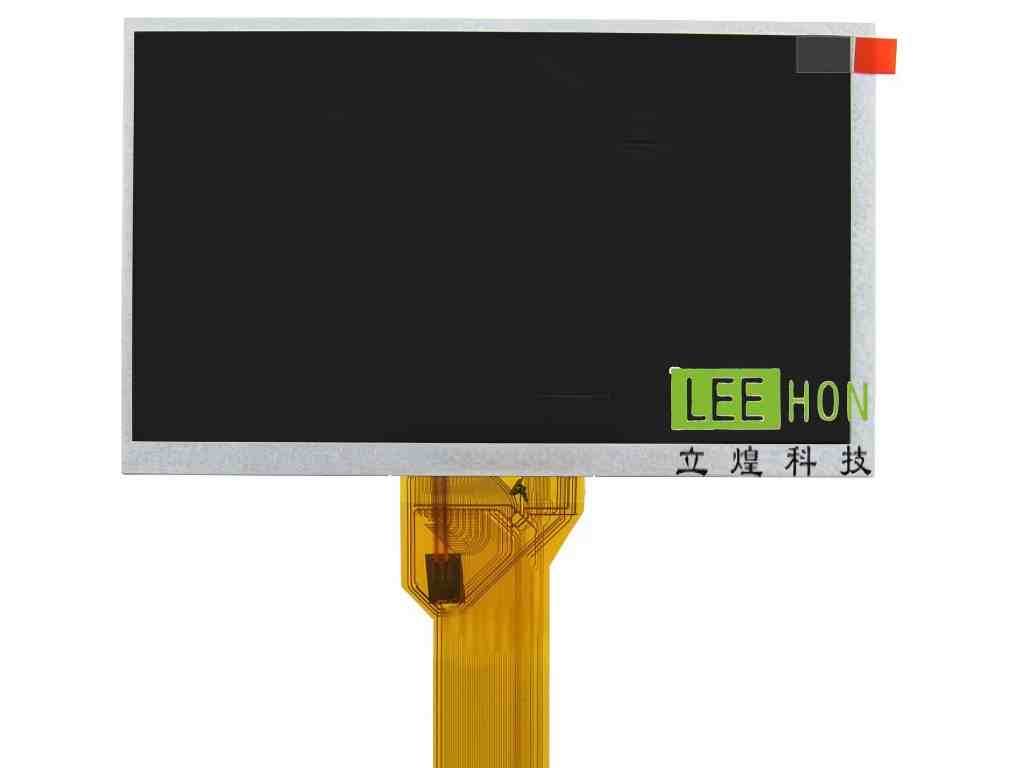

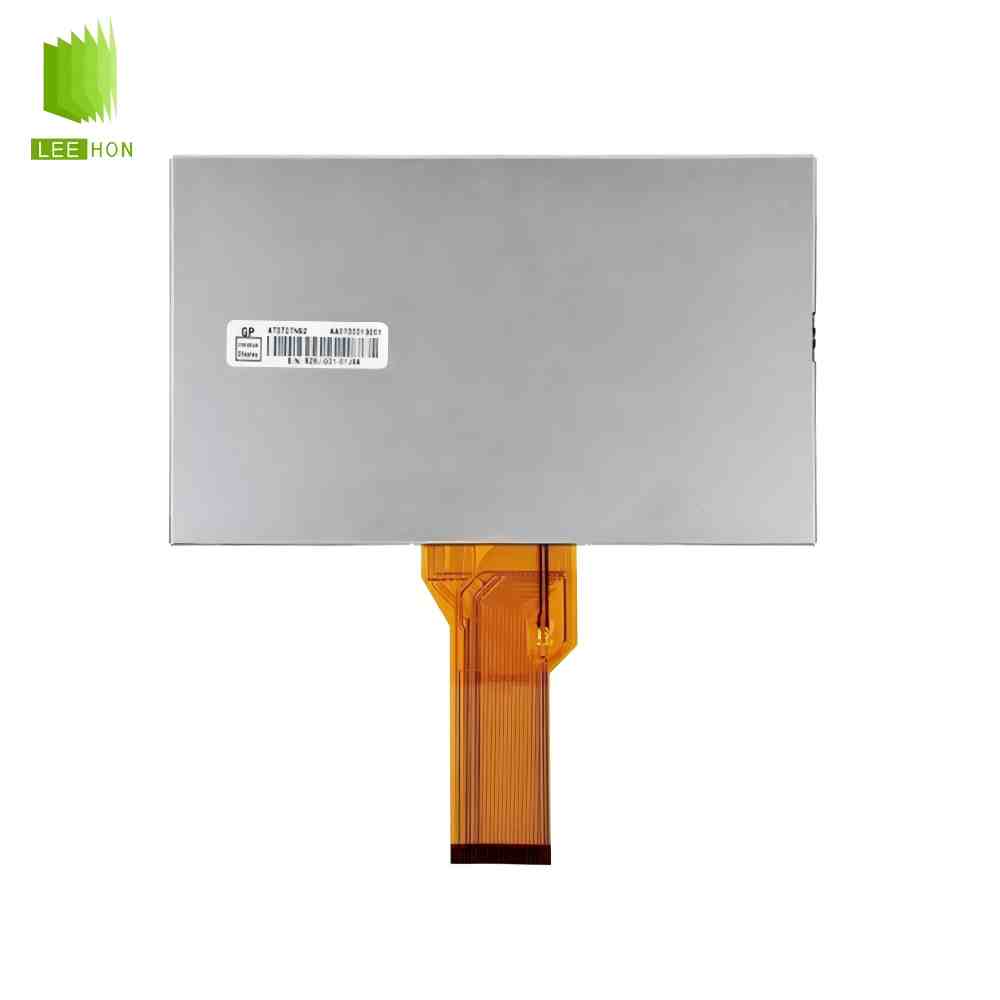

AT070TN92群创7寸LCD工业液晶屏

群创液晶模组AT070TN92 应用特征
基本信息 :	制造商	型号	类型	别名
	群创	AT070TN92	a-Si TFT-LCD , 液晶模组	-
应用环境 :	RoHS	工作温度	存储温度	抗振性能
	RoHs Complianc	-20 ~ 70 °C	-30 ~ 80 °C	-
应用产品 :	数码相框
	便携DVD
	可视门铃
	可视电话
典型特征 :	白光LED背光
	上、下、左右翻转显示
	6/8位灰阶可选
	表面雾面
备注信息 :	80.15mm length FPC
群创液晶模组AT070TN92 结构特征
对角尺寸 :	7.0"
像素特征 :	像素数量	像素排列	点间距(H×V)	像素间距(H×V)
	800(RGB)×480, WVGA	RGB垂直条状	0.0642×0.1790 mm	0.1926×0.1790 mm  [134PPI]

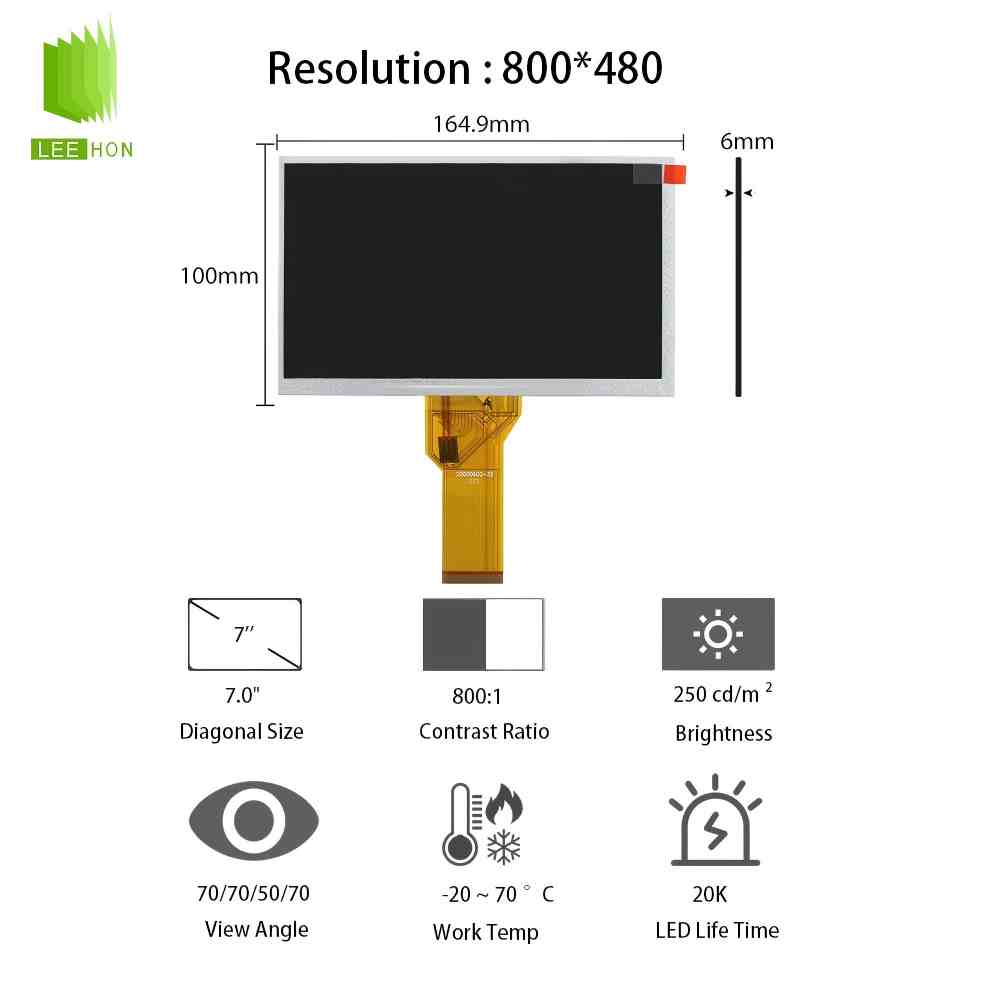

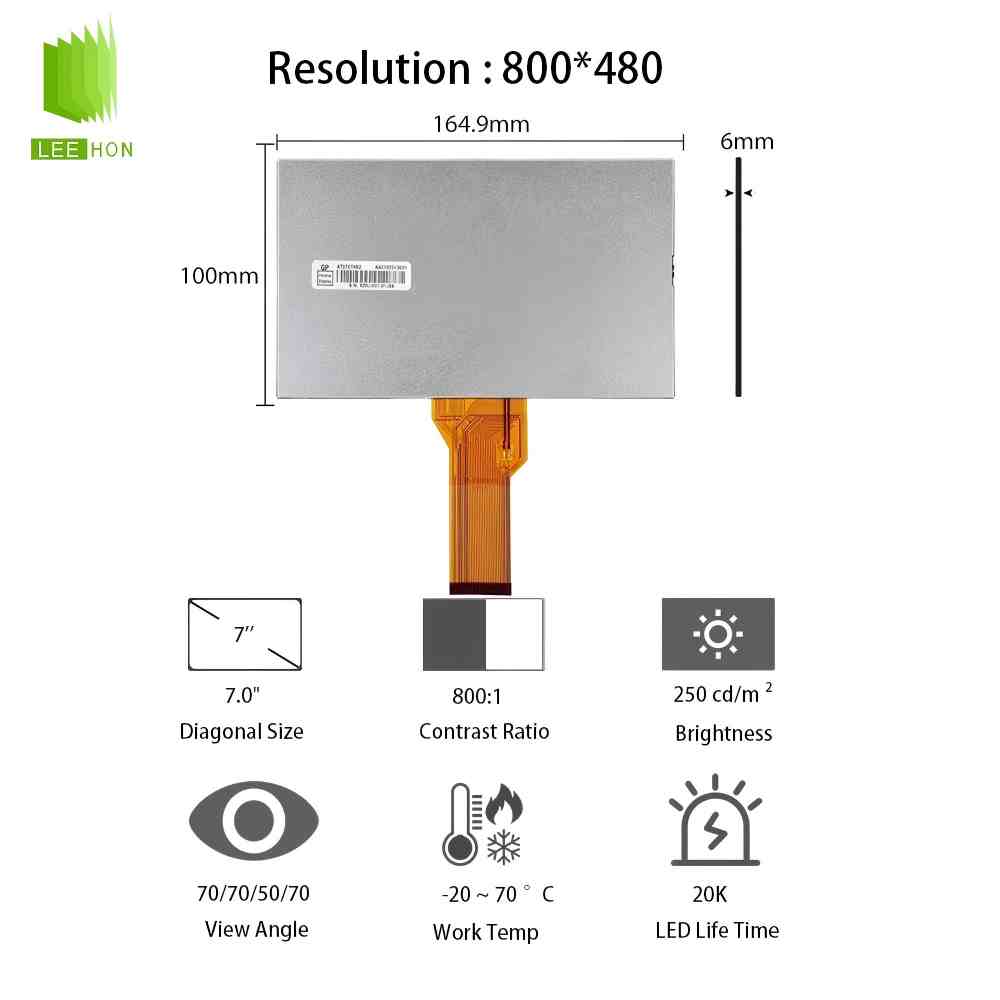

结构尺寸 :	显示区域(H×V)	开口区域(H×V)	外观尺寸(H×V)	外观厚度
	154.08×85.92 mm	156.7×89.1 mm	164.9×100 mm	5.7±0.3 mm
外观特征 :	物理形状	宽高比(H:V)	风景肖像	外观样式
	平面矩形	16:09	风景模式	-
其它参数 :	重量	表面防护	表面处理
	150g (Typ.)	-	雾面
安装孔位 :	Without
群创液晶模组AT070TN92 光学特征
基本信息 :	显示亮度	显示模式	对比度
	250 cd/m² (Typ.)	TN，常白显示，透射式	800:1 (Typ.) (透射)
	推荐视角	可视角度	响应时间
	6 o'clock	70/70/50/70 (Typ.)(CR≥10)	10/15 (Typ.)(Tr/Td) (ms)
色彩性能 :	色温	支持颜色	白色坐标
	6638K	262K/16.7M (6-bit / 6-bit + Dithering)	Wx:0.310; Wy:0.330
亮度均匀性 :	1.33/1.43 (Typ./Max.)(9 points)
群创液晶模组AT070TN92 电子特征
帧频率 :	60Hz
翻转扫描 :	翻转 (水平/垂直)
功率总耗 :	1.90W (Typ.)
驱动IC:	COG 已邦定 EK79713BCGB + EK73202ACGB
时序控制 (T-CON) :	Embedded T-CON
群创液晶模组AT070TN92 光源特征
光源特征 :	光源类型	位置	寿命(小时)	数量	形状	是否可换
	WLED	侧入式光源	20K (Min.)	3S9P	阵列	-
WLED电气 :	输入电压		输入电流			功率消耗
	9.3±0.6V		170/180/200mA (Min./Typ./Max.)			1.674W (Typ.)
接口特征 :	WLED驱动状态			物理类型		接口位置
	无			包含在屏信号接口中		-
群创液晶模组AT070TN92 信号特征
信号电气 :	输入电压		输入电流			功率消耗
	3.3/10.4/16.0/-7.0V (Typ.)(DVDD/AVDD/VGH/VGL)		4.0/20.0/0.2/0.2mA (Typ.)(DIDD/IAVDD/IGH/IGL)			226mW (Typ.)
信号逻辑电压 :	0≤VIL≤0.3DVDD; 0.7DVDD≤VIH≤DVDD
接口特征 :	信号类型			物理类型		接口位置
	Parallel RGB (1 ch, 6/8-bit)			FPC		-
接口详情 :	品牌	型号	数量	脚数	脚间距	脚定义
			1 pcs	50 pins	0.5 mm	DRGB-50P1C8B-115A
群创液晶模组AT070TN92 包装特征
包装类型	片/包装	箱数	包装长宽高 (mm)	毛重 (Kgs)	体积 (m³)	备注
纸箱	50	1	530×367×260	10.79	0.0506
卡板	1500	30	1130×1100×NA	N/A	N/A

AT070TN92液晶屏常见问题

Q1：AT070TN92 的核心规格参数是什么？

A：AT070TN92 是群创（Innolux）7 英寸 a-Si TFT-LCD 模组，核心参数如下：
尺寸 / 分辨率：7.0 英寸，800×480（WVGA，16:9）
显示模式：TN 型，常白，透射式
亮度 / 对比度：250cd/m²（典型），500:1（典型）
视角：70/70/50/70°（左 / 右 / 上 / 下，CR≥10）
接口：50pin FPC，Parallel RGB（6/8 位）
工作温度：-20℃～+70℃；存储：-30℃～+80℃
背光：WLED，寿命约 20,000 小时
响应时间：10/15ms（Tr/Td，典型）

Q2：AT070TN92 用什么接口？如何接线？

A：采用50pin 0.5mm 间距 FPC 软排线，信号为Parallel RGB（TTL）。
供电：VCC（3.3V）、AVDD（10.4V）、VGH（16V）、VGL（-7V）
信号：RGB 数据、行 / 场同步、时钟、使能、复位等
背光：独立 WLED 驱动，需外部背光 IC（如 TPS6116x）控制
接线要点：FPC 方向正确、供电时序合规、背光与信号地共地、避免 EMI 干扰

Q3：AT070TN92 黑屏 / 不亮，如何排查？

A：按以下顺序快速定位：
供电：测 VCC/AVDD/VGH/VGL 是否在规格内，缺压多为升压 / 降压 IC 故障
背光：背光不亮 = 黑屏但有显示内容；测背光驱动电压 / 电流，或替换背光条
信号：查 RGB/HS/VS/DE 时序、复位 / 使能电平，用示波器看信号完整性
初始化：确认主控发送正确的初始化序列与寄存器配置
硬件：FPC 松动、COF 损坏、屏体物理损伤

Q4：AT070TN92 与 AT070TN94 有何区别？能否替代？

A：核心差异与替代建议：
亮度：TN92=250cd/m²；TN94=400cd/m²（高亮）
温区：TN92=-20~70℃；TN94=-30~85℃（更宽温）
背光：TN92=3 串 LED；TN94=4 串，寿命与散热更优
替代：外形 / 分辨率 / 接口兼容，但不能直接代用：
需重新适配背光驱动电流
低温 / 高亮场景优先选 TN94；成本优先选 TN92

Q5：AT070TN92 适合哪些应用？

A：主打消费电子 + 中低端工业 / 医疗场景：
消费：便携 DVD、数码相框、可视门铃、MP4/PMP
工业：小型工控屏、测试仪、车载后装、POS 机
医疗：胎监仪、便携诊断设备（如飞利浦 CTG7）
限制：不适合 - 20℃以下、强阳光直射、7×24 高可靠长期运行场景
