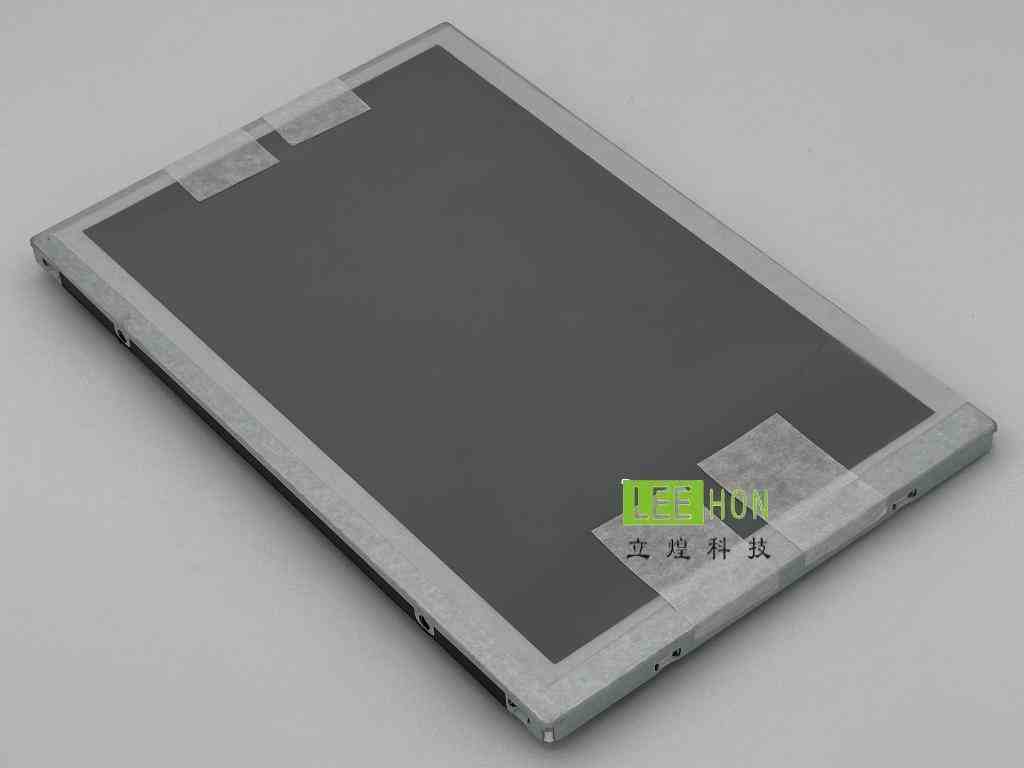

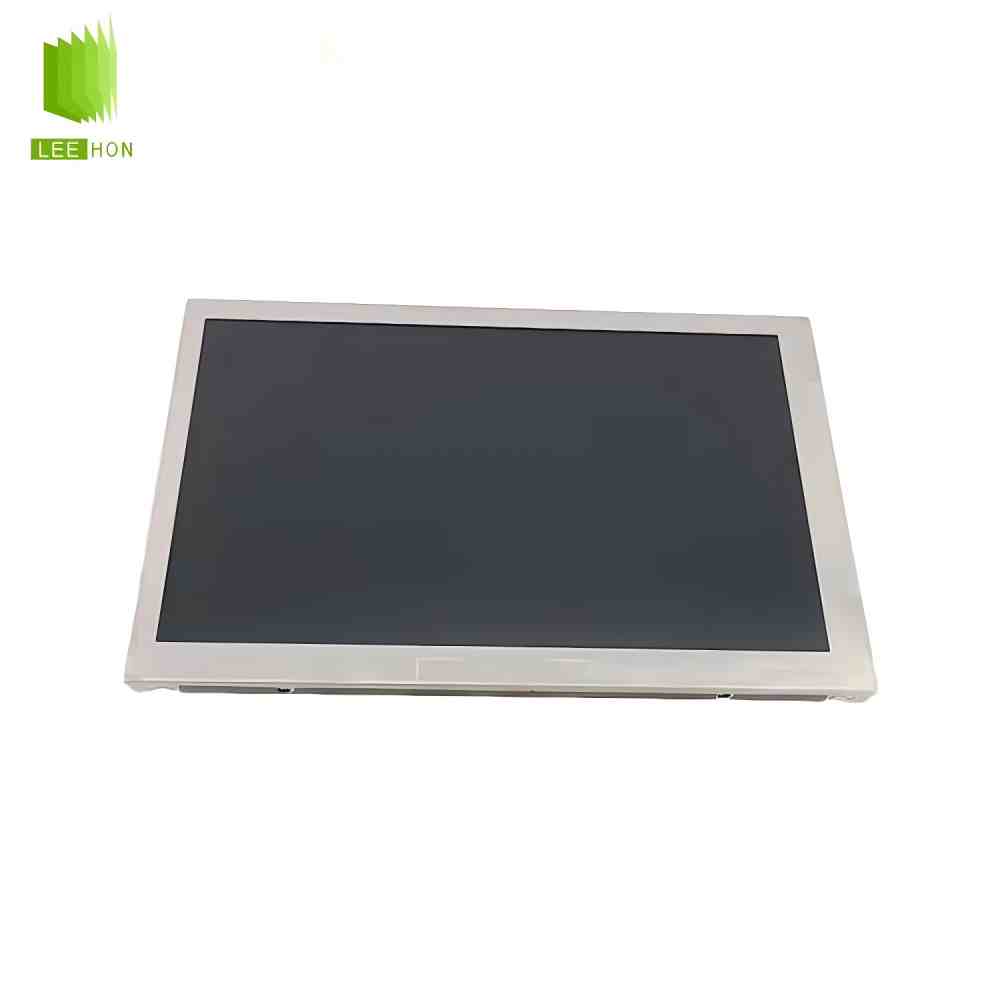

| 群创液晶模组G070ACE-L01 应用详情表 | |||||
| 类别 | 项目 | 详情 | |||
| 基础信息 | 制造商 | 群创 | |||
| 型号 | G070ACE-L01 | ||||
| 类型 | a-Si TFT-LCD , 液晶模组 | ||||
| 应用产品 | - | ||||
| 对角尺寸 | 7.0" | ||||
| 型号别名 | - | ||||
| 典型特征 | - | ||||
| 应用环境 | 存储温度 | -40 ~ 90 °C | |||
| 工作温度 | -30 ~ 85 °C | ||||
| RoHS | - | ||||
| 抗振性能 | 1.5G (14.7 m/s²) | ||||

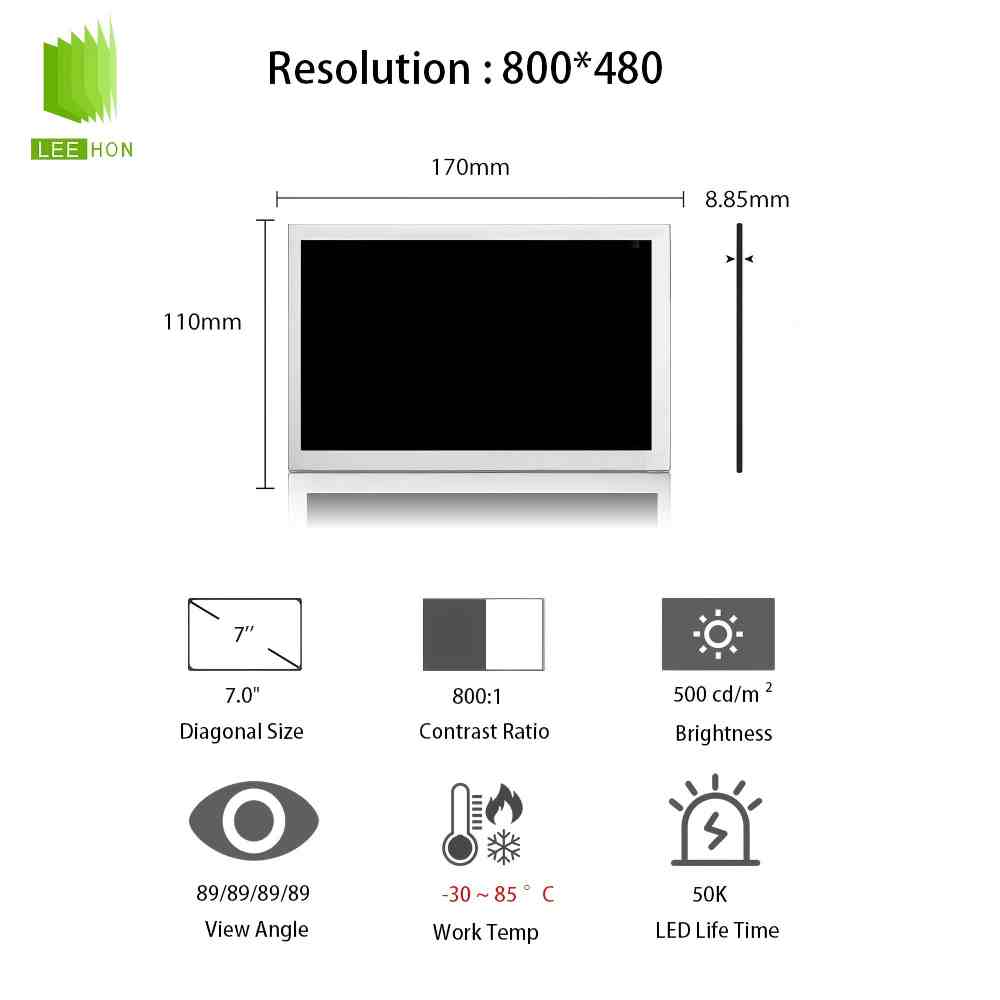

| 像素特征 | 解析度 | 800(RGB)×480, WVGA | |||
| 点间距(mm) | 0.0635×0.1905 (H×V) | ||||
| 像素排列 | RGB垂直条状 | ||||
| 像素间距(mm) | 0.1905×0.1905 (H×V) [133PPI] | ||||

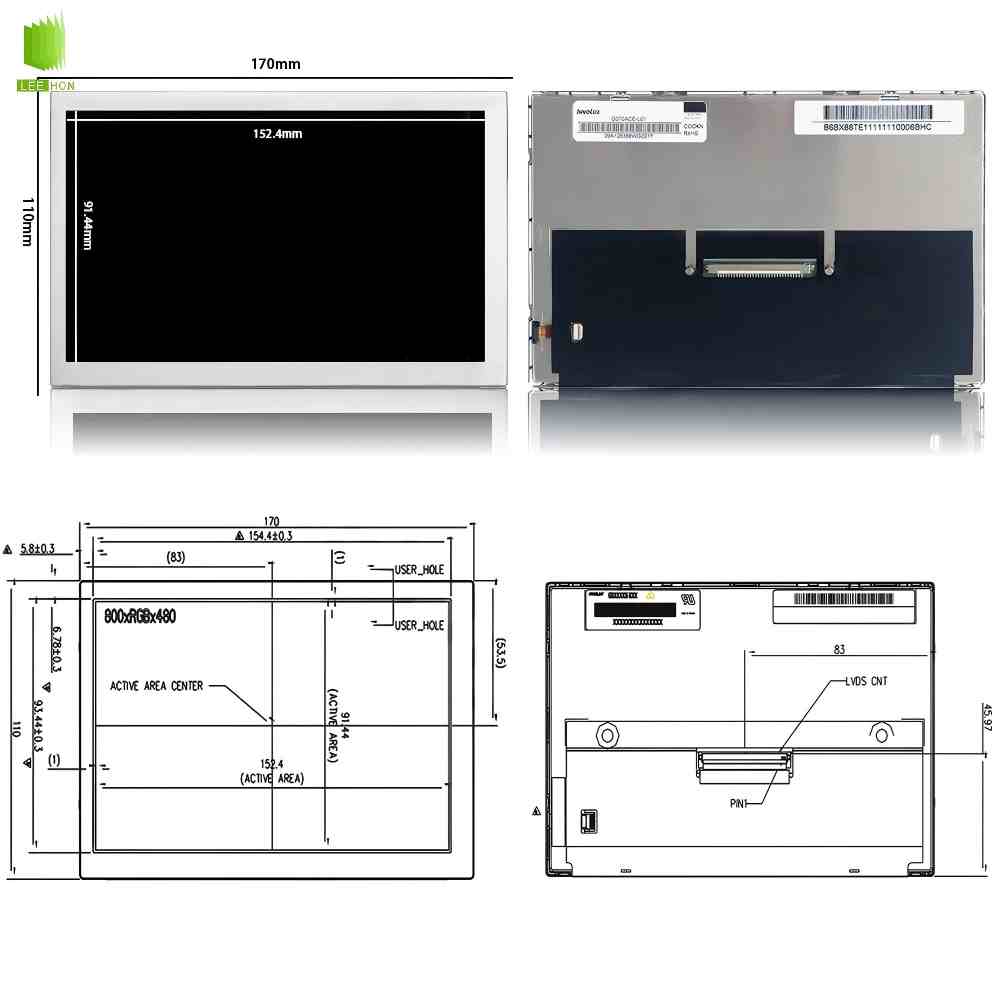

| 结构尺寸 | 显示区域(mm) | 152.4(H) × 91.44(V) | |||
| 开口区域(mm) | 154.4(H) × 93.44(V) | ||||
| 外观尺寸(mm) | 170(H) × 110(V) | ||||
| 外观厚度(mm) | 6.0/8.85 (Typ./Max.) | ||||
| 外观特征 | 物理形状 | 平面矩形 | |||
| 外观样式 | - | ||||
| 宽高比 | 15:9 (H:V) | ||||
| 风景肖像 | 风景模式 | ||||
| 安装方式 | - | Side mounting holes (4-M2) on up, down bezel | |||
| 其它参数 | 重量 | 183±9g | |||
| 表面处理 | 雾面，Hard coating (3H) | ||||
| 光学基础信息 | 显示亮度 | 500 cd/m² (Typ.) | |||
| 对比度 | 800:1 (Typ.) (透射) | ||||
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | ||||
| 显示模式 | AAS，常黑显示，透射式 | ||||
| 推荐视角 | 全视角 | ||||
| 响应时间(ms) | 13/12 (Typ.)(Tr/Td) | ||||
| 色彩性能 | 白色坐标 | Wx:0.313; Wy:0.315 | |||
| 支持颜色 | 262K/16.7M (6-bit / 8-bit) | ||||
| 色温 | 6611K | ||||
| 亮度均匀性 | 1.43 (Max.)(5 points) | ||||
| 1931色域 | NTSC比值 | 0.75 | |||
| sRGB覆盖率 | 0.97 | ||||
| Adobe RGB覆盖率 | 0.74 | ||||
| DCI-P3覆盖率 | 0.77 | ||||
| Rec.2020覆盖率 | 0.56 | ||||
| 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | ||||
| 帧频率 | - | 60Hz | |||
| 翻转扫描 | - | No | |||
| 功率总耗 | - | 2.48W (Typ.) | |||
| 信号电气 | 电压供应 | 3.3V (Typ.) | |||
| 电流供应 | 135/200mA (Typ./Max.) | ||||
| 功率消耗 | 0.48/0.73W (Typ./Max.) | ||||
| 信号类型 | - | LVDS (1 ch, 6/8-bit) | |||
| 逻辑电压 | - | ||||
| 接口特征 | 位置 | - | |||
| 类型 | 端子 | ||||
| 接口详情 | 品牌 | 庆良 | |||
| 型号 | 093G30-B0001A-G4 | ||||
| 脚距 | 1.0 mm | ||||
| 脚数 | 30 pins | ||||
| 数量 | 1 pcs | ||||
| 脚定义 | - | ||||
| 光源特征 | 光源类型 | WLED | |||
| 数量 | - | ||||
| 光源寿命 | 50K (Min.) 小时 | ||||
| 是否可换 | - | ||||
| 形状 | - | ||||
| 光源位置 | 侧入式光源 | ||||
| 接口特征 | 位置 | - | |||
| 类型 | 包含在屏信号接口中 | ||||
| 光源驱动 | - | 含LED驱动 | |||
| 驱动电气 | 电压供应 | 12/18V (Typ./Max.) | |||
| 电流供应 | 0.1/0.17A (Min./Typ.) | ||||
| 功率消耗 | 2.0/2.3W (Typ./Max.) | ||||
| 群创液晶模组G070ACE-L01 包装详情表 | |||||
| 包装类型 | 片/包装 | 箱数 | 包装长宽高(mm) | 毛重 (Kgs) | 体积(m³) |
| 纸箱 | 38 | 1 | 445×370×275 | 8.3 | 0.0453 |
| 空运卡板 | 1140 | 30 | 1150×915×1510 | N/A | 1.5889 |
| 海运卡板 | 1596 | 42 | 1150×915×2060 | N/A | 2.1676 |
| 海运HQ卡板 | 1824 | 48 | 1150×915×2470 | N/A | 2.5991 |
G070ACE-L01液晶屏常见问题
Q1：G070ACE-L01 是什么规格的屏幕？
A：G070ACE-L01 是群创（Innolux）7 英寸工业级 AAS 宽视角 TFT-LCD。
分辨率：800×480（WVGA）
亮度：500 cd/m²（典型）
对比度：800:1（典型）
视角：89°/89°/89°/89°（全视角）
响应时间：13/12 ms（典型）
背光：WLED，寿命 50,000 小时
工作温度：-35℃～+85℃
接口：30pin LVDS（1 通道，6/8bit）
外观：170×110×6.5mm，雾面 3H 硬化
Q2：它用什么信号接口？驱动需要注意什么？
A：采用 30pin LVDS 单通道 接口，支持 6bit/8bit 色深。
驱动要点：
供电：典型 3.3V
背光：内置 LED 驱动，需 PWM 调光控制
时序：60Hz 刷新率，需匹配 DE/HS/VS 信号

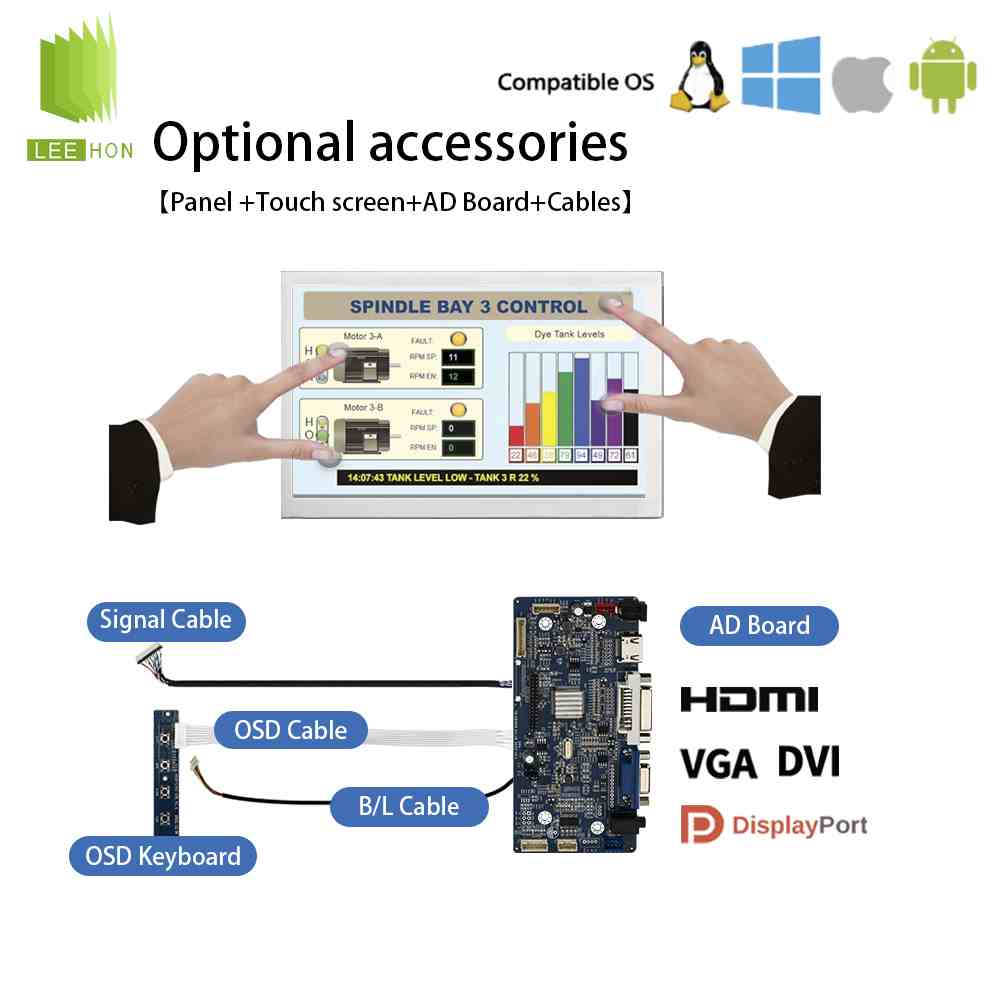

兼容：可搭配 LVDS 转 HDMI/VGA 驱动板使用
Q3：G070ACE-L01 适合哪些场景？
A：主打工业与宽温环境应用：
工业平板、工控机、HMI 人机界面
车载显示、户外设备、医疗仪器
宽温嵌入式设备、工业监控、POS 机
替代普通消费屏，满足 - 35℃～85℃严苛环境
Q4：它和同尺寸消费级屏有什么区别？
A：核心差异在可靠性与环境适应性：
宽温：-35℃～85℃（消费屏多 0℃～50℃）
亮度：500cd/m²（户外可视，消费屏多 200–300）
视角：全视角 AAS（消费 TN 屏侧视偏色）
寿命：背光 50,000 小时，工业级长周期供货
结构：3H 硬化雾面，抗刮、防眩光
Q5：使用中常见问题与排查？
A：黑屏 / 不亮：检查 3.3V 供电、背光使能、PWM 信号；确认 LVDS 时钟 / 数据、DE 信号正常
花屏 / 色彩异常：核对 LVDS 线序、6/8bit 配置、分辨率匹配；排查 EMI 干扰，做好接地与屏蔽
低温 / 高温下异常：确保驱动板也满足宽温，避免普通消费级驱动；背光 PWM 频率适配，低温下避免闪烁
背光暗 / 不均：检查 LED 驱动电压 / 电流，更换老化背光模组
