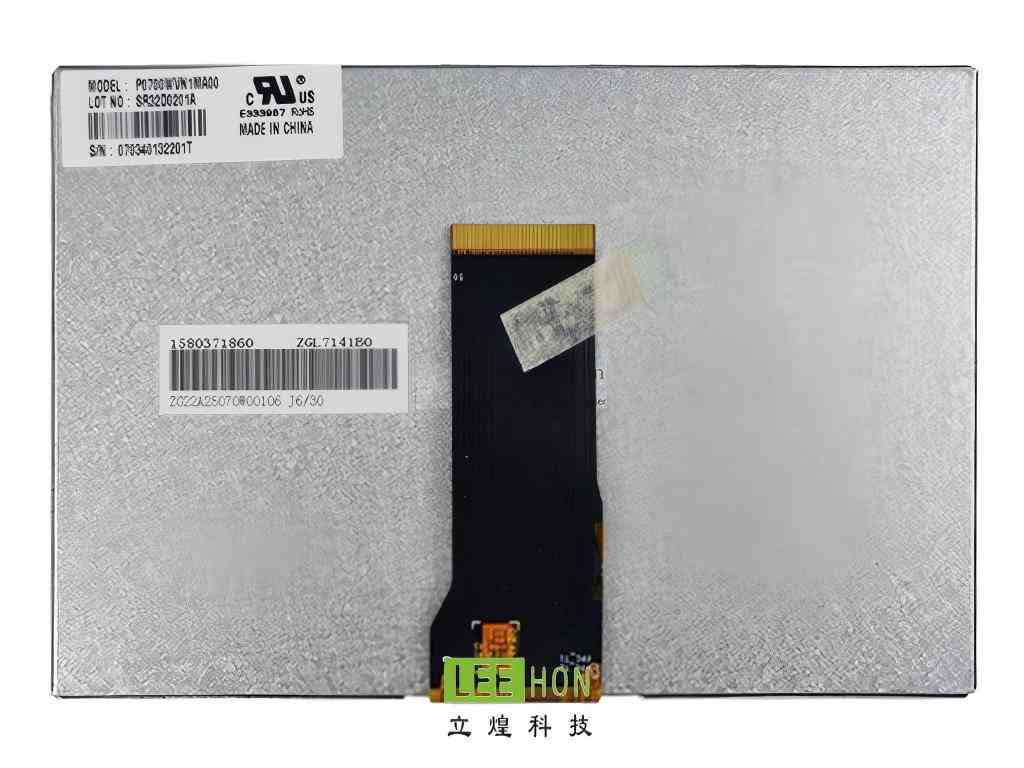

| 天马液晶模组P0700WVN1MA00 应用详情表 | ||||||
| 类别 | 项目 | 详情 | ||||
| 基本信息 | 面板品牌 | 天马 | ||||
| 面板型号 | P0700WVN1MA00 | |||||
| 面板尺寸 | 7.0英寸 | |||||
| 面板应用 | - | |||||
| 面板类型 | a-Si TFT-LCD , 液晶模组 | |||||
| 型号别名 | - | |||||
| 工作环境 | 工作温度 | -30 ~ 85 °C | ||||
| 存储温度 | -40 ~ 90 °C | |||||
| RoHS状态 | - | |||||
| 耐振动性 | 6.8G (66.64 m/s²) | |||||
| 典型特征 | - | - | ||||
| 天马液晶模组P0700WVN1MA00 结构详情表 | ||||||
| 类别 | 项目 | 详情 | ||||

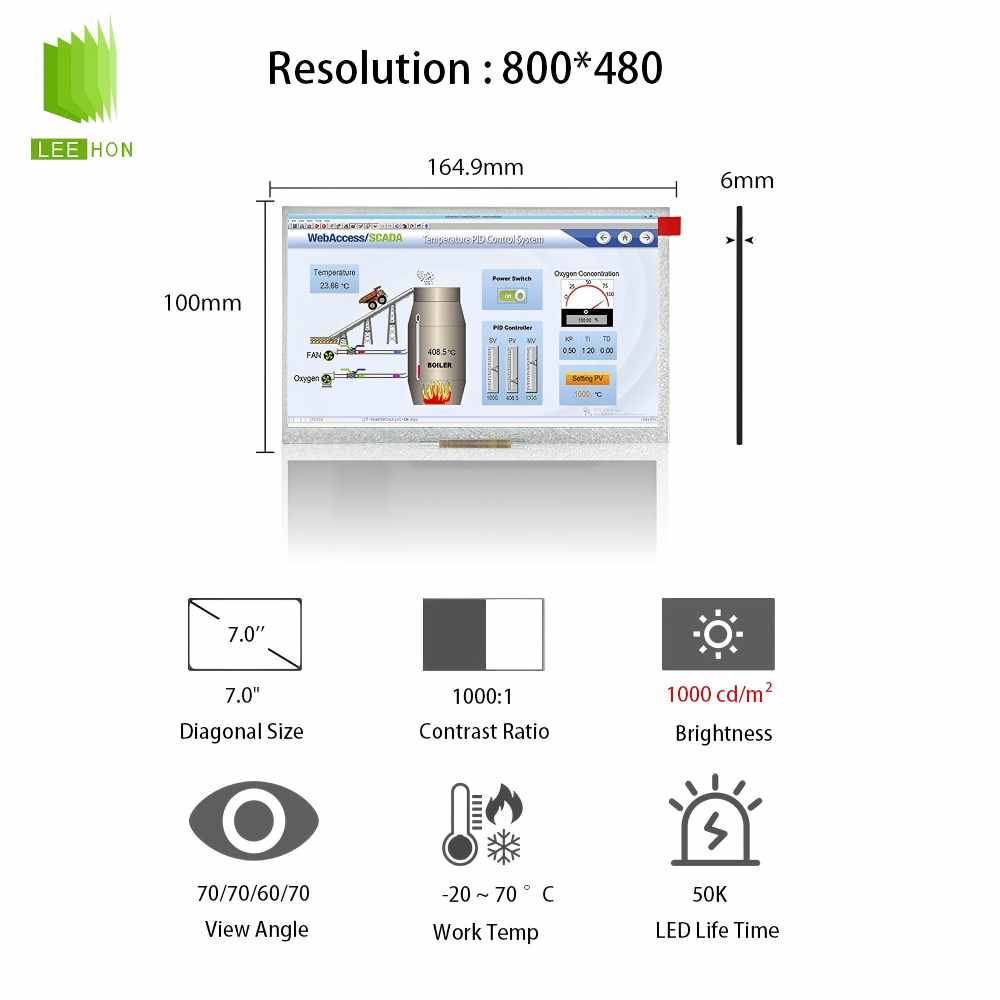

| 像素特征 | 像素数量 | 800(RGB)×480, WVGA | ||||
| 点间距 | 0.0642×0.1790 mm (H×V) | |||||
| 像素布局 | RGB垂直条状 | |||||
| 像素间距 | 0.1926×0.1790 mm (H×V) [134PPI] | |||||

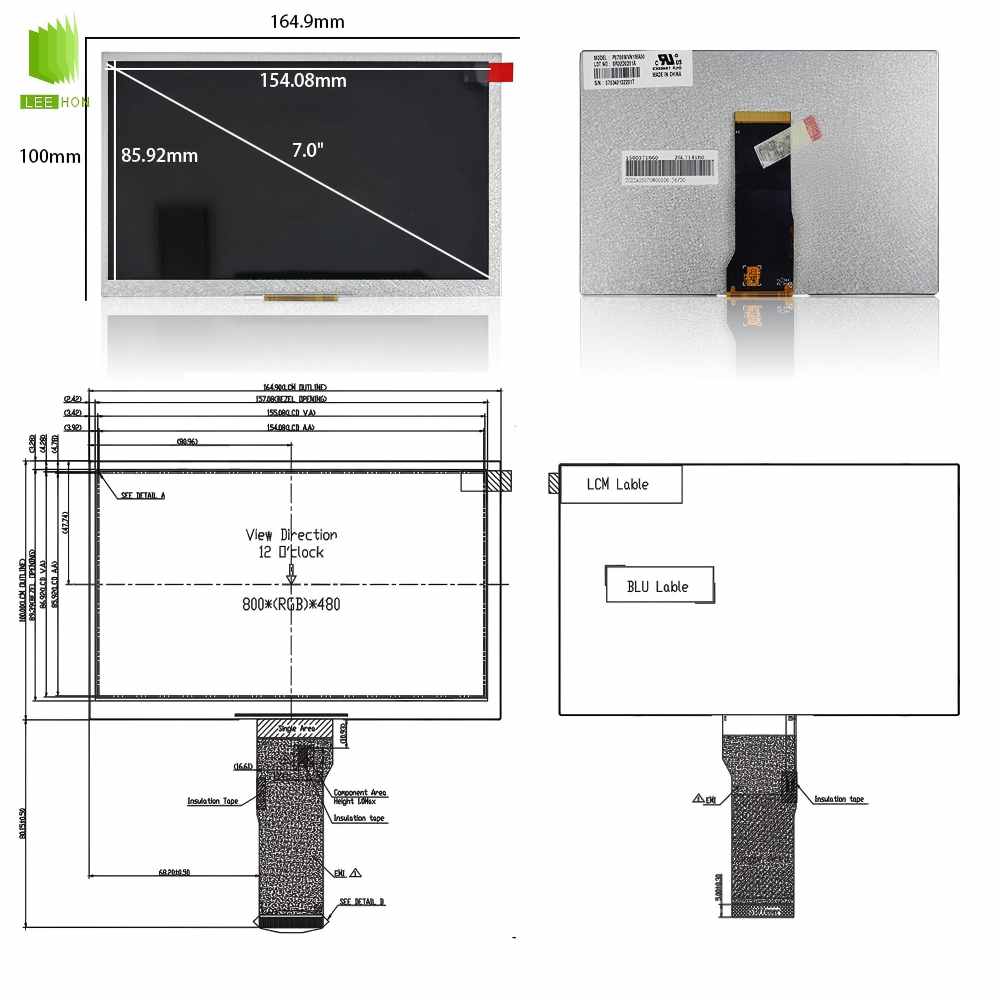

| 结构尺寸 | 显示区域 | 154.08×85.92 mm (H×V) | ||||
| 可视区域 | 157.08×89.39 mm (H×V) | |||||
| 外观尺寸 | 164.9×100 mm (H×V) | |||||
| 外观厚度 | 5.7±0.3 mm | |||||
| 外观特征 | 外观形状 | 平面矩形 | ||||
| 风景肖像 | 风景模式 | |||||
| 宽高比 | 16:9 (H:V) | |||||
| 外观样式 | - | |||||
| 其它特征 | 重量 | 160g | ||||
| 表面处理 | 雾面 | |||||
| 天马液晶模组P0700WVN1MA00 光学详情表 | ||||||
| 类别 | 项目 | 详情 | ||||
| 基本信息 | 面板亮度 | 1000 cd/m² (Typ.) | ||||
| 对比度 | 1000:1 (Typ.) (透射) | |||||
| 可视角度 | 70/70/60/70 (Typ.)(CR≥10) | |||||
| 光学模式 | TN，常白显示，透射式 | |||||
| 视角方向 | 6 o'clock | |||||
| 反应时间 | 25 (Typ.)(Tr+Td) ms | |||||
| 色彩性能 | 白色色度 | Wx:0.329; Wy:0.355 | ||||
| 显示颜色 | 16.7M (8-bit) | |||||
| 色温 | 5630K | |||||
| 亮度变动 | 1.33/1.43 (Typ./Max.)(9 points) | |||||
| 1931色域 | NTSC比值 | 0.54 | ||||
| sRGB覆盖率 | 0.74 | |||||
| Adobe RGB覆盖率 | 0.57 | |||||
| DCI-P3覆盖率 | 0.57 | |||||
| Rec.2020覆盖率 | 0.41 | |||||
| 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |||||
| 显示性能 | 室外可视 | 是 | ||||
| 透射系数 | - | |||||
| 天马液晶模组P0700WVN1MA00 电子详情表 | ||||||
| 类别 | 项目 | 详情 | ||||
| 工作频率 | - | 60Hz | ||||
| 翻转扫描 | - | 翻转 (水平/垂直) | ||||
| 功率消耗 | - | 2.32W | ||||
| 天马液晶模组P0700WVN1MA00 背光详情表 | ||||||
| 类别 | 项目 | 详情 | ||||
| 背光特征 | 灯管类型 | WLED | ||||
| 灯管形状 | 阵列 | |||||
| 灯管寿命 | 50K (Min.) 小时 | |||||
| 是否可换 | - | |||||
| 数量 | 3S8P | |||||
| 位置 | 侧入式光源 | |||||
| 灯管电气 | 电压输入 | 9.6/10.8V (Typ./Max.) | ||||
| 电流输入 | 200mA (Typ./Max.) | |||||
| 功耗 | 1.92W (Typ.) | |||||
| 接口特征 | 类型 | 包含在屏信号接口中 | ||||
| 位置 | - | |||||
| 天马液晶模组P0700WVN1MA00 信号详情表 | ||||||
| 类别 | 项目 | 详情 | ||||
| 信号系统 | - | TTL (1 ch, 8-bit) | ||||
| 信号逻辑电压 | 0≤VIL≤0.3DVDD; 0.7DVDD≤VIH≤DVDD | |||||
| 信号电气 | 电压输入 | 3.3/10.4/16/-7.0V (Typ.)(DVDD/AVDD/VGH/VGL) | ||||
| 电流输入 | 8/20/0.4/0.8mA (Typ.)(DIDD/AIDD/IGH/IGL) | |||||
| 功耗 | 250/400mW (Typ./Max.) | |||||
| 接口特征 | 类型 | FPC | ||||
| 位置 | - | |||||
| FPC详情 | 品牌 | - | ||||
| 型号 | - | |||||
| 脚间距 | 0.5 mm | |||||
| 脚数 | 50 pins | |||||
| 数量 | 1 pcs | |||||
| 天马液晶模组P0700WVN1MA00 包装详情表 | ||||||
| 包装类型 | 片/包装 | 箱数 | 包装长宽高 (mm) | 毛重 (Kgs) | 体积 (m³) | 备注 |
| 内箱 | 16 | 1 | 520×345×74 | N/A | 0.0133 | - |
| 外箱 | 48 | 3 | 544×365×250 | 13.3 | 0.0496 | - |
| 卡板 | 1440 | 90 | N/A | N/A | N/A | - |
P0700WVN1MA00液晶屏常见问题
Q：P0700WVN1MA00 是什么品牌、尺寸和分辨率的屏幕？
A：这是天马（TIANMA） 出品的 7.0 英寸 a-Si TFT-LCD 液晶模组，分辨率为 800×480（WVGA），像素密度 134PPI。
Q：它的接口、供电与背光配置是怎样的？

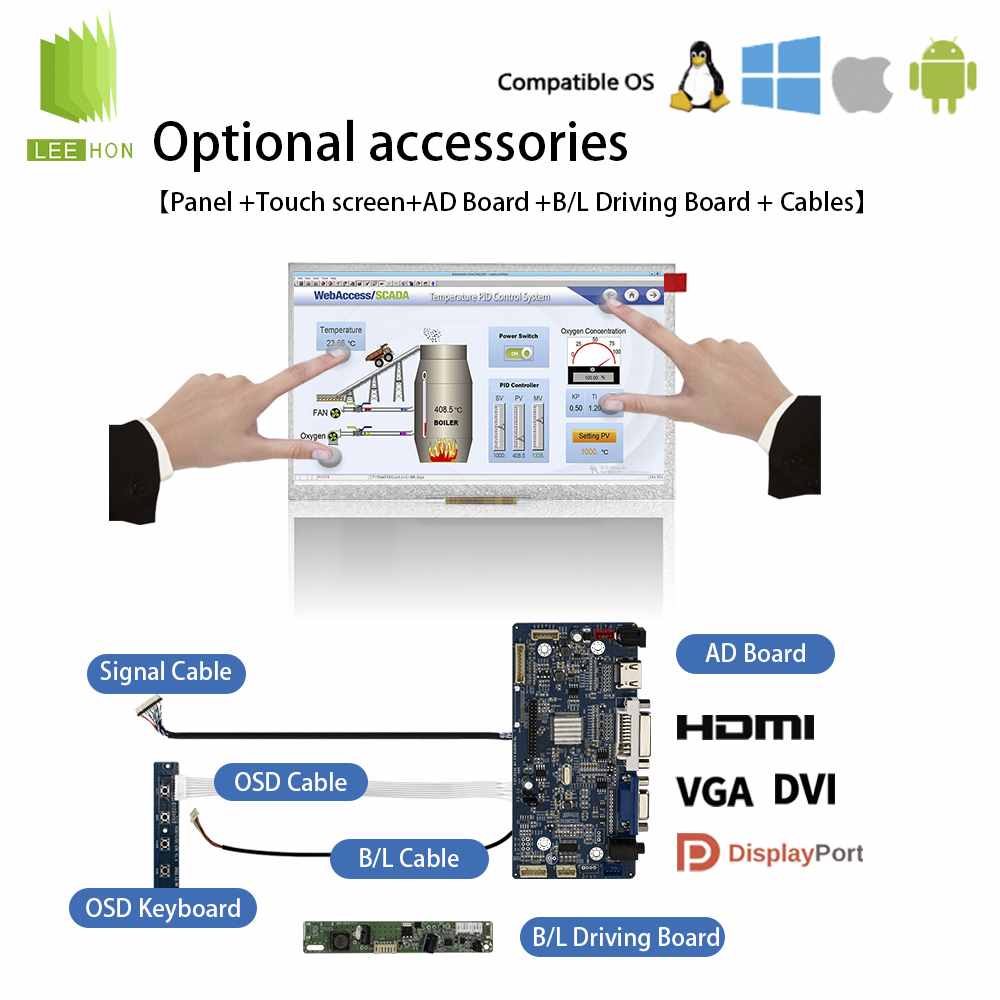

A：采用 TTL（1 通道，8-bit） 信号接口，50 针 FPC 连接；驱动电压为 3.3V；背光为 WLED 侧入式，无内置背光驱动，需外部驱动板，背光寿命 ≥5 万小时。
Q：P0700WVN1MA00 的显示性能与可视角度如何？
A：典型亮度 1000 cd/m²（高亮），对比度 1000:1；可视角度为 70/70/60/70°（左 / 右 / 上 / 下），属于 TN 型常白 面板，表面做 AG 雾面 处理，强光下抗反射表现好。
Q：这款屏的工作温度、物理尺寸与应用场景是什么？
A：工作温度 -30℃～85℃，存储温度 -40℃～95℃；外观尺寸 164.9×100×5.7mm，显示区域 154.08×85.92mm；主要用于工业 HMI、车载中控、户外高亮设备、仓储叉车屏、加固手持终端等。
Q：P0700WVN1MA00 有哪些关键特性与使用注意事项？
A：核心特性：高亮、宽温、抗震、雾面防反光、TTL 接口适配工控方案；注意：需外接背光驱动，供电与 TTL 时序必须匹配规格书，TN 面板上视角一般，装机方向建议以俯视为主。
