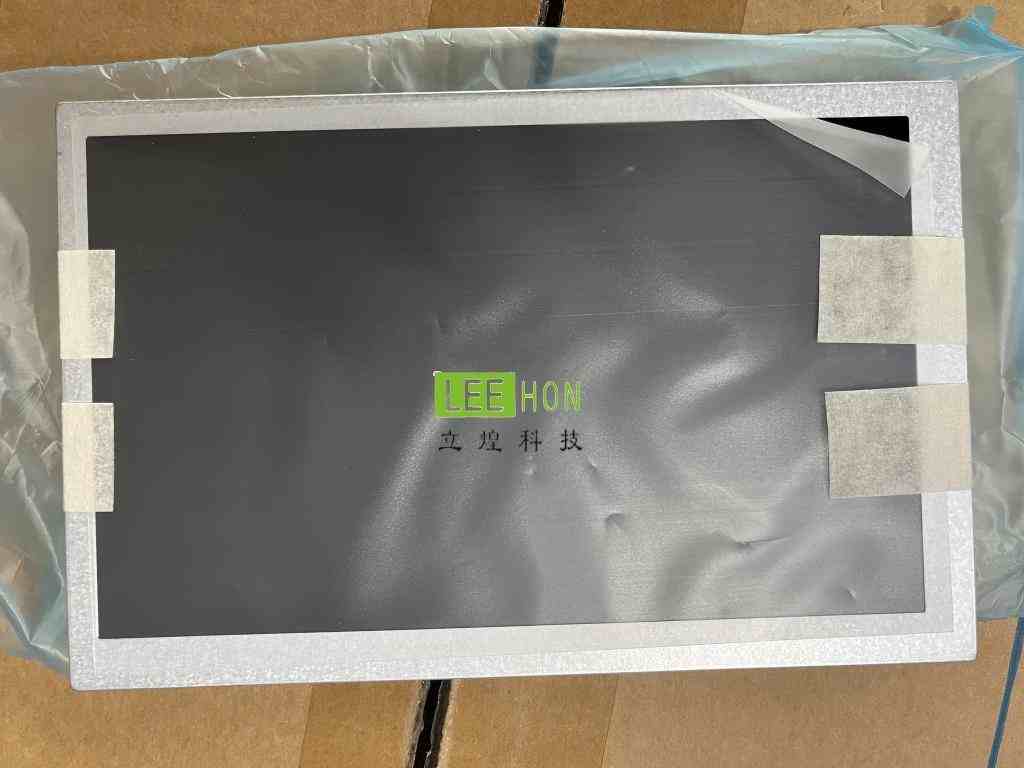

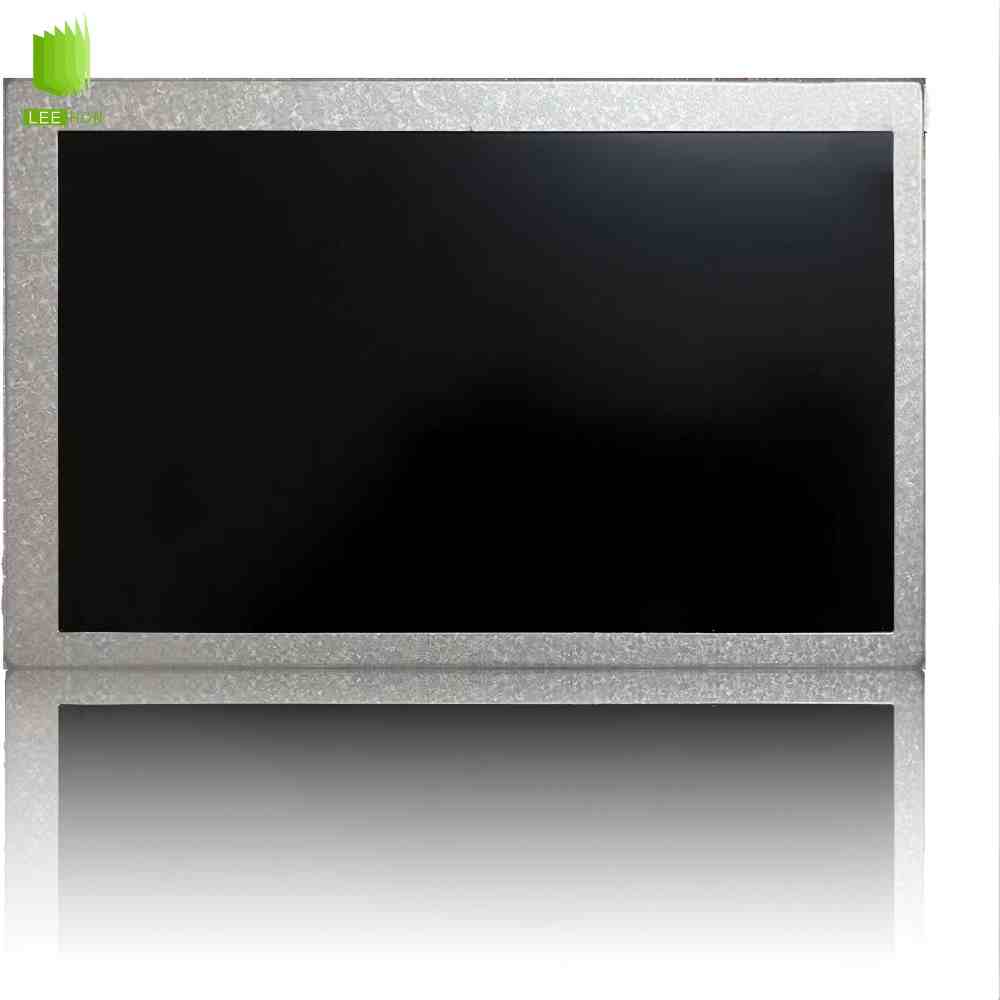

| 群创液晶模组G070ACE-LH2 应用详情表 | ||||||
| 类别 | 项目 | 详情 | ||||
| 基础信息 | 制造商 | 群创 | ||||
| 型号 | G070ACE-LH2 | |||||
| 类型 | a-Si TFT-LCD , 液晶模组 | |||||
| 应用产品 | - | |||||
| 对角尺寸 | 7.0" | |||||
| 型号别名 | - | |||||
| 典型特征 | - | |||||
| 应用环境 | 存储温度 | -40 ~ 90 °C | ||||
| 工作温度 | -30 ~ 85 °C | |||||
| RoHS | - | |||||
| 抗振性能 | 1.5G (14.7 m/s²) | |||||
| 像素特征 | 解析度 | 800(RGB)×480, WVGA | ||||
| 点间距(mm) | 0.0635×0.1905 (H×V) | |||||
| 像素排列 | RGB垂直条状 | |||||
| 像素间距(mm) | 0.1905×0.1905 (H×V) [133PPI] | |||||

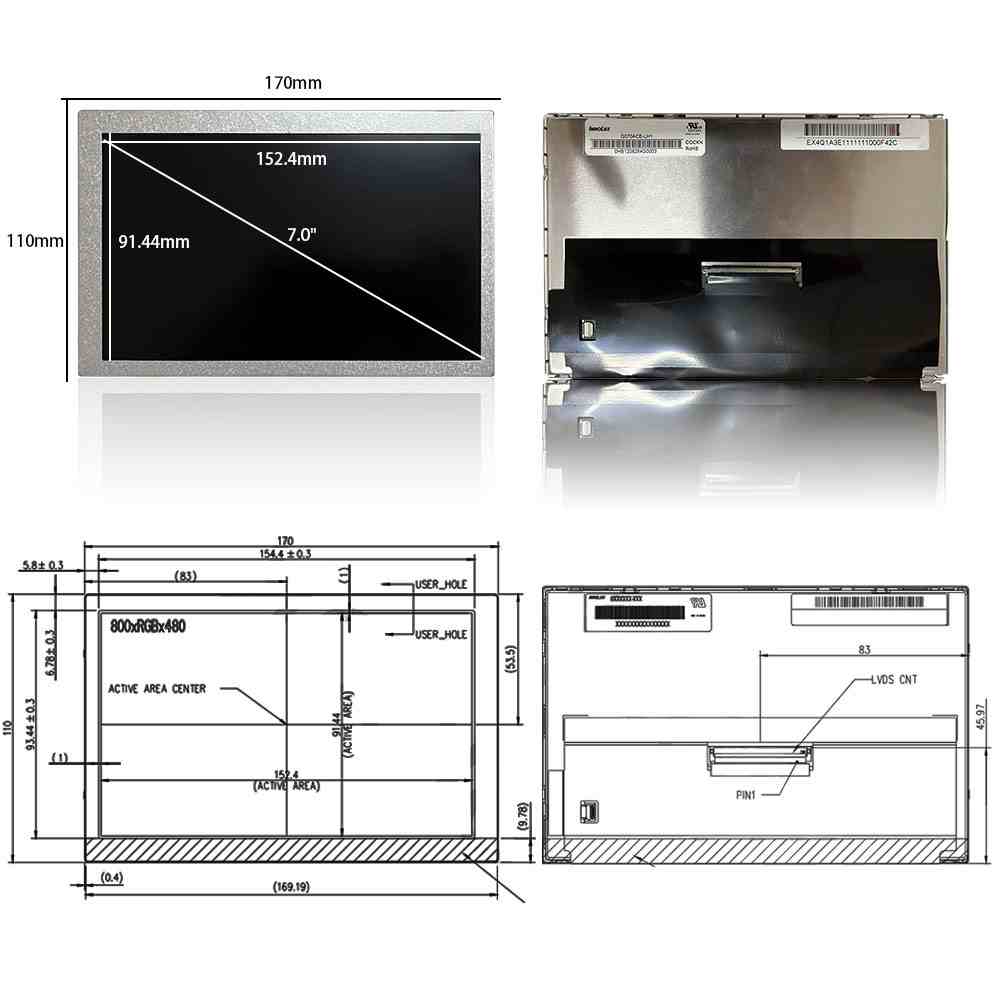

| 结构尺寸 | 显示区域(mm) | 152.4(H) × 91.44(V) | ||||
| 开口区域(mm) | 154.4(H) × 93.44(V) | |||||
| 外观尺寸(mm) | 170(H) × 110(V) | |||||
| 外观厚度(mm) | 6.0/9.35 (Typ./Max.) | |||||
| 外观特征 | 物理形状 | 平面矩形 | ||||
| 外观样式 | - | |||||
| 宽高比 | 15:9 (H:V) | |||||
| 风景肖像 | 风景模式 | |||||
| 安装方式 | - | Side mounting holes (4-M3) on up, down bezel | ||||
| 其它参数 | 重量 | 183±9g | ||||
| 表面处理 | 雾面，Hard coating (3H) | |||||
| 光学基础信息 | 显示亮度 | 500 cd/m² (Typ.) | ||||
| 对比度 | 800:1 (Typ.) (透射) | |||||
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |||||
| 显示模式 | AAS，常黑显示，透射式 | |||||
| 推荐视角 | 全视角 | |||||
| 响应时间(ms) | 13/12 (Typ.)(Tr/Td) | |||||
| 色彩性能 | 白色坐标 | Wx:0.313; Wy:0.329 | ||||
| 支持颜色 | 262K/16.7M (6-bit / 8-bit) | |||||
| 色温 | 6485K | |||||
| 亮度均匀性 | 1.43 (Max.)(5 points) | |||||
| 1931色域 | NTSC比值 | - | ||||
| sRGB覆盖率 | 0.82 | |||||
| Adobe RGB覆盖率 | 0.62 | |||||
| DCI-P3覆盖率 | 0.61 | |||||
| Rec.2020覆盖率 | 0.44 | |||||
| 色域说明 | - | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | ||||
| 帧频率 | - | 60Hz | ||||
| 翻转扫描 | - | No | ||||
| 功率总耗 | - | 2.45W | ||||
| 信号电气 | 电压供应 | 3.3V (Typ.) | ||||
| 电流供应 | 135/200mA (Typ./Max.) | |||||
| 功率消耗 | 0.45W (Typ./Max.) | |||||
| 信号类型 | - | LVDS (1 ch, 6/8-bit) | ||||
| 逻辑电压 | - | |||||
| 接口特征 | 位置 | - | ||||
| 类型 | 端子 | |||||
| 接口详情 | 品牌 | 庆良 | ||||
| 型号 | 093G30-B0001A-G4 | |||||
| 脚距 | 1.0 mm | |||||
| 脚数 | 30 pins | |||||
| 数量 | 1 pcs | |||||
| 光源特征 | 光源类型 | WLED | ||||
| 数量 | - | |||||
| 光源寿命 | 50K (Min.) 小时 | |||||
| 是否可换 | - | |||||
| 形状 | - | |||||
| 光源位置 | 侧入式光源 | |||||
| 接口特征 | 位置 | - | ||||
| 类型 | 包含在屏信号接口中 | |||||
| 光源驱动 | - | 含LED驱动 | ||||
| 驱动电气 | 电压供应 | 12.0±1.2V | ||||
| 电流供应 | 0.1/0.17/0.2A (Min./Typ./Max.) | |||||
| 功率消耗 | 2.0/2.3W (Typ./Max.) | |||||
| 群创液晶模组G070ACE-LH2 包装详情表 | ||||||
| 包装类型 | 片/包装 | 箱数 | 包装长宽高(mm) | 毛重 (Kgs) | 体积(m³) | 备注 |
| 纸箱 | 38 | 1 | 445×370×275 | 8.3 | 0.0453 | - |
| 空运卡板 | 1140 | 30 | 1150×915×1510 | N/A | 1.5889 | - |
| 海运卡板 | 1596 | 42 | 1150×915×2060 | N/A | 2.1676 | - |
| 海运HQ卡板 | 1824 | 48 | 1150×915×2470 | N/A | 2.5991 | - |
G070ACE-LH2液晶屏常见问题
Q：G070ACE-LH2 是多大尺寸、什么分辨率的屏幕？
A：这是群创 7.0 英寸 a-Si TFT-LCD 液晶屏，分辨率为 800×480（WVGA），像素密度 133PPI。
Q：这款屏幕的供电和信号接口是什么类型？
A：驱动电压为 3.3V，信号接口采用单通道 LVDS（1ch，6/8bit），接口为 30 针端子，内置 LED 背光驱动电路。
Q：G070ACE-LH2 的工作温度范围是多少，适合什么场景？
A：工作温度为 - 30℃～85℃，存储温度 - 40℃～90℃，具备宽温特性，适合工业控制、车载显示等严苛环境使用。
Q：该屏幕的亮度、对比度和可视角度表现如何？
A：典型亮度 500cd/m²，对比度 800:1，上下左右可视角度均为 89°，属于全视角显示面板，显示效果稳定。
Q：G070ACE-LH2 的背光类型和物理外观尺寸是多少？
A：背光为侧入式 WLED，使用寿命≥5 万小时；外观尺寸 170×110mm，显示区域 152.4×91.44mm，厚度典型值 6.0mm。
