| 天马液晶模组TM070JDHG34-00 详情表 | ||
| 类别 | 项目 | 详情 |
| 基础信息 | 制造商 | 天马 |
| 型号 | TM070JDHG34-00 | |
| 类型 | a-Si TFT-LCD , 液晶模组 | |
| 应用产品 | - | |
| 对角尺寸 | 7.0" | |
| 型号别名 | - | |
| 典型特征 | - | |
| 应用环境 | 存储温度 | -30 ~ 80 °C |
| 工作温度 | -20 ~ 70 °C | |
| RoHS | - | |
| 抗振性能 | - | |
| 像素特征 | 解析度 | 1280(RGB)×800, WXGA |
| 点间距(mm) | 0.039×0.117 (H×V) | |
| 像素排列 | RGB垂直条状 | |
| 像素间距(mm) | 0.117×0.117 (H×V) [217PPI] | |

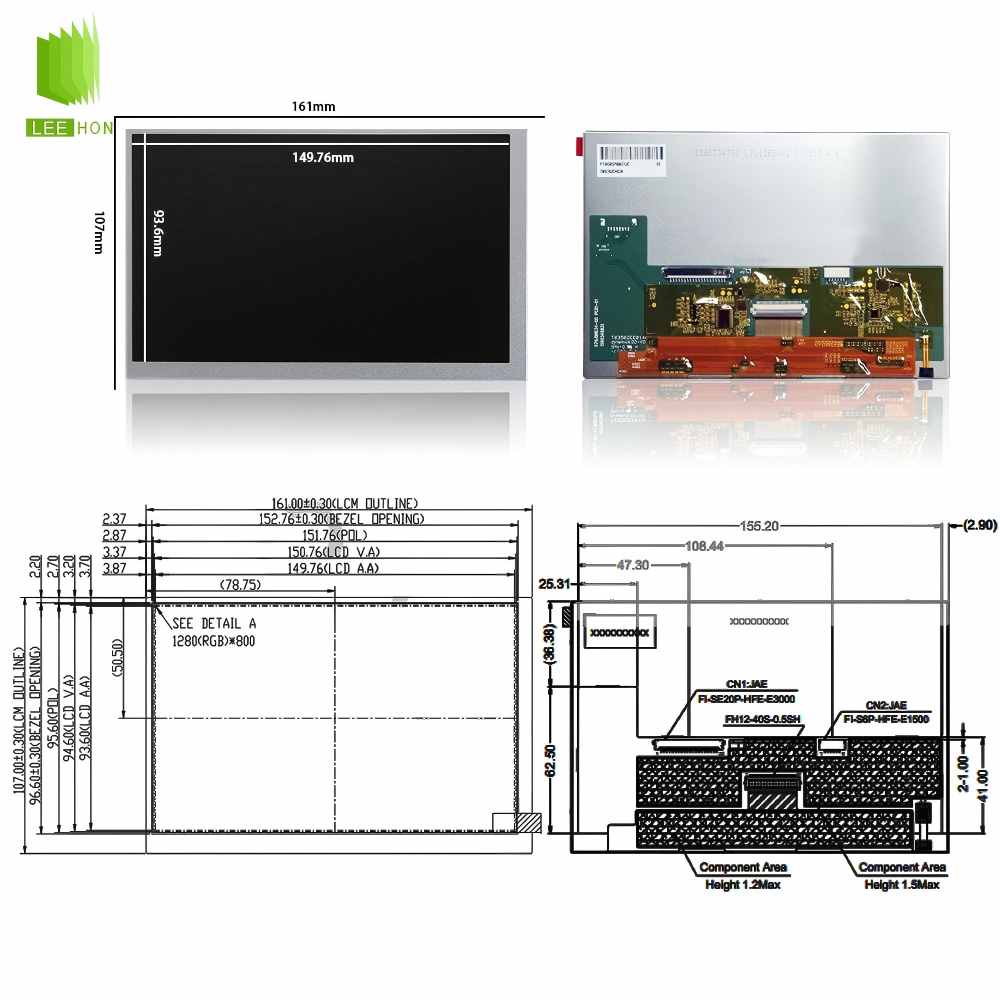

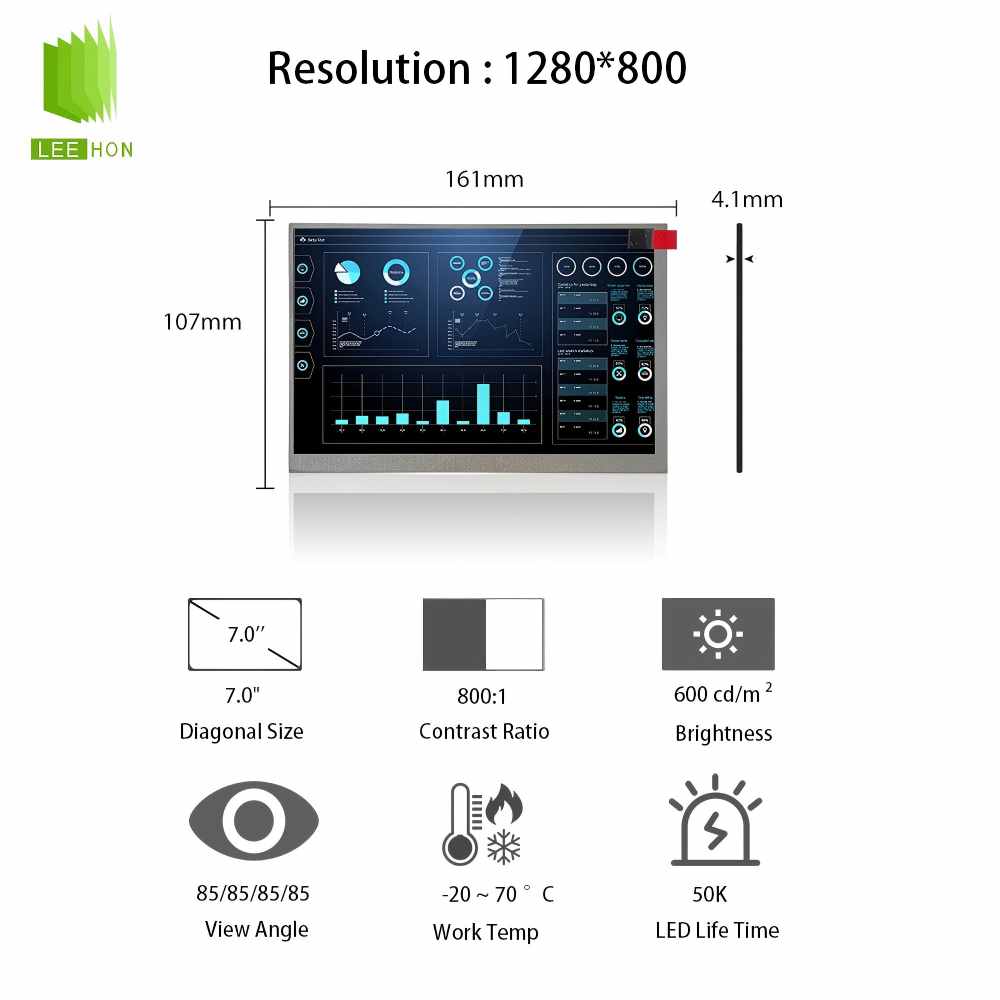

| 结构尺寸 | 显示区域(mm) | 149.76(H) × 93.6(V) |
| 开口区域(mm) | - | |
| 外观尺寸(mm) | 161(H) × 107(V) | |
| 外观厚度(mm) | 4.1 (Typ.) | |
| 外观特征 | 物理形状 | 平面矩形 |
| 外观样式 | - | |
| 宽高比 | 16:10 (H:V) | |
| 风景肖像 | 风景模式 | |
| 安装方式 | - | Without |
| 其它参数 | 重量 | 140g (Typ.) |
| 表面处理 | Hard coating (3H) | |
| 光学详情-基础信息 | 显示亮度 | 600 cd/m² (Typ.) |
| 对比度 | 800:1 (Typ.) (透射) | |
| 可视角度 | 85/85/85/85 (Typ.)(CR≥10) | |
| 显示模式 | SFT，常黑显示，透射式 | |
| 推荐视角 | 全视角 | |
| 响应时间(ms) | 35 (Typ.)(Tr+Td) | |
| 色彩性能 | 白色坐标 | Wx:0.315; Wy:0.341 |
| 支持颜色 | 262K/16.7M (6-bit / 8-bit) | |
| 色温 | 6298K | |
| 亮度均匀性 | 1.33/1.43 (Typ./Max.)(9 points) | |
| 1931色域 | NTSC比值 | 0.52 |
| sRGB覆盖率 | 0.71 | |
| Adobe RGB覆盖率 | 0.54 | |
| DCI-P3覆盖率 | 0.54 | |
| Rec.2020覆盖率 | 0.39 | |
| 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 帧频率 | - | 60Hz |
| 翻转扫描 | - | No |
| 信号电气 | 电压供应 | 3.3V (Typ.) |
| 电流供应 | - | |
| 信号类型 | - | LVDS (1 ch, 6/8-bit) |
| 逻辑电压 | - | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 接口详情 | 品牌 | 航空电子 |
| 型号 | FI-SE20P-HFE | |
| 脚距 | 1.25 mm | |
| 脚数 | 20 pins | |
| 数量 | 1 pcs | |
| 脚定义 | - | |
| 光源特征 | 光源类型 | WLED |
| 数量 | 6S5P | |
| 光源寿命 | 50K (Typ.) 小时 | |
| 是否可换 | - | |
| 形状 | 阵列 | |
| 光源位置 | 侧入式光源 | |
| 光源接口特征 | 位置 | - |
| 类型 | 端子 | |
| 光源接口详情 | 品牌 | 航空电子 |
| 型号 | FI-S6P-HFE | |
| 脚距 | 1.25 mm | |
| 脚数 | 6 pins | |
| 数量 | 1 pcs | |
| 脚定义 | - | |
| 光源驱动 | - | 含LED驱动 |
| 驱动电气 | 电压供应 | 5.5/12.0/12.5V (Min./Typ./Max.) |
| 电流供应 | 185mA (Typ.) | |
| 功率消耗 | 2.22W (Typ.) | |
| 包装详情 | 包装类型 | 内箱 |
| 片/包装 | 16 | |
| 箱数 | 1 | |
| 包装长宽高(mm) | 520×345×74 | |
| 毛重 (Kgs) | N/A | |
| 体积(m³) | 0.0133 | |
| 备注 | - | |
| 包装详情 | 包装类型 | 外箱 |
| 片/包装 | 48 | |
| 箱数 | 3 | |
| 包装长宽高(mm) | 544×365×250 | |
| 毛重 (Kgs) | 11.85 | |
| 体积(m³) | 0.0496 | |
TM070JDHG34-00常见问题
Q：TM070JDHG34-00 是什么品牌、尺寸和分辨率？
A：由天马（TIANMA） 生产，为7.0 英寸 a-Si TFT-LCD 液晶模组，分辨率1280×800（WXGA），像素密度217PPI，宽高比16:10。
Q：它的接口、供电与背光配置如何？
A：采用LVDS（1 通道，6/8-bit） 信号接口，20 针 FPC 连接；驱动电压3.3V；背光为6S5P WLED 侧入式，内置 LED 驱动，背光寿命 ≥5 万小时。
Q：显示性能与可视角度怎么样？
A：典型亮度600 cd/m²，对比度800:1，响应时间35ms；SFT 全视角，上下左右可视角度均为85°，色彩数16.7M，表面为3H 硬化防刮处理。
Q：工作温度、物理尺寸与应用场景？
A：工作温度 -20℃～70℃，存储温度-30℃～80℃；外观尺寸161×107×4.1mm，显示区域149.76×93.6mm，重140g；主要用于工业 HMI、医疗设备、可视电话、车载中控、手持终端等。
Q：核心特性与使用注意事项？
A：核心特性：SFT 全视角、高分辨率、内置背光驱动、工业级、硬化表面；注意：LVDS 时序与供电需匹配规格书，户外强光可视性一般，建议搭配遮光罩。
