| 友达液晶模组G080UAN02.2 信息表 | ||
| 类别 | 项目 | 参数 |
| 基本信息 | 制造商 | 友达 |
| 型号 | G080UAN02.2 | |
| 类型 | a-Si TFT-LCD , 液晶模组 | |
| 别名 | - | |
| 应用环境 | RoHS | - |
| 工作温度 | -10 ~ 60 °C | |
| 存储温度 | -20 ~ 70 °C | |
| 抗振性能 | - | |
| 应用产品 | - | - |
| 典型特征 | - | - |

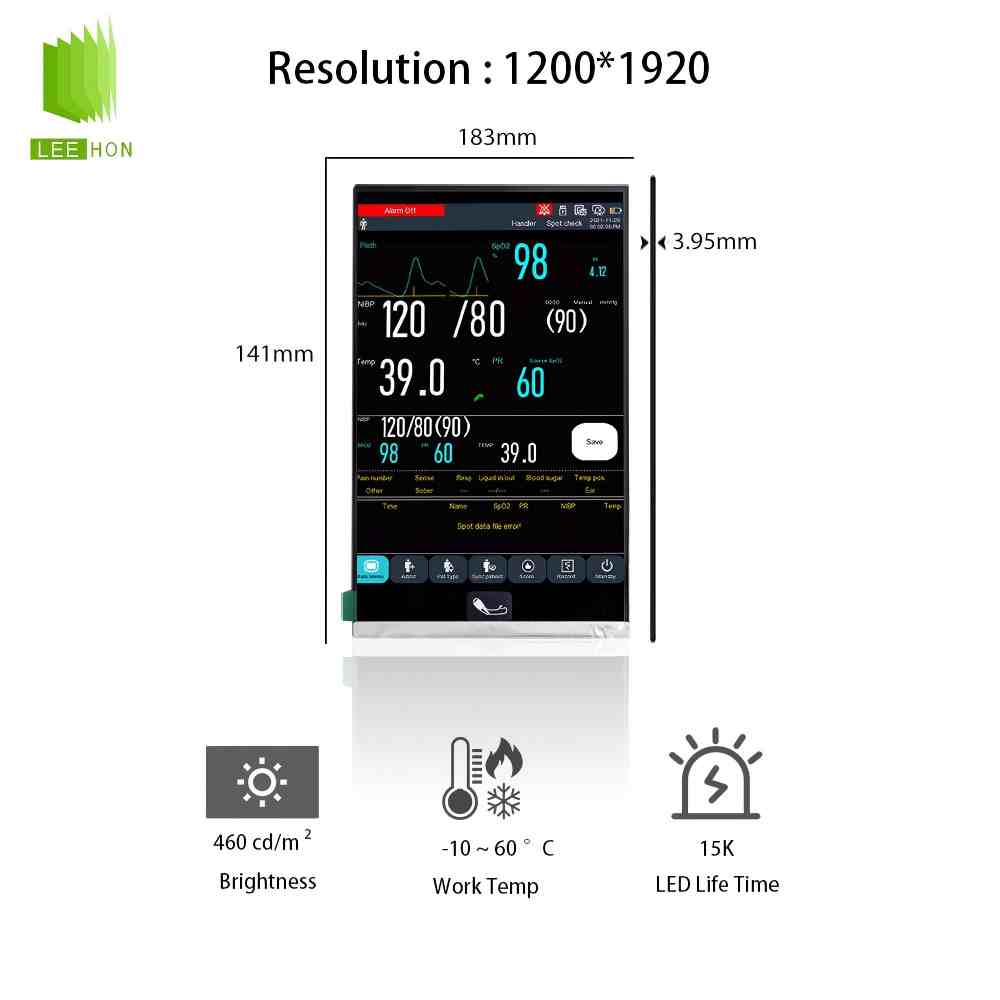

| 对角尺寸 | - | 8.0" |
| 像素特征 | 像素数量 | 1200(RGB)×1920, WUXGA |
| 像素排列 | RGB垂直条状 | |
| 点间距(H×V) | 0.0299×0.0897 mm | |
| 像素间距(H×V) | 0.0897×0.0897 mm [283PPI] | |

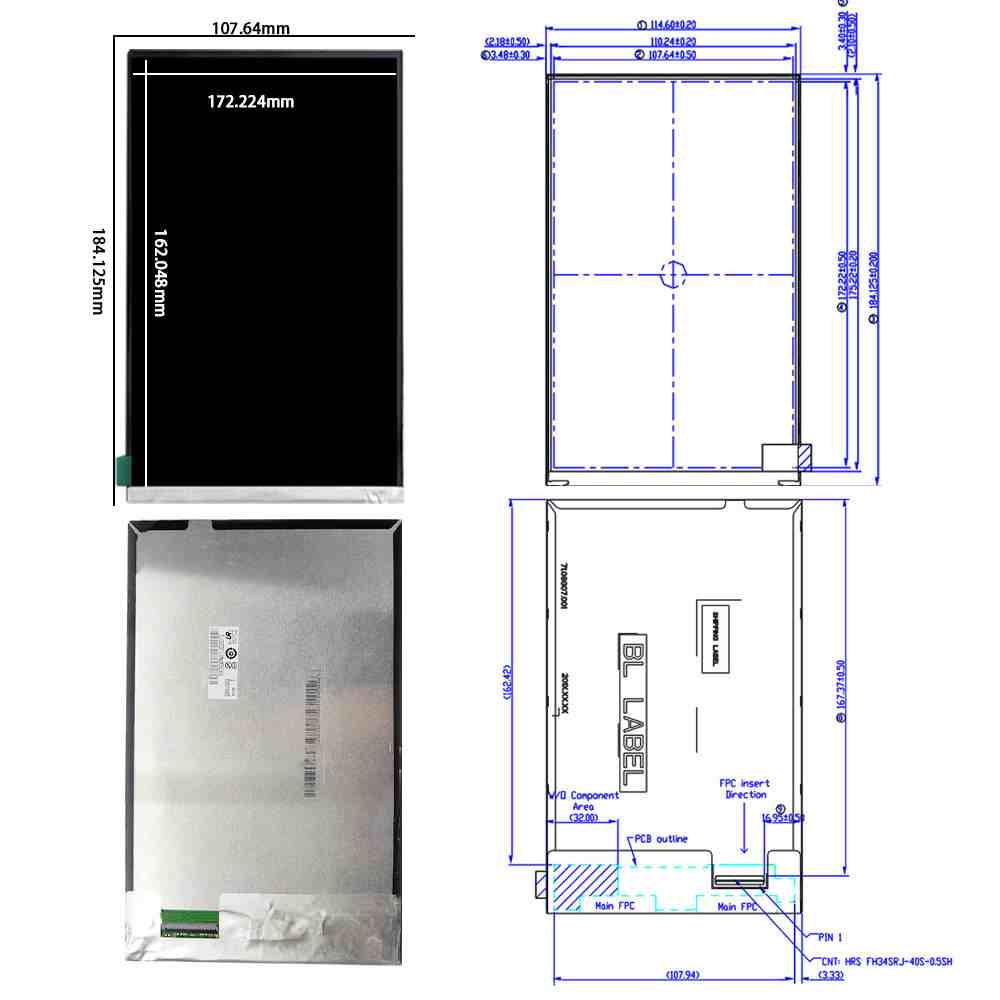

| 结构尺寸 | 显示区域(H×V) | 107.64×172.224 mm |
| 开口区域(H×V) | - | |
| 外观尺寸(H×V) | 114.6×184.125 mm | |
| 外观厚度 | 2.3/3.95 (Max.) mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 宽高比(H:V) | 0.427777778 | |
| 风景肖像 | 肖像模式 | |
| 外观样式 | - | |
| 其它参数 | 重量 | 70.4±7g |
| 表面防护 | - | |
| 表面处理 | 镜面 (Haze 0%) | |
| 安装孔位 | - | Without |
| 光学特征-基本信息 | 显示亮度 | 460 cd/m² (Typ.) |
| 显示模式 | AHVA，常黑显示，透射式 | |
| 对比度 | 900:1 (Typ.) (透射) | |
| 推荐视角 | 全视角 | |
| 可视角度 | 85/85/85/85 (Typ.)(CR≥10) | |
| 响应时间 | - | 25 (Typ.)(Tr+Td) (ms) |
| 色彩性能 | 色温 | 7203K |
| 支持颜色 | 16.7M (8-bit) | |
| 白色坐标 | Wx:0.300; Wy:0.330 | |
| 1931色域 | NTSC比值 | 0.76 |
| sRGB覆盖率 | 0.88 | |
| Adobe RGB覆盖率 | 0.78 | |
| DCI-P3覆盖率 | 0.78 | |
| Rec.2020覆盖率 | 0.57 | |
| 色域说明 | - | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| 亮度均匀性 | - | 1.18/1.25 (Typ./Max.)(5 points) |
| 帧频率 | - | 60Hz |
| 翻转扫描 | - | No |
| 功率总耗 | - | 1.9W (Max.) |
| 驱动IC | - | HX8279 |
| 光源特征-光源特征 | 光源类型 | WLED |
| 位置 | 侧入式光源 | |
| 寿命(小时) | 15K (Min.) | |
| 数量 | 7S3P | |
| 形状 | 3串 | |
| 是否可换 | - | |
| WLED电气 | 输入电压 | 20.16/20.30V (Typ./Max.) |
| 输入电流 | 23mA (Typ.) | |
| 功率消耗 | 1.39/1.40W (Typ./Max.) | |
| 接口特征 | WLED驱动状态 | 无 |
| 物理类型 | 包含在屏信号接口中 | |
| 接口位置 | - | |
| 信号电气 | 输入电压 | 3.3V (Typ.) |
| 输入电流 | 150mA (Max.) | |
| 功率消耗 | 0.5W (Max.) | |
| 接口特征-信号 | 信号类型 | MIPI (4 data lanes) |
| 物理类型 | 端子 | |
| 接口位置 | - | |
| 接口详情 | 品牌 | 广濑电机 |
| 型号 | FH34SRJ-40S-0.5SH(50) | |
| 数量 | 1 pcs | |
| 脚数 | 40 pins | |
| 脚间距 | 0.5 mm | |
| 脚定义 | - | |
| 包装特征 | 包装类型 | 纸箱 |
| 片/包装 | 66 | |
| 箱数 | 1 | |
| 包装长宽高(mm) | 520×340×250 | |
| 毛重 (Kgs) | 10.2 | |
| 体积(m³) | 0.0442 | |
G080UAN02.2液晶屏常见问题
Q1：G080UAN02.2 是什么类型的屏幕，核心规格参数有哪些？
A：它是友达（AUO）出品的 8.0 英寸 a-Si TFT-LCD 工业级液晶模组，核心参数如下：
分辨率：1200×1920（WUXGA），283PPI
亮度：460 cd/m²（典型）
对比度：900:1（典型）
色彩：16.7M 色（8bit），72% NTSC
视角：178°/178°（IPS/AHVA）
接口：MIPI 40pin（4 数据通道）
背光：WLED，无内置驱动
工作温度：-10℃ ~ 60℃
存储温度：-20℃ ~ 70℃
重量：70.4g，厚度最大 3.95mm
Q2：G080UAN02.2 适合用在哪些设备上？
A：主打工业与嵌入式显示场景，典型应用：
工业控制终端、HMI 人机界面
便携式医疗监护仪、检测仪器
车载中控副屏、智能座舱显示
手持终端、户外 / 工业平板
安防监控、门禁与信息展示终端
Q3：G080UAN02.2 与同系列 G080UAN02.1/02.3 有什么区别？
A：同属 8 寸 1200×1920 MIPI 模组，差异集中在细节优化：
02.2：主流量产版，460cd/m²、-10~60℃、镜面 / AG 可选、40pin MIPI，兼容性与稳定性最优
02.1：早期版本，亮度略低、接口定义略有差异，已逐步停产
02.3：多为宽温 / 高亮定制版（如亮度≥500cd/m²、-20~70℃），供货量少、价格更高
Q4：使用 G080UAN02.2 时，常见的点不亮 / 花屏问题如何排查？
A：按 “供电→背光→信号→时序” 顺序排查：
供电：确认 3.3V 主电稳定，无欠压 / 过压
背光：检查 BL_EN 使能、PWM 调光信号，WLED 驱动是否正常
接口：MIPI 40pin 引脚定义匹配，排线无虚接 / 短路
时序：主控输出 1200×1920@60Hz，行场同步极性与规格书一致
驱动：确保驱动 IC 初始化参数正确，无信号丢失
Q5：G080UAN02.2 的供货与替代型号有哪些？
A：供货：2021 年 Q2 量产，当前主力供货，国内有现货与 12 个月质保渠道
直接替代：同尺寸同分辨率 MIPI 屏，如 G080UAN01.0、AT080TN94
升级替代：追求更高亮度 / 宽温可选 G080UAN02.3、G080UAN03.0
降级替代：成本优先可选 8 寸 1024×768 LVDS 屏（如 G080STN01.0）
