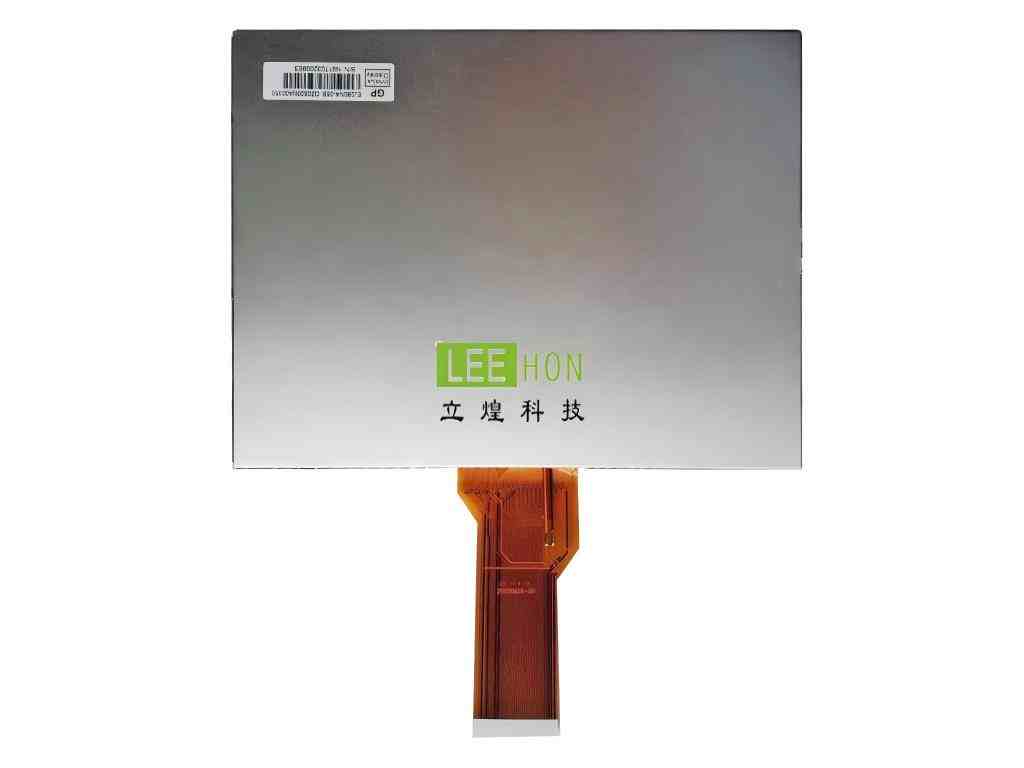

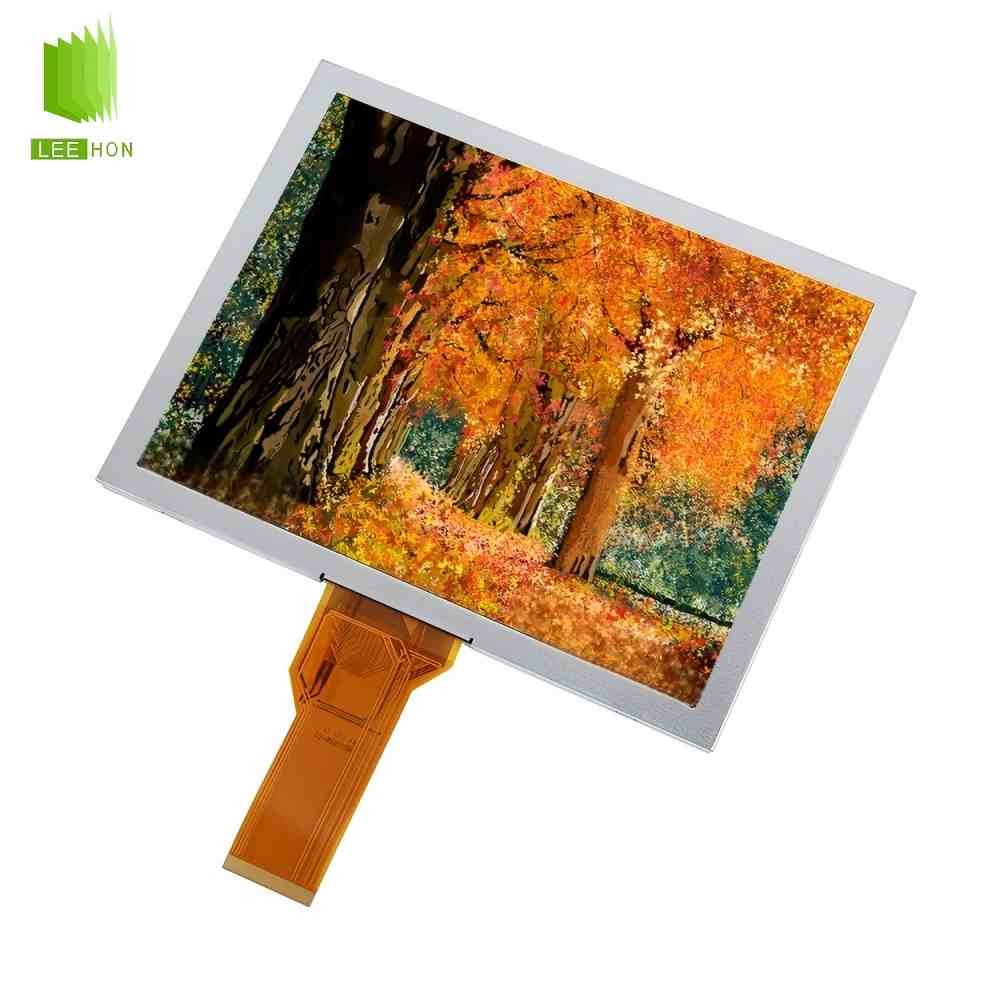

| 群创液晶模组EJ080NA-05B 应用详情表 | ||||||
| 类别 | 项目 | 详情 | ||||
| 基础信息 | 制造商 | 群创 | ||||
| 型号 | EJ080NA-05B | |||||
| 类型 | a-Si TFT-LCD , 液晶模组 | |||||
| 应用产品 | - | |||||
| 对角尺寸 | 8.0" | |||||
| 型号别名 | - | |||||
| 典型特征 | - | |||||
| 应用环境 | 存储温度 | -30 ~ 80 °C | ||||
| 工作温度 | -20 ~ 70 °C | |||||
| RoHS | - | |||||
| 抗振性能 | 1.5G (14.7 m/s²) | |||||
| 备注信息 | - | 2 in 1 FPC, DE/SYNC mode selectable | ||||
| 群创液晶模组EJ080NA-05B 结构详情表 | ||||||
| 类别 | 项目 | 详情 | ||||
| 像素特征 | 解析度 | 800(RGB)×600, SVGA | ||||
| 点间距(mm) | 0.0675×0.2025 (H×V) | |||||
| 像素排列 | RGB垂直条状 | |||||
| 像素间距(mm) | 0.2025×0.2025 (H×V) [125PPI] | |||||

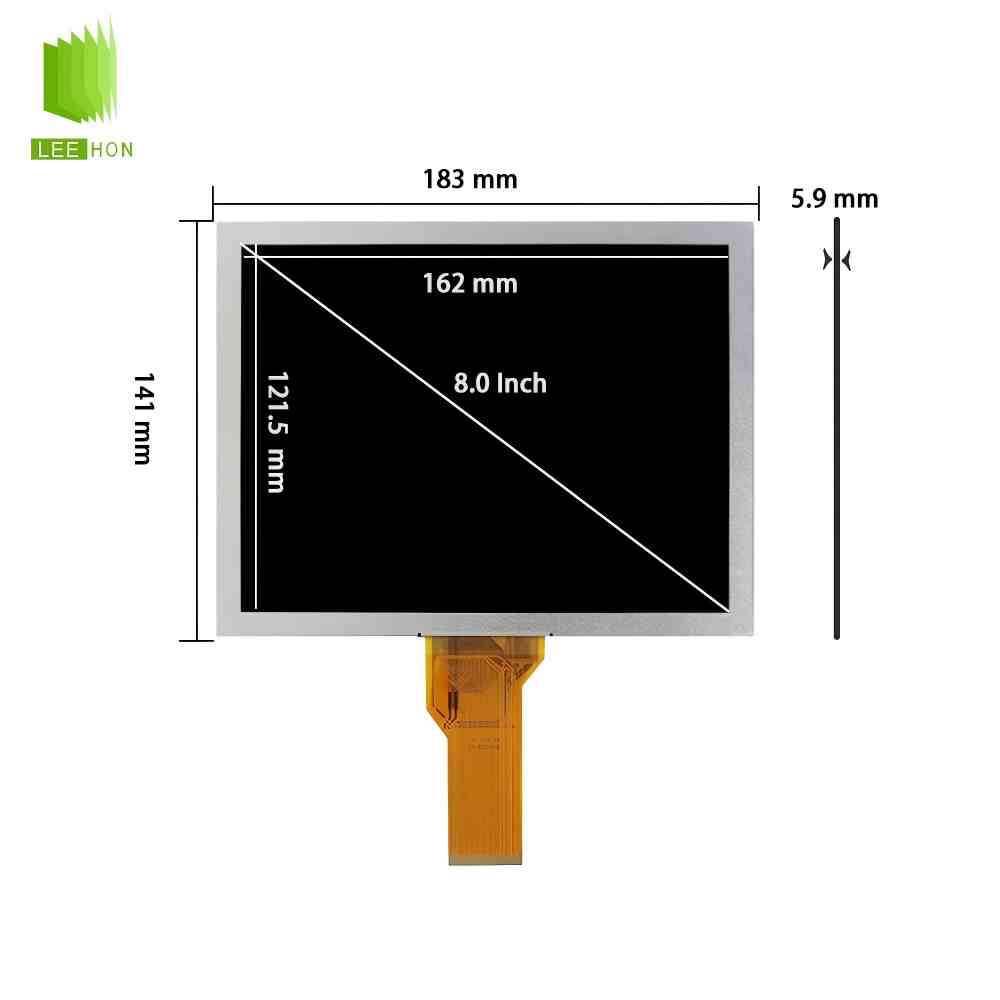

| 结构尺寸 | 显示区域(mm) | 162(H) × 121.5(V) | ||||
| 开口区域(mm) | 164.8(H) × 124.3(V) | |||||
| 外观尺寸(mm) | 183(H) × 141(V) | |||||
| 外观厚度(mm) | 5.6±0.3 | |||||
| 外观特征 | 物理形状 | 平面矩形 | ||||
| 外观样式 | - | |||||
| 宽高比 | 4:3 (H:V) | |||||
| 风景肖像 | 风景模式 | |||||
| 安装方式 | - | Without | ||||
| 其它参数 | 重量 | 234g (Typ.) | ||||
| 表面处理 | 雾面 | |||||
| 群创液晶模组EJ080NA-05B 光学详情表 | ||||||
| 类别 | 项目 | 详情 | ||||
| 基础信息 | 显示亮度 | 300 cd/m² (Typ.) | ||||
| 对比度 | 1000:1 (Typ.) (透射) | |||||
| 可视角度 | 70/70/50/70 (Typ.)(CR≥10) | |||||
| 显示模式 | TN，常白显示，透射式 | |||||
| 推荐视角 | 6 o'clock | |||||
| 响应时间(ms) | 25 (Typ.)(Tr+Td) | |||||
| 色彩性能 | 白色坐标 | Wx:0.310; Wy:0.330 | ||||
| 支持颜色 | 262K/16.7M (6-bit / 6-bit + Dithering) | |||||
| 色温 | 6638K | |||||
| 亮度均匀性 | 1.33/1.43 (Typ./Max.)(9 points) | |||||
| 群创液晶模组EJ080NA-05B 电子详情表 | ||||||
| 类别 | 项目 | 详情 | ||||
| 帧频率 | - | 60Hz | ||||
| 翻转扫描 | - | 翻转 (水平/垂直) | ||||
| 功率总耗 | - | 2.03W (Typ.) | ||||
| 驱动IC | - | 已邦定 EK79713BCGB + EK73215BCGA | ||||
| 时序控制 (T-CON) | - | Embedded T-CON | ||||
| 群创液晶模组EJ080NA-05B 信号详情表 | ||||||
| 类别 | 项目 | 详情 | ||||
| 信号电气 | 电压供应 | 3.3/10.4/16.0/-7.0V (Typ.)(VCC/AVDD/VGH/VGL) | ||||
| 电流供应 | 5.5/32.0/0.2/0.2mA (Typ.)(ICC/IAVDD/IGH/IGL) | |||||
| 功率消耗 | 0.356W (Typ.) | |||||
| 信号类型 | - | Parallel RGB (1 ch, 6/8-bit) | ||||
| 逻辑电压 | 0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC | |||||
| 接口特征 | 位置 | - | ||||
| 类型 | FPC | |||||
| 接口详情 | 脚距/脚数/数量/脚定义 | 0.5 mm / 50 pins / 1 pcs / DRGB-50P1C8B-115A | ||||
| 群创液晶模组EJ080NA-05B 光源详情表 | ||||||
| 类别 | 项目 | 详情 | ||||
| 光源特征 | 光源类型 | WLED | ||||
| 数量 | 3S9P | |||||
| 光源寿命 | 20K (Min.) 小时 | |||||
| 是否可换 | - | |||||
| 形状 | 阵列 | |||||
| 光源位置 | 侧入式光源 | |||||
| 灯管电气 | 电压供应 | 8.4/9.3/10.5V (Min./Typ./Max.) | ||||
| 电流供应 | 180±18mA | |||||
| 功率消耗 | 1.782W (Typ.) | |||||
| 接口特征 | 位置 | - | ||||
| 类型 | 包含在屏信号接口中 | |||||
| 光源驱动 | - | 无 | ||||
| 群创液晶模组EJ080NA-05B 包装详情表 | ||||||
| 包装类型 | 片/包装 | 箱数 | 包装长宽高(mm) | 毛重 (Kgs) | 体积(m³) | 备注 |
| 纸箱 | 30 | 1 | 530×367×260 | 9.97 | 0.0506 | - |
| 卡板 | 900 | 30 | 1190×1150×NA | N/A | N/A | - |
EJ080NA-05B液晶屏常见问题
Q1：EJ080NA-05B 是什么品牌、尺寸与核心规格？
A：它是群创（Innolux） 出品的 8.0 英寸 a-Si TFT-LCD 工业级液晶模组。核心规格：
分辨率：800×600（SVGA），4:3 比例
亮度：250 cd/m²（典型）
对比度：500:1（典型）
色彩：16.7M 色（8bit），50% NTSC
视角：70/70/50/70°（上 / 下 / 左 / 右）
接口：Parallel RGB（50pin FPC）
背光：WLED 侧入式，寿命约 20,000 小时
工作温度：-20℃ ~ 70℃
Q2：EJ080NA-05B 主要应用在哪些设备？
A：主打工业与嵌入式显示，适配对4:3 经典比例、低成本、宽温有要求的场景：
工业 HMI、工控终端、PLC 显示屏
车载导航、车载信息娱乐副屏
医疗便携设备、检测仪器、手持终端
安防监控、门禁、小型广告机
嵌入式一体机、POS 机、自助终端

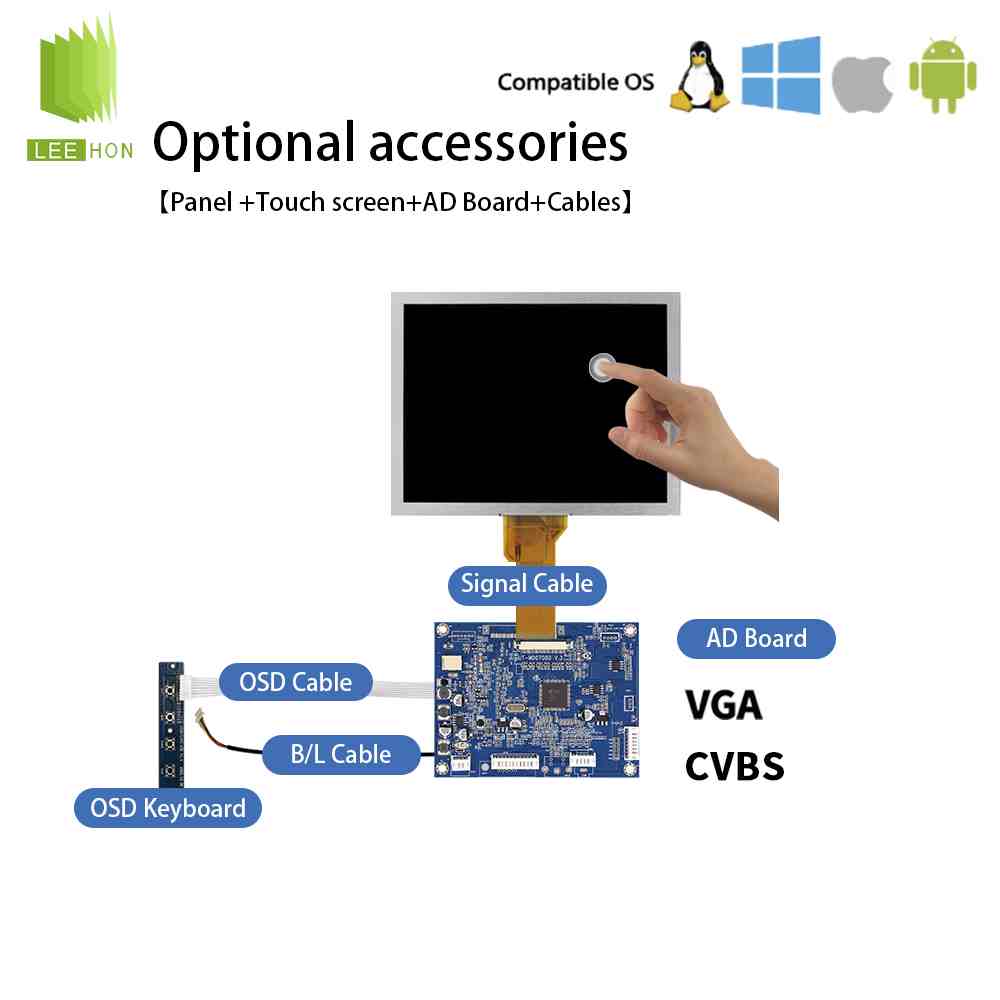

Q3：EJ080NA-05B 的信号接口是什么，与 LVDS/EDP 有何区别？
A：采用 50pin FPC Parallel RGB（TTL）接口，非 LVDS/EDP。
核心差异：RGB 为并行信号，直接驱动面板；LVDS/EDP 为串行信号，需驱动板转换。
驱动要点：需主控支持 800×600@60Hz 并行时序，DE/SYNC 模式可选。
供电：需 3.3V/10.4V/16V/-7V 多路电压，注意上电时序。
Q4：使用 EJ080NA-05B 时，常见花屏 / 不亮如何排查？
A：按 “供电→时序→接口→背光” 顺序排查：
供电：确认 3.3V、10.4V、16V、-7V 电压稳定，无欠压 / 过压。
时序：主控输出 800×600@60Hz，行场同步极性、DE/SYNC 模式匹配。
接口：50pin FPC 无虚接、短路，引脚定义与规格书一致。
背光：检查背光使能、PWM 信号，WLED 驱动电路正常。
驱动：确保驱动 IC 初始化参数正确，无信号丢失。
Q5：EJ080NA-05B 的替代型号有哪些？
A：同尺寸、同分辨率、同接口的工业屏可直接替代：
直接替代：EJ080NA-05A、AT080TN92、G080STN01.0（8 寸 800×600 RGB）
升级替代：G080UAN02.2（8 寸 1200×1920 MIPI，更高清）
宽温替代：友达 G080UAN02.3（-20℃~70℃，亮度≥500cd/m²）
成本替代：群创 EJ080NA 其他版本（如 -05C，参数接近，价格更低）
