| 友达液晶模组G084XAN01.0 详情表 | ||
| 类别 | 项目 | 详情 |
| 基本信息 | 面板品牌 | 友达 |
| 面板型号 | G084XAN01.0 | |
| 面板尺寸 | 8.4英寸 | |
| 面板应用 | - | |
| 面板类型 | a-Si TFT-LCD , 液晶模组 | |
| 工作环境 | 工作温度 | -30 ~ 80 °C |
| 存储温度 | -30 ~ 85 °C | |
| RoHS状态 | - | |
| 耐振动性 | 1.5G (14.7 m/s²) | |
| 典型特征 | - | - |
| 像素特征 | 像素数量 | 1024(RGB)×768, XGA |
| 点间距 | 0.1665×0.0555 mm (H×V) | |
| 像素布局 | RGB水平条状 | |
| 像素间距 | 0.1665×0.1665 mm (H×V) [152PPI] | |

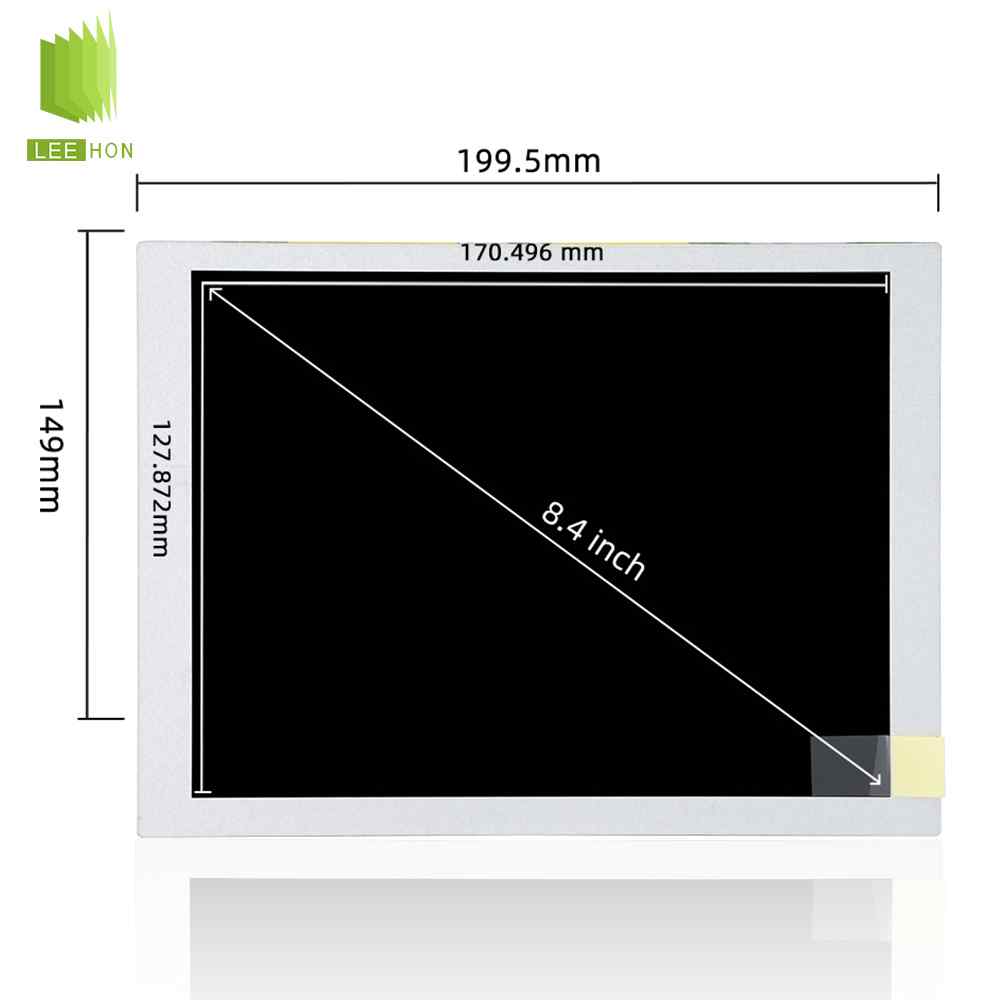

| 结构尺寸 | 显示区域 | 170.496×127.872 mm (H×V) |
| 可视区域 | 173.75×132.18 mm (H×V) | |
| 外观尺寸 | 199.5×149 mm (H×V) | |
| 外观厚度 | 5.98/9.55 (Typ./Max.) mm | |
| 外观特征 | 外观形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比 | 4:3 (H:V) | |
| 外观形状 | - | |
| 安装孔位 | - | Without |
| 其它特征 | 重量 | 282/310g (Typ./Max.) |
| 表面处理 | 雾面 | |
| 光学详情 | 面板亮度 | 500 cd/m² (Typ.) |
| 对比度 | 800:1 (Min.) (透射) | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 光学模式 | AHVA，常黑显示，透射式 | |
| 视角方向 | 全视角 | |
| 反应时间 | 15/10 (Typ.)(Tr/Td) (ms) | |
| 色彩性能 | 白色色度 | Wx:0.310; Wy:0.330 |
| 显示颜色 | 262K/16.7M (6-bit / 8-bit) | |
| 色温 | 6638K | |
| 亮度变动 | 1.25/1.33 (Typ./Max.)(5 points) | |
| 1931色域 | NTSC比值 | 0.74 |
| sRGB覆盖率 | 0.99 | |
| Adobe RGB覆盖率 | 0.76 | |
| DCI-P3覆盖率 | 0.77 | |
| Rec.2020覆盖率 | 0.55 | |
| 工作频率 | - | 60Hz |
| 翻转扫描 | - | 翻转 (水平/垂直) |
| 功率消耗 | - | 5.3W (Typ.) |
| 背光特征 | 灯管类型 | WLED |
| 是否可换 | - | |
| 灯管寿命 | 70K (Min.) 小时 | |
| 数量 | - | |
| 灯管形状 | - | |
| 位置 | 侧入式光源 | |

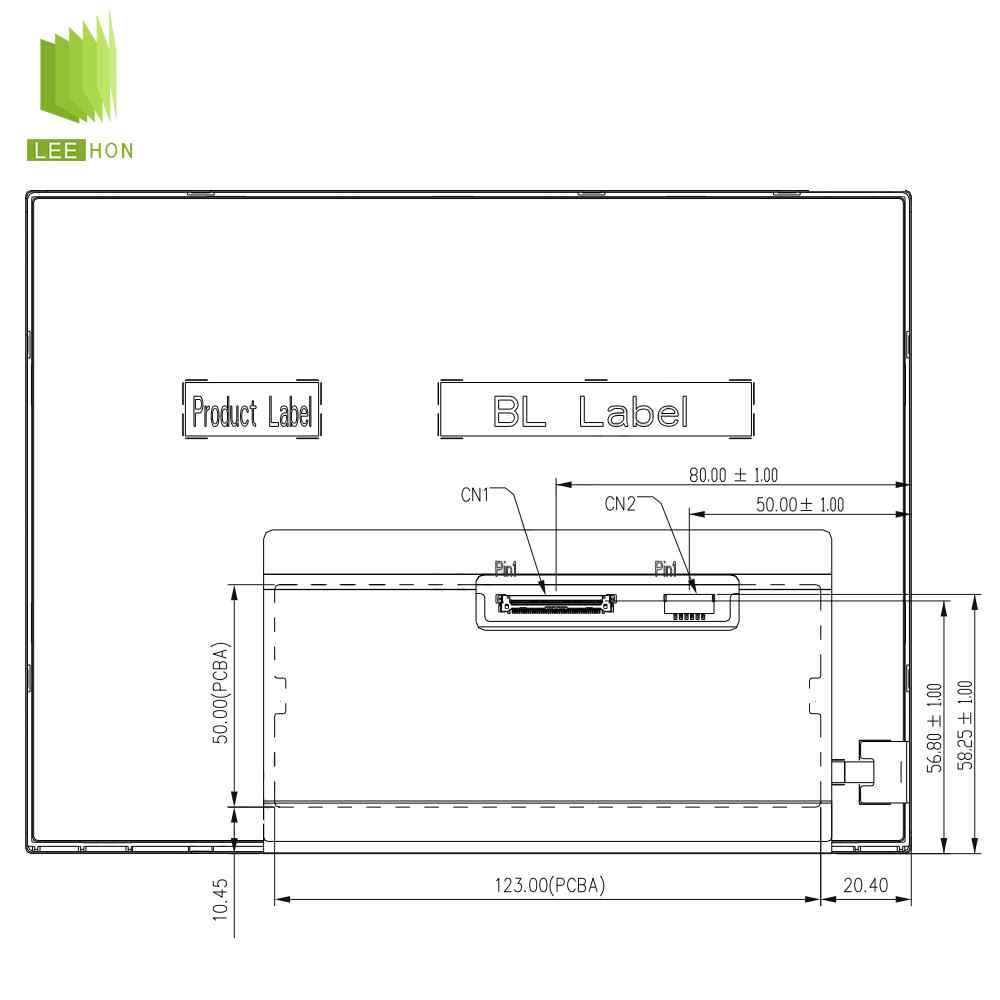

| 接口特征 | 类型 | 端子 |
| 位置 | - | |
| 灯管驱动 | 含LED驱动 | |
| 接口详情 | 品牌 | 航空电子 |
| 型号 | FI-S6P-HFE | |
| 脚间距 | 1.25 mm | |
| 脚数 | 6 pins | |
| 数量 | 1 pcs | |
| 驱动电气 | 电压输入 | 12.0±1.2V |
| 电流输入 | 0.4A (Typ.) | |
| 功耗 | 4.8W (Typ.) | |
| 信号系统 | LVDS | (1 ch, 6/8-bit) |
| 信号逻辑电压 | - | |
| 信号电气 | 电压输入 | 3.3V (Typ.) |
| 电流输入 | 150/220mA (Typ./Max.) | |
| 功耗 | 0.5/0.73W (Typ./Max.) | |
| 接口特征 | 类型 | 端子 |
| 位置 | - | |
| 端子详情 | 品牌 | I-PEX |
| 型号 | 20765-040E-11A | |
| 脚间距 | 0.5 mm | |
| 脚数 | 40 pins | |
| 数量 | 1 pcs | |
| 包装详情 | 包装类型 | 纸箱 |
| 片/包装 | 22 | |
| 箱数 | 1 | |
| 包装长宽高(mm) | 528×348×265 | |
| 毛重 (Kgs) | N/A | |
| 体积(m³) | 0.0487 | |
| 包装详情 | 包装类型 | 卡板 |
| 片/包装 | 660 | |
| 箱数 | 30 | |
| 包装长宽高(mm) | 1150×1070×1460 | |
| 毛重 (Kgs) | N/A | |
| 包装详情 | 体积(m³) | 1.7965 |
G084XAN01.0液晶屏常见问题
Q1：G084XAN01.0 品牌、尺寸与分辨率是多少？
A：友达（AUO）8.4 英寸工业液晶屏，分辨率为 1024×768（XGA），4:3 比例。
Q2：这款屏的面板类型和视角表现如何？
A：采用 IPS / 广视角面板，可视角度达到 178°(H)/178°(V)，全视角无明显偏色、黑屏。
Q3：G084XAN01.0 亮度与工作温度范围是多少？
A：典型亮度 450 cd/m²，工作温度 -20℃ ~ 70℃，属于宽温工业级规格。
Q4：它采用什么信号接口？
A：使用 LVDS 接口，常见为 30pin 配置，单通道 8bit 传输。
Q5：主要应用场景和可替代型号有哪些？
A：多用于工业 HMI、工控一体机、车载设备、医疗显示、数控机床面板等。
