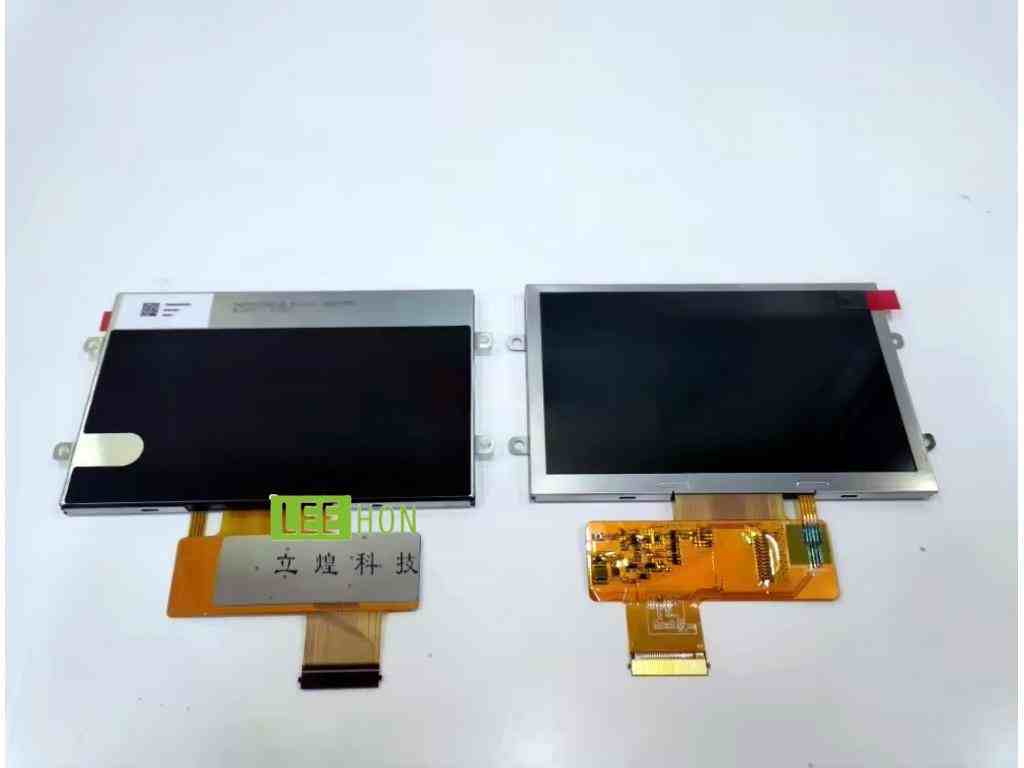

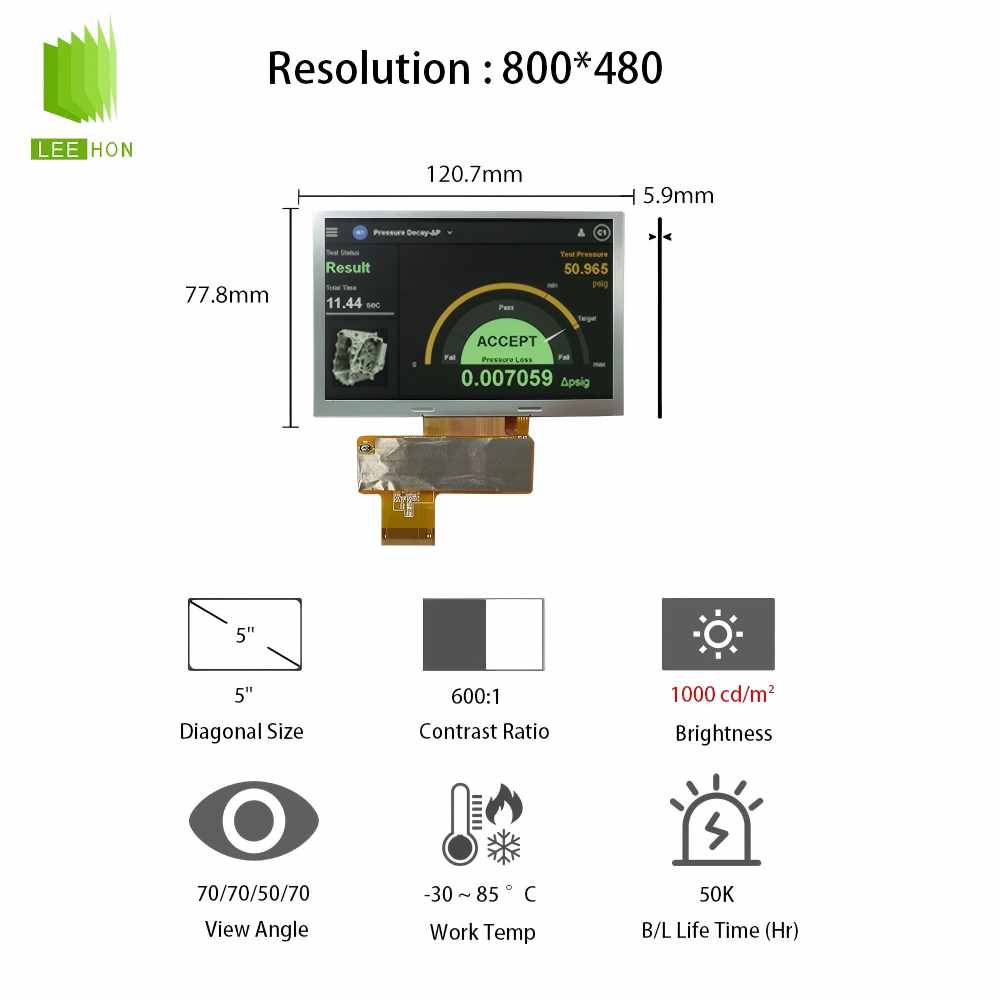

| 天马液晶模组TM050RDZG03-00 详情表 | ||
| 类别 | 项目 | 详情 |
| 基本信息 | 品牌 | - |
| 型号名称 | TM050RDZG03-00 | |
| 屏幕类型 | a-Si TFT-LCD , 液晶模组 | |
| 其它名称 | - | |
| 屏幕尺寸 | 5.0寸 | |
| 适用于 | - | |
| 最大额定值 | 工作温度 | -30 ~ 85 °C |
| 存储温度 | -40 ~ 90 °C | |
| 抗振能力 | - | |
| RoHS | - | |
| 典型特征 | - | - |
| 备注信息 | Matching Connector | FH52E-40S-0.5SH |
| 像素特征 | 分辨率 | 800(RGB)×480, WVGA |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.045×0.135 mm | |
| 像素间距(W×H) | 0.135×0.135 mm [188PPI] | |

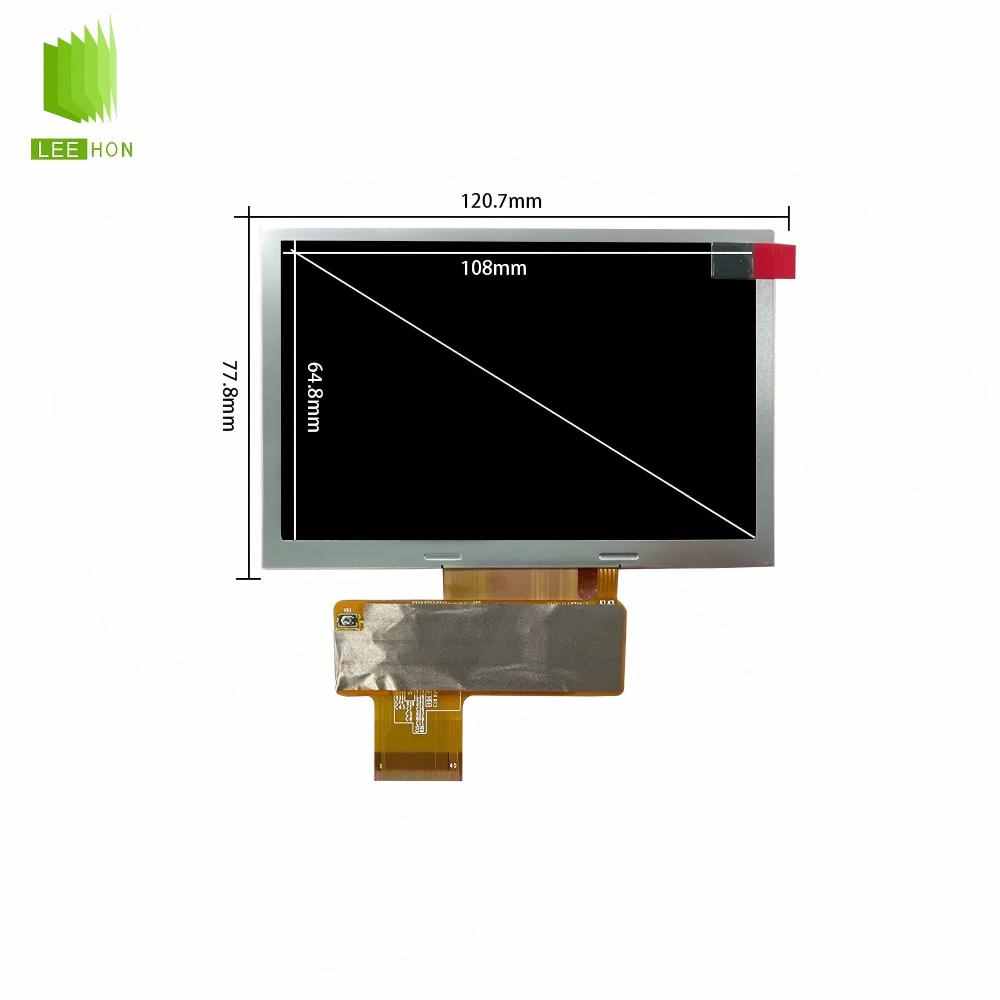

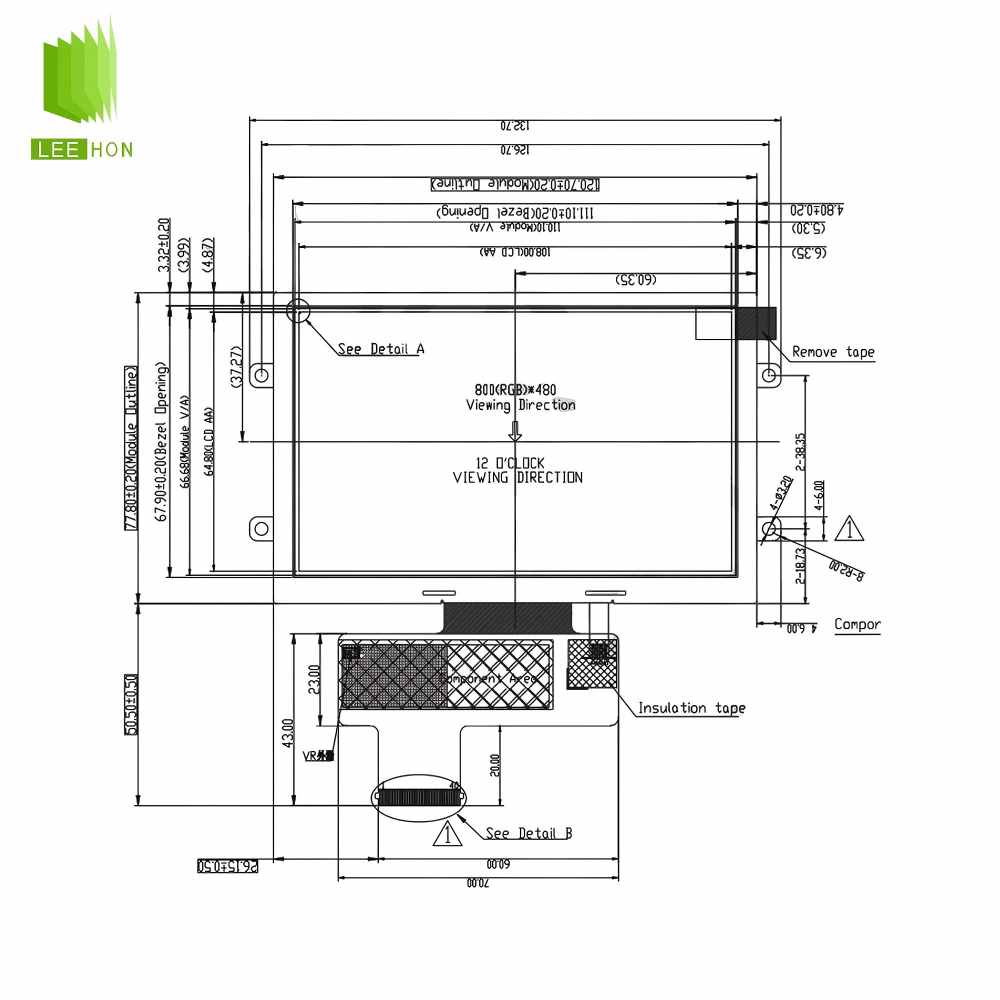

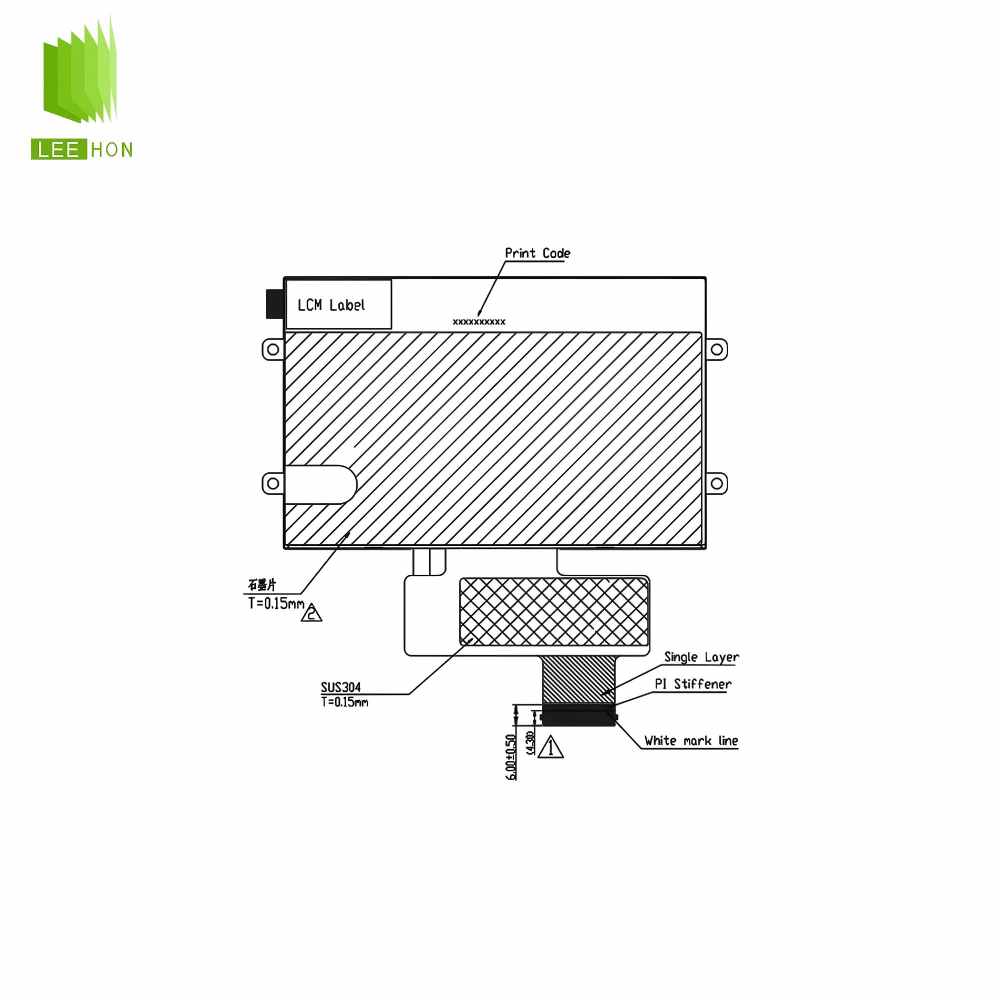

| 结构尺寸 | 显示尺寸 | 108(W)×64.8(H) mm |
| 外观尺寸 | 120.7(W)×77.8(H) mm | |
| 可视尺寸 | 111.1(W)×67.9(H) mm | |
| 外观厚度 | 5.7±0.2 mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比(W:H) | 0.63125 | |
| 外观形状 | - | |
| 安装方式 | - | Face mounting holes (4-Φ3.2) on left, right slugs |
| 其它详情 | 重量 | TBD |
| 表面处理 | 雾面 | |
| 光学详情-基本信息 | 亮度(cd/m²) | 1000 (Typ.) |
| 对比度 | 750 : 1 (Typ.) (透射) | |
| 最佳角度 | 6 o'clock | |
| 响应速度 | 20/30 (Typ./Max.)(Tr+Td) (ms) | |
| 可视角度 | 80/80/70/80 (Typ.)(CR≥10) | |
| 光学模式 | TN，常白显示，透射式 | |
| 色彩性能 | 色度 | Wx:0.318; Wy:0.352 |
| 颜色数量 | 16.7M (8-bit) | |
| 色温 | 6101K | |
| 白场变动 | 1.25/1.33 (Typ./Max.)(9 points) | |
| 1931色域 | NTSC比值 | 0.56 |
| sRGB覆盖率 | 0.76 | |
| Adobe RGB覆盖率 | 0.58 | |
| DCI-P3覆盖率 | 0.58 | |
| Rec.2020覆盖率 | 0.42 | |
| 色域说明 | - | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| 显示性能 | 阳光下可视性 | 是 |
| 透射率 | - | |
| 刷新频率 | - | 60Hz |
| 翻转扫描 | - | No |
| 驱动IC | - | COG 已邦定 HX8664-B00APD400-LT + HX8264-D03DPD400-A-LTP |
| 时序控制 (T-CON) | - | Embedded T-CON |
| 信号电气 | 输入电流 | - |
| 输入电压 | 3.3V (Typ.) | |
| 功耗 | 320mW (Typ.) | |
| 信号接口 | Parallel RGB (1 ch, 8-bit) | |
| 逻辑电压 | - | 0≤VIL≤0.3VDD; 0.7VDD≤VIH≤VDD |
| 接口特征 | 位置 | - |
| 类型 | FPC | |
| 信号接口 | 品牌 | - |
| 型号 | - | |
| 数量 | 1 pcs | |
| 脚间距 | 0.5 mm | |
| 脚数 | 40 pins | |
| 脚定义 | - | |
| 灯管特征 | 灯管类型 | WLED |
| 背光可换性 | - | |
| 位置 | 侧入式光源 | |
| 数量 | 3S6P | |
| 灯管形状 | 6串 | |
| 寿命 | 50K (Typ.) 小时 | |
| 灯管电气 | 输入电流 | 175mA (Typ.) |
| 输入电压 | 9.3±0.6V (Typ.) | |
| 功耗 | 1.628W (Typ.) | |
| 接口特征 | 位置 | - |
| 类型 | 包含在屏信号接口中 | |
| 包装详情 | 包装类型 | 纸箱 |
| 片/包装 | 72 | |
| 箱数 | 1 | |
| 包装长宽高(mm) | 395×290×315 | |
| 毛重 (Kgs) | 8.84 | |
| 体积(m³) | 0.0361 | |
| 备注 | - | |
| 包装详情 | 包装类型 | 卡板 |
| 片/包装 | 2304 | |
| 箱数 | 32 | |
| 包装长宽高(mm) | 1200×800×NA | |
| 毛重 (Kgs) | N/A | |
| 体积(m³) | N/A | |
TM050RDZG03-00液晶屏常见问题
Q1：TM050RDZG03-00 基本尺寸与分辨率是多少？
A：为 5.0 英寸 TFT-LCD 模组，分辨率 800×480（WVGA），显示比例 16:9。
Q2：这款屏的显示类型与视角特性如何？
A：采用 a-Si TFT 液晶面板，常规为 TN / 常白模式；可视角度典型为 左右 / 上下 60°/60°/50°/50°（T/B/R/L），属于标准 TN 视角水平。
Q3：TM050RDZG03-00 典型亮度和对比度是多少？
A：典型亮度 350 cd/m²，典型对比度 450:1，满足工业仪表、车载中控等室内 / 半户外场景。
Q4：它的电气接口和供电电压是多少？
A：一般为 RGB 并行接口（常见 40/50 PIN），模组主供电多为 3.3V 单电源或 3.3V + 背光独立供电，背光多为 WLED 侧入式。
Q5：主要适用场景有哪些？
A：多用于 工业 HMI、车载中控小屏、智能家居中控、手持检测设备、安防监控显示器 等中低端嵌入式显示方案。
