| 友达7寸LCD工业液晶屏G070VW01 V012规格参数 | ||
| 类别 | 参数 | 详情 |
| 基本信息 | 品牌 | 友达 |
| 型号名称 | G070VW01 V012 | |
| 屏幕类型 | a-Si TFT-LCD , 液晶模组 | |
| 其它名称 | G070VW01.012, G070VAN02.0 | |
| 屏幕尺寸 | 7.0寸 | |
| 适用于 | 工业 | |
| 典型特征 | 宽温，白光LED背光，寿命大于5万小时，含LED驱动器，上/下,左/右翻转显示，6/8位灰阶可选，表面雾面 | |
| 最大额定值 | 工作温度 | -30 ~ 85 °C |
| 存储温度 | -30 ~ 85 °C | |
| 抗振能力 | 1.5G (14.7 m/s²) | |
| RoHS | - | |

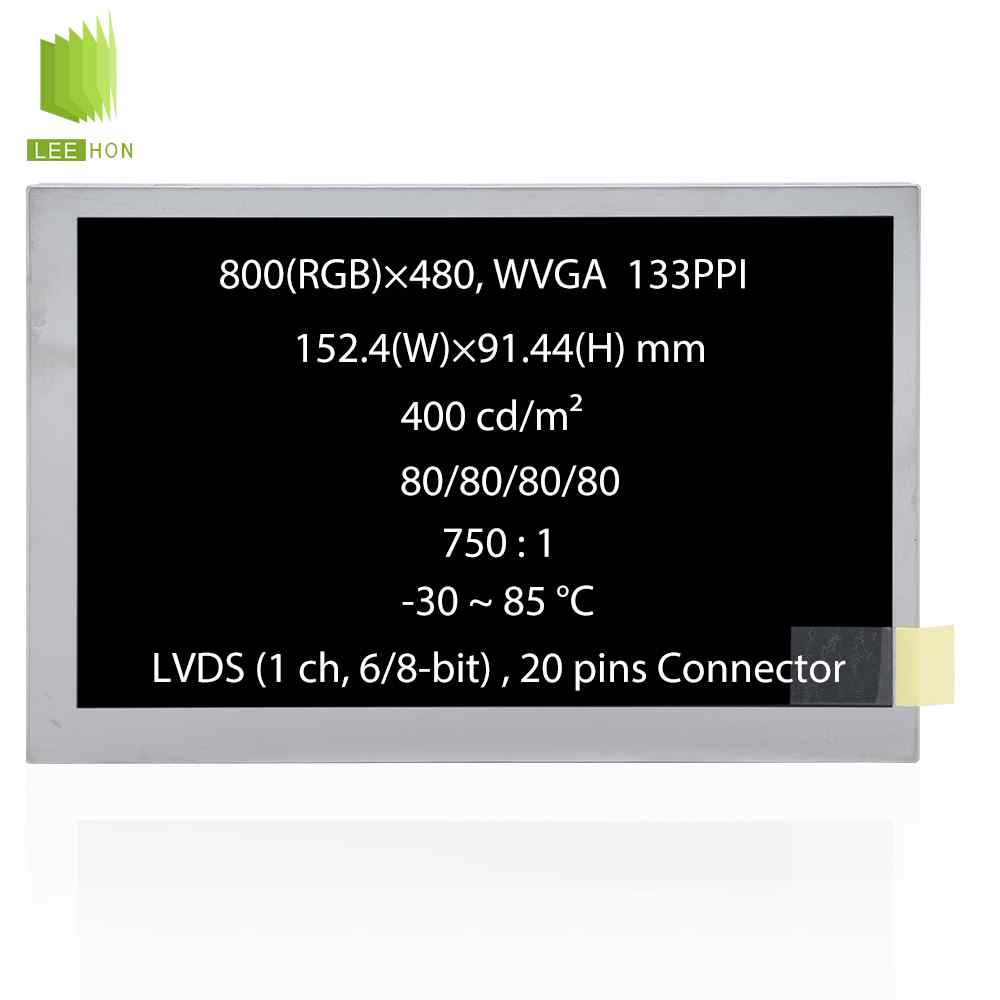

| 像素特征 | 分辨率 | 800(RGB)×480, WVGA |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.0635×0.1905 mm | |
| 像素间距(W×H) | 0.1905×0.1905 mm [133PPI] | |

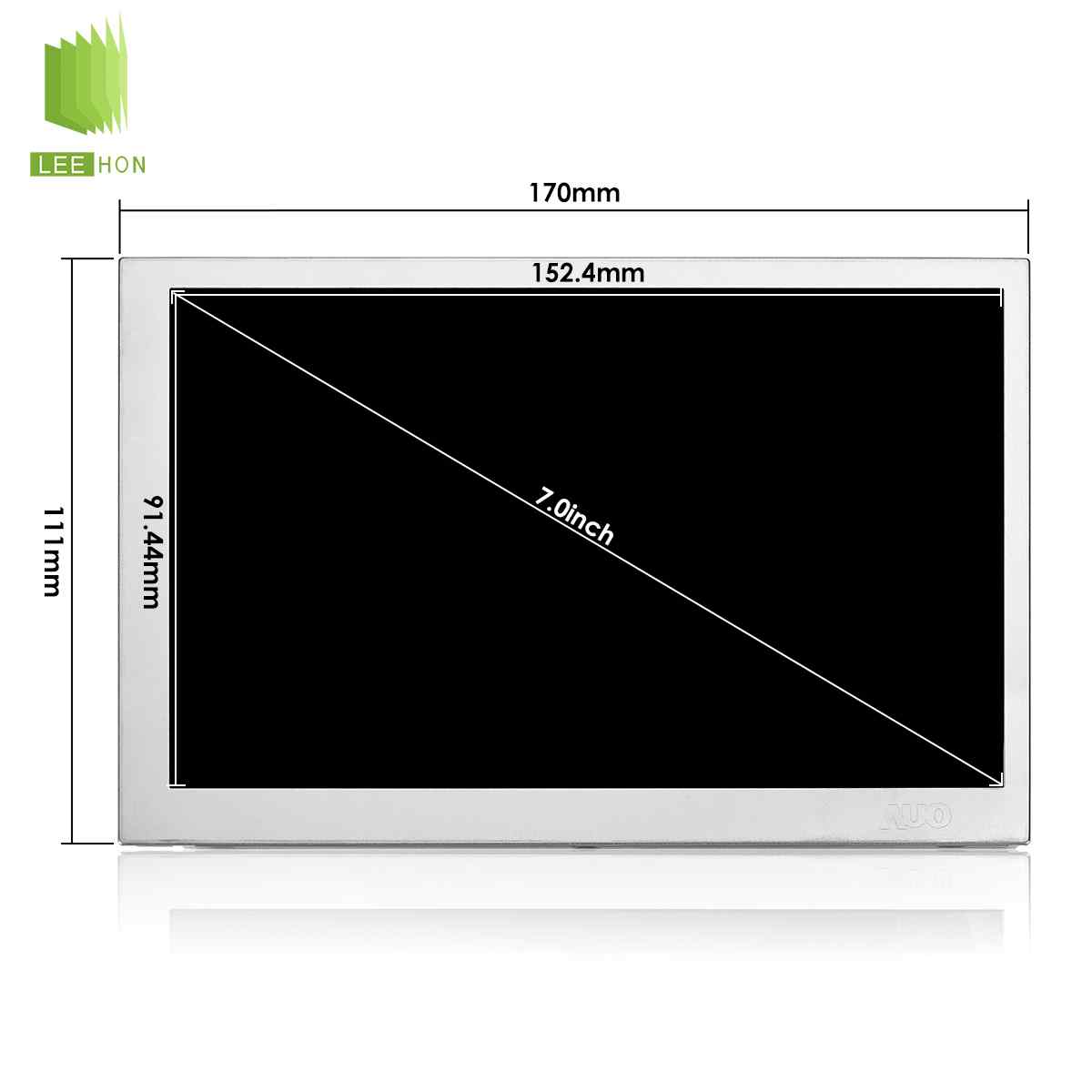

| 结构尺寸 | 显示尺寸 | 152.4(W)×91.44(H) mm |
| 外观尺寸 | 170(W)×111(H) mm | |
| 可视尺寸 | 155.2(W)×94.24(H) mm | |
| 外观厚度 | 7.5±0.5 mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比(W:H) | 0.63125 | |
| 外观形状 | - | |
| 安装方式 | - | Without |
| 其它详情 | 重量 | 157g (Max.) |
| 表面处理 | 雾面，Hard coating (3H) | |
| 光学详情-基本信息 | 亮度(cd/m²) | 400 (Typ.) |
| 对比度 | 1000 : 1 (Typ.) (透射) | |
| 最佳角度 | 全视角 | |
| 响应速度 | 25 (Typ.)(Tr+Td) (ms) | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 光学模式 | AHVA，常黑显示，透射式 | |
| 色彩性能 | 色度 | Wx:0.310; Wy:0.330 |
| 颜色数量 | 262K/16.2M (6-bit / 6-bit + FRC) | |
| 色温 | 6638K | |
| 白场变动 | 1.30 (Max.)(5 points) | |
| 1931色域 | NTSC比值 | 0.63 |
| sRGB覆盖率 | 0.85 | |
| Adobe RGB覆盖率 | 0.65 | |
| DCI-P3覆盖率 | 0.65 | |
| Rec.2020覆盖率 | 0.47 | |
| 色域说明 | - | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| 刷新频率 | - | 60Hz |
| 翻转扫描 | - | 翻转 (水平/垂直) |
| 功率总耗 | - | 2.6W (Typ.) |
| 信号电气 | 输入电流 | 230/250mA (Typ./Max.) |
| 输入电压 | 3.3V (Typ.) | |
| 功耗 | 0.76/0.9W (Typ./Max.) | |
| 信号接口 | LVDS (1 ch, 6/8-bit) | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |

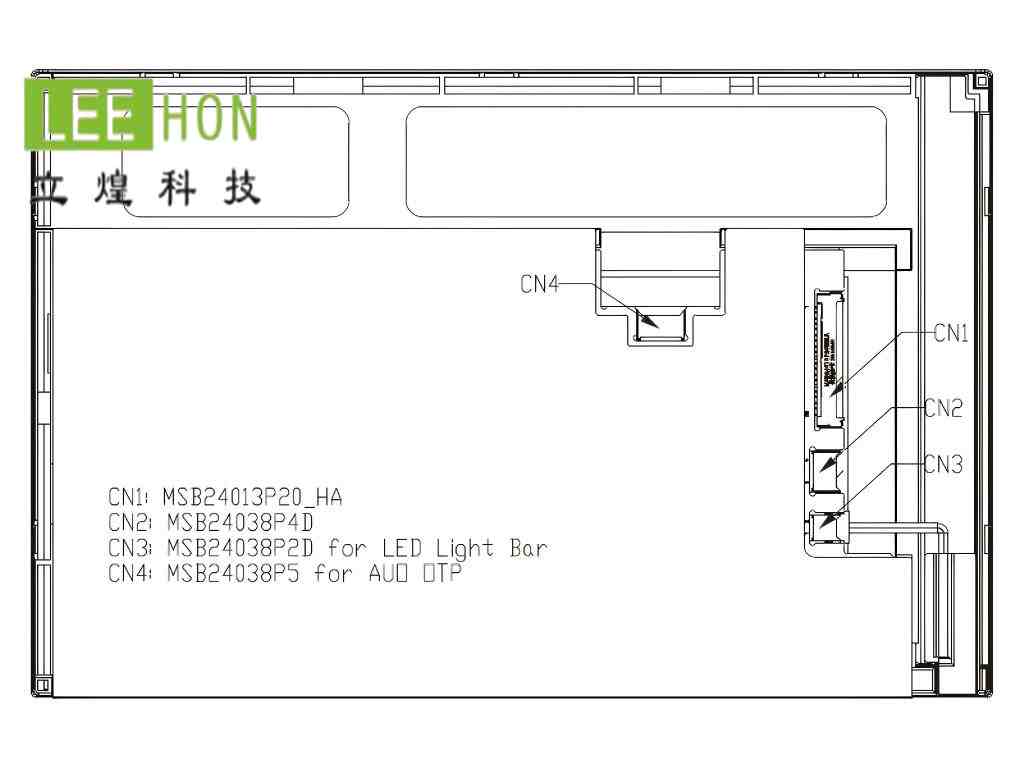

| 信号接口 | 品牌 | 信盛精工 |
| 型号 | MSB24013P20HA | |
| 数量 | 1 pcs | |
| 脚间距 | 1.0 mm | |
| 脚数 | 20 pins | |
| 脚定义 | LVDS-20P1C8B-140A | |
| 灯管特征 | 灯管类型 | WLED |
| 背光可换性 | No | |
| 位置 | 侧入式光源 | |
| 数量 | - | |
| 灯管形状 | 1串 | |
| 寿命 | 50K (Min.) 小时 | |
| 灯管电气 | 输入电流 | 50mA (Typ.) |
| 输入电压 | 30/33V (Typ./Max.) | |
| 功耗 | 1.5W (Typ.) | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 接口详情 | 品牌 | 信盛精工 |
| 型号 | MSB24038P4 | |
| 数量 | 1 pcs | |
| 脚间距 | 1.25 mm | |
| 脚数 | 4 pins | |
| 脚定义 | - | |
| 背光驱动 | - | 含LED驱动 |
| 驱动电气 | 输入电流 | 0.16A (Typ.) |
| 输入电压 | 12.0V (Typ.) | |
| 功耗 | 1.92/2.65W (Typ./Max.) | |
| 包装详情 | 包装类型 | 纸箱 |
| 片/包装 | 60 | |
| 箱数 | 1 | |
| 包装长宽高(mm) | 434×377×264 | |
| 毛重 (Kgs) | 14.5 | |
| 体积(m³) | 0.0432 | |
| 备注 | - | |
| 包装详情 | 包装类型 | 卡板 |
| 片/包装 | 1800 | |
| 箱数 | 30 | |
| 包装长宽高(mm) | 1140×890×1460 | |
| 毛重 (Kgs) | N/A | |
| 体积(m³) | 1.4813 | |
常见问题
Q1：G070VW01 V012 适合什么设备？不适合什么场景？
A：
这块屏更适合 工控人机界面、工业仪器仪表、嵌入式控制终端、车载或移动设备显示、医疗与零售类中小尺寸终端 。
原因很直接：它是 7 英寸 800×480 ，同时具备 IPS 可视角、400 cd/m² 亮度、-30°C~85°C 宽温 ，整体定位明显偏工业应用。 不太适合的场景主要有两类：
一类是 主板没有 LVDS 输出 的方案；
另一类是 需要更高分辨率或更大显示面积 的设备，因为这块屏确认是 7 英寸 WVGA（800×480） ，不是更高分辨率型号。
Q2：选型时先核对哪 3–5 个关键参数？
A：
这块屏优先核对下面 5 项：
- 尺寸 ：7.0 英寸。
- 分辨率 ：800×480。
- 接口 ：LVDS。
- 亮度 ：400 cd/m²。
- 结构尺寸 ：170.0 × 111.0 × 7.5 mm；显示区 152.40 × 91.44 mm。 如果项目对环境要求高，再补核 工作温度 -30°C~85°C 。这些参数都能直接决定主板、结构和整机环境适配是否成立。
Q3：替代时最容易出错的点是什么？
A：
替代时最容易错的，不是“7 寸”本身，而是 接口和模组细节 。
这块屏确认是 LVDS ，并且公开资料里能看到 20pins 的描述；如果替代屏虽然同样是 7 英寸、800×480，但接口不是同类，或者接口脚位定义不同，就很容易出现 点不亮、花屏、颜色异常 。
另一个高频错误是忽略背光和触摸状态。这块屏的公开资料显示为 WLED 背光、背光寿命 50,000 小时 ，并且资料摘要里标明 Without Touch 。
所以替代时，不能默认“同尺寸就能沿用原来的触摸和背光方案”。
Q4：配触摸、驱动板、线束时要注意什么？
A：
先说触摸：目前能确认的是，这块屏本体公开信息标的是 无触摸 ，所以如果项目需要触控，要把 显示模组 和 触摸方案 分开看，不要默认它是“一体触摸屏”。
再说驱动板：驱动板要确认能输出 800×480 的 LVDS 信号 ，并且与这块屏的接口形式匹配。只看“7 寸屏”或“800×480”还不够，接口类型没对上，通常就是整机联调最先出问题的地方。
线束这块要特别小心。公开资料里能确认到这块屏是 LVDS 20pins ，因此线束不能只看能不能插上，还要核对 pin 定义、背光控制相关脚位、供电脚 是否一致；替代或改线时，这一步最容易出错。
Q5：这块屏还有哪些实际使用上的注意事项？
A：
这块屏目前能确认的环境能力是 -30°C~85°C 工作温度 ，并且公开资料给出的背光寿命是 50,000 小时 。这说明它适合工业宽温环境和相对长时间运行的设备，但这不等于整机可以忽略散热、密封和电源稳定性设计。
另外，从公开资料可确认它是 IPS、透射式显示 。
这意味着它更适合需要较稳定可视角表现的工业终端，但项目在做替代或选板时，仍然应该把 接口、结构尺寸、环境温度 放在前面优先核对，而不是只盯着尺寸和分辨率。
