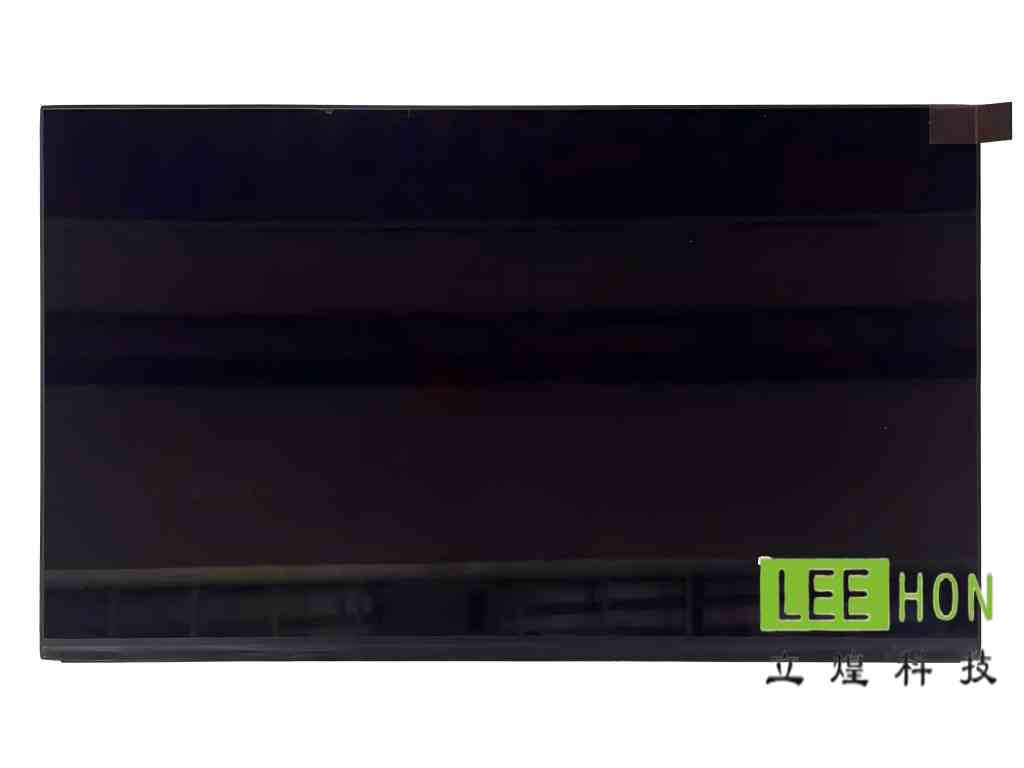

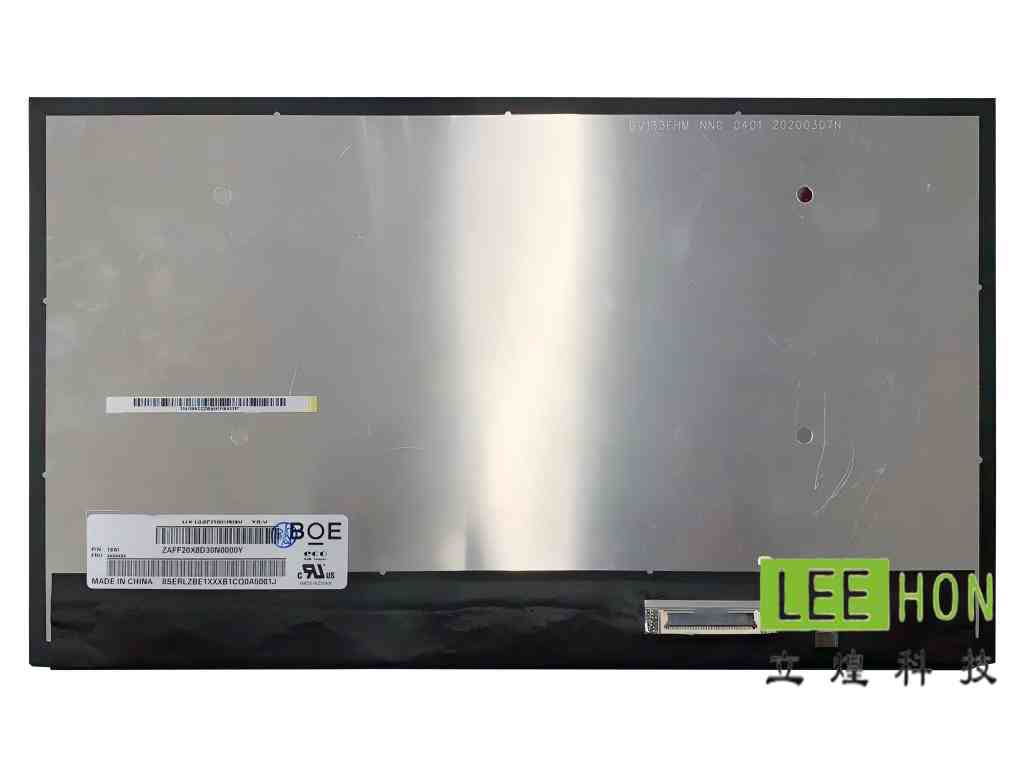

| 京东方13.3LCD工业液晶模组DV133FHM-NN0 信息表 | ||
| 类别 | 项目 | 参数 |
| 基本信息 | 制造商 | 京东方 |
| 型号 | DV133FHM-NN0 | |
| 类型 | a-Si TFT-LCD , 液晶模组 | |
| 别名 | - | |
| 应用环境 | RoHS | - |
| 工作温度 | 0 ~ 50 °C | |
| 存储温度 | -20 ~ 60 °C | |
| 抗振性能 | - | |
| 应用产品 | - | 工业 |
| 典型特征 | - | 风景模式 / 肖像模式，白光LED背光，含LED驱动器，端子倒装，表面雾面 |
| 对角尺寸 | 对角尺寸 | 13.3" |
| 像素特征 | 像素数量 | 1920(RGB)×1080, FHD |
| 像素排列 | RGB垂直条状 | |
| 点间距(H×V) | 0.051×0.153 mm | |
| 像素间距(H×V) | 0.153×0.153 mm [166PPI] | |

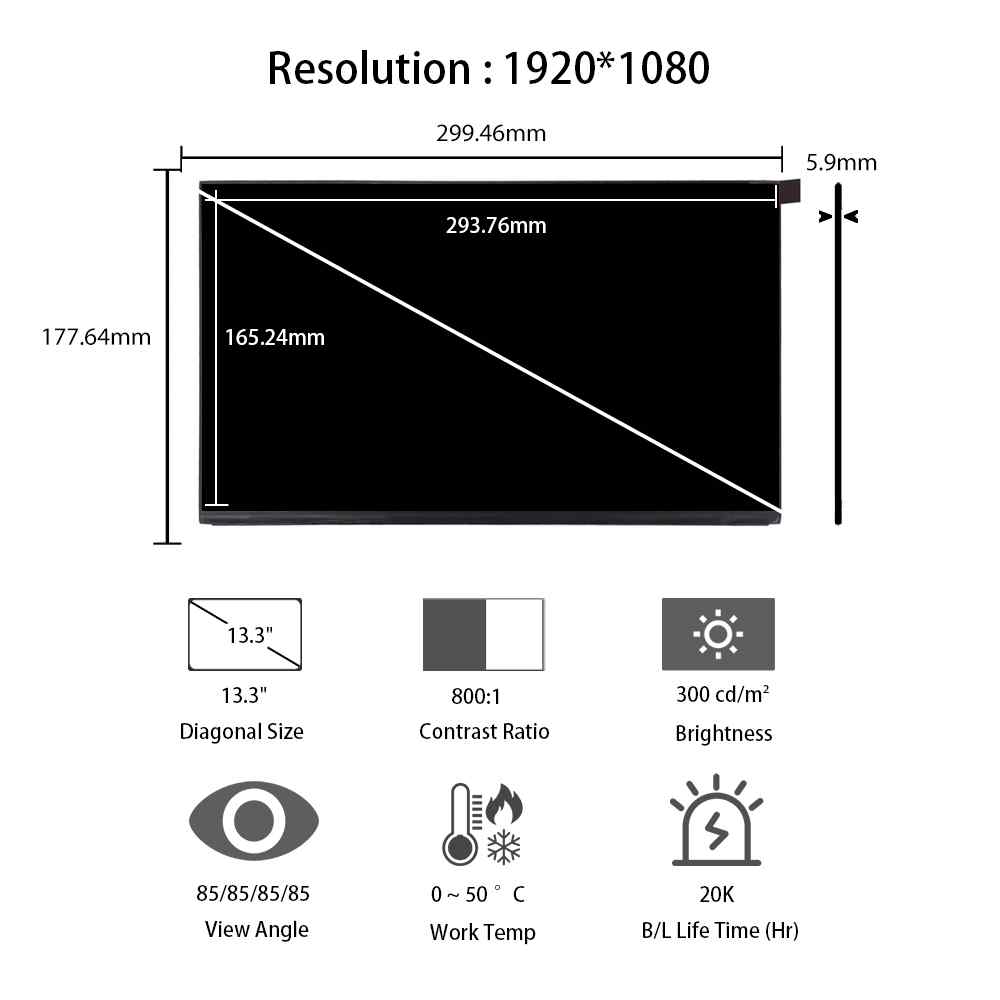

| 结构尺寸 | 显示区域(H×V) | 293.76×165.24 mm |
| 开口区域(H×V) | - | |

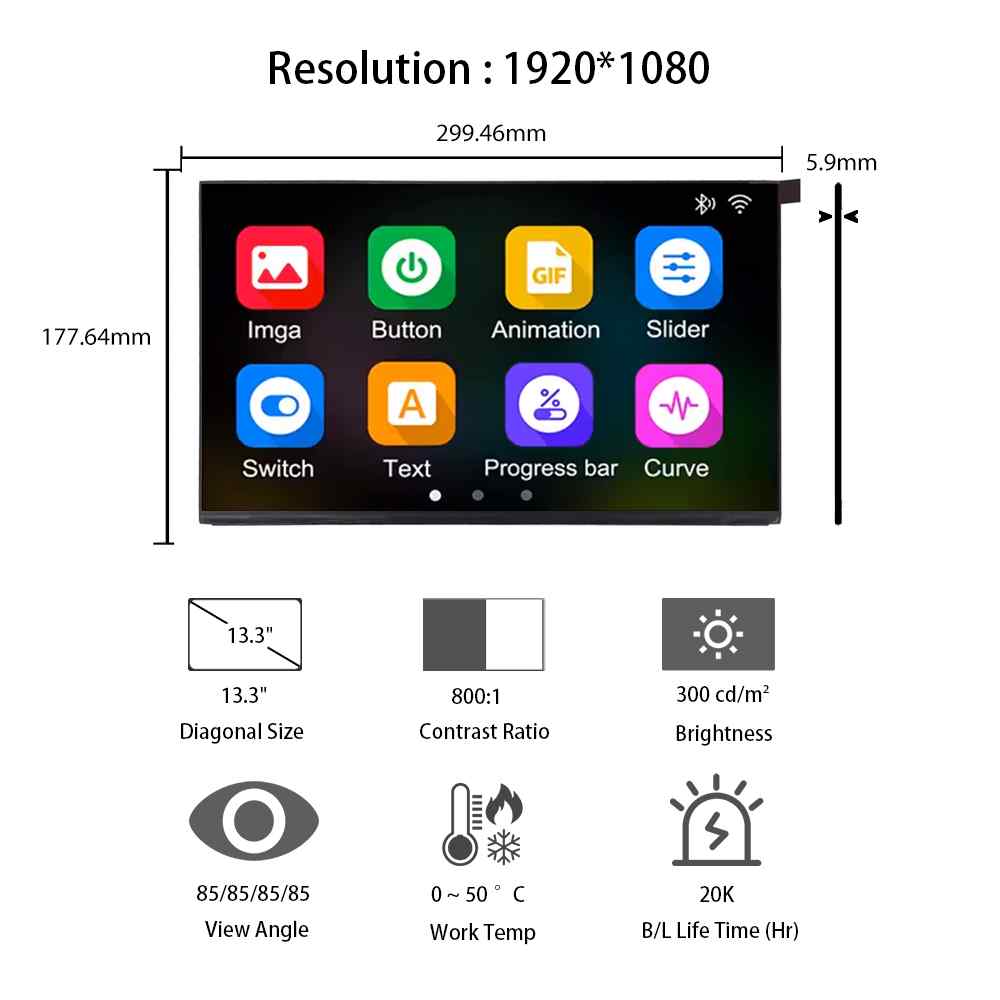

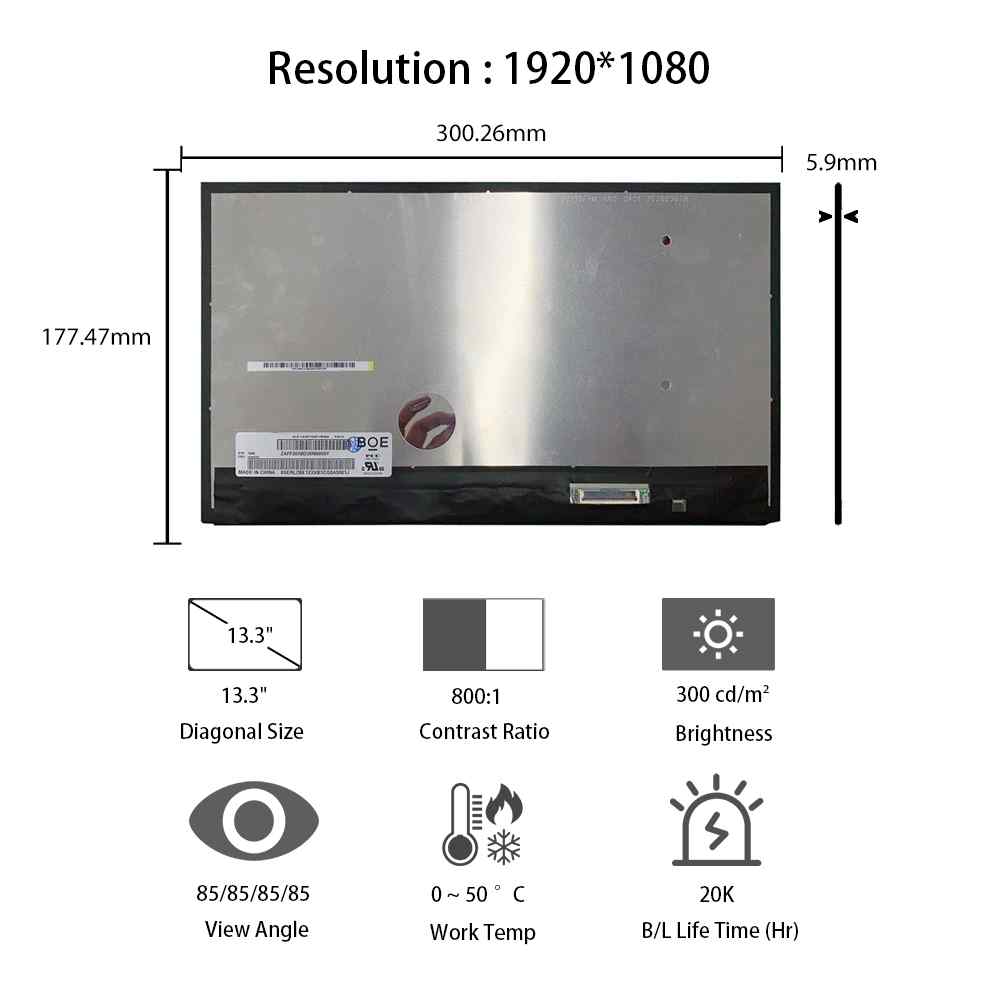

| 外观尺寸(H×V) | 299.46×177.64 mm | |
| 外观厚度 | 2.6/5.9 (Typ./Max.) mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 宽高比(H:V) | 0.672916667 | |
| 风景肖像 | 风景 / 肖像模式 | |
| 外观样式 | - | |
| 其它参数 | 重量 | 220g (Typ.) |
| 表面防护 | - | |
| 表面处理 | 雾面 | |
| 安装孔位 | 安装孔位 | Without |
| 光学特征-基本信息 | 显示亮度 | 300 cd/m² (Typ.) |
| 显示模式 | ADS，常黑显示，透射式 | |
| 对比度 | 800:1 (Typ.) (透射) | |
| 推荐视角 | 全视角 | |
| 可视角度 | 85/85/85/85 (Typ.)(CR≥10) | |
| 光学特征-响应时间 | 响应时间 | 30 (Typ.)(Tr+Td) (ms) |
| 色彩性能 | 色温 | 6485K |
| 支持颜色 | 16.7M (8-bit) | |
| 白色坐标 | Wx:0.313; Wy:0.329 | |
| 1931色域 | NTSC比值 | 0.47 |
| sRGB覆盖率 | 0.65 | |
| Adobe RGB覆盖率 | 0.49 | |
| DCI-P3覆盖率 | 0.49 | |
| Rec.2020覆盖率 | 0.35 | |
| 色域说明 | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| 亮度均匀性 | 亮度均匀性 | 1.33 (Max.)(9 points) |
| 帧频率 | 帧频率 | 60Hz |
| 翻转扫描 | 翻转扫描 | No |
| 功率总耗 | 功率总耗 | 5.9W (Max.) |
| 光源特征-光源特征 | 光源类型 | WLED |
| 位置 | 侧入式光源 | |
| 寿命(小时) | 20K (Typ.) | |
| 数量 | 8S6P | |
| 形状 | 6串 | |
| 是否可换 | - | |
| 接口特征 | WLED驱动状态 | 含LED驱动 |
| 物理类型 | 包含在屏信号接口中 | |
| 接口位置 | - | |
| WLED驱动电气 | 输入电压 | 5.0/12.0/21.0V (Min./Typ./Max.) |
| 输入电流 | - | |
| 功率消耗 | 3.9W (Max.) | |
| 信号电气 | 输入电压 | 3.3V (Typ.) |
| 输入电流 | TBD | |
| 功率消耗 | 1.4/2.0W (Typ./Max.) | |
| 接口特征-信号 | 信号类型 | LVDS (2 ch, 8-bit) |
| 物理类型 | 端子 | |
| 接口位置 | - | |
| 接口详情 | 品牌 | 然湖 |
| 型号 | 05002HR-H51G5(G) | |
| 数量 | 1 pcs | |
| 脚数 | 51 pins | |
| 脚间距 | 0.5 mm | |
| 脚定义 | - | |
常见问题
Q1：这块屏适合什么设备，不适合什么场景？
A：这块屏更适合工业平板、嵌入式显示终端、医疗辅机、POS、自助设备、轻工控显示项目这类13.3英寸FHD方案。原因很直接，它是1920×1080、LVDS接口、3.3V供电，公开参数也给到了300cd/m²亮度和0~50℃的工作温区。
它不太适合主板没有LVDS输出的方案，也不太适合高温、低温跨度更大的宽温工业场景，因为原厂规格书给出的工作温度就是0~50℃。
Q2：选型时先核对哪3–5个关键参数？
A：这块屏建议先核对5项：
1）尺寸和分辨率：13.3英寸、1920×1080；
2）显示区尺寸：293.76×165.24mm；
3）外形尺寸：299.46×177.64×2.6mm（Max.）；
4）逻辑电压：3.3V；
5）接口类型：LVDS。
这几项是判断主板、结构和线束能不能直接对上的第一层硬条件。
Q3：替代时最容易出错的点是什么？
A：最容易错的不是“同样13.3寸、同样FHD”，而是接口链路和工作温区。这块屏的规格书明确能看到它走的是LVDS差分输入，而且从引脚描述里能确认存在Odd/Even两组LVDS数据与时钟输入；
如果替代屏虽然尺寸分辨率一样，但接口体系、数据映射或主板输出方式不同，就很容易出现点不亮、花屏、颜色异常。另外，它的工作温度是0~50℃，如果原项目是更宽温环境，替代时也不能只看尺寸和分辨率。
Q4：配触摸、驱动板、线束时要注意什么？
A：先说驱动板：要确认驱动板能输出1920×1080的LVDS信号，并且和这块屏的3.3V供电方案匹配。再说线束：不能只看“能不能插上”，更要核对LVDS差分线、供电脚、背光使能和PWM调光相关控制是否对应，因为这块屏公开资料显示背光侧需要单独供给LEDDriver电源，并且有EN/PWM控制电平要求。
如果项目要加触摸，更稳妥的做法是把触摸当成单独方案去核，不要只凭液晶型号默认和某块触摸盖板通用。公开参数页通常把这块屏列为withouttouchscreen。
Q5：这块屏还有哪些实际使用注意事项？
A：这块屏有几个很关键的使用点。
第一，逻辑电压规格是3.0~3.6V，典型3.3V，输入纹波上限可见到100mV，所以电源不能做得太随意。
第二，背光侧规格书给到LEDDriver电源5~21V，典型12V，并注明LED寿命30,000小时；如果背光供电、调光和浪涌没处理好，整机稳定性会先出问题。
第三，公开参数页给到这块屏亮度300cd/m²、对比度800:1，它更适合室内或半室内设备，不适合把它直接当高亮户外屏来用。
