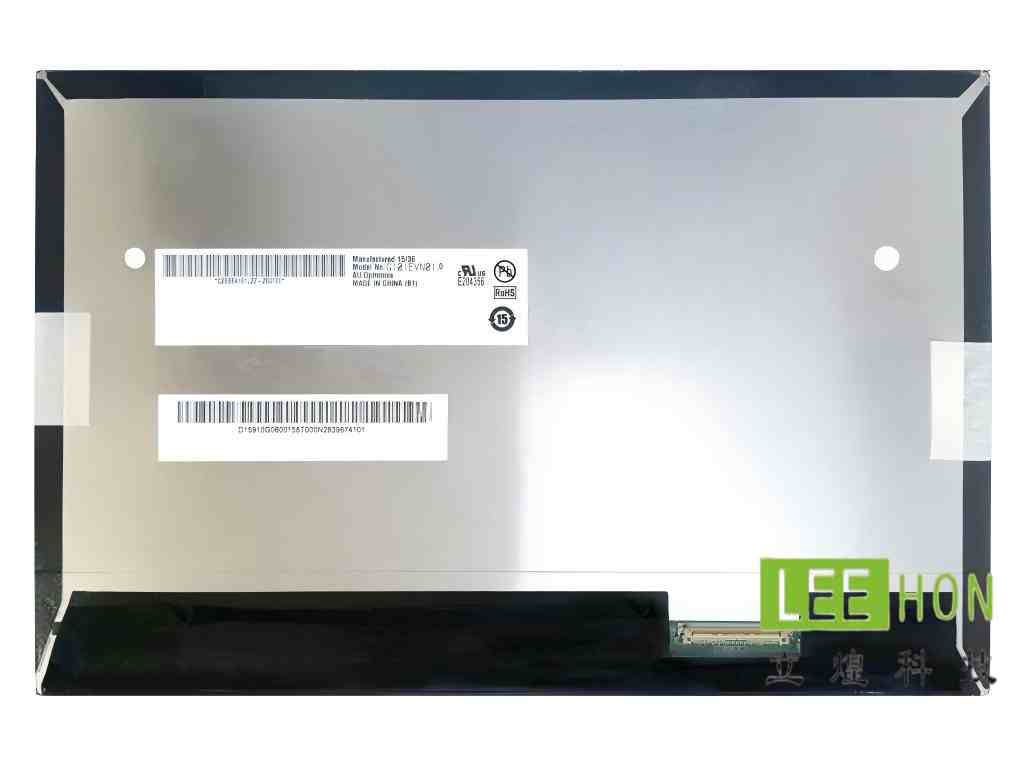

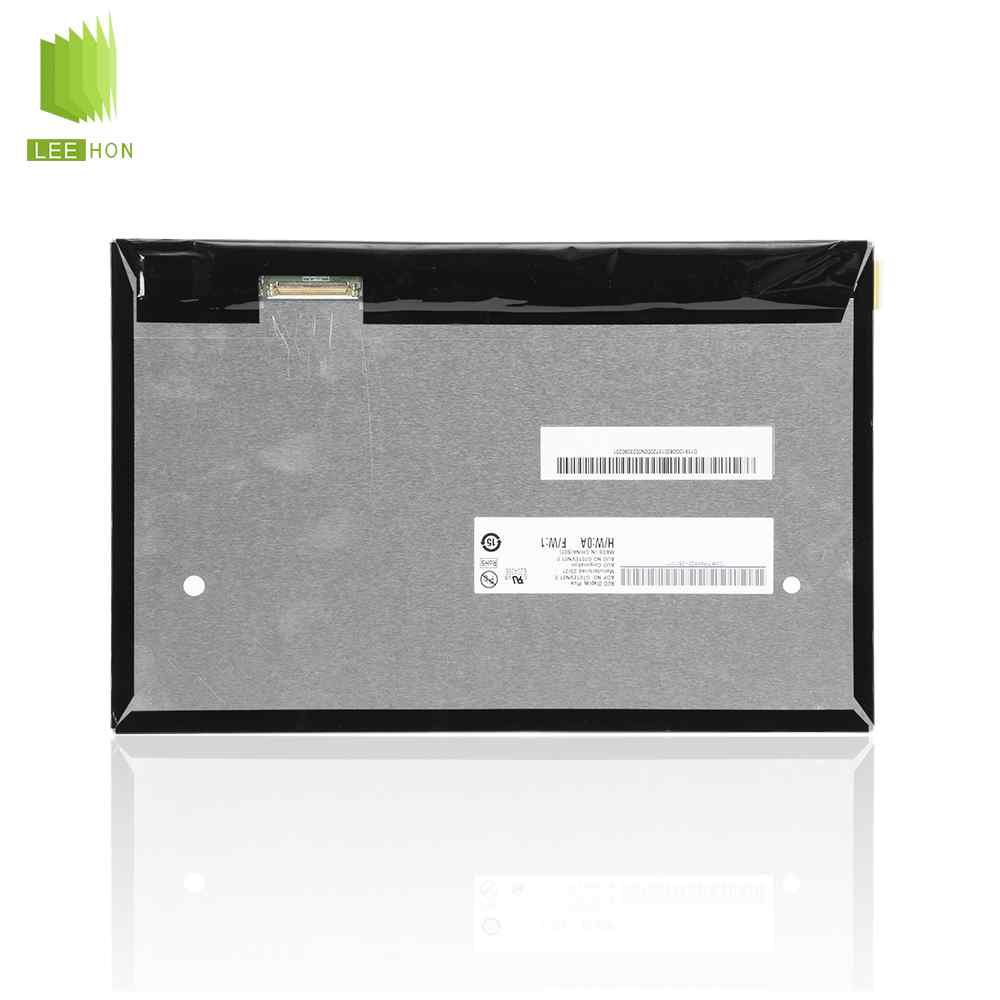

| 友达10.1寸LCD液晶模组G101EVN01.0 详情表 | ||
| 类别 | 项目 | 详情 |
| 基础信息 | 制造商 | 友达 |
| 型号 | G101EVN01.0 | |
| 类型 | a-Si TFT-LCD , 液晶模组 | |
| 应用产品 | 工业 | |
| 对角尺寸 | 10.1" | |
| 型号别名 | - | |
| 存储温度 | -30 ~ 70 °C | |
| 应用环境 | 工作温度 | -20 ~ 60 °C |
| RoHS | - | |
| 抗振性能 | - | |
| 典型特征 | - | 白光LED背光，含LED驱动器，端子倒装 |
| 像素特征 | 解析度 | 1280(RGB)×800, WXGA |
| 点间距(mm) | 0.0565×0.1695 (H×V) | |
| 像素排列 | RGB垂直条状 | |
| 像素间距(mm) | 0.1695×0.1695 (H×V) [149PPI] | |

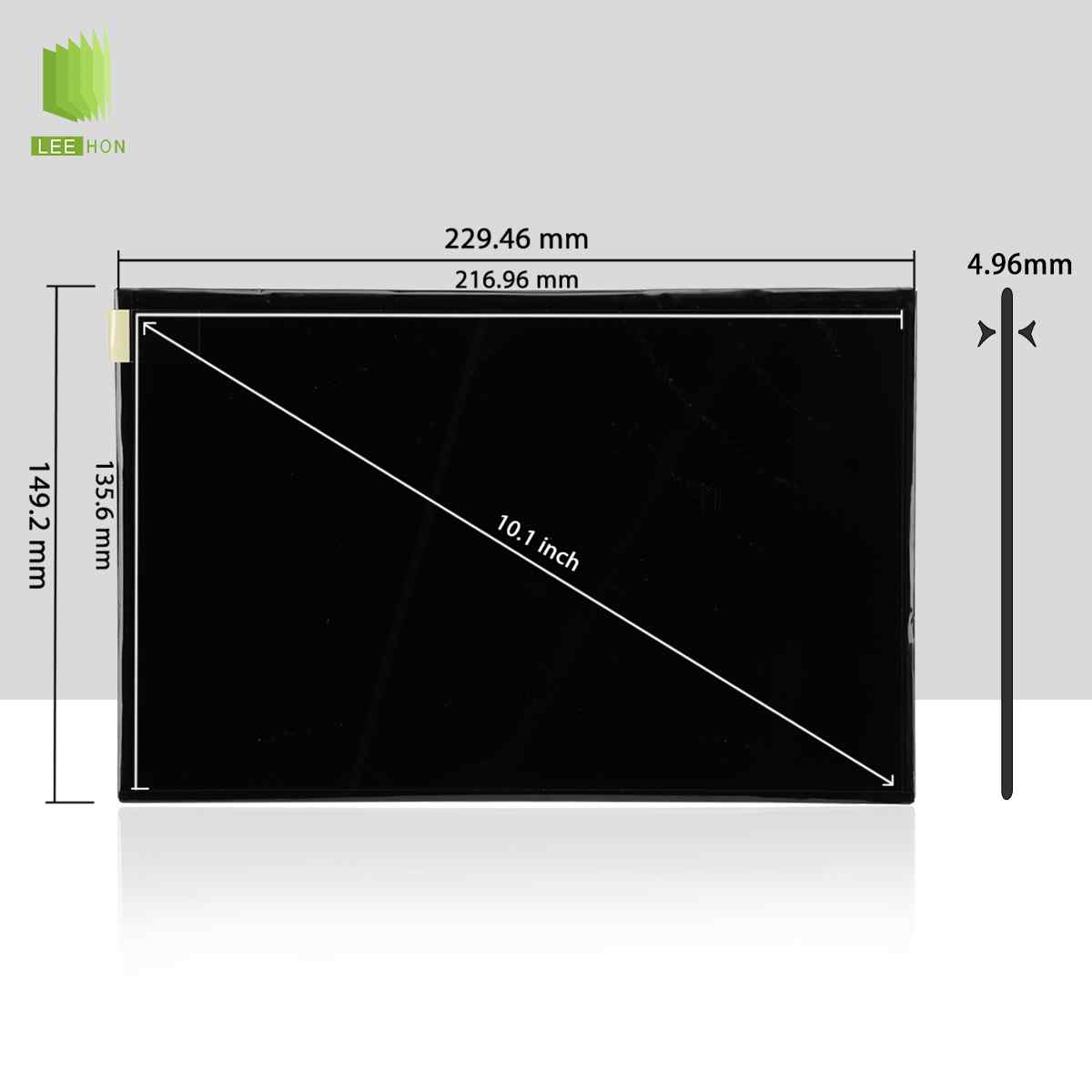

| 结构尺寸 | 显示区域(mm) | 216.96(H) × 135.6(V) |
| 开口区域(mm) | 220.36(H) × 139.1(V) | |
| 外观尺寸(mm) | 229.46(H) × 149.2(V) | |
| 外观厚度(mm) | 2.98/4.96 (Typ./Max.) | |
| 外观特征 | 物理形状 | 平面矩形 |
| 外观样式 | - | |
| 宽高比 | 16:10 (H:V) | |
| 风景肖像 | 风景模式 | |
| 安装方式 | - | Without |
| 其它参数 | 重量 | 187g (Max.) |
| 表面处理 | Hard coating (3H)，反射率 1.5% (Max.) | |
| 光学详情-基础信息 | 显示亮度 | 300 cd/m² (Typ.) |
| 对比度 | 1300:1 (Typ.) (透射) | |
| 可视角度 | 85/85/85/85 (Typ.)(CR≥10) | |
| 显示模式 | MVA，常黑显示，透射式 | |
| 推荐视角 | 全视角 | |
| 响应时间(ms) | 25 (Typ.)(Tr+Td) | |
| 色彩性能 | 白色坐标 | Wx:0.313; Wy:0.329 |
| 支持颜色 | 262K (6-bit) | |
| 色温 | 6485K | |
| 亮度均匀性 | 1.25 (Max.)(5 points) | |
| 1931色域 | NTSC比值 | 0.47 |
| sRGB覆盖率 | 0.66 | |
| Adobe RGB覆盖率 | 0.49 | |
| DCI-P3覆盖率 | 0.49 | |
| Rec.2020覆盖率 | 0.35 | |
| 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 帧频率 | - | 60Hz |
| 翻转扫描 | - | No |
| 功率总耗 | - | 3.4W (Max.) |
| 信号电气 | 电压供应 | 3.3V (Typ.) |
| 电流供应 | 170/245mA (Typ./Max.) | |
| 功率消耗 | 0.56/0.8W (Typ./Max.) | |
| 信号类型 | 信号类型 | LVDS (1 ch, 6-bit) |
| 逻辑电压 | - | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 接口详情 | 品牌 | 航空电子 |
| 型号 | HD1S040HA1 | |
| 脚距 | 0.5 mm | |
| 脚数 | 40 pins | |
| 数量 | 1 pcs | |
| 脚定义 | - | |
| 光源特征 | 光源类型 | WLED |
| 数量 | - | |
| 光源寿命 | 15K (Min.) 小时 | |
| 是否可换 | - | |
| 形状 | - | |
| 光源位置 | 侧入式光源 | |
| 接口特征 | 位置 | - |
| 类型 | 包含在屏信号接口中 | |
| 光源驱动 | - | 含LED驱动 |
| 驱动电气 | 电压供应 | 5.5/12.0V (Min./Max.) |
| 电流供应 | 217mA (Max.) | |
| 功率消耗 | 2.6W (Max.) | |
常见问题
G101EVN01.0是一款10.1英寸、1280×800、单通道LVDS、3.3V供电、约300nit的工业液晶屏，适合做传统嵌入式和工控显示方案。
Q1：这块屏适合什么设备？不适合什么场景？

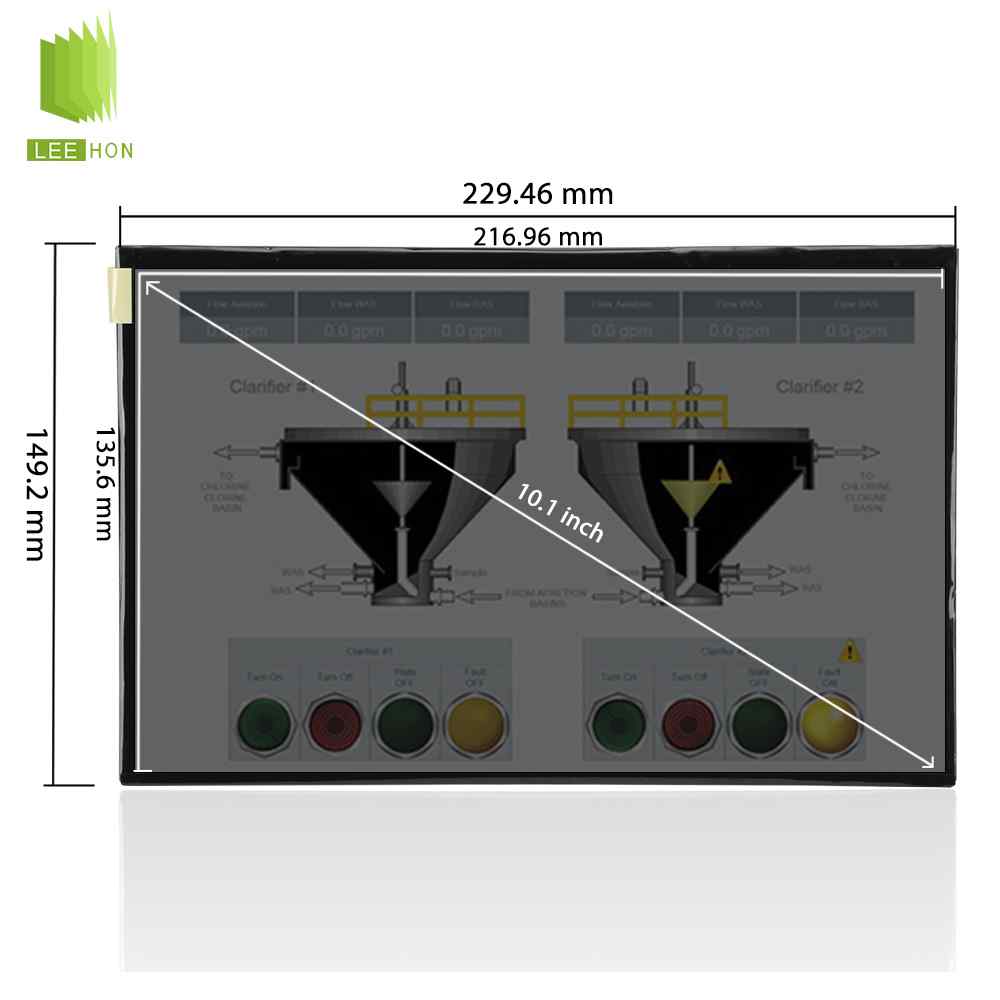

A：这块屏更适合工控一体机、工业平板、仪器仪表、嵌入式HMI、设备操作终端这类10.1寸显示项目。已确认它是10.1英寸、1280×800、单通道LVDS、WLED背光，而且公开资料明确提到它面向notebookstylepersonalcomputerandindustrialmachine。它不太适合主板没有LVDS输出的方案，也不太适合对户外高亮要求较高的场景，因为公开资料里常见亮度是300cd/m²。
Q2：选型时先核对哪几个关键参数？
A：这块屏建议先核对这5项：
1）尺寸和分辨率：10.1英寸、1280×800；
2）接口类型：1-chLVDS；
3）逻辑电压：公开资料指向3.3V；
4）显示区尺寸：216.96×135.6mm；
5）外形尺寸：约229.46×149.1mm。
这几项先对上，主板、结构和线束才有继续往下配的基础。
Q3：替代时最容易出错的点是什么？
A：最容易错的不是“同样10.1寸、同样1280×800”，而是接口体系和版本差异。这块屏公开资料明确指向单通道LVDS，如果替代屏虽然尺寸分辨率接近，但接口换成eDP、MIPI，或者pin定义、位宽模式不同，就很容易出现点不亮、花屏、颜色异常。另外，公开渠道里还能看到G101EVN01.000/01等版本信息，说明替代时不能只看大型号，最好连版本一起核。
Q4：配触摸、驱动板、线束时要注意什么？

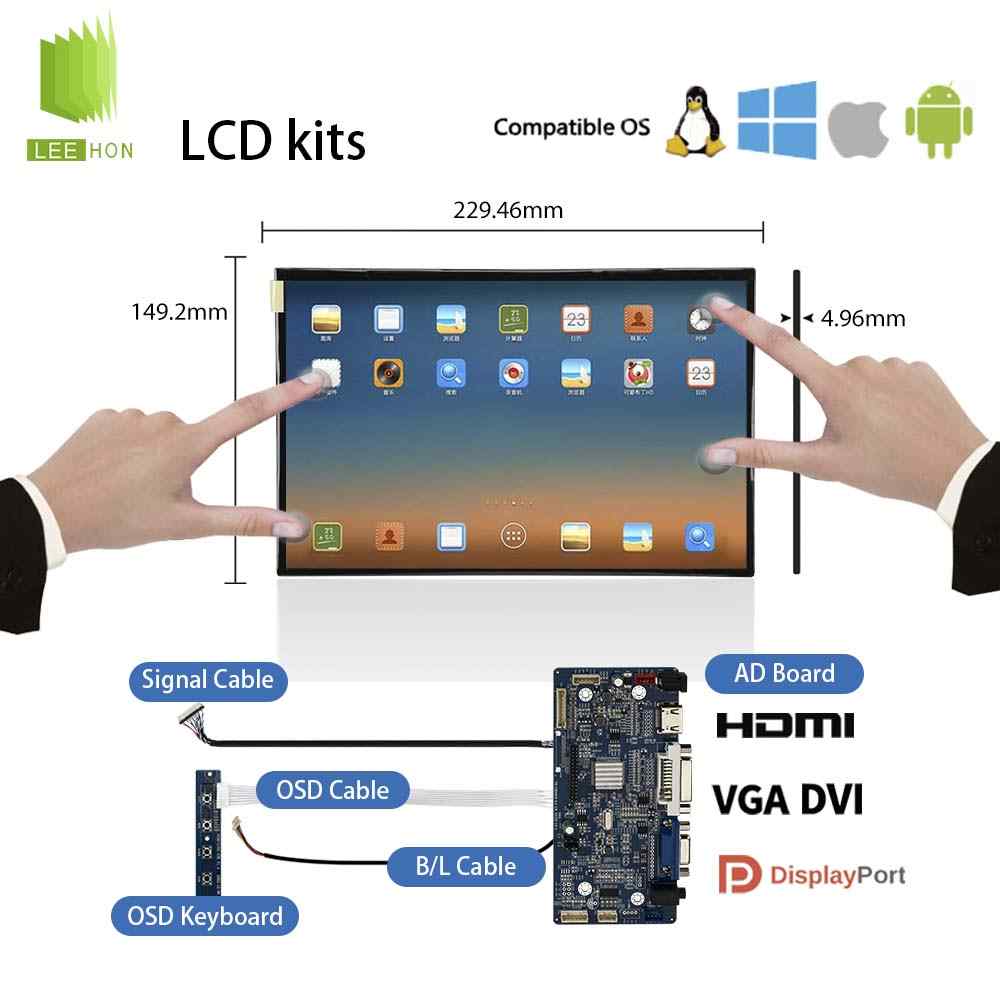

A：先说驱动板：要确认驱动板能输出1280×800的单通道LVDS信号，不能只看“10.1寸能点亮”就直接上。再说线束：因为这块屏公开资料明确是LVDS单通道，所以线束不能只看“能插上”，还要核对pin数、线序、供电脚和背光相关定义是否一致。触摸这块更稳妥的做法是当成外加方案单独核，因为公开资料也写到它是TouchscreenType:None。
Q5：这块屏还有哪些实际使用注意事项？
A：这块屏目前还能确认几个实用点：它是MVA/NormallyBlack/Transmissive路线，公开资料常见对比度约1300:1，视角约85/85/85/85，工作温区公开来源有0~60℃和面向工业应用的描述。你在实际项目里更应该优先把驱动板接口、线束定义、结构尺寸和亮度需求核清楚，不要只凭“10.1寸、1280×800”就直接替换。
