| 群创液晶模组G104ACJ-L01 信息表 | ||
| 类别 | 项目 | 详情 |
| 基本信息 | 面板品牌 | 群创 |
| 面板型号 | G104ACJ-L01 | |
| 面板类型 | a-Si TFT-LCD, 液晶模组 | |
| 别名 | - | |
| 工作环境 | RoHS状态 | - |
| 工作温度 | -40 ~ 85 °C | |
| 存储温度 | -40 ~ 90 °C | |
| 耐振动性 | - | |
| 面板应用 | - | - |
| 典型特征 | - | - |
| 面板尺寸 | 面板尺寸 | 10.4英寸 |
| 显示区域 (mm) | 158.4(H) × 211.2(V) | |
| 像素特征 | 像素数量 | 960(RGB)×1280, Quad-VGA |
| 像素布局 | RGB垂直条状 | |
| 像素间距 (mm) | 0.165×0.165 [153PPI] | |
| 点间距 (mm) | 0.055×0.165 | |

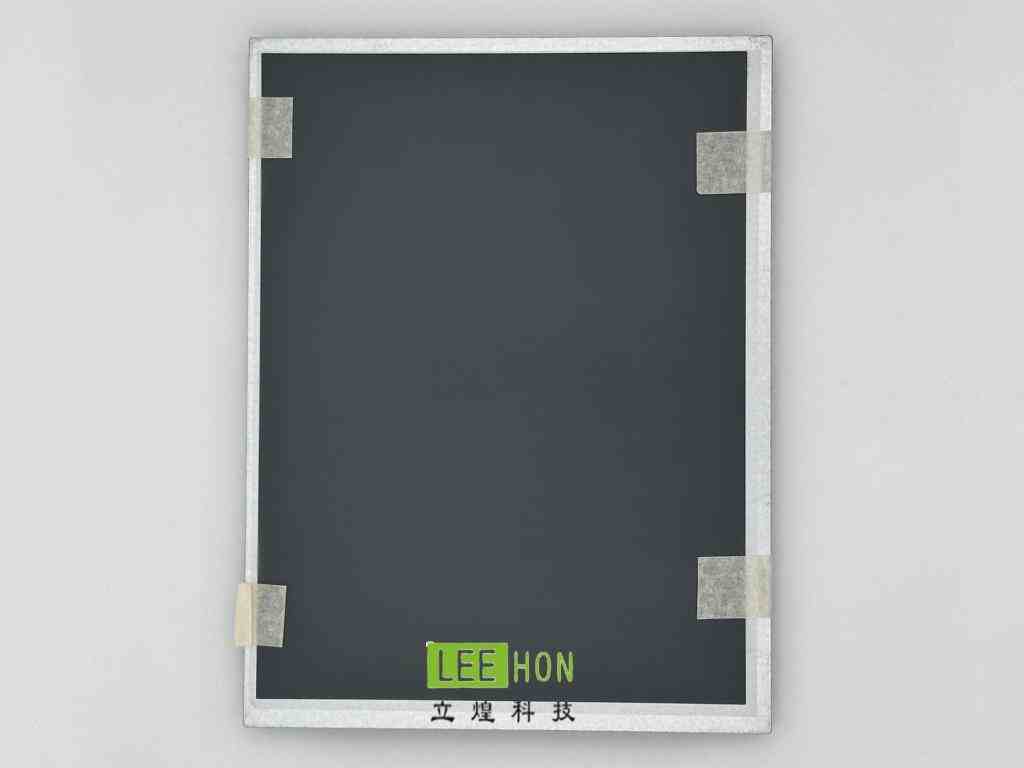

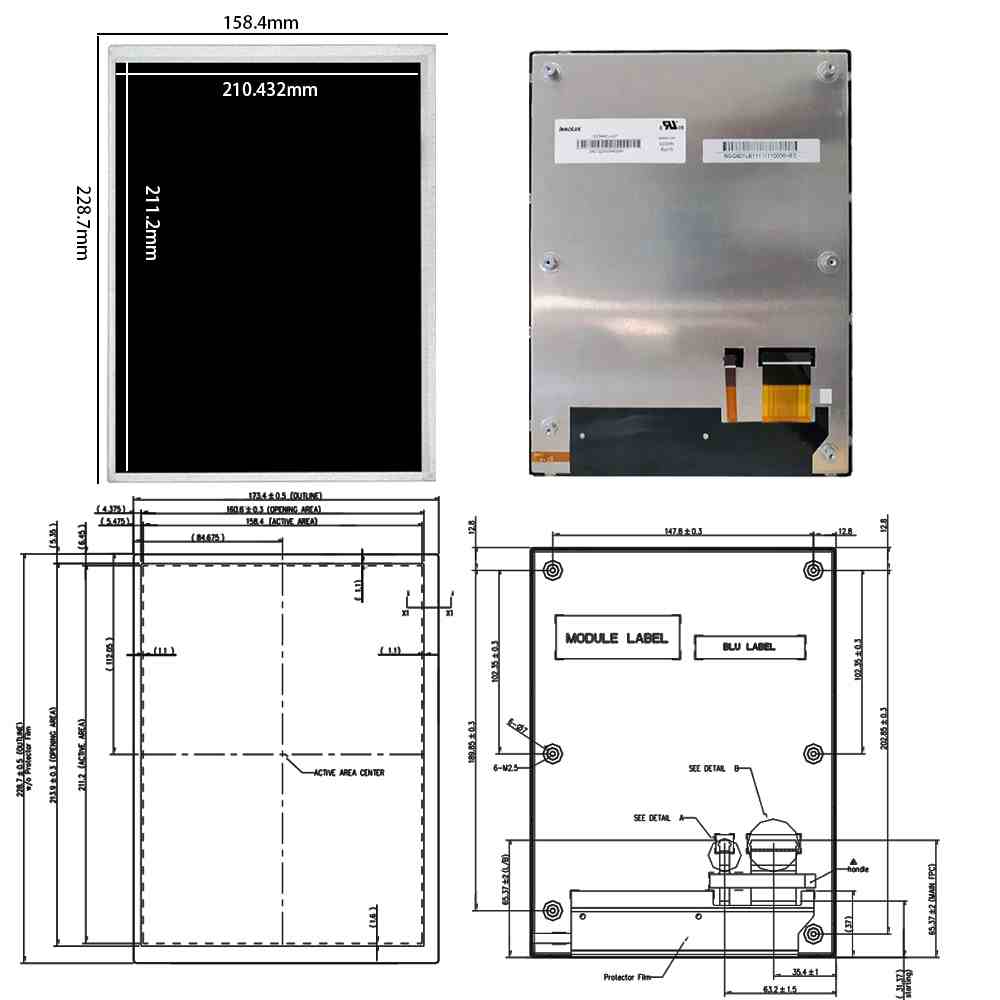

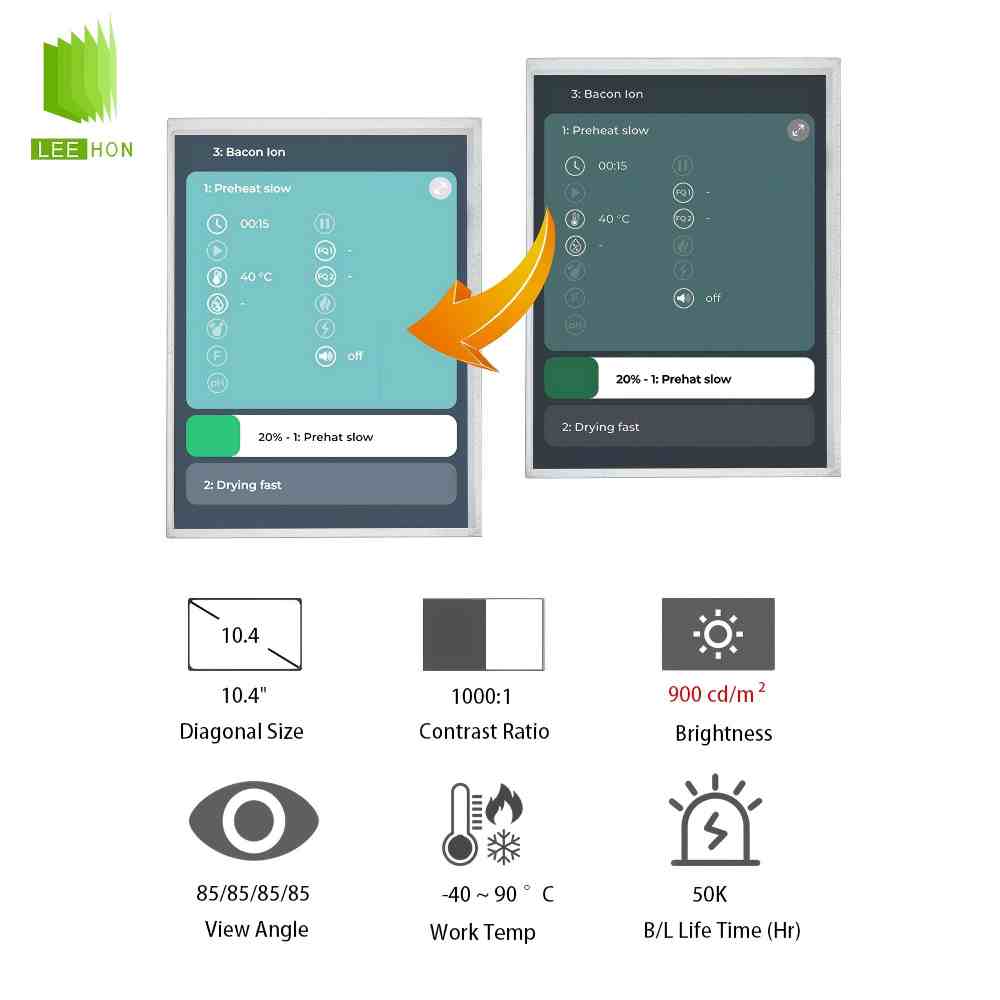

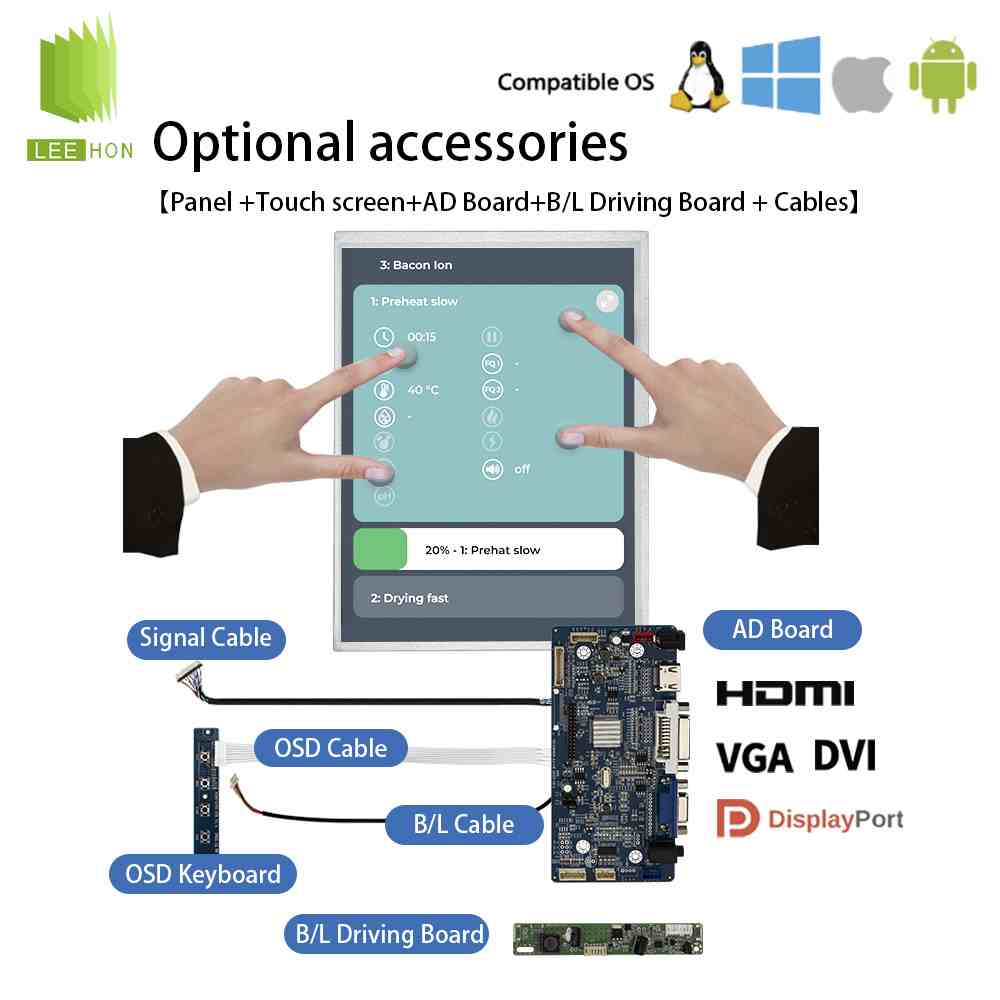

| 结构尺寸 | 可视区域 (mm) | 160.6(H) × 213.9(V) |
| 外观尺寸 (mm) | 173.4(H) × 228.7(V) | |
| 外观厚度 (mm) | 8/14.27 (Typ./Max.) mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 风景肖像 | 肖像模式 | |
| 宽高比 | 3:4 (H:V) | |
| Shape Style | - | |
| 安装方式 | - | Rear mounting poles (6-M2.5) |
| 其它详情 | 重量 | 435/452g (Typ./Max.) |
| 表面防护 | - | |
| 表面处理 | 雾面，Hard coating (3H) | |
| 光学特征-基本信息 | 面板亮度 | 900 cd/m² (Typ.) |
| 可视角度 (L/R/U/D) | 85/85/85/85 (Typ.)(CR≥10) | |
| 反应时间 (ms) | 13/12 (Typ.)(Tr/Td) | |
| 视角方向 | 全视角 | |
| 工作模式 | AAS，常黑显示，透射式 | |
| 对比度 | 1000 : 1 (Typ.) (透射) | |
| 显示颜色 | 色温 | 6485K |
| 显示颜色 | 16.7M (8-bit) | |
| 白色色度 | X:0.313; Y:0.329 | |
| 1931色域 | NTSC比值 | 0.73 |
| sRGB覆盖率 | 0.93 | |
| Adobe RGB覆盖率 | 0.72 | |
| DCI-P3覆盖率 | 0.75 | |
| Rec.2020覆盖率 | 0.54 | |
| 色域说明 | - | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| 白场变动 | - | 1.42 (Max.)(9 points) |
| 显示性能 | 3D技术 | - |
| 阳光下可视性 | 是 | |
| 反射率 | - | |
| 翻转扫描 | 翻转 (水平/垂直) | - |
| 工作频率 | - | 60Hz |
| 功率消耗 | - | 8.82W (Typ.) |
| 背光特征-灯管特征 | 类型 | WLED |
| 位置 | 侧入式光源 | |
| 数量 | 3 strings | |
| 形状 | 3串 | |
| 寿命(小时) | 50K (Min.) | |
| 背光可换性 | - | |
| WLED电气 | 电压供应 | 26.5/29.2/32.9V (Min./Typ./Max.) |
| 电流供应 | 95/100mA (Typ./Max.) | |
| 功率消耗 | 8.32/9.38W (Typ./Max.) | |
| 接口特征 | 位置 | - |
| 背光驱动 | 无 | |
| 类型 | 端子 | |
| 接口详情 | 品牌 | 广濑电机 |
| 型号 | FH52-10S-0.5SH | |
| 脚间距 | 0.5 mm | |
| Pin 数量 | 10 pins | |
| 数量 | 1 pcs | |
| 脚定义 | - | |
| 驱动电气 | 电压供应 | 3.3V (Typ.) |
| 电流供应 | 150/200mA (Typ./Max.) | |
| 功率消耗 | 0.50/0.66W (Typ./Max.) | |
| 信号接口特征 | 位置 | - |
| 信号系统 | LVDS (1 ch, 8-bit) | |
| 类型 | 端子 | |
| 端子详情 | 品牌 | 广濑电机 |
| 型号 | FH52-50S-0.5SH | |
| 脚间距 | 0.5 mm | |
| Pin 数量 | 50 pins | |
| 数量 | 1 pcs | |
| 脚定义 | - | |
| 包装特征 | 包装类型 | 纸箱 |
| 片/包装 | 18 | |
| 箱数 | 1 | |
| 包装长宽高(mm) | 490×350×320 | |
| 毛重 (Kgs) | 10.1 | |
| 体积(m³) | 0.0549 | |
| 备注 | - | |
| 空运卡板 | 片/包装 | 432 |
| 箱数 | 24 | |
| 包装长宽高(mm) | 1150×1080×1415 | |
| 毛重 (Kgs) | N/A | |
| 体积(m³) | 1.7574 | |
| 备注 | - | |
| 海陆运卡板 | 片/包装 | 648 |
| 箱数 | 36 | |
| 包装长宽高(mm) | 1150×1080×2055 | |
| 毛重 (Kgs) | N/A | |
| 体积(m³) | 2.5523 | |
G104ACJ-L01液晶屏常见问题
Q1：G104ACJ-L01 基础规格与品牌定位？
A：群创 Innolux 10.4 英寸 4:3 工业 TFT-LCD，分辨率800×600（SVGA），a-Si 常黑透射型，标配雾面防眩光 + 3H 硬化，定位工控 HMI、设备显示屏、嵌入式一体机、医疗辅助显示。
Q2：亮度、对比度与可视角度参数？
A：典型亮度400 cd/m²，对比度 700:1；标准工业视角，上下左右均衡，适合室内车间、机柜常态观看，色彩一致性稳定，支持长时间静态画面显示。
Q3：接口、供电与背光配置？
A：信号为单通道 LVDS 接口，常规 20pin 工业通用定义；屏体供电 3.3V；WLED 侧入背光，无内置恒流驱动，必须外接匹配背光驱动板，支持 PWM 低频调光适配工控主板。
Q4：工作温度与环境可靠性？
A：常规工业温区：工作 -20℃～+70℃，存储-30℃～+80℃；防潮无凝露、抗轻微振动，背光寿命≥50000 小时，满足 7×24 小时连续开机工况。
Q5：能否替换 BA104S01 系列同尺寸屏？
A：分辨率同为 800×600、外形相近，但LVDS 引脚定义、背光额定电流、屏时序不一样，不能直接插线即用；需核对驱动板程序、背光恒流参数与结构开孔，改动后方可适配。
