| 龙腾液晶模组M104GNX1 R1 详情表 | ||
| 类别 | 项目 | 详情 |
| 基础信息 | 品牌 | 龙腾 |
| 型号名称 | M104GNX1 R1 | |
| 屏幕类型 | a-Si TFT-LCD , 液晶模组 | |
| 其它名称 | M104GNX1-R1 | |
| 屏幕尺寸 | 10.4寸 | |
| 适用于 | - | |
| 典型特征 | - | |
| 最大额定 | 工作温度 | -20 ~ 70 °C |
| 存储温度 | -30 ~ 80 °C | |
| RoHS | - | |
| 抗振能力 | - | |

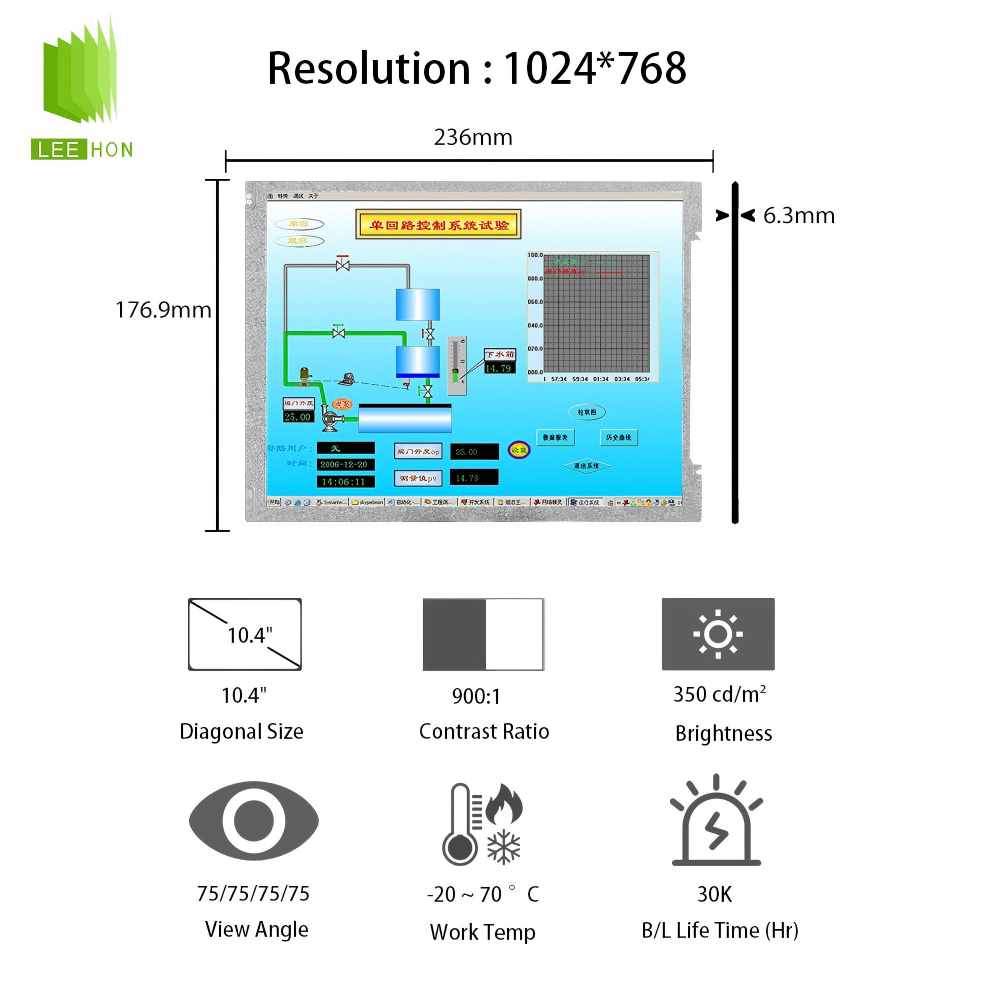

| 像素特征 | 分辨率 | 1024(RGB)×768, XGA |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.06875×0.20625 mm | |
| 像素间距(W×H) | 0.20625×0.20625 mm [123PPI] | |

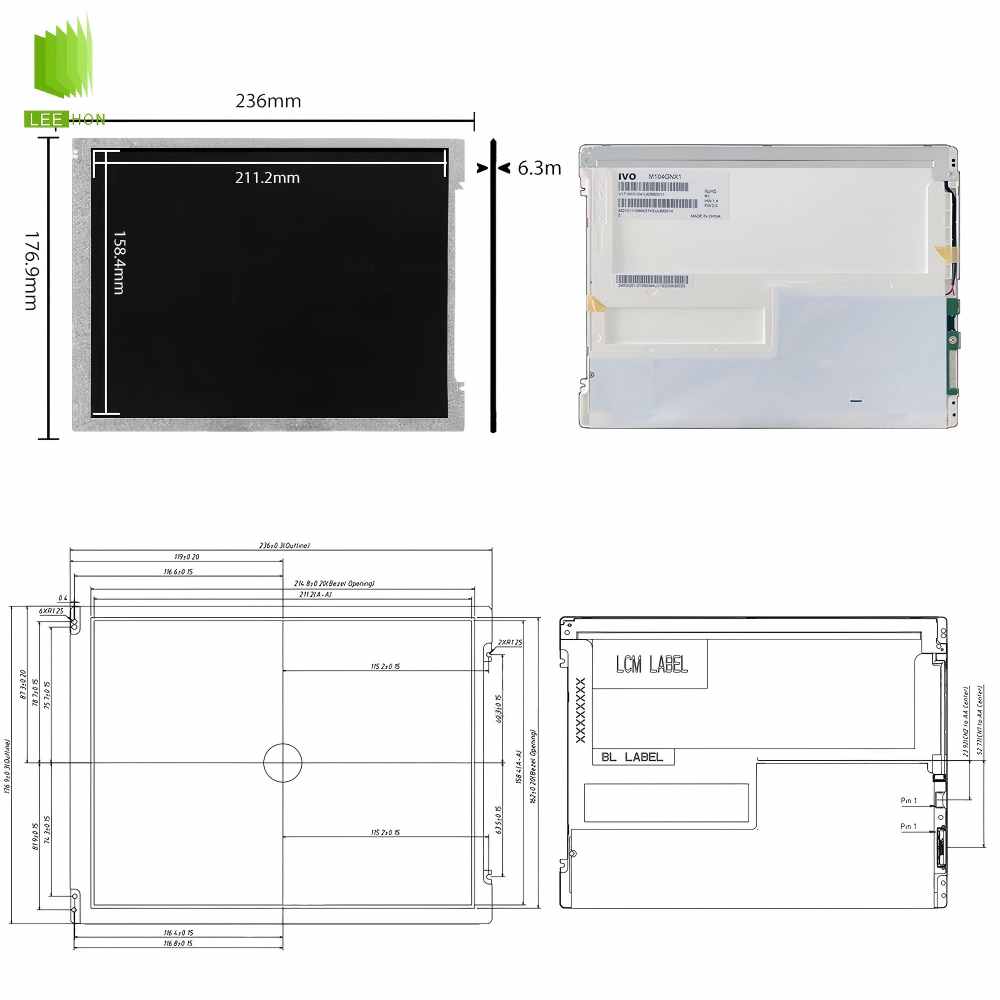

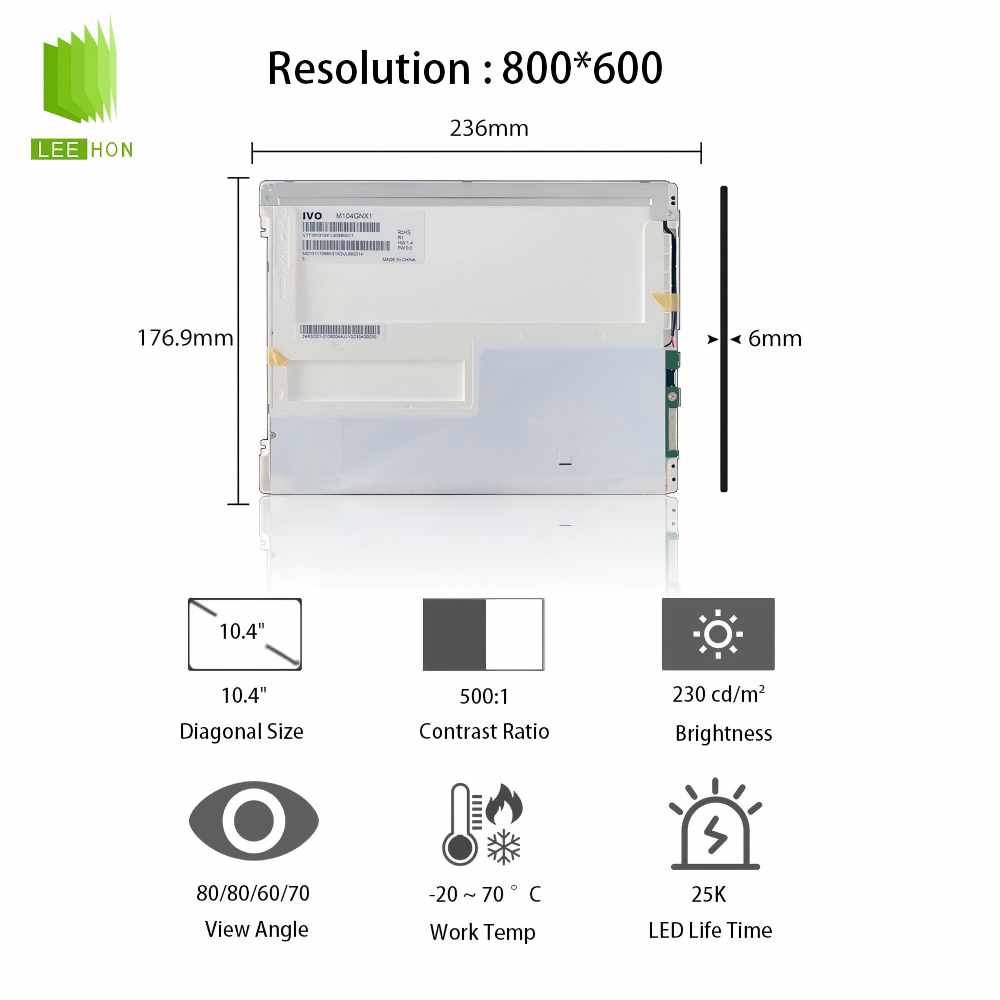

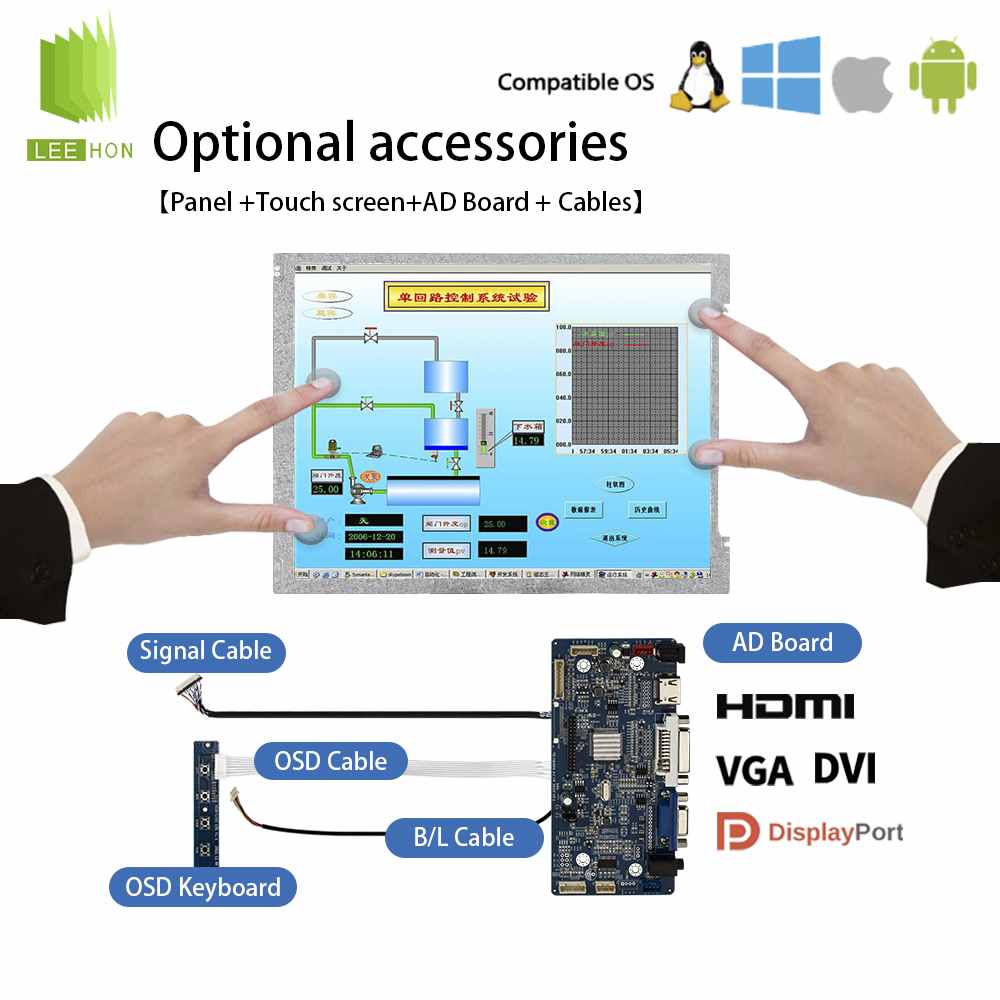

| 物理尺寸 | 显示尺寸 | 211.2(W)×158.4(H) mm |
| 外观尺寸 | 236(W)×176.9(H) mm | |
| 可视尺寸 | 214.8(W)×162.0(H) mm | |
| 外观厚度 | 5.7/6.3 (Typ./Max.) mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比(W:H) | 0.16875 | |
| 外观样式 | - | |
| 安装方式 | - | Face mounting holes (4 pcs) on left, right bezel |
| 其它细节 | 重量 | 290g (Max.) |
| 表面处理 | 雾面,Hard coating (3H) | |
| 光学详情 | 亮度(cd/m²) | 350 (Typ.) |
| 对比度 | 900:1 (Typ.) (透射) | |
| 最佳角度 | 6 o'clock | |
| 响应速度 | 16 (Typ.)(Tr+Td) ms | |
| 可视角度 | 75/75/75/75 (Typ.)(CR≥10) | |
| 光学模式 | TN,常白显示,透射式 | |
| 色彩性能 | 色度 | Wx:0.310; Wy:0.330 |
| 颜色数量 | 262K/16.7M (6-bit / 6-bit + Hi-FRC) | |
| 色温 | 6638K | |
| 白场变动 | 1.25/1.33 (Typ./Max.)(9 points) | |
| 1931色域 | NTSC比值 | 0.5 |
| sRGB覆盖率 | 0.7 | |
| Adobe RGB覆盖率 | 0.53 | |
| DCI-P3覆盖率 | 0.52 | |
| Rec.2020覆盖率 | 0.38 | |
| 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 刷新频率 | - | 60Hz |
| 翻转扫描 | - | 翻转 (180°) |
| 功率总耗 | - | 3.72W (Max.) |
| 信号电气 | 输入电流 | TBD |
| 输入电压 | 3.3V (Typ.) | |
| 功率消耗 | - | |
| 信号接口 | LVDS (1 ch, 6/8-bit) | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 信号详情 | 品牌 | 信盛精工 |
| 型号 | MSB24013P20HA | |
| 脚距 | 1.0 mm | |
| 脚数 | 20 pins | |
| 数量 | 1 pcs | |
| 脚定义 | LVDS-20P1C8B-080D | |
| 灯管特征 | 灯管类型 | WLED |
| 数量 | - | |
| 位置 | 侧入式光源 | |
| 可换性 | - | |
| 灯管形状 | - | |
| 灯管寿命 | 30K (Min.) 小时 | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 信号详情 | 品牌 | 信盛精工 |
| 型号 | MSB24038P5A | |
| 脚距 | 1.25 mm | |
| 脚数 | 5 pins | |
| 数量 | 1 pcs | |
| 脚定义 | - | |
| 灯管驱动 | - | 含LED驱动 |
| 驱动电气 | 输入电压 | 12.0V (Typ.) |
| 输入电流 | - | |
| 功率消耗 | 2.88W (Max.) | |
M104GNX1 R1液晶屏常见问题
Q1:M104GNX1 R1 是什么规格屏幕?
A:龙腾 10.4 英寸工业 TFT 液晶屏,4:3 比例,分辨率 1024×768(XGA),典型亮度 350cd/㎡,对比度 800:1,雾面防眩光,标准工业级面板,多用于工控一体机、医疗设备、机床人机界面。
Q2:接口与供电参数是多少?
A:标配单 / 双通道通用 20pin LVDS 接口,8bit 色深;屏体供电 3.3V;外置 WLED 背光,无内置恒流驱动,必须搭配匹配背光恒流板,支持常规 PWM 调光。
Q3:温区与耐用性表现如何?
A:常规工业温区:工作−20℃~+70℃,存储−30℃~+80℃;防潮防凝露,抗震动,背光寿命≥50000 小时,可长期 7×24 小时连续点亮运行。
Q4:能不能替换之前 BA104S01、GV104X0M 系列?
A:不能直接互换。M104GNX1 R1 是 XGA 高分;BA104S01 为 SVGA 低分、接口引脚不同;GV104X0M 多为宽温高亮 + 双通道高配,结构、驱动时序、背光电流都不兼容,需改驱动板、排线与固件。
Q5:安装上电关键注意事项?
A:①上电顺序:先 3.3V 屏电稳定,再开背光,断电反向操作;②LVDS 排线做好屏蔽接地,避免花屏闪屏;③固定四角均匀受力,严禁按压液晶显示区;④清洁只用无尘布 + 异丙醇,禁用强腐蚀溶剂伤偏光膜。
