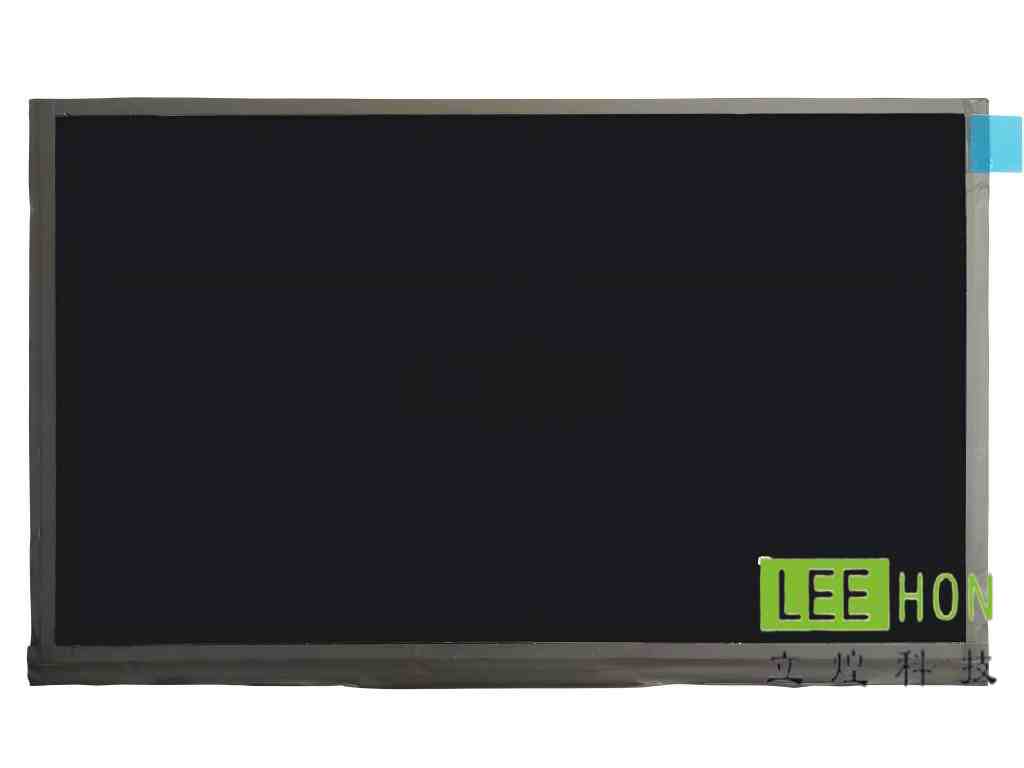

| 龙腾7寸LCD工业液晶模组M070AWAD R0 信息表 | ||
| 类别 | 项目 | 详情 |
| 基本信息 | 面板品牌 | 龙腾 |
| 面板型号 | M070AWAD R0 | |
| 面板类型 | a-Si TFT-LCD, 液晶模组 | |
| 别名 | - | |
| 工作环境 | RoHS状态 | - |
| 工作温度 | -30 ~ 85 °C | |
| 存储温度 | -40 ~ 95 °C | |
| 耐振动性 | 5.0G (49.0 m/s²) | |
| 面板应用 | - | 工业、户外高亮、坚固液晶屏、车载显示 |
| 典型特征 | - | sRGB，宽温，5G抗震，超高亮度，白光LED背光，上/下,左/右翻转显示 |
| 面板尺寸 | 面板尺寸 | 7.0英寸 |
| 像素特征 | 像素数量 | 1280(RGB)×720, WXGA |
| 像素布局 | RGB垂直条状 | |
| 像素间距 (mm) | 0.1209×0.1209 [210PPI] | |
| 点间距 (mm) | 0.0403×0.1209 | |

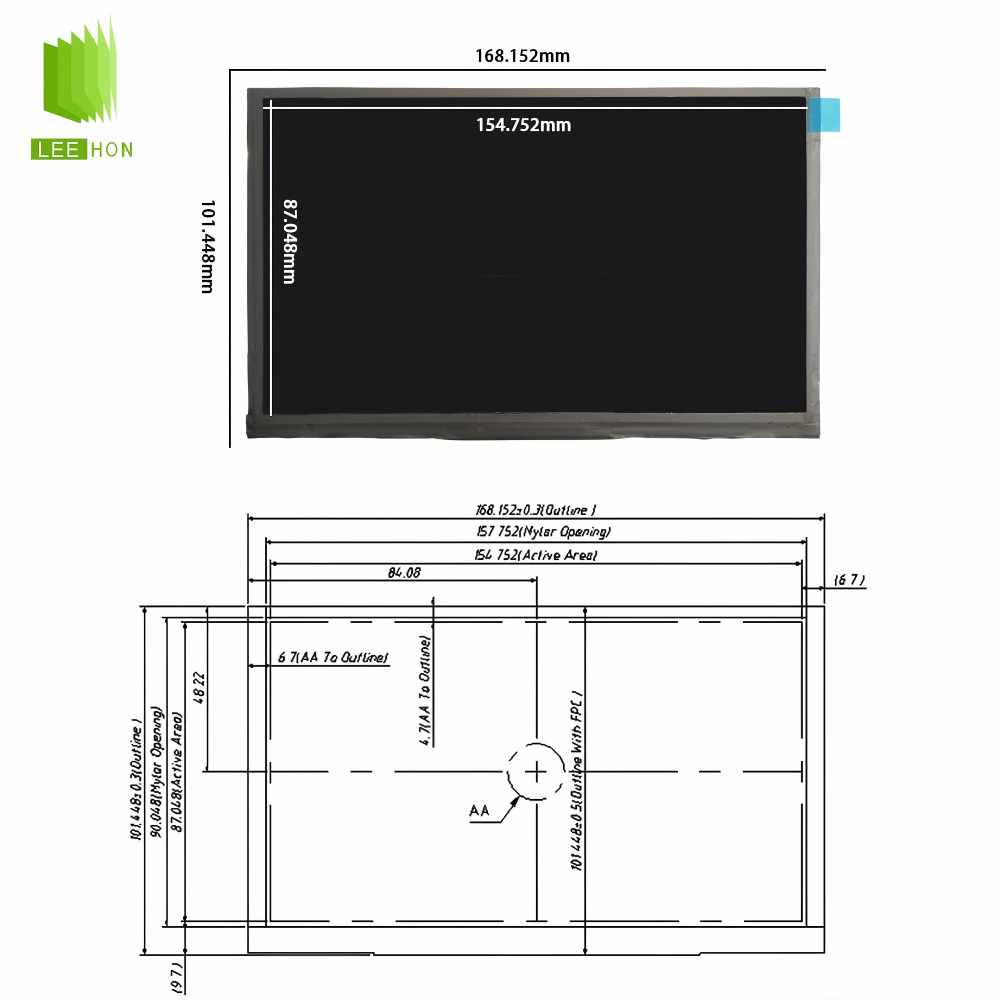

| 结构尺寸 | 显示区域 (mm) | 154.752(H) × 87.048(V) |
| 可视区域 (mm) | 157.752(H) × 90.048(V) | |
| 外观尺寸 (mm) | 168.152(H) × 101.448(V) | |
| 外观厚度 (mm) | 6.3/8.8 (Typ./Max.) mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比 | 16:9 (H:V) | |
| Shape Style | - | |
| 安装方式 | 安装方式 | Without |
| 其它详情 | 重量 | 187g (Max.) |
| 表面防护 | - | |
| 表面处理 | Hard coating (3H) | |

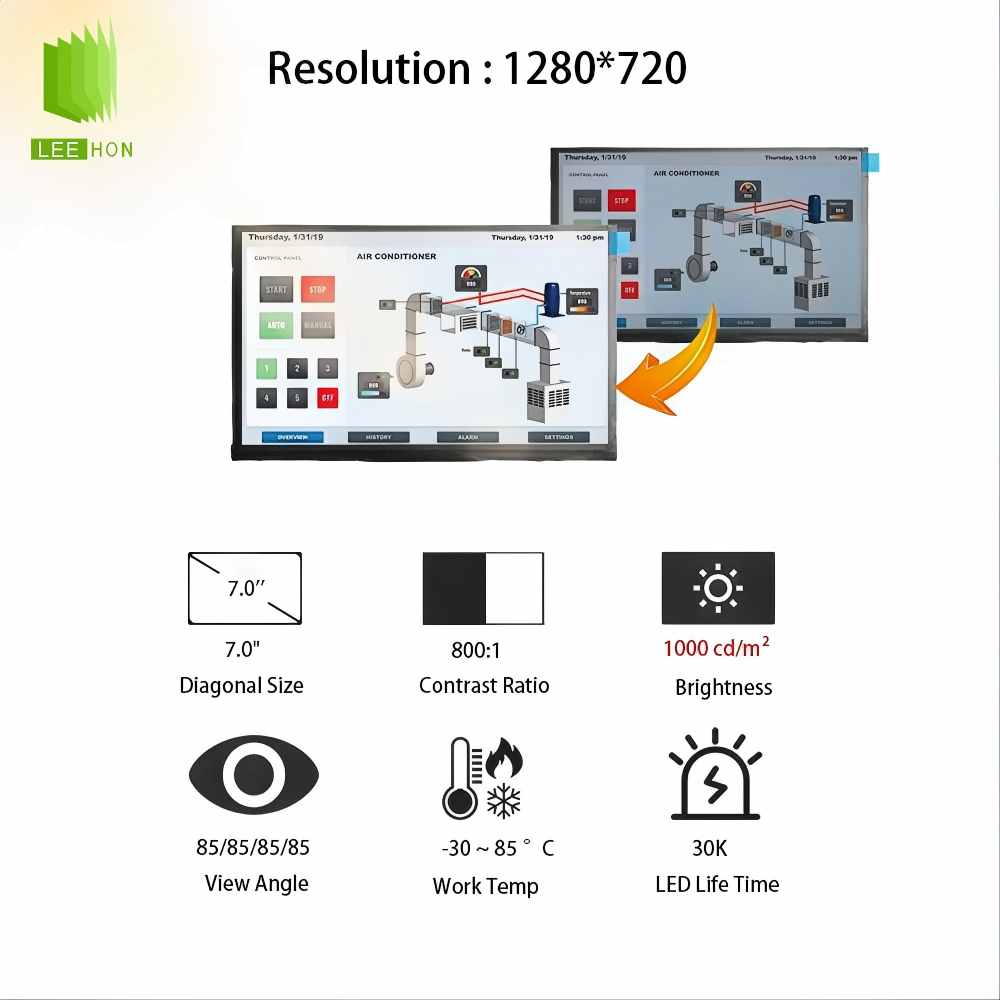

| 光学特征-基本信息 | 面板亮度 | 1000 cd/m² (Min.) |
| 可视角度 (L/R/U/D) | 85/85/85/85 (Typ.)(CR≥10) | |
| 反应时间 (ms) | 20 (Max.)(Tr+Td) | |
| 视角方向 | 全视角 | |
| 工作模式 | IPS，常黑显示，透射式 | |
| 光学特征-对比度 | 对比度 | 800 : 1 (Typ.) (透射) |
| 显示颜色 | 色温 | 6979K |
| 显示颜色 | 16.7M (8-bit) | |
| 白色色度 | X:0.307; Y:0.315 | |
| 1931色域 | NTSC比值 | 0.73 |
| sRGB覆盖率 | 0.98 | |
| Adobe RGB覆盖率 | 0.76 | |
| DCI-P3覆盖率 | 0.76 | |
| Rec.2020覆盖率 | 0.55 | |
| 色域说明 | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| 白场变动 | 白场变动 | 1.54 (Max.)(9 points) |
| 显示性能 | 3D技术 | - |
| 阳光下可视性 | 是 | |
| 反射率 | - | |
| 翻转扫描 | 翻转 (水平/垂直) | - |
| 工作频率 | 工作频率 | 60Hz |
| 功率消耗 | 功率消耗 | 9.68W (Typ.) |
| 灯管特征 | 类型 | WLED |
| 位置 | 侧入式光源 | |
| 数量 | 10S3P | |
| 形状 | 3串 | |
| 寿命(小时) | 30K (Min.) | |
| 背光可换性 | - | |
| WLED电气 | 电压供应 | 28/30/33V (Min./Typ./Max.) |
| 电流供应 | 90mA (Typ.) | |
| 功率消耗 | 8.91W (Max.) | |
| 接口特征 | 位置 | - |
| 背光驱动 | 无 | |
| 类型 | FPC | |
| 接口详情 | 品牌 | - |
| 型号 | - | |
| 脚间距 | 0.5 mm | |
| Pin 数量 | 10 pins | |
| 数量 | 1 pcs | |
| 脚定义 | - | |
| 驱动电气 | 电压供应 | 3.3V (Typ.) |
| 电流供应 | 0.24A (Max.) | |
| 功率消耗 | 0.77W (Max.) | |
| 接口特征 | 位置 | - |
| 信号系统 | LVDS (1 ch, 8-bit) | |
| 类型 | FPC | |
| FPC详情 | 品牌 | - |
| 型号 | - | |
| 脚间距 | 0.5 mm | |
| Pin 数量 | 40 pins | |
| 数量 | 1 pcs | |
| 脚定义 | - | |
常见问题
Q1：这块屏适合什么设备，不适合什么场景？
A：这块屏更适合工业HMI、车载终端、仪器仪表、嵌入式显示设备、户外高环境光场景下的7寸显示项目。原因很直接：它是7英寸HD（1280×720），原厂规格书给到最小1000cd/m²亮度、宽视角、LVDS接口，并且温区做到-30~85℃工作，明显偏工业高亮路线。
它不太适合主板没有LVDS输出的方案，也不太适合只按普通室内消费屏思路做散热和电源设计的项目。
Q2：选型时先核对哪3–5个关键参数？
A：这块屏建议优先核对5项：
1）尺寸和分辨率：7.0英寸、1280×720；
2）接口类型：LVDS；
3）逻辑电压：3.3V；
4）有效显示区：154.752×87.048mm；
5）外形尺寸：168.152×101.448mm。
如果项目结构比较紧，还要顺手核厚度，因为原厂规格书把不含FPC和含FPC的厚度分开给了。
Q3：替代时最容易出错的点是什么？

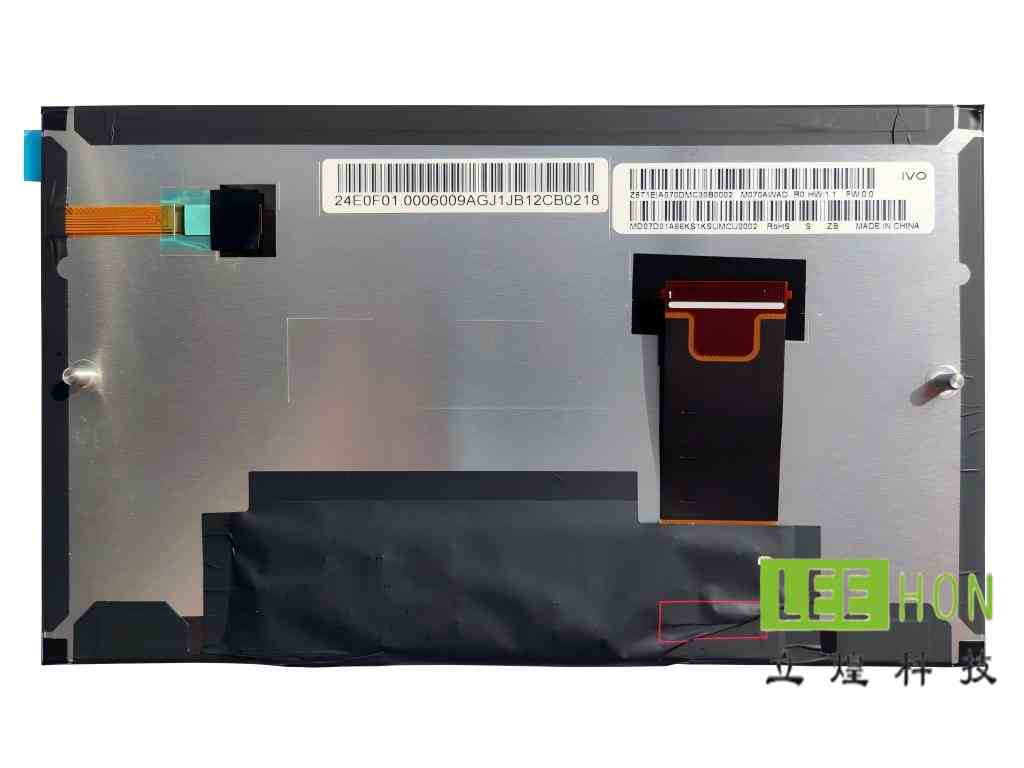

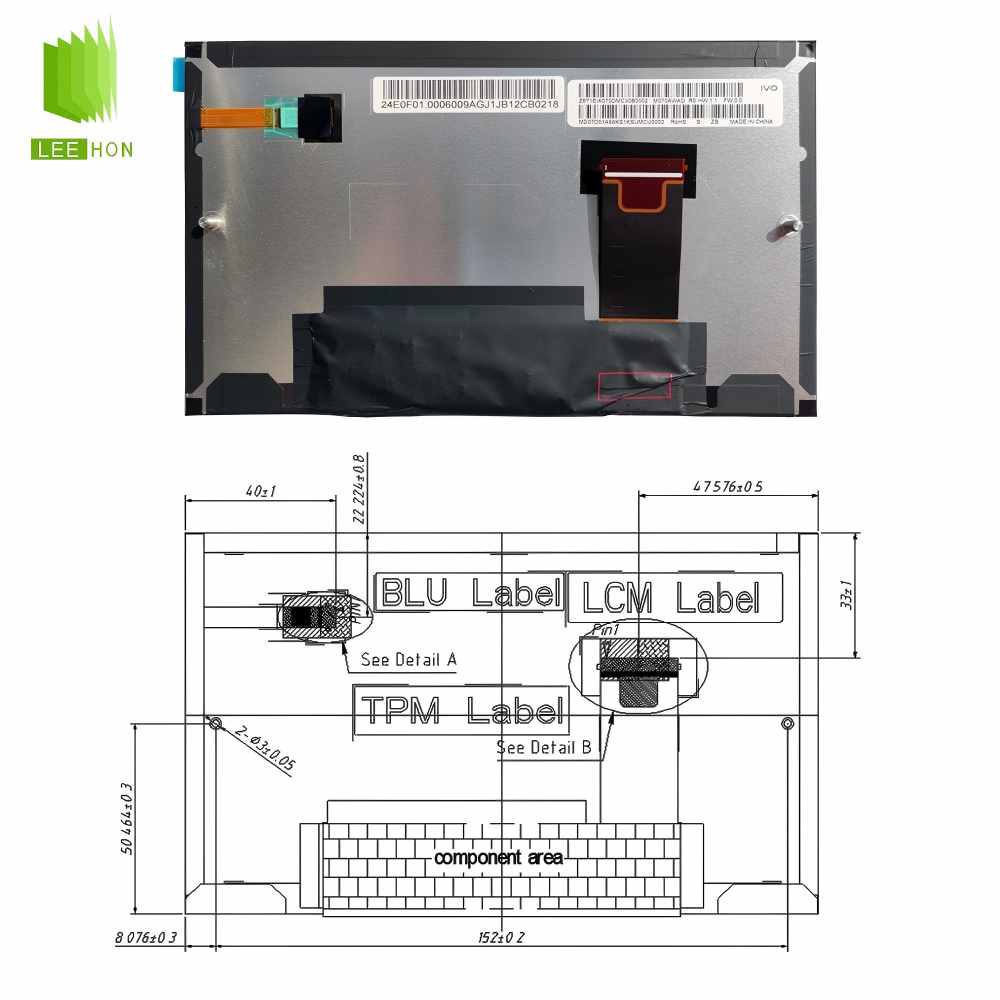

A：最容易错的不是“同样7寸、同样1280×720”，而是LVDS连接方式、数据mapping、扫描方向控制和背光接口。这块屏原厂规格书明确给了40pin信号座、10pin背光座，并且在信号定义里还有RL/TB这种水平与垂直扫描方向控制脚；如果替代屏虽然尺寸接近，但pin定义、LVDS通道顺序、扫描方向逻辑不一致，就很容易出现点不亮、花屏、画面方向不对。

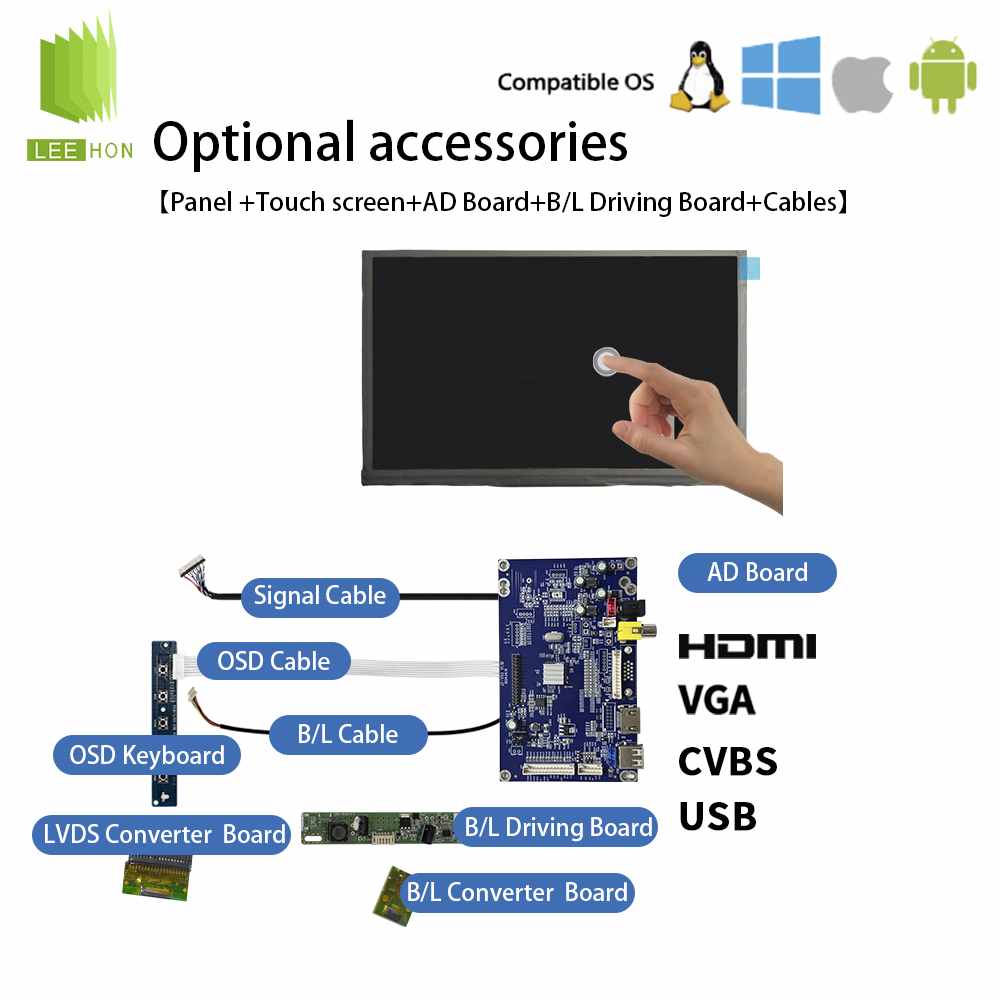

Q4：配触摸、驱动板、线束时要注意什么？
A：先说驱动板：要确认驱动板能输出1280×720的LVDS信号，并且与这块屏的电源和时序匹配。再说线束：原厂规格书已经给出参考连接器，信号端是HRS/FH52E-40S-0.5SH，背光端是HRS/FH52E-10S-0.5SH，所以不能只看“针数差不多”，还要核对VIN、RESET、STBYB、LVDS四组差分、RL/TB、LEDA/LEDK这些关键脚位。
如果项目还要配触摸，我这次没有核到这份原厂公开规格书里自带触摸的定义，所以更稳妥的做法是把触摸方案当成外加件单独核对，不要只凭液晶型号默认通用。
Q5：这块屏还有哪些实际使用注意事项？
A：这块屏有几个很关键的使用点：
一是原厂明确写了VCC断电时，输入信号必须保持低电平或高阻态，这条做不好，联调阶段很容易出异常；
二是它的LVDS接收端内置终端电阻，做板卡和线束时不要再按错误思路乱改链路；
三是环境边界要守住，原厂给的是-30~85℃工作、-40~95℃存储，并明确要求不能结露、要防静电。这些都不是“建议项”，而是量产稳定性很关键的边界条件。
