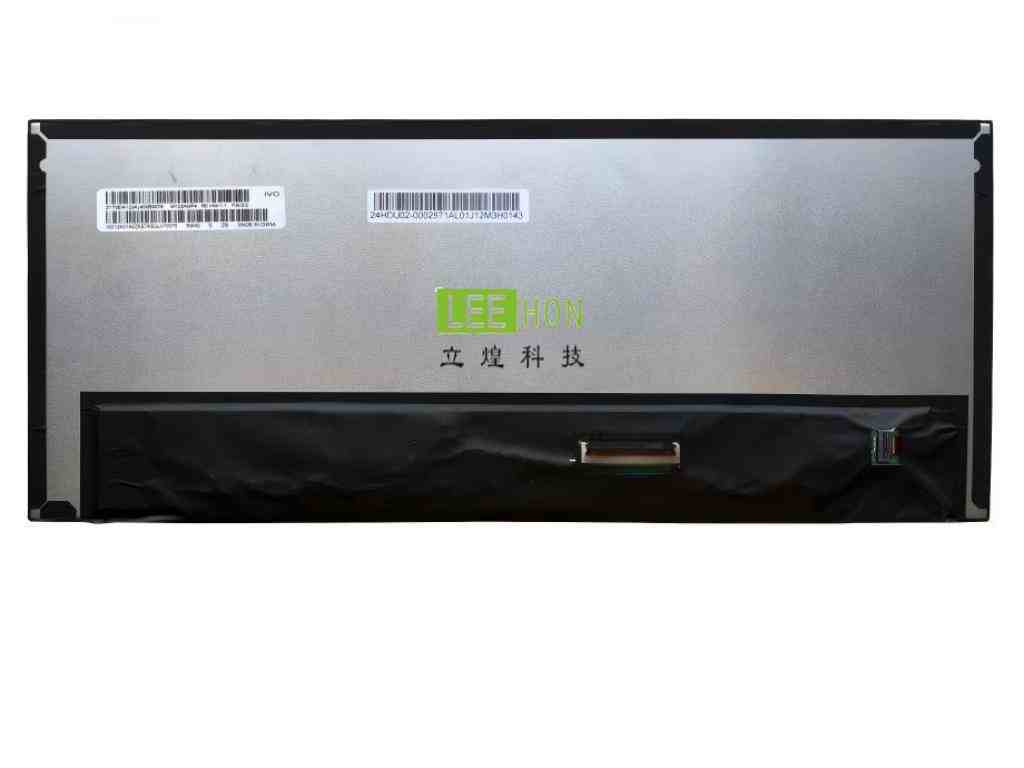

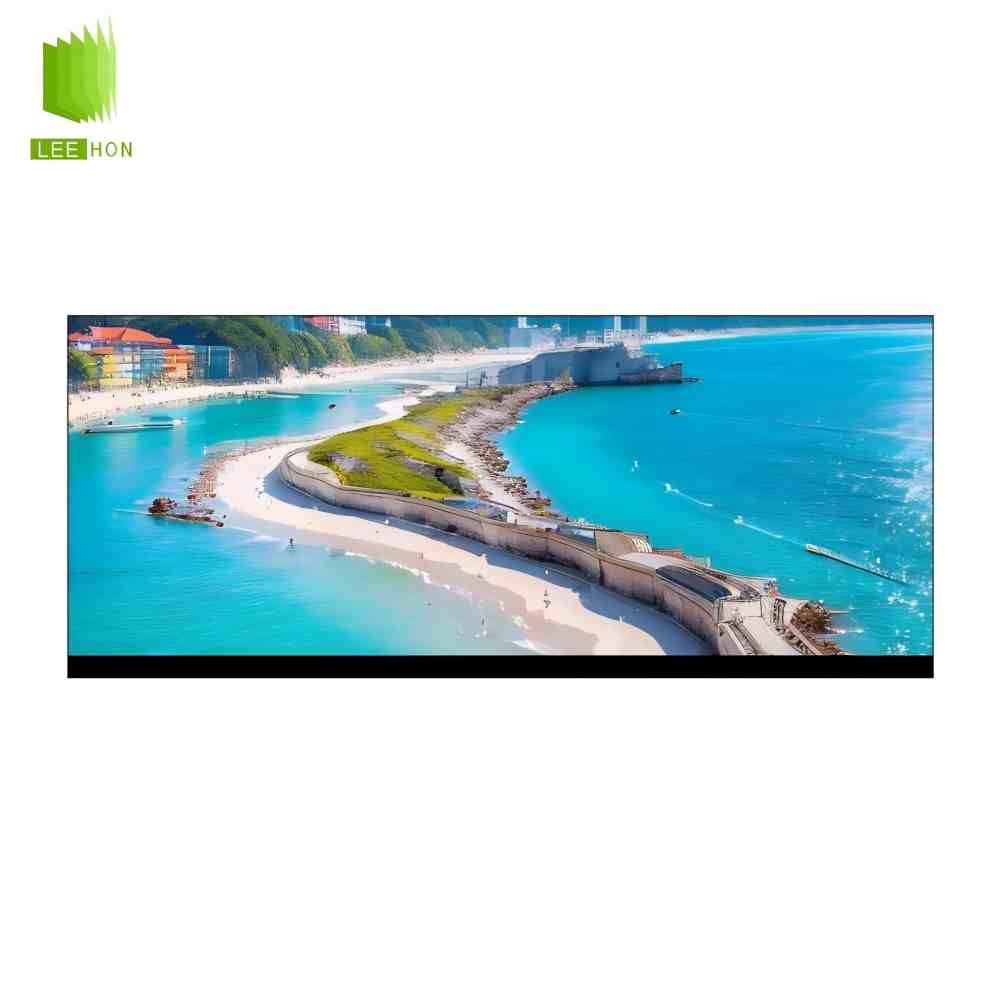

| 龙腾液晶模组M123AWF4 R1 详情表 | ||
| 类别 | 项目 | 详情 |
| 基本信息 | 面板品牌 | 龙腾 |
| 面板型号 | M123AWF4 R1 | |
| 面板尺寸 | 12.3英寸 | |
| 面板应用 | - | |
| 面板类型 | a-Si TFT-LCD , 液晶模组 | |
| 型号别名 | - | |
| 工作环境 | 工作温度 | -30 ~ 85 °C |
| 存储温度 | -40 ~ 90 °C | |
| RoHS状态 | - | |
| 耐振动性 | 2.9G (28.4 m/s²) | |
| 典型特征 | - | - |
| 像素特征 | 像素数量 | 1920(RGB)×720 |
| 点间距 | 0.0507×0.1521 mm (H×V) | |
| 像素布局 | RGB垂直条状 | |
| 像素间距 | 0.1521×0.1521 mm (H×V) [167PPI] | |
| 结构尺寸 | 显示区域 | 292.032×109.512 mm (H×V) |
| 可视区域 | - | |
| 外观尺寸 | 299.03×123.012 mm (H×V) | |
| 外观厚度 | 5.9/8.02 (Typ./Max.) mm | |
| 外观特征 | 外观形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比 | 8:3 (H:V) | |
| 外观样式 | - | |
| 安装孔位 | Without | - |
| 其它特征 | 重量 | 349/380g (Typ./Max.) |
| 表面处理 | Hard coating (3H) | |
| 光学详情 | 面板亮度 | 1000 cd/m² (Typ.) |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 可视角度 | 85/85/85/85 (Typ.)(CR≥10) | |
| 光学模式 | IPS，常黑显示，透射式 | |
| 视角方向 | 全视角 | |
| 反应时间 | 25 (Typ.)(Tr+Td) ms | |
| 色彩性能 | 白色色度 | Wx:0.315; Wy:0.330 |
| 显示颜色 | 16.7M (8-bit) | |
| 色温 | 6371K | |
| 亮度变动 | 1.25/1.43 (Typ./Max.)(9 points) | |
| 1931色域 | NTSC比值 | 0.75 |
| sRGB覆盖率 | 0.97 | |
| Adobe RGB覆盖率 | 0.75 | |
| DCI-P3覆盖率 | 0.78 | |
| Rec.2020覆盖率 | 0.56 | |
| 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 显示性能 | 室外可视 | 是 |
| 透射系数 | - | |
| 工作频率 | 60Hz | - |
| 翻转扫描 | No | - |
| 功率消耗 | 14.48W (Max.) | - |
| 背光特征 | 灯管类型 | WLED |
| 数量 | 10S4P | |
| 灯管寿命 | 30K (Min.) 小时 | |
| 是否可换 | - | |
| 灯管形状 | 4串 | |
| 位置 | 侧入式光源 | |
| 灯管电气 | 电压输入 | 36.3V (Max.) |
| 电流输入 | 90mA (Typ.) | |
| 功耗 | 13.1W (Typ.) | |
| 接口特征 | 类型 | 包含在屏信号接口中 |
| 位置 | - | |
| 灯管驱动 | 无 | |
| 信号系统 | LVDS | 2 ch, 8-bit |
| 信号逻辑电压 | - | |
| 信号电气 | 电压输入 | 3.3V (Typ.) |
| 电流输入 | 460mA (Max.) | |
| 功耗 | 1.38W (Max.) | |
| 接口特征 | 类型 | 端子 |
| 位置 | - | |
| 端子详情 | 品牌 | 北极大 |
| 型号 | 101049-205050 | |
| 脚间距 | 0.5 mm | |
| 脚数 | 50 pins | |
| 数量 | 1 pcs | |
| 接口定义 | - | |
M123AWF4 R1液晶屏常见问题
Q1：M123AWF4 R1 是什么屏幕，核心参数是什么？
A：这是龙腾（IVO） 12.3 英寸 a‑Si TFT‑LCD 工业 / 车载高亮宽温液晶模组（长条形超宽屏），核心规格：
分辨率：1920×720（超宽屏），像素密度 167PPI
亮度：1000 cd/m²（高亮），对比度 1000:1，IPS 全视角（85/85/85/88°）
背光：WLED 侧入式（10S4P），寿命 30000 小时，无内置背光驱动
表面：3H 硬化防刮雾面，常黑透射，16.7M 色（8bit），刷新率 60Hz
Q2：M123AWF4 R1 和同系列 R0 版本有什么区别？
A：同属龙腾 12.3 寸 1920×720 宽温 IPS 系列，仅亮度与背光细节差异，其余接口、尺寸、温度、抗震完全一致：
M123AWF4 R1：1000 cd/m²（标准高亮）
M123AWF4 R0：940 cd/m²（略低亮）
两者可直接硬件兼容替换，仅亮度略有差异，不影响驱动与安装
Q3：M123AWF4 R1 的工作温度、抗震与适用场景？
A：工作温度：-30℃ ~ +85℃（超宽温工业级）；存储温度：-40℃ ~ +90℃
抗震：2.9G（28.4 m/s²），满足车载、户外设备振动要求
典型应用：车载中控 / 仪表、户外高亮广告机、工业长条显示终端、特种车载设备，不适合普通消费级场景
Q4：M123AWF4 R1 的信号接口、触摸与供电要求？
A：信号接口：LVDS（2 通道 8bit），50pin 端子接口，驱屏电压 3.3V（典型）
触摸：无集成触摸功能，需外贴电容 / 电阻触摸屏
背光：无内置驱动，必须外接 WLED 恒流驱动（匹配 10S4P 背光串并），支持 PWM 调光
Q5：M123AWF4 R1 停产了吗？替代型号有哪些？
A：生产状态：量产中（Active），市场有稳定现货，非停产型号
采购要点：确认1000cd/m²、1920×720、LVDS 50pin、宽温 - 30~85℃、无触摸参数，避免错拿 R0 低亮版。兼容替代：同尺寸同分辨率可参考龙腾 M123AWF4 R0、友达 TM123XDHP90-00、京东方 AV123Z7M-N12，替换时核对 LVDS 针脚、背光串并、安装孔位即可
