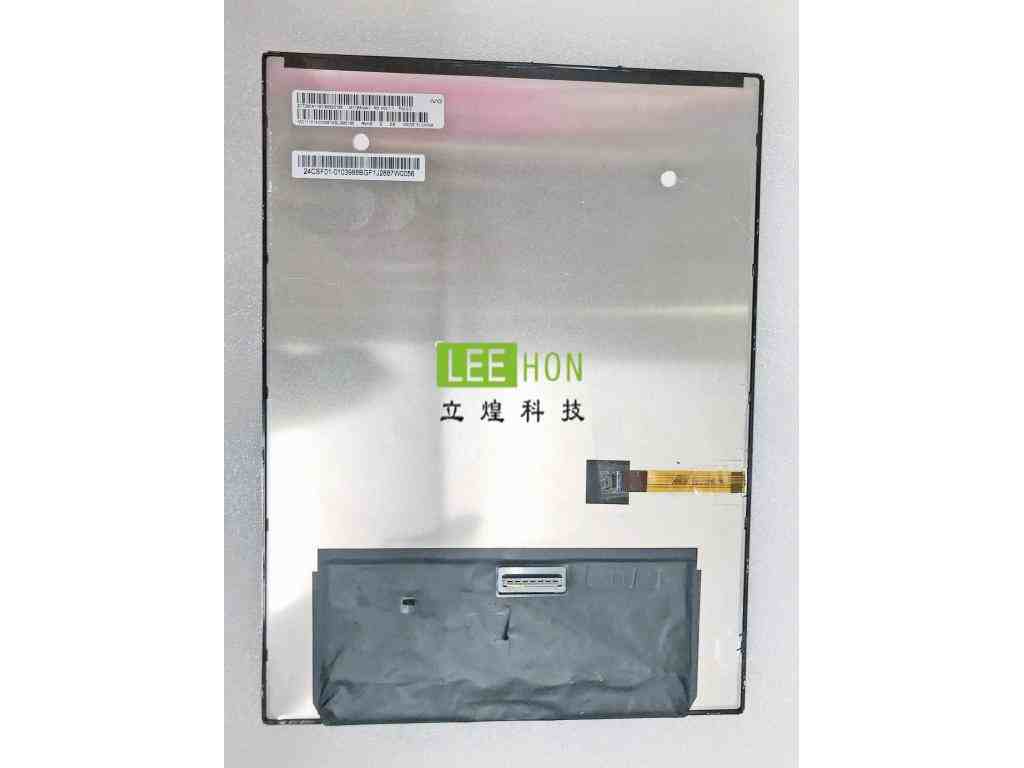

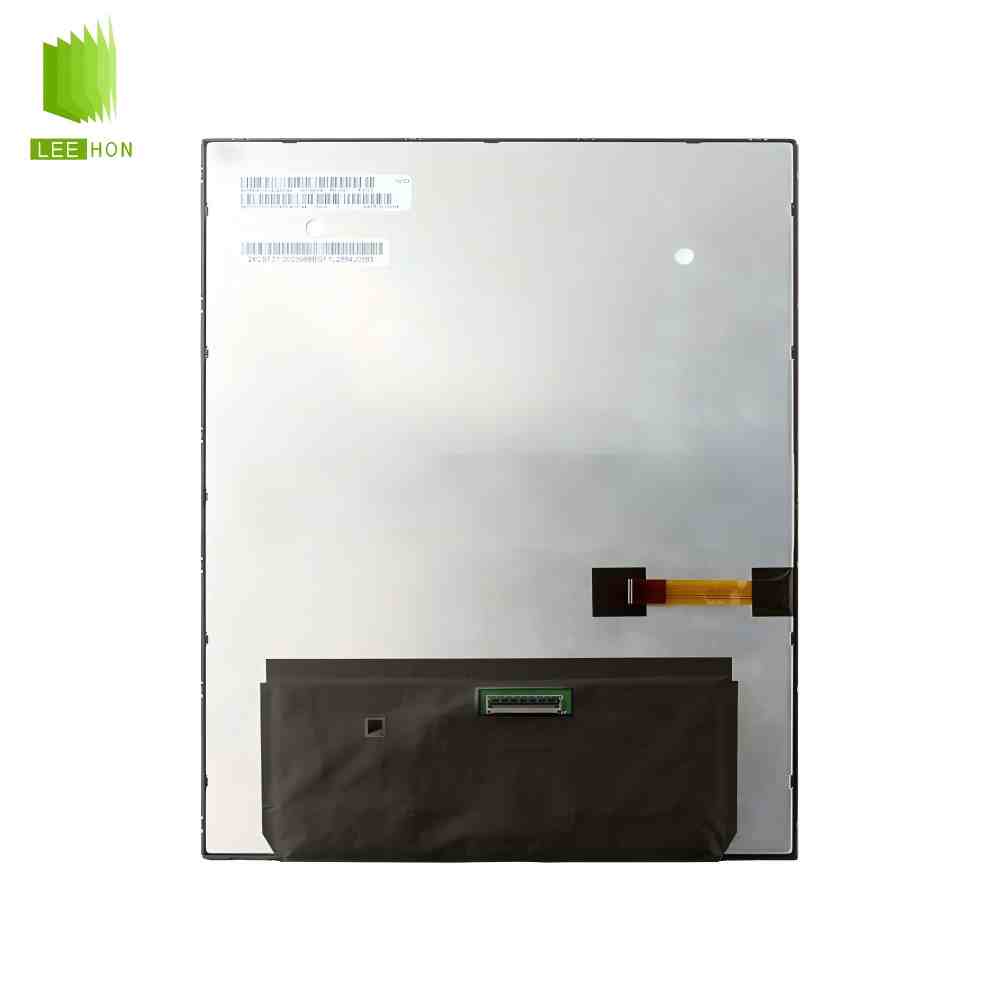

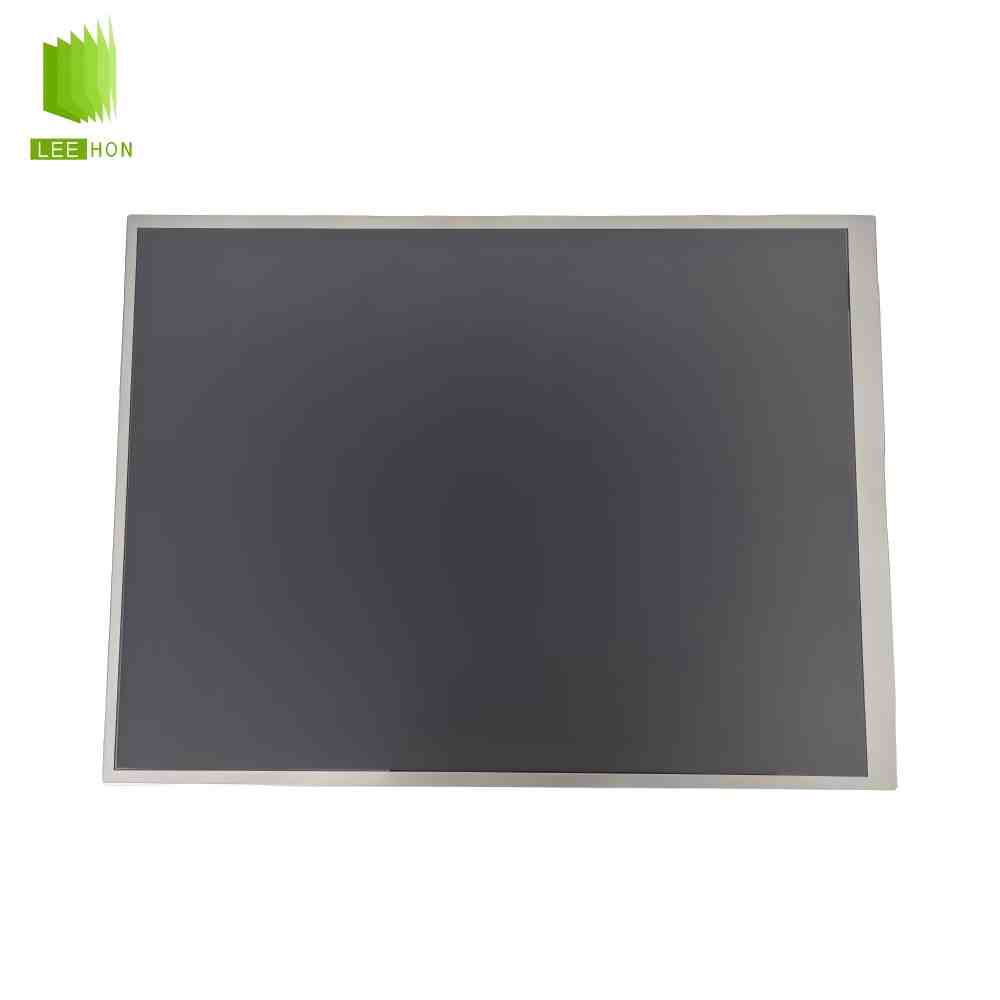

| 龙腾液晶模组M118AW41 R0 应用详情表 | ||||||
| 类别 | 项目 | 详情 | ||||
| 基础信息 | 制造商 | 龙腾 | ||||
| 型号 | M118AW41 R0 | |||||
| 类型 | a-Si TFT-LCD , 液晶模组 | |||||
| 应用产品 | - | |||||
| 对角尺寸 | 11.8" | |||||
| 型号别名 | - | |||||
| 典型特征 | - | |||||
| 应用环境 | 存储温度 | -40 ~ 85 °C | ||||
| 工作温度 | -30 ~ 85 °C | |||||
| RoHS | - | |||||
| 抗振性能 | 2.9G (28.4 m/s²) | |||||
| 备注信息 | ODM | - | ||||
| 像素特征 | 解析度 | 1200(RGB)×1600, UXGA | ||||
| 点间距(mm) | 0.050×0.150 (H×V) | |||||
| 像素排列 | RGB垂直条状 | |||||
| 像素间距(mm) | 0.150×0.150 (H×V) [169PPI] | |||||
| 结构尺寸 | 显示区域(mm) | 180(H) × 240(V) | ||||
| 开口区域(mm) | 184.4(H) × 244.6(V) | |||||
| 外观尺寸(mm) | 194(H) × 258.55(V) | |||||
| 外观厚度(mm) | 6.9/10.6 (Typ./Max.) | |||||
| 外观特征 | 物理形状 | 平面矩形 | ||||
| 外观样式 | - | |||||
| 宽高比 | 3:4 (H:V) | |||||
| 风景肖像 | 肖像模式 | |||||
| 安装方式 | Without | - | ||||
| 其它参数 | 重量 | 560g (Max.) | ||||
| 表面处理 | 雾面，Hard coating (3H)，反射率 4.5% (Max.) | |||||
| 光学详情-基础信息 | 显示亮度 | 750 cd/m² (Typ.) | ||||
| 对比度 | 1000:1 (Typ.) (透射) | |||||
| 可视角度 | 85/85/85/85 (Typ.)(CR≥10) | |||||
| 显示模式 | IPS，常黑显示，透射式 | |||||
| 推荐视角 | 全视角 | |||||
| 响应时间(ms) | 25 (Typ.)(Tr+Td) | |||||
| 色彩性能 | 白色坐标 | Wx:0.307; Wy:0.327 | ||||
| 支持颜色 | 16.7M (8-bit) | |||||
| 色温 | 6835K | |||||
| 亮度均匀性 | 1.25/1.33 (Typ./Max.)(9 points) | |||||
| 1931色域 | NTSC比值 | 0.75 | ||||
| sRGB覆盖率 | 0.96 | |||||
| Adobe RGB覆盖率 | 0.75 | |||||
| DCI-P3覆盖率 | 0.78 | |||||
| Rec.2020覆盖率 | 0.56 | |||||
| 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |||||
| 显示性能 | 室外可视性 | 是 | ||||
| 透射度 | - | |||||
| 帧频率 | - | 60Hz | ||||
| 翻转扫描 | - | No | ||||
| 功率总耗 | - | 9.8W (Max.) | ||||
| 信号电气 | 电压供应 | 3.3V (Typ.) | ||||
| 电流供应 | 0.17A (Max.) | |||||
| 功率消耗 | 0.56W (Max.) | |||||
| 信号类型 | - | LVDS (2 ch, 8-bit) | ||||
| 逻辑电压 | - | |||||
| 接口特征 | 位置 | - | ||||
| 类型 | 端子 | |||||
| 接口详情 | 品牌 | 广濑电机 | ||||
| 型号 | FH41-40S-0.5SH(05) | |||||
| 脚距 | 0.5 mm | |||||
| 脚数 | 40 pins | |||||
| 数量 | 1 pcs | |||||
| 脚定义 | - | |||||
| 光源特征 | 光源类型 | WLED | ||||
| 数量 | 8S4P | |||||
| 光源寿命 | 30K (Min.) 小时 | |||||
| 是否可换 | - | |||||
| 形状 | 4串 | |||||
| 光源位置 | 侧入式光源 | |||||
| 灯管电气 | 电压供应 | 28V (Max.) | ||||
| 电流供应 | 82.5mA (Typ.) | |||||
| 功率消耗 | 9.24W (Max.) | |||||
| 接口特征 | 位置 | - | ||||
| 类型 | FPC | |||||
| 接口详情 | 品牌 | - | ||||
| 型号 | - | |||||
| 脚距 | 0.5 mm | |||||
| 脚数 | 10 pins | |||||
| 数量 | 1 pcs | |||||
| 脚定义 | - | |||||
| 光源驱动 | - | 无 | ||||
| 龙腾液晶模组M118AW41 R0 包装详情表 | ||||||
| 包装类型 | 片/包装 | 箱数 | 包装长宽高(mm) | 毛重 (Kgs) | 体积(m³) | 备注 |
| 纸箱 | 20 | 1 | N/A | N/A | N/A | |
| 卡板 | 320 | 16 | N/A | N/A | N/A | |
M118AW41 R0液晶屏常见问题
Q1：M118AW41 R0 基础规格是什么？
A：原厂工业级 11.8 英寸宽屏，分辨率 1920×1080（FHD），IPS 广视角面板，16:9 比例，雾面防眩光表面，适配嵌入式工控场景。
Q2：这款屏亮度与背光参数如何？
A：常规典型亮度 350cd/㎡，标配长效 WLED 背光，寿命≥5 万小时，功耗适中，适合室内长时间 7×24 小时连续开机使用。
Q3：M118AW41 R0 采用什么接口，替换要注意什么？
A：标配单 / 双通道 LVDS 通用接口，不兼容 eDP；更换时需核对屏线引脚定义、背光供电电压，避免和同尺寸 eDP 屏混用驱动板。
Q4：温宽与工业耐候性能怎么样？
A：标准工业温宽：工作 0℃~+60℃，存储 - 20℃~+70℃；抗干扰、防震动，适合常规室内工控、设备配套，非极端高低温户外高亮款。
Q5：主要适配哪些设备场景？
A：多用于工业一体机、嵌入式触控终端、医疗辅助显示屏、桌面工控机、小型广告信息屏、仪器仪表高清显示副屏等室内中端工况。
