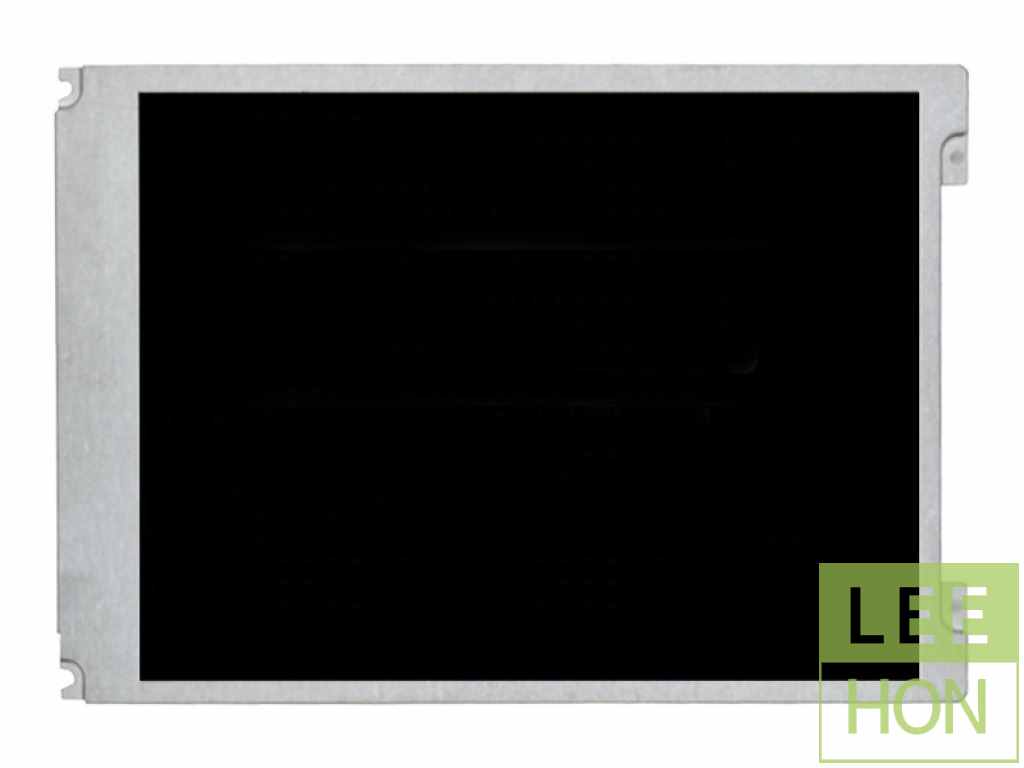

| 龙腾8.4寸液晶屏M084GNS1 R1 特征信息表 | ||
| 类别 | 项目 | 详情 |
| 基本信息 | 面板品牌 | - |
| 面板型号 | M084GNS1 R1 | |
| 面板类型 | a-Si TFT-LCD, 液晶模组 | |
| 别名 | - | |
| 工作环境 | RoHS状态 | - |
| 工作温度 | -20 ~ 70 °C | |
| 存储温度 | -30 ~ 80 °C | |
| 耐振动性 | 2.9G (28.4 m/s²) | |
| 面板应用 | - | - |
| 典型特征 | - | - |

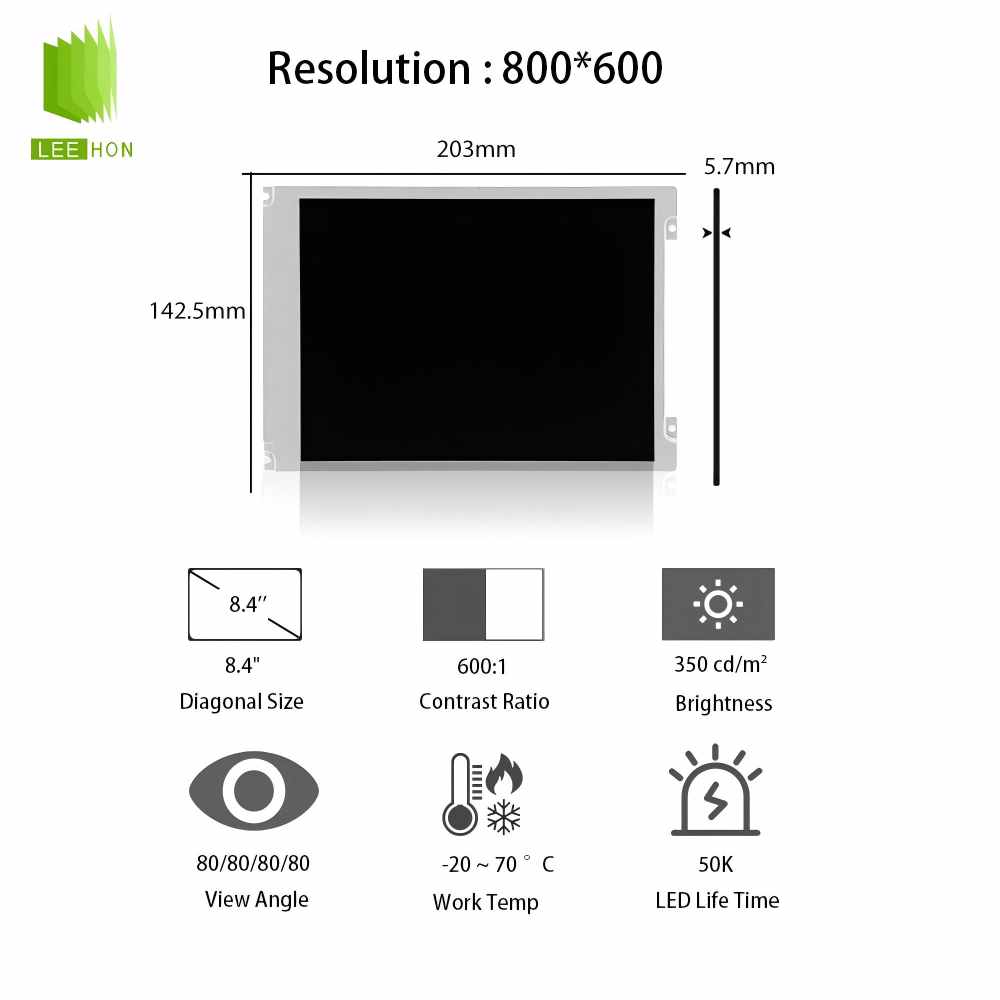

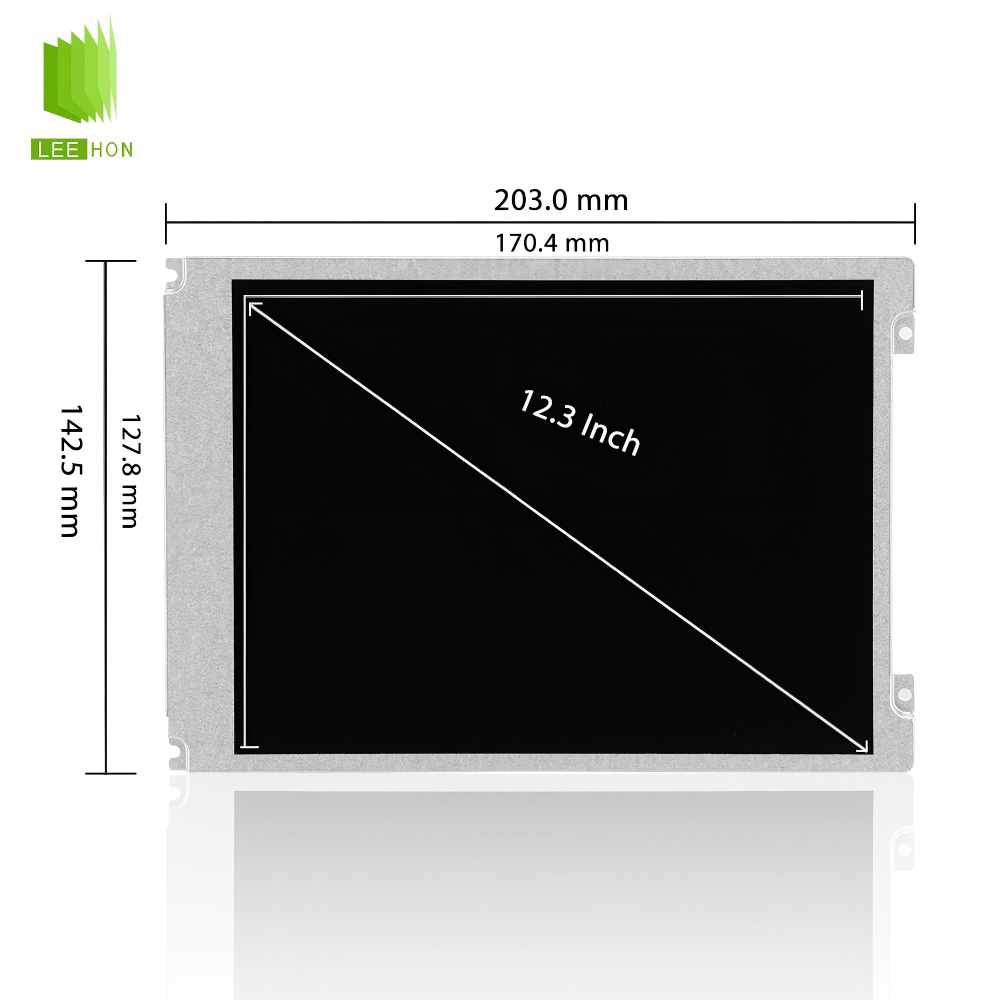

| 面板尺寸 | 尺寸 | 8.4英寸 |
| 像素特征 | 像素数量 | 800(RGB)×600, SVGA |
| 像素布局 | RGB垂直条状 | |
| 像素间距 (mm) | 0.213×0.213 [119PPI] | |
| 点间距 (mm) | 0.071×0.213 | |
| 结构尺寸 | 显示区域 (mm) | 170.4(H) × 127.8(V) |
| 可视区域 (mm) | 173.4(H) × 131.2(V) | |
| 外观尺寸 (mm) | 203(H) × 142.5(V) | |
| 外观厚度 (mm) | 5.7±0.5 mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比 | 4:3 (H:V) | |
| Shape Style | - | |
| 安装方式 | - | Face mounting holes (4 pcs) on left, right bezel |
| 其它详情 | 重量 | 200/220g (Typ./Max.) |
| 表面防护 | - | |
| 表面处理 | 雾面 | |
| 龙腾8.4寸液晶屏M084GNS1 R1 光学特征 | ||
| 基本信息 | 面板亮度 | 350 cd/m² (Typ.) |
| 可视角度 (L/R/U/D) | 80/80/80/80 (Typ.)(CR≥10) | |
| 反应时间 (ms) | 16 (Typ.)(Tr+Td) | |
| 视角方向 | 12 o'clock | |
| 工作模式 | TN，常白显示，透射式 | |
| 对比度 | - | 600 : 1 (Typ.) (透射) |
| 显示颜色 | 色温 | 6638K |
| 显示颜色 | 262K/16.7M (6-bit / 6-bit + Hi-FRC) | |
| 白色色度 | X:0.310; Y:0.330 | |
| 1931色域 | NTSC比值 | 49% |
| sRGB覆盖率 | 69% | |
| Adobe RGB覆盖率 | 52% | |
| DCI-P3覆盖率 | 51% | |
| Rec.2020覆盖率 | 37% | |
| 色域说明 | - | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| 白场变动 | - | 1.33/1.43 (Typ./Max.)(9 points) |
| 龙腾8.4寸液晶屏M084GNS1 R1 电子特征 | ||
| 翻转扫描 | 翻转 (水平/垂直) | - |
| 工作频率 | - | 60Hz |
| 功率消耗 | - | 2.81W (Max.) |
| 龙腾8.4寸液晶屏M084GNS1 R1 背光特征 | ||
| 灯管特征 | 类型 | WLED |
| 位置 | 侧入式光源 | |
| 数量 | 8S4P | |
| 形状 | 4串 | |
| 寿命(小时) | 50K (Typ.) | |
| 背光可换性 | - | |
| 接口特征 | 位置 | - |
| 背光驱动 | 含LED驱动器 | |
| 类型 | 端子 | |
| 接口详情 | 品牌 | 信盛精工 |
| 型号 | MSB24038P4 | |
| 脚间距 | 1.25 mm | |
| Pin 数量 | 4 pins | |
| 数量 | 1 pcs | |
| 脚定义 | - | |
| 驱动电气 | 电压供应 | 12.0±1.2V |
| 电流供应 | - | |
| 功率消耗 | 2.31W (Max.) | |
| 龙腾8.4寸液晶屏M084GNS1 R1 信号特征 | ||
| 驱动电气 | 电压供应 | 3.3V (Typ.) |
| 电流供应 | 0.14A (Max.) | |
| 功率消耗 | 0.5W (Max.) | |

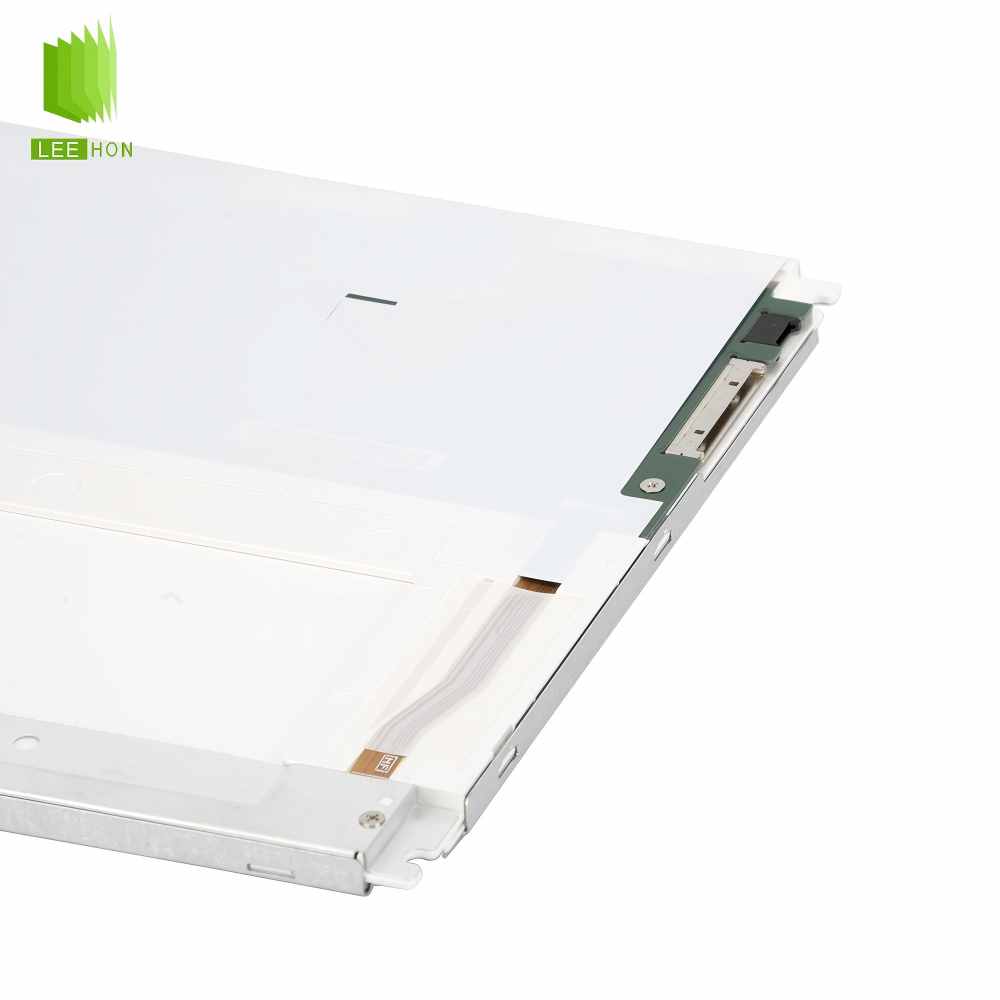

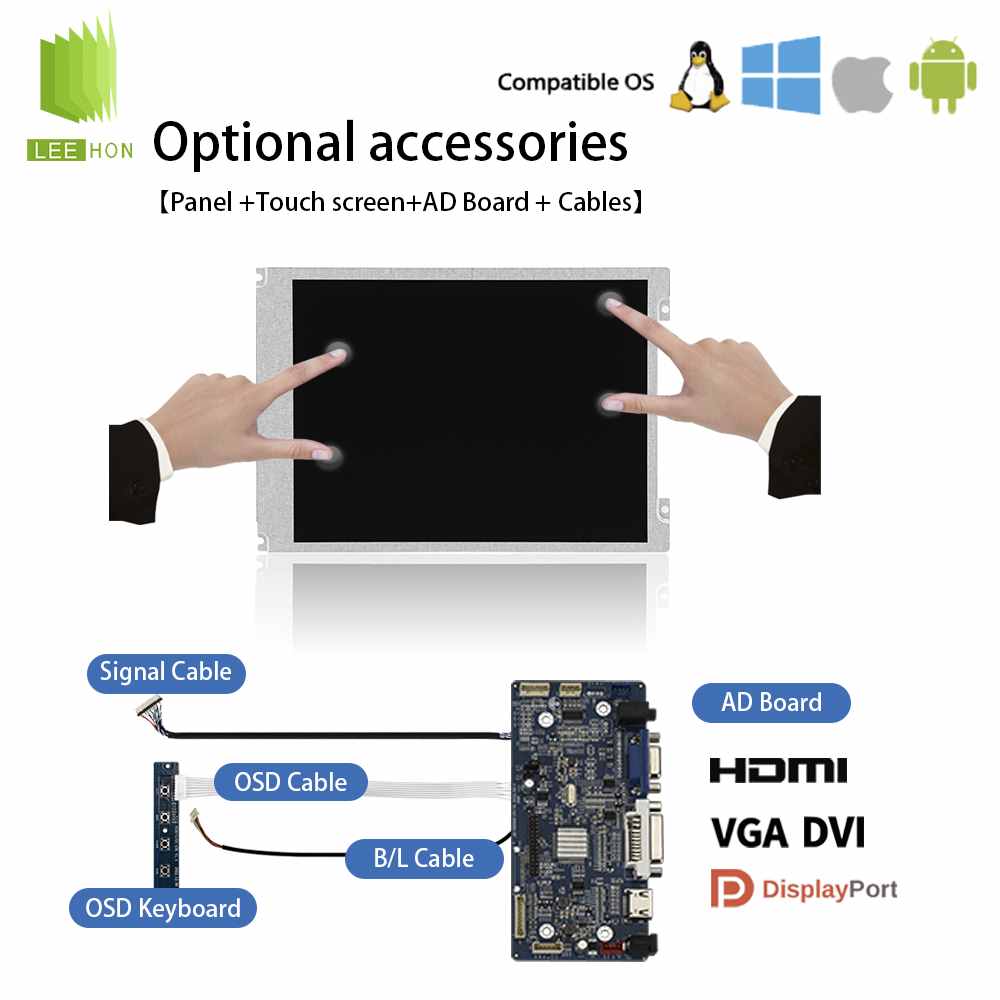

| 接口特征 | 位置 | - |
| 信号系统 | LVDS (1 ch, 6/8-bit) | |
| 类型 | 端子 | |
| 端子详情 | 品牌 | 信盛精工 |
| 型号 | MSB24013P20 | |
| 脚间距 | 1.0 mm | |
| Pin 数量 | 20 pins | |
| 数量 | 1 pcs | |
| 脚定义 | - | |
| 龙腾8.4寸液晶屏M084GNS1 R1 包装特征 | ||
| 包装特征 | 包装类型 | 纸箱 |
| 片/包装 | 40 | |
| 箱数 | 1 | |
| 包装长宽高 (mm) | N/A | |
| 毛重 (Kgs) | N/A | |
| 体积 (m³) | N/A | |
| 备注 | - | |
| 包装特征 | 包装类型 | 卡板 |
| 片/包装 | 960 | |
| 箱数 | 24 | |
| 包装长宽高 (mm) | N/A | |
| 毛重 (Kgs) | N/A | |
| 体积 (m³) | N/A | |
M084GNS1 R1常见问题
Q1：M084GNS1 R1 选型时最先确认哪几个“硬条件”？
A：先把三件事对齐： 尺寸 8.4"、分辨率 800×600（SVGA）、接口是 LVDS 1ch（6/8-bit）20pin ，以及逻辑供电 3.3V（Typ.） 。这几项只要有一项不匹配，后面就会出现“能点亮但不稳定/花屏/颜色异常”。
Q2：上电/关电有什么必须遵守的注意事项？
A：规格书里明确提到： 当 VDD 关闭时，输入信号需保持低电平或高阻态 （避免反向灌电、锁死、异常上电导致损伤或不启动）。工程上常见做法是：先稳定 VDD，再使能 LVDS/背光；关电反过来，先关信号/背光再掉电。
Q3：为什么明明同为“LVDS 20pin”，还是会花屏或闪屏？
A：因为 LVDS 20pin 只是“物理针脚数”一致， 通道映射、位宽（6/8bit）、时钟极性/DE/同步策略 可能不同。注意事项是： 逐项核对主板输出与模组的 LVDS 配置（1ch、6/8bit）
线束尽量短，按阻抗与差分对走线规范做，减少 EMI/串扰 这些信息在参数页可直接看到接口类型与位宽选项。
Q4：背光部分最容易忽略的坑是什么？
A：M084GNS1 R1 采用 WLED 背光 ，并且常见资料标注 带 LED Driver 。注意事项是： 确认你系统侧提供的是“背光使能/调光（PWM/模拟）信号”还是需要外部恒流驱动
不要把背光当成“直接上电就行”的负载，避免过流或调光不兼容导致闪烁、寿命下降
Q5：环境与可靠性方面，出厂装机前要怎么避坑？
A：按资料，工作/存储温度大致为 -20~70°C / -30~80°C （不同批次以规格书为准）。注意事项是： 结构装配别压到玻璃边/排线，避免应力引起暗斑、漏光
运输/仓储要防潮防震；如果现场温差大，先做回温/除湿再上电，降低结露风险
