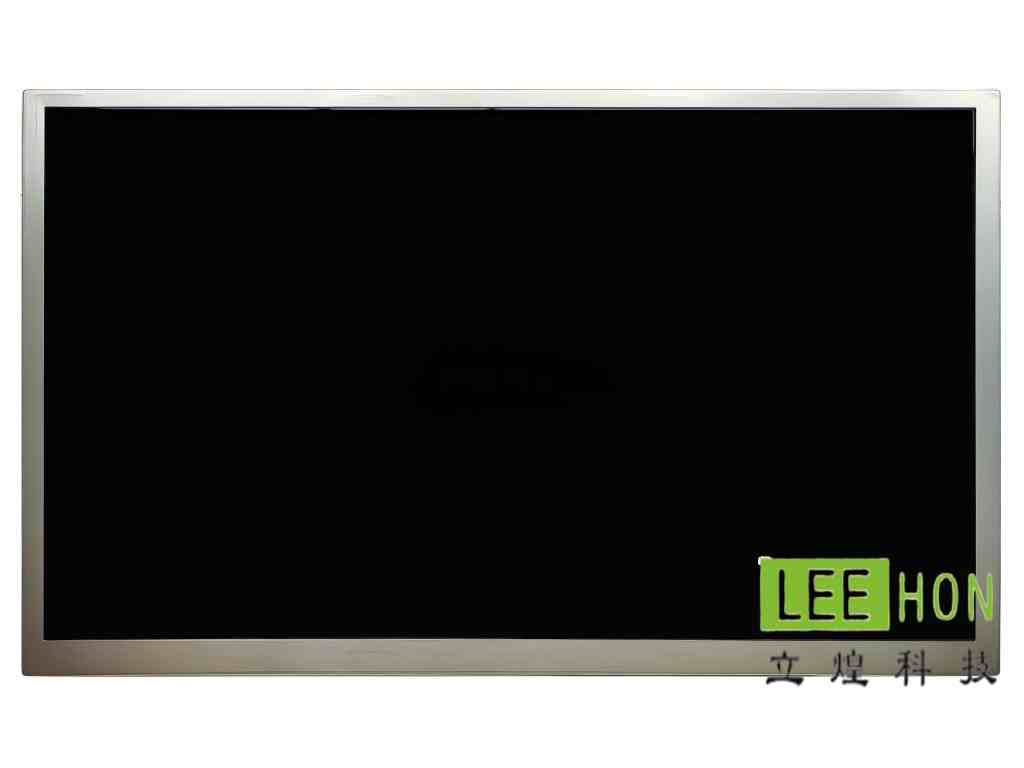

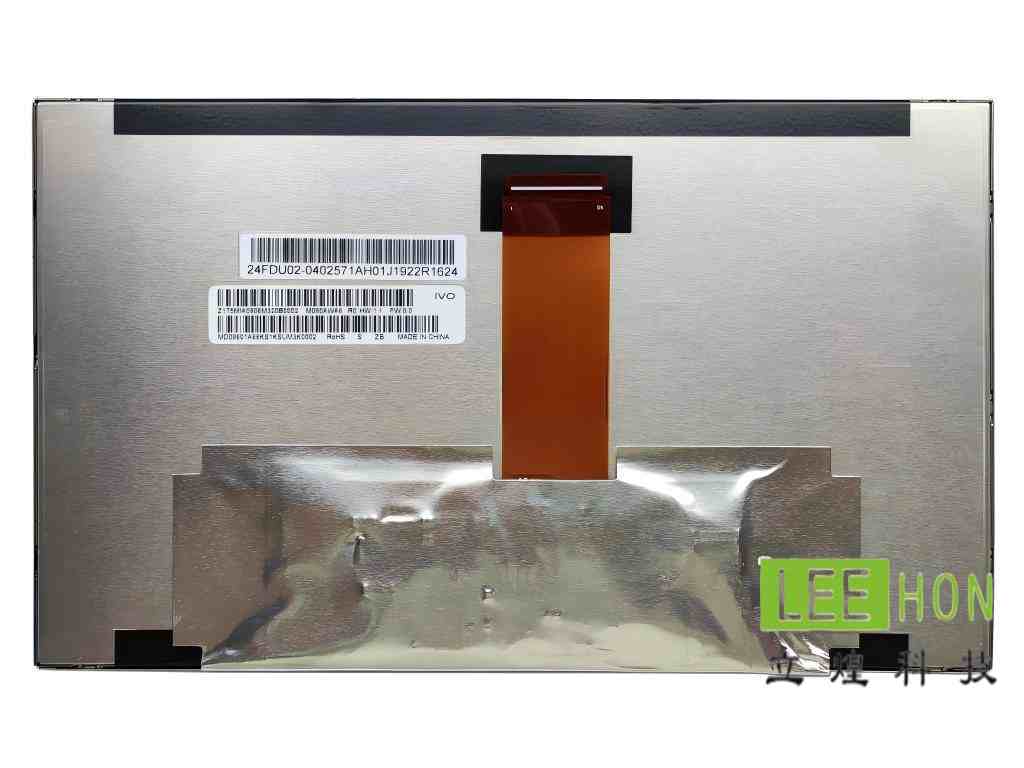

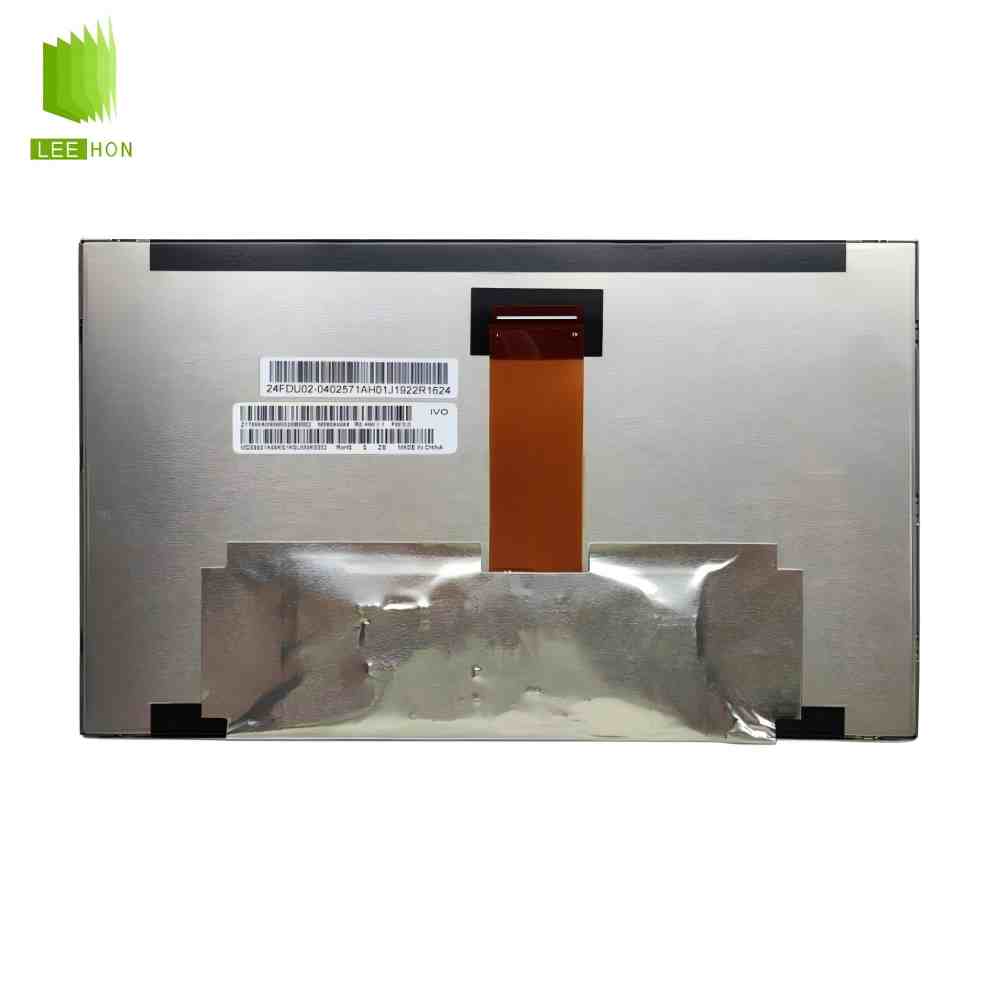

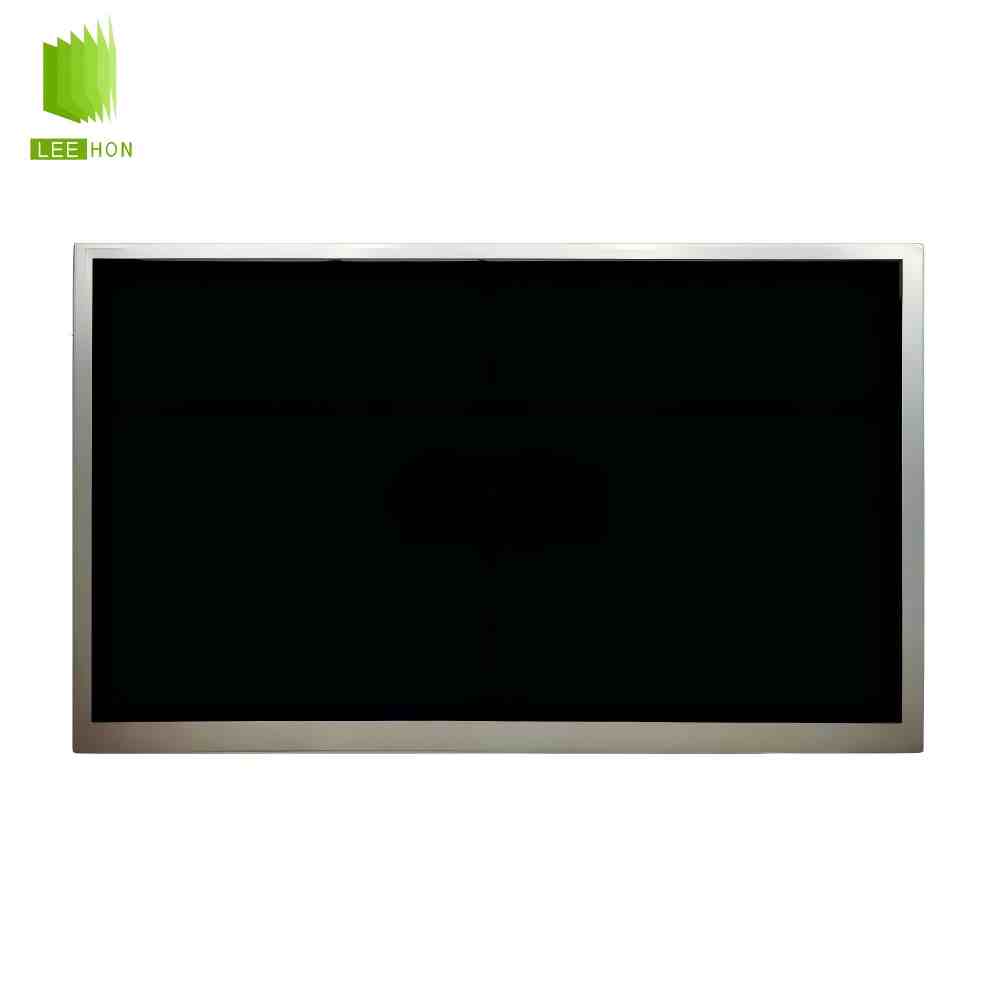

| 龙腾9寸LCD工业液晶模组M090AWA6 R0 详情表 | ||
| 类别 | 项目 | 详情 |
| 基础信息 | 品牌 | 龙腾 |
| 型号名称 | M090AWA6 R0 | |
| 屏幕类型 | a-Si TFT-LCD , 液晶模组 | |
| 其它名称 | - | |
| 屏幕尺寸 | 9.0寸 | |
| 适用于 | 户外高亮，车载显示 | |
| 典型特征 | 宽温，3G抗震，超高亮度，白光LED背光 | |
| 最大额定 | 工作温度 | -30 ~ 85 °C |
| 存储温度 | -40 ~ 90 °C | |
| RoHS | - | |
| 抗振能力 | 2.9G (28.4 m/s²) | |
| 像素特征 | 分辨率 | 1280(RGB)×720, WXGA |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.05175×0.15525 mm | |
| 像素间距(W×H) | 0.15525×0.15525 mm [163PPI] | |
| 物理尺寸 | 显示尺寸 | 198.72(W)×111.78(H) mm |
| 外观尺寸 | 212.2(W)×127.5(H) mm | |
| 可视尺寸 | 202.02(W)×115.78(H) mm | |
| 外观厚度 | 7.6/11.0 (Typ./Max.) mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比(W:H) | 0.672916667 | |
| 外观样式 | - | |
| 安装方式 | Without | - |
| 其它细节 | 重量 | 328g (Max.) |
| 表面处理 | Hard coating (3H) | |
| 光学详情 | 亮度(cd/m²) | 1000 (Typ.) |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 最佳角度 | 全视角 | |
| 响应速度 | 30 (Typ.)(Tr+Td) ms | |
| 可视角度 | 80/80/80/80 (Typ.)(CR≥10) | |
| 光学模式 | IPS，常黑显示，透射式 | |
| 色彩性能 | 色度 | Wx:0.310; Wy:0.330 |
| 颜色数量 | 16.7M (8-bit) | |
| 色温 | 6638K | |
| 白场变动 | 1.18/1.43 (Typ./Max.)(9 points) | |
| 1931色域 | NTSC比值 | 0.7 |
| sRGB覆盖率 | 0.92 | |
| Adobe RGB覆盖率 | 0.71 | |
| DCI-P3覆盖率 | 0.73 | |
| Rec.2020覆盖率 | 0.53 | |
| 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 显示性能 | 阳光下可视性 | 是 |
| 透射率 | - | |
| 电子详情 | 刷新频率 | 60Hz |
| 翻转扫描 | No | |
| 功率总耗 | 7.71W (Max.) | |
| 信号电气 | 输入电流 | 0.23A (Max.) |
| 输入电压 | 3.3V (Typ.) | |
| 功率消耗 | 0.76W (Max.) | |
| 信号接口 | LVDS (1 ch, 8-bit) | |
| 接口特征 | 位置 | - |
| 类型 | FPC | |
| 信号详情 | 脚数 | 40 pins |
| 数量 | 1 pcs | |
| 灯管特征 | 灯管类型 | WLED |
| 数量 | 9S3P | |
| 位置 | 侧入式光源 | |
| 可换性 | - | |
| 灯管形状 | 3串 | |
| 灯管寿命 | 30K (Min.) 小时 | |
| 灯管电气 | 输入电压 | 25.2/27.0/29.7V (Min./Typ./Max.) |
| 输入电流 | 78mA (Typ.) | |
| 功率消耗 | 6.95W (Max.) | |
| 接口特征 | 位置 | - |
| 类型 | 包含在屏信号接口中 | |
| 灯管驱动 | 无 | - |
常见问题
M090AWA6 R0 是 IVO（Innolux 旗下）生产的 9.0 英寸 a-Si TFT-LCD 模组，采用 WXGA（1280×720）分辨率、1000 cd/m² 超高亮度、IPS 广视角面板，工作温度范围宽达 -30℃～+85℃，配备 LVDS 接口（40pin），适合严苛工业与户外高亮度应用。
Q1：这块屏适合什么设备？
这块屏适合工业控制显示器、车载显示终端、医疗仪器面板、户外或强光环境下的手持/固定设备、农业机械显示屏、POS 机以及需要超高亮度、广视角和宽温范围的 rugged 工业级应用设备。
Q2：不适合什么场景？
这块屏不适合需要极低功耗或超薄设计的便携式消费电子产品、对成本极为敏感的大批量普通办公/消费显示应用、要求更高分辨率（例如 FHD 以上）的精细图像显示场景，以及不需要宽温或高亮度的室内常规低照度环境。
Q3：选型时先核对哪几个关键参数？
选型时应优先核对以下关键参数：
尺寸与分辨率（9.0 英寸、1280×720 WXGA）
接口类型（LVDS，40pin）
亮度（1000 cd/m²）与对比度（1000:1）
工作温度范围（-30℃～+85℃）
背光类型（WLED，无内置 LED Driver）以及整体机械尺寸与安装孔位。
Q4：替代时最容易出错的点？
替代时最容易出错的点包括：接口针脚定义与信号排列（40pin LVDS 具体顺序与极性）、分辨率与时序兼容性（1280×720 与其他常见分辨率面板的差异）、机械外形尺寸与安装孔位置、宽温与高亮度特性（普通面板无法满足 -30～+85℃ 或 1000 nits 要求），以及 IPS 广视角面板与 TN 面板在视角、色彩和亮度表现上的显著区别，导致直接替换后出现接口不匹配、花屏、暗屏、亮度不足或温度异常失效。
Q5：配触摸、驱动板、线束时要注意什么？
配触摸时需选用支持 9.0 英寸 WXGA（1280×720）分辨率的投射电容或电阻触摸屏，并确认触摸控制器与主板的接口及分辨率兼容性，避免分辨率或刷新率不匹配；
配驱动板时必须选择支持 1280×720@60Hz、LVDS 40pin 输出，并能提供稳定高电流背光恒流驱动的工业级驱动板（支持宽温范围）；
线束方面要注意 LVDS 信号线的长度、屏蔽质量、锁扣方向与极性，以及背光供电线的电流承载能力与极性，确保接触可靠，避免信号干扰、接触不良或背光在高温/低温下异常。
如需该型号与之前 8.4 英寸京瓷/天马面板的详细规格对比、与其他类似 9 英寸面板的差异分析，或其他型号的 QA 内容，请随时提供进一步指示，我将提供更精准的专业说明。杭州立煌科技有限公司从2009年起一直专注LCD液晶屏行业，供应京东方（BOE）、天马（TIANMA）、龙腾（IVO）、友达（AUO）、群创（Innolux）、京瓷（Kyocera）等LCD工业液晶屏原厂原包原装现货，咨询:19157671329
