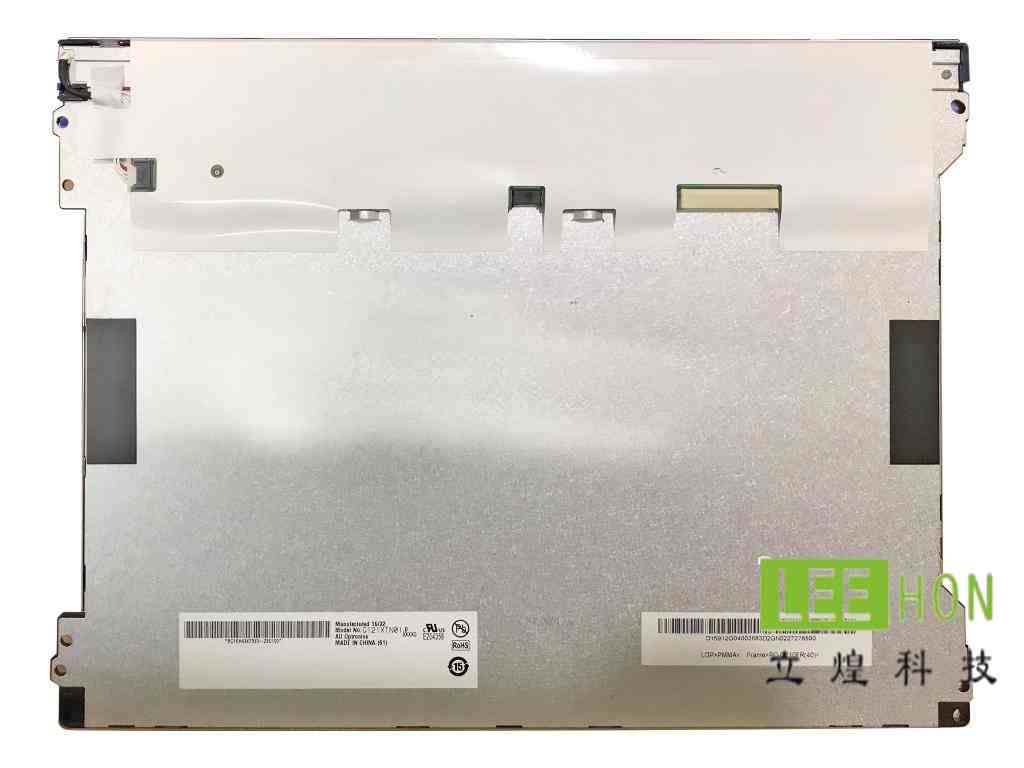

| 友达12.寸LCD液晶模组G121XN01 V0 详情表 | ||
| 类别 | 项目 | 详情 |
| 基础信息 | 品牌 | 友达 |
| 型号名称 | G121XN01 V0 | |
| 屏幕类型 | a-Si TFT-LCD , 液晶模组 | |
| 其它名称 | G121XN01 V.0 | |
| 屏幕尺寸 | 12.1吋 | |
| 适用于 | 工业 | |
| 最大额定 | 工作温度 | -30 ~ 85 °C |
| 存储温度 | -30 ~ 85 °C | |
| RoHS | - | |
| 抗振能力 | 1.5G (14.7 m/s²) | |
| 典型特征 | - | 宽温，背光易换，白光LED背光，寿命大于5万小时，含LED驱动器，端子正装，180度翻转显示，6/8位灰阶可选，表面雾面 |
| 像素特征 | 分辨率 | 1024(2)×768(2), XGA |
| 像素配置 | RGBW矩形 | |
| 点间距(W×H) | 0.120×0.120 mm | |
| 像素间距(W×H) | 0.240×0.240 mm [105PPI] | |
| 物理尺寸 | 显示尺寸 | 245.76(W)×184.32(H) mm |
| 外观尺寸 | 279(W)×209(H) mm | |
| 可视尺寸 | 250.8(W)×189.4(H) mm | |
| 外观厚度 | 6.0/9.0 (Typ./Max.) mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比(W:H) | 0.16875 | |
| 外观样式 | - | |
| 安装方式 | - | Face mounting holes (4-Φ3.4, 3-R1.7) on left and right bezel |
| 其它细节 | 重量 | 495g (Max.) |
| 表面处理 | 雾面，Hard coating (3H) | |
| 光学详情 | 亮度(cd/m²) | 500 (Typ.) |
| 对比度 | 700:1 (Typ.) (透射) | |
| 最佳角度 | - | |
| 响应速度 | 25/10 (Typ.)(Tr/Td) ms | |
| 可视角度 | 80/80/80/80 (Typ.)(CR≥10) | |
| 光学模式 | TN，常白显示，透射式 | |
| 色彩性能 | 色度 | Wx:0.310; Wy:0.330 |
| 颜色数量 | 262K/16.2M (6-bit / 6-bit + FRC) | |
| 色温 | 6638K | |
| 白场变动 | 1.33 (Max.)(5 points) | |
| 1931色域 | NTSC比值 | 0.71 |
| sRGB覆盖率 | 0.93 | |
| Adobe RGB覆盖率 | 0.72 | |
| DCI-P3覆盖率 | 0.74 | |
| Rec.2020覆盖率 | 0.53 | |
| 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 刷新频率 | - | 60Hz |
| 翻转扫描 | - | 翻转 (180°) |
| 功率总耗 | - | 9.15W (Typ.) |
| 信号电气 | 输入电流 | 590/710mA (Typ./Max.) |
| 输入电压 | 3.3V (Typ.) | |
| 功率消耗 | 1.95/2.34W (Typ./Max.) | |
| 信号接口 | LVDS (1 ch, 6/8-bit) | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 接口详情 | 品牌 | 信盛精工 |
| 型号 | MSB240420E | |
| 脚距 | 1.25 mm | |
| 脚数 | 20 pins | |
| 数量 | 1 pcs | |
| 脚定义 | LVDS-20P1C8B-080B | |
| 光源特征 | 灯管类型 | WLED |
| 数量 | 9S2P | |
| 位置 | 侧入式光源(顶部) | |
| 可换性 | Replaceable | |
| 灯管形状 | 2串 | |
| 灯管寿命 | 50K (Min.) 小时 | |
| 灯管电气 | 输入电压 | 27.81/36V (Typ./Max.) |
| 输入电流 | 110mA (Typ.) | |
| 功率消耗 | 6.12/7.92W (Typ./Max.) | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 接口详情 | 品牌 | 恩得利 |
| 型号 | 3808K-F05N-02R | |
| 脚距 | 1.25 mm | |
| 脚数 | 5 pins | |
| 数量 | 1 pcs | |
| 脚定义 | - | |
| 灯管驱动 | - | 含LED驱动 |
| 驱动电气 | 输入电压 | 10.8/12.0/12.6V (Min./Typ./Max.) |
| 输入电流 | 600mA (Typ.) | |
| 功率消耗 | 7.2/10.0W (Typ./Max.) | |
常见问题
这是一款12.1英寸、1024×768、500亮度、LVDS接口、宽温型的工业液晶屏，属于比较经典的XGA4:3工控屏，适合长期稳定运行的设备项目。
Q1：这块屏适合什么设备？
更适合工业电脑、工控终端、医疗设备、检测仪器、车载/特种设备显示、人机界面HMI、传统4:3结构设备。它的核心特征是12.1英寸、1024×768、500cd/m²、LVDS20pin、3.3V，同时支持-30℃到85℃的宽温范围，这类参数组合很明显就是面向工业环境和稳定型项目。
Q2：不适合什么场景？
它不太适合追求高清细腻显示、宽屏UI布局、超薄消费类设备。原因很直接，这块屏是1024×768的4:3比例，不是现在很多新平台常见的宽屏规格；另外它走的是LVDS，如果你的主板平台是新一代eDP方案，通常不能直接上。对于需要更高像素密度、视频细节更强的项目，这块屏也不是优先选择。
Q3：选型时先核对哪几个关键参数？
先核对这几项，顺序最好别乱：
第一，分辨率和比例。
G121XN01V0是1024×768，4:3比例。很多项目只看“12.1寸”，这是不够的，因为12.1寸里既有800×600，也有1280×800，还有1024×768，结构和驱动都可能不同。
第二，接口类型和针数。
这块屏公开信息显示为LVDS20pins（1ch6/8-bit），供电是3.3V。所以选驱动板、转接板、线束时，要继续核对单通道、位宽、针脚定义和供电逻辑。
第三，外形尺寸和安装空间。

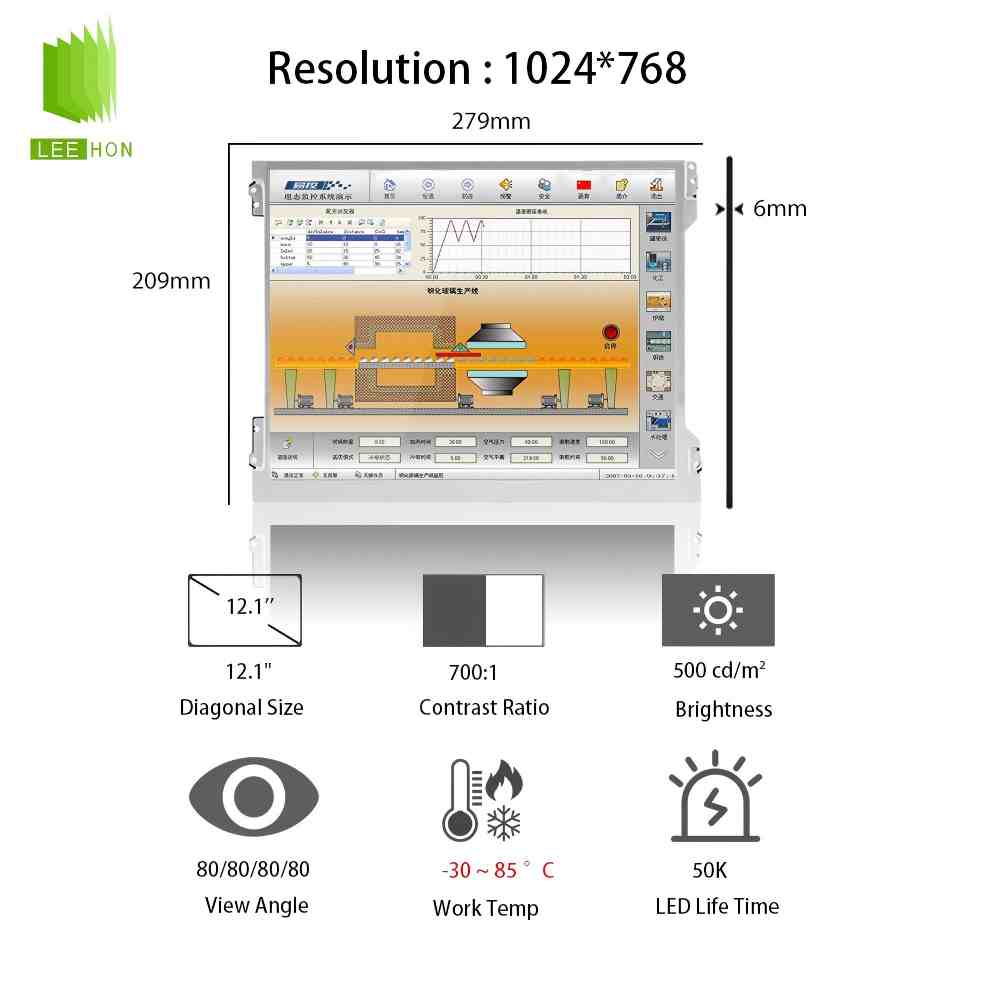

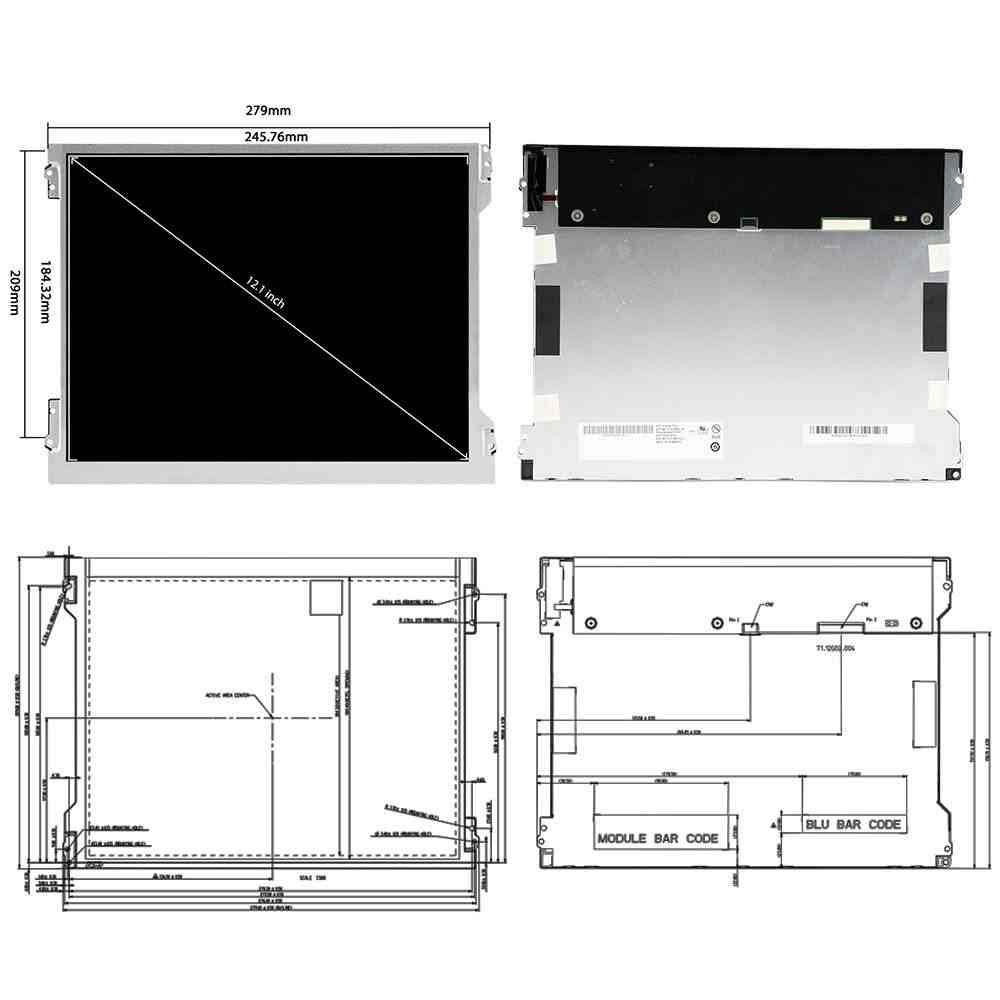

它的外形尺寸大约是279×209×9mm，显示区约245.76×184.32mm。这类12.1寸工业屏很多外观看起来接近，但真到替换时，固定孔位、厚度和边框空间差一点就装不上。
第四，亮度、视角和温度范围。
它亮度约500cd/m²，视角约80/80/80/80，工作温度可到-30~85℃。如果你的设备在低温、高温、粉尘或长时间运行环境中使用，这一组参数就很有参考价值。
Q4：替代时最容易出错的点是什么？
最容易出错的点主要有这几个：
一是把XGA和SVGA混了。
这块屏是1024×768，但同为12.1寸的工业屏里，800×600也很多。尺寸一样，不代表驱动和画面输出一样。
二是只看LVDS，不看具体线序。
它虽然是LVDS20pin，但不同型号即使都是20pin，也可能针脚定义不同。替代时最常见的问题就是白屏、花屏、背光不亮，很多都不是屏坏，而是线序或供电脚位不匹配。
三是忽略兼容型号说明。
资料里明确提到，这块屏的输入信号与G121SN01V3/V4兼容。这个信息很重要，说明你做替代时不能只看“尺寸差不多”，而要优先找接口和信号体系接近的型号。
四是不确认显示方向和视角特性。
这块屏是TN，NormallyWhite。如果原设备安装角度固定，替代成别的显示模式后，可能会出现俯视发白、仰视偏色、整体观感不一致的问题。

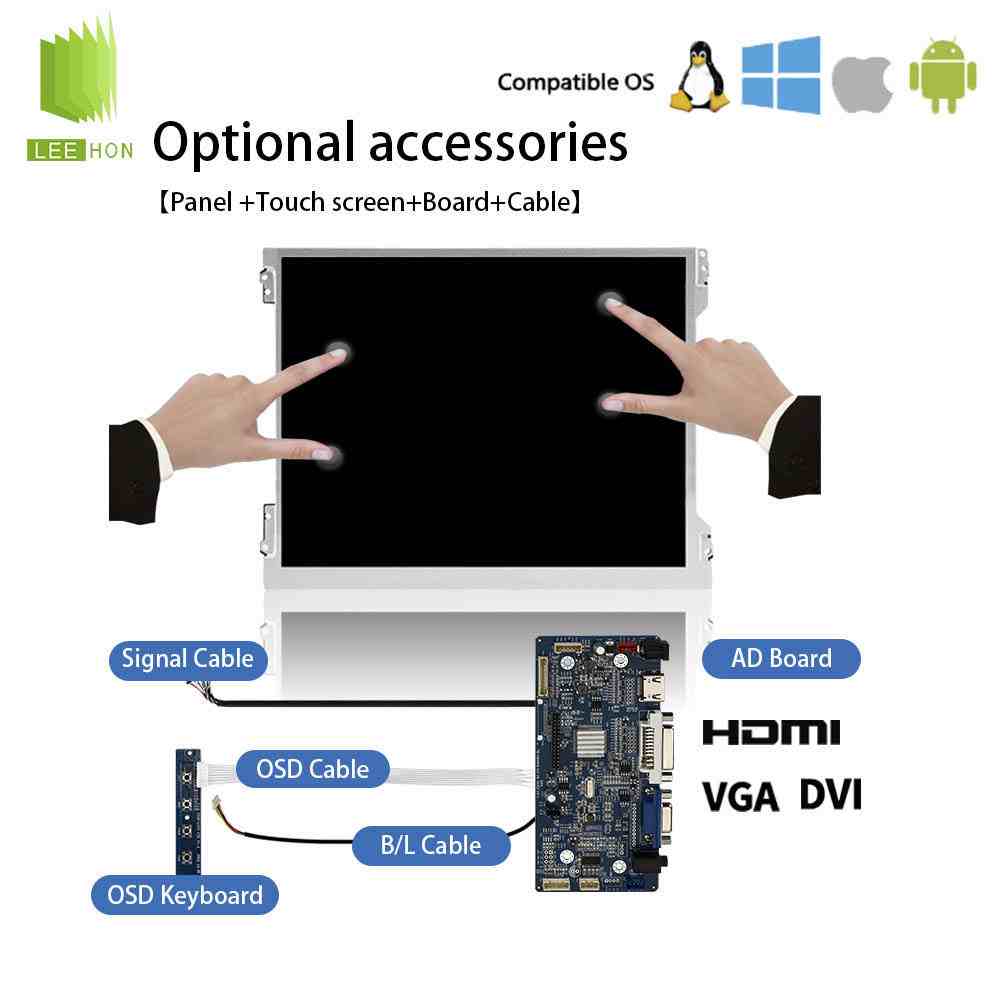

Q5：配触摸、驱动板、线束时要注意什么？
这个环节建议拆开看：
配触摸时：
先确认可视区、外形尺寸、玻璃开窗、FPC出口方向、触摸控制板位置。这块屏是4:3结构，如果项目原来前框就是按4:3开模的，那触摸总成一定要跟着这个结构走，不能只按“12.1寸通用”去配。
配驱动板时：
驱动板至少要支持1024×768、LVDS单通道、3.3V逻辑，并且要确认背光控制方式。资料显示这块屏内置LEDDriver，所以背光供电和调光逻辑也要核实，不是只要点亮有图就算兼容。
配线束时：
重点核对20pin接口座定义、供电脚、地线、LVDS差分对、背光控制脚、屏端座子方向。千万别默认“20pin都一样”，这一类工业屏在线束上最容易踩坑。
Q6：这块屏选替代型号时，优先怎么筛？
建议按这个顺序筛：
12.1寸→1024×768→4:3→LVDS20pin→3.3V→亮度约500nit→外形279×209附近→宽温需求。
如果你原项目本身就是工业环境，还要把宽温、寿命、背光驱动兼容性一起放进筛选条件里。G121XN01V0本身就是一块偏工业长期供货思路的标准型工控屏。
