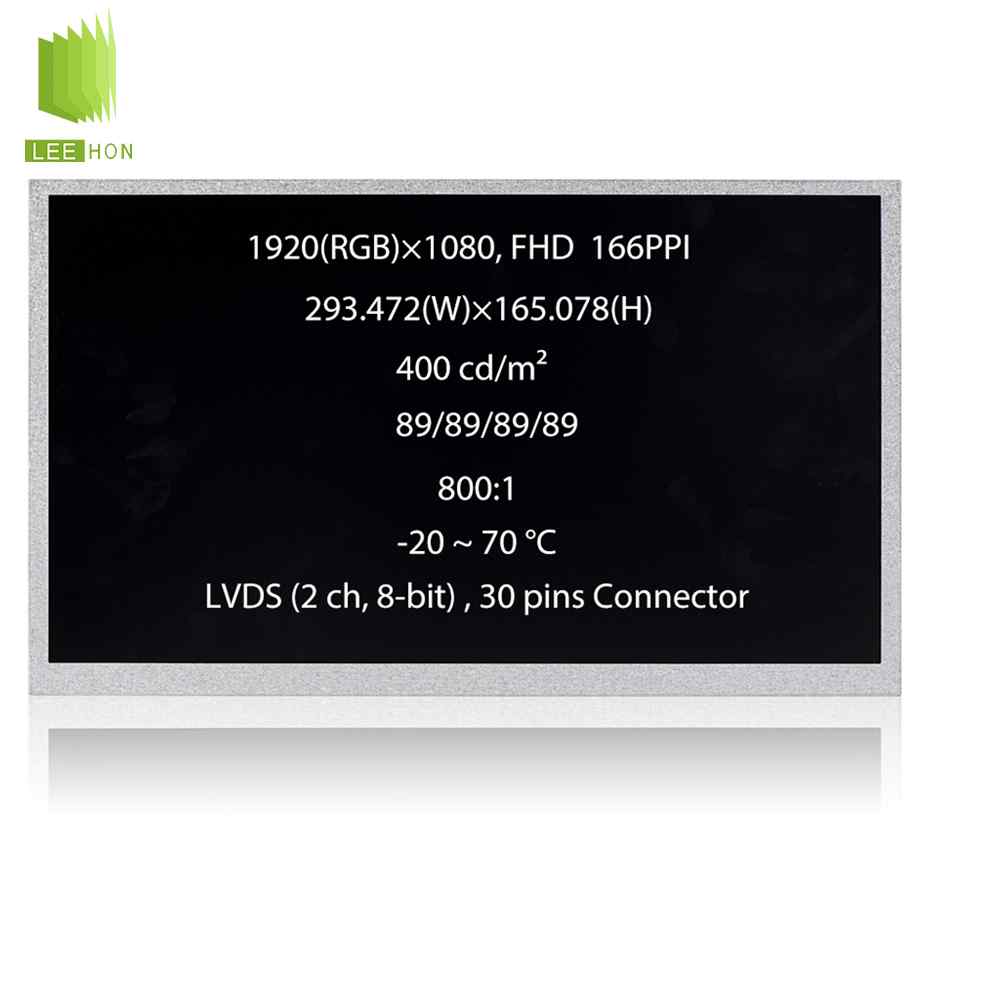

| 友达液晶模组G133HAN01.1 特征信息表 | ||
| 类别 | 项目 | 参数 |
| 基本信息 | 制造商 | 友达 |
| 型号 | G133HAN01.1 | |
| 类型 | a-Si TFT-LCD , 液晶模组 | |
| 别名 | - | |
| 应用环境 | RoHS | - |
| 工作温度 | -20 ~ 70 °C | |
| 存储温度 | -20 ~ 70 °C | |
| 抗振性能 | - | |
| 应用产品 | - | - |
| 典型特征 | - | - |
| 备注信息 | - | One-Chip Solustion, JEIDA LVDS |
| 对角尺寸 | - | 13.3" |
| 像素特征 | 像素数量 | 1920(RGB)×1080, FHD |
| 像素排列 | RGB垂直条状 | |
| 点间距(H×V) | 0.05095×0.15285 mm | |
| 像素间距(H×V) | 0.15285×0.15285 mm [166PPI] | |
| 结构尺寸 | 显示区域(H×V) | 293.472×165.078 mm |
| 开口区域(H×V) | 295.07×166.68 mm | |
| 外观尺寸(H×V) | 309.7×184.1 mm | |
| 外观厚度 | 10.1 (Max.) mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 宽高比(H:V) | 0.672916667 | |
| 风景肖像 | 风景模式 | |
| 外观样式 | - | |
| 其它参数 | 重量 | 500g (Max.) |
| 表面防护 | - | |
| 表面处理 | 雾面 | |
| 安装孔位 | - | Side mounting holes (4-M2) on left, right bezel |
| 光学特征 | 显示亮度 | 400 cd/m² (Typ.) |
| 显示模式 | AHVA，常黑显示，透射式 | |
| 对比度 | 800:1 (Typ.) (透射) | |
| 推荐视角 | 全视角 | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 响应时间 | 25 (Typ.)(Tr+Td) (ms) | |
| 色彩性能 | 色温 | 6485K |
| 支持颜色 | 16.7M (8-bit) | |
| 白色坐标 | Wx:0.313; Wy:0.329 | |
| 1931色域 | NTSC比值 | 0.9 |
| sRGB覆盖率 | 1 | |
| Adobe RGB覆盖率 | 0.82 | |
| DCI-P3覆盖率 | 0.9 | |
| Rec.2020覆盖率 | 0.67 | |
| 色域说明 | - | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| 亮度均匀性 | - | 1.25/1.33 (Typ./Max.)(5 points) |
| 电子特征 | 帧频率 | 60Hz |
| 翻转扫描 | No | |
| 功率总耗 | 16.2W (Max.) | |
| 光源特征 | 光源类型 | WLED |
| 位置 | 侧入式光源 | |
| 寿命(小时) | 50K (Typ.) | |
| 数量 | - | |
| 形状 | - | |
| 是否可换 | - | |
| 接口特征 | WLED驱动状态 | 含LED驱动 |
| 物理类型 | 端子 | |
| 接口位置 | - | |
| 接口详情 | 品牌 | 广濑电机 |
| 型号 | DF19G-8P-1H(54) | |
| 数量 | 1 pcs | |
| 脚数 | 8 pins | |
| 脚间距 | 1.0 mm | |
| 脚定义 | - | |
| WLED驱动电气 | 输入电压 | 12.0±1.2V |
| 输入电流 | 1.25A (Max.) | |
| 功率消耗 | 15W (Max.) | |
| 信号电气 | 输入电压 | 3.3V (Typ.) |
| 输入电流 | 333.2/363.6mA (Typ./Max.) | |
| 功率消耗 | 1.1/1.2W (Typ./Max.) | |
| 接口特征 | 信号类型 | LVDS (2 ch, 8-bit) |
| 物理类型 | 端子 | |
| 接口位置 | - | |
| 接口详情 | 品牌 | 广濑电机 |
| 型号 | DF19K-30P-1H(54) | |
| 数量 | 1 pcs | |
| 脚数 | 30 pins | |
| 脚间距 | 1.0 mm | |
G133HAN01.1 液晶屏常见问题
Q1：G133HAN01.1 是什么屏？核心基础参数？
A：友达 AUO 13.3 英寸工业级 TFT LCD 高亮液晶模组，分辨率1920×1080 FHD，IPS 广视角，8bit 色深，雾面防眩光，适配工控、医疗、户外设备等高要求场景。
Q2：这款屏幕亮度、对比度与显示素质如何？
A：典型亮度1000 cd/㎡，对比度 1300:1，全视角上下左右≥85°，色彩饱和度高，阳光下可视性强，支持长时间连续开机工作。
Q3：G133HAN01.1 工作温区是多少？适配严苛环境吗？
A：工业宽温规格：工作温度 -30℃ ~ +80℃，存储温度 - 40℃~+90℃，抗振动达标，可用于车载、户外机柜、工业机床、特种终端，低温不花屏、高温不掉色。
Q4：接口、背光与触摸配置有哪些？

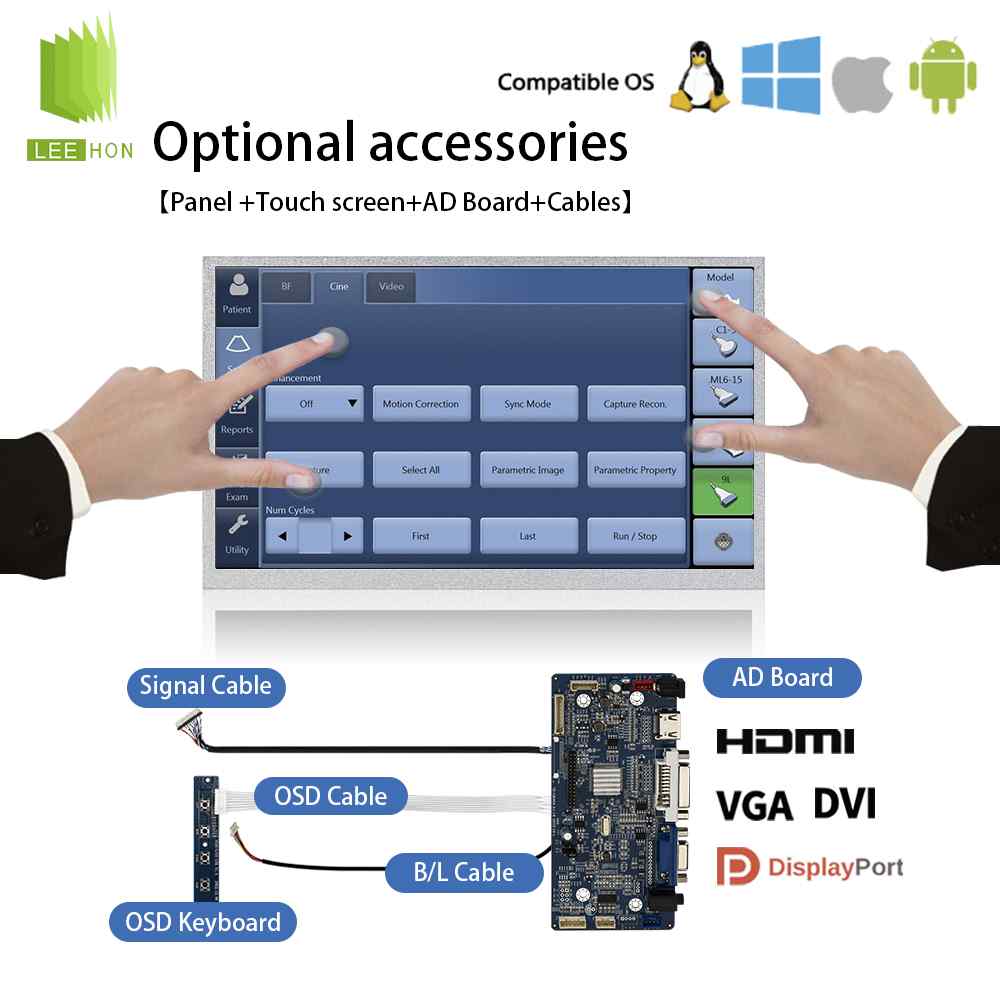

A：信号为双通道 LVDS 接口；标配 WLED 背光，无内置驱动板，需外接恒流板 + PWM 调光；模组不带原生触控，需额外外挂电容 / 电阻触摸屏贴合使用。
Q5：选型替换要注意什么？有兼容替代型号吗？
A：该型号为标准工业 FHD 13.3 寸高亮款，替换需核对 LVDS 针脚、安装孔位、背光参数；常用兼容款可参考友达同系列 G133HAN02.0、京东方 13.3 寸 FHD 宽温工业屏，优先确认温区与亮度匹配再装机。
