| 友达液晶模组G133HAN02.2 详情表 | ||
| 类别 | 项目 | 详情 |
| 基本信息 | 面板品牌 | 友达 |
| 面板型号 | G133HAN02.2 | |
| 面板尺寸 | 13.3英寸 | |
| 面板应用 | - | |
| 面板类型 | a-Si TFT-LCD , 液晶模组 | |
| 工作环境 | 工作温度 | 0 ~ 60 °C |
| 存储温度 | -20 ~ 60 °C | |
| RoHS状态 | - | |
| 耐振动性 | 1.5G (14.7 m/s²) | |
| 典型特征 | - | - |
| 备注信息 | - | eDP1.2 |
| 像素特征 | 像素数量 | 1920(RGB)×1080, FHD |
| 点间距 | 0.05095×0.15285 mm (H×V) | |
| 像素布局 | RGB垂直条状 | |
| 像素间距 | 0.15285×0.15285 mm (H×V) [166PPI] | |

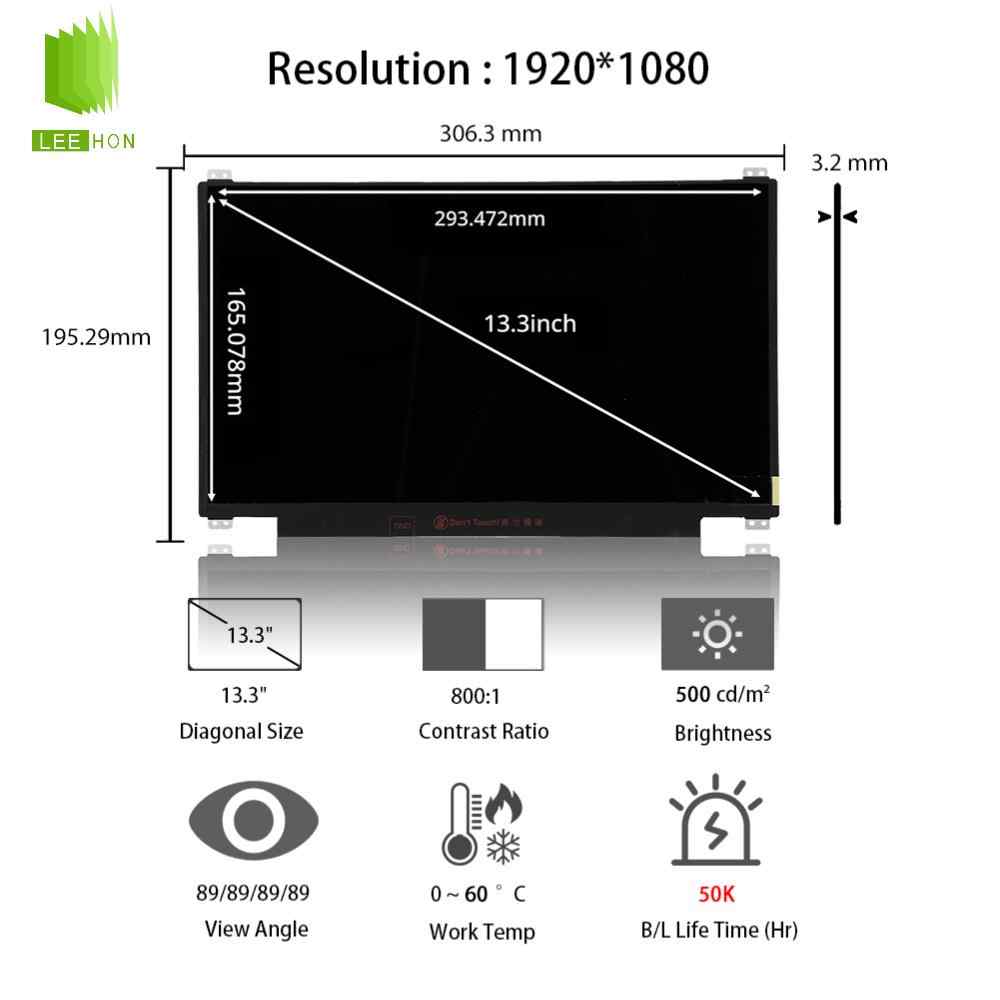

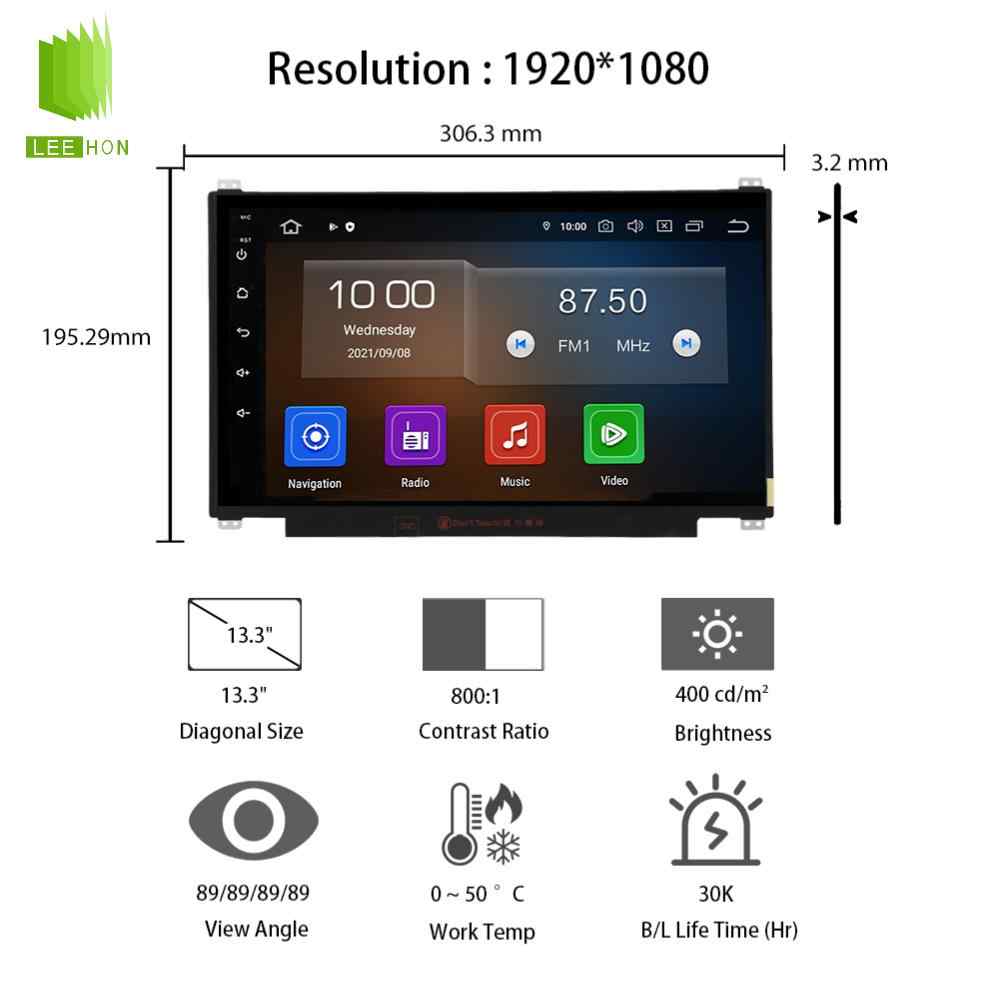

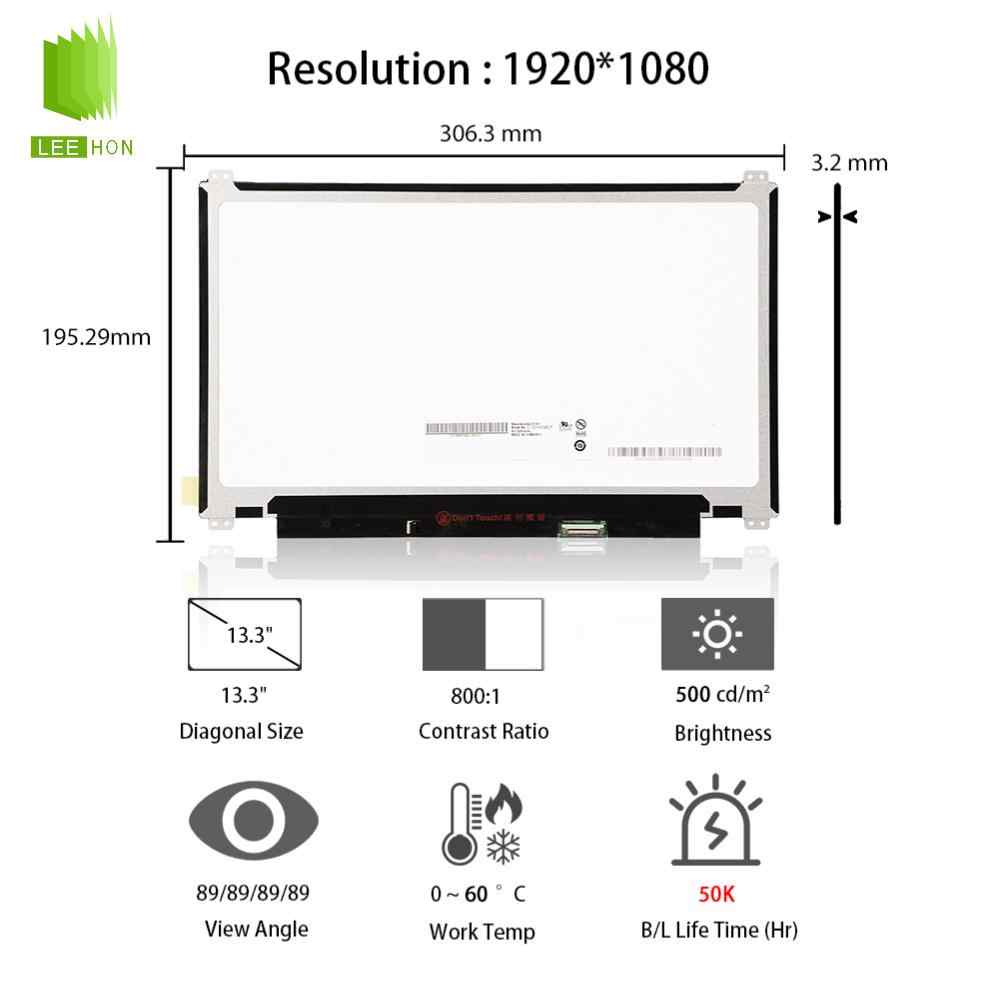

| 结构尺寸 | 显示区域 | 293.472×165.078 mm (H×V) |
| 可视区域 | - | |
| 外观尺寸 | 306.3×195.29 mm (H×V) | |
| 外观厚度 | 3.2 (Max.) mm | |
| 外观特征 | 外观形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比 | 16:9 (H:V) | |
| 外观形状 | 薄屏 (PCBA平直, 厚度≤3.2mm) | |
| 安装孔位 | - | Face mounting holes (8 pcs) on up, down slugs |
| 其它特征 | 重量 | 280g (Max.) |
| 表面处理 | 镜面 (Haze 0%) | |
| 光学详情 | 面板亮度 | 500 cd/m² (Typ.) |
| 对比度 | 800:1 (Typ.) (透射) | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 光学模式 | AHVA，常黑显示，透射式 | |
| 视角方向 | 全视角 | |
| 反应时间 | 27 (Typ.)(Tr+Td) (ms) | |
| 色彩性能 | 白色色度 | Wx:0.313; Wy:0.329 |
| 显示颜色 | 16.2M (6-bit + FRC) | |
| 色温 | 6485K | |
| 亮度变动 | 1.25/1.60 (Typ./Max.)(5 points) | |
| 1931色域 | NTSC比值 | 0.49 |
| sRGB覆盖率 | 0.68 | |
| Adobe RGB覆盖率 | 0.51 | |
| DCI-P3覆盖率 | 0.51 | |
| Rec.2020覆盖率 | 0.36 | |
| 工作频率 | - | 60Hz |
| 翻转扫描 | - | No |
| 功率消耗 | - | 3.37W (Max.) |
| 背光特征 | 灯管类型 | WLED |
| 是否可换 | - | |
| 灯管寿命 | 50K (Min.) 小时 | |
| 数量 | - | |
| 灯管形状 | - | |
| 位置 | 侧入式光源 | |
| 接口特征 | 类型 | 包含在屏信号接口中 |
| 位置 | - | |
| 灯管驱动 | 含LED驱动 | |
| 驱动电气 | 电压输入 | 10.0/12.0/13.2V (Min./Typ./Max.) |
| 电流输入 | - | |
| 功耗 | 2.57W (Max.) | |
| 信号系统 | - | eDP (2 Lanes), eDP1.2 |
| 信号逻辑电压 | - | |
| 信号电气 | 电压输入 | 3.3V (Typ.) |
| 电流输入 | 231/242mA (Typ./Max.) | |
| 功耗 | 0.7/0.8W (Typ./Max.) | |
| 接口特征 | 类型 | 端子 |
| 位置 | - | |
| - | - | |
| 端子详情 | 品牌 | I-PEX |
| 型号 | 20765-030E-11A | |
| 脚间距 | 0.5 mm | |
| 脚数 | 30 pins | |
| 数量 | 1 pcs | |
| 接口定义 | EDP-30P2L-020A | |
G133HAN02.2 液晶屏常见问题
Q1：G133HAN02.2 是什么规格的液晶屏？
A：友达 AUO 13.3 英寸工业 TFT 液晶模组，IPS 广视角，分辨率1920×1080（FHD），8bit 色深、雾面防眩光，属于高亮户外可视工业屏。
Q2：G133HAN02.2 亮度与显示效果怎么样？
A：典型亮度1000 cd/m²，高对比度，全视角上下左右≥85°，阳光下可视性强，适合长期 7×24 小时工控、户外终端连续点亮。
Q3：这款屏工作温度范围是多少？
A：工业宽温等级：工作 -30℃ ~ +80℃，存储 - 40℃ ~ +90℃，耐高低温、抗振动，可用于车载、机柜、设备仪器等严苛场景。
Q4：G133HAN02.2 接口、背光、带不带触摸？
A：信号为双通道 LVDS；WLED 背光，无内置驱动，需外接恒流板 + PWM 调光；模组原生不带触控，需要可外贴电容 / 电阻触摸屏。
Q5：G133HAN02.2 和 01.1/02.0 怎么区分、能否互换？
A：同尺寸同分辨率，主要差异在背光电路、可靠性等级与 FOX 改版优化；机械外形与接口基本兼容互换，替换务必核对 LVDS 针脚、背光电压电流与驱动固件适配。
