| 友达液晶模组G133HAN03.1 详情表 | ||
| 类别 | 项目 | 详情 |
| 基本信息 | 面板品牌 | 友达 |
| 面板型号 | G133HAN03.1 | |
| 面板尺寸 | 13.3英寸 | |
| 面板应用 | - | |
| 面板类型 | a-Si TFT-LCD , 液晶模组 | |
| 型号别名 | - | |
| 工作环境 | 工作温度 | 0 ~ 50 °C |
| 存储温度 | -20 ~ 60 °C | |
| RoHS状态 | - | |
| 耐振动性 | 1.5G (14.7 m/s²) | |
| 典型特征 | - | - |
| 备注信息 | - | eDP1.2 |
| 像素特征 | 像素数量 | 1920(RGB)×1080, FHD |
| 点间距 | 0.051×0.153 mm (H×V) | |
| 像素布局 | RGB垂直条状 | |
| 像素间距 | 0.153×0.153 mm (H×V) [166PPI] | |

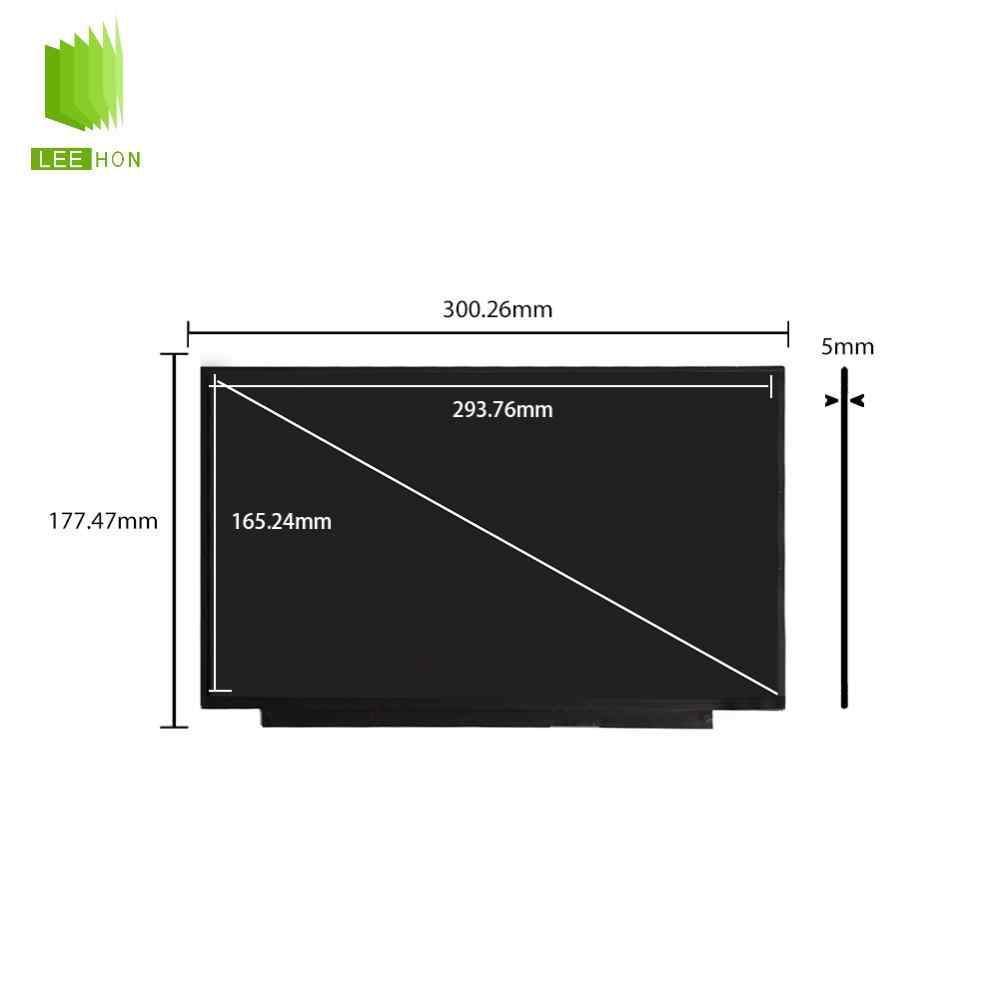

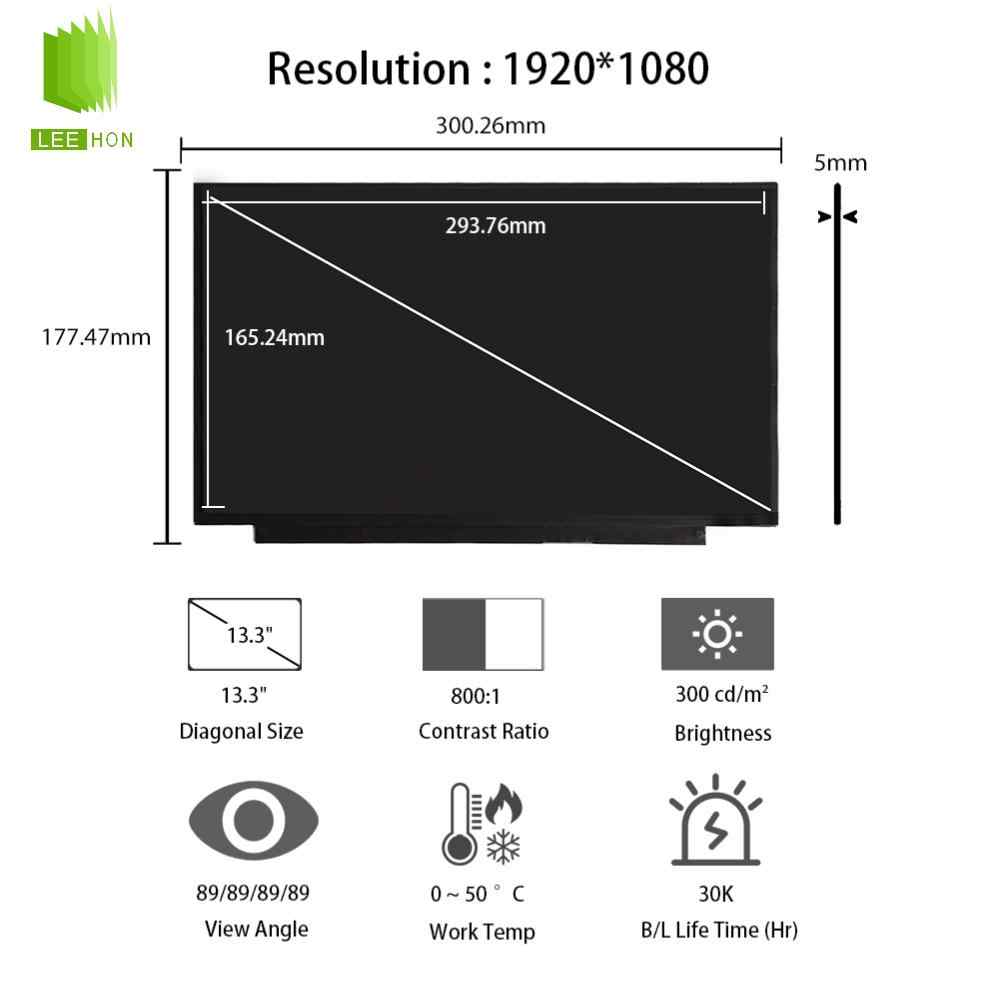

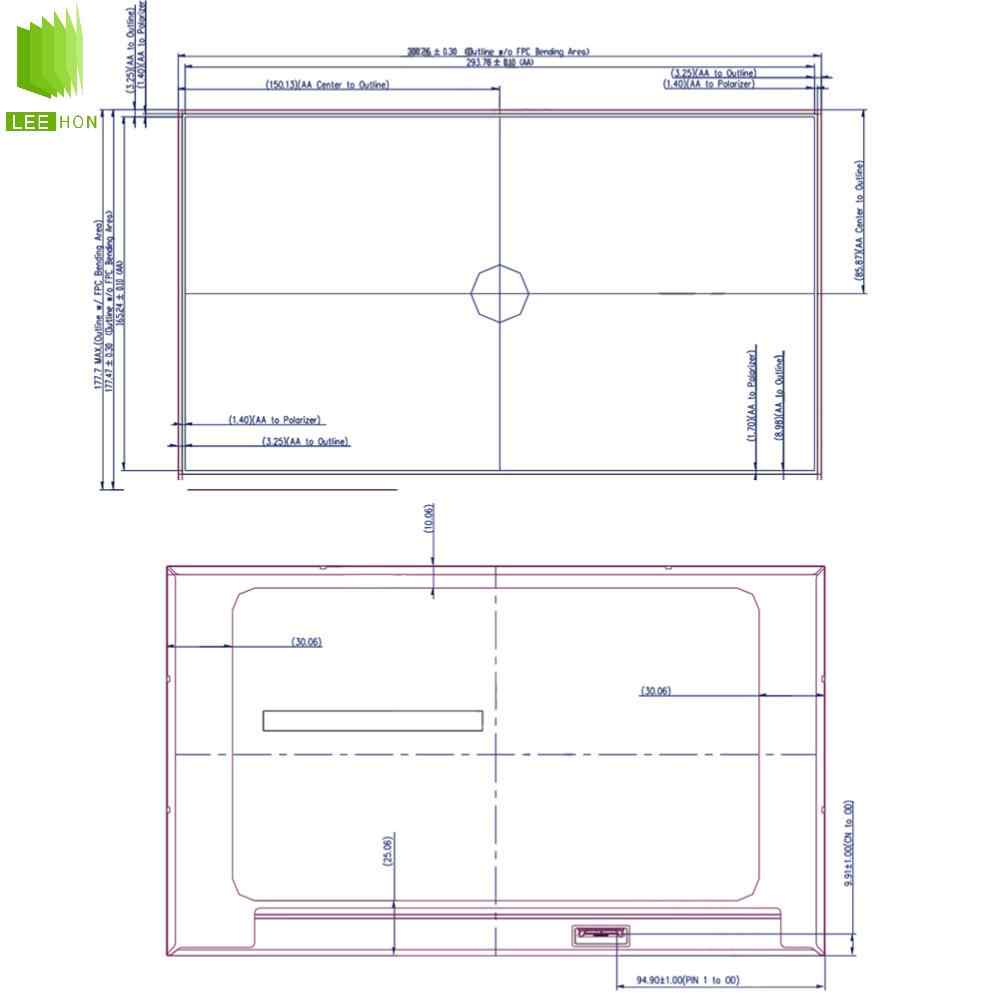

| 结构尺寸 | 显示区域 | 293.76×165.24 mm (H×V) |
| 可视区域 | - | |
| 外观尺寸 | 300.26×177.47 mm (H×V) | |
| 外观厚度 | 5.0 (Max.) mm | |
| 外观特征 | 外观形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比 | 16:9 (H:V) | |
| 外观形状 | - | |
| 安装孔位 | - | Without |
| 其它特征 | 重量 | 250g (Typ.) |
| 表面处理 | 雾面 | |
| - | - | |
| 光学详情 | 面板亮度 | 300 cd/m² (Typ.) |
| 对比度 | 600:1 (Typ.) (透射) | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 光学模式 | AHVA，常黑显示，透射式 | |
| 视角方向 | 全视角 | |
| 反应时间 | 27 (Typ.)(Tr+Td) (ms) | |
| 色彩性能 | 白色色度 | Wx:0.313; Wy:0.329 |
| 显示颜色 | 16.2M (6-bit + FRC) | |
| 色温 | 6485K | |
| 亮度变动 | 1.25 (Typ.)(5 points) | |
| - | - | |
| 1931色域 | NTSC比值 | 0.46 |
| sRGB覆盖率 | 0.64 | |
| Adobe RGB覆盖率 | 0.48 | |
| DCI-P3覆盖率 | 0.48 | |
| Rec.2020覆盖率 | 0.34 | |
| 色域说明 | - | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| 电子详情 | 工作频率 | 60Hz |
| 翻转扫描 | No | |
| 功率消耗 | 4.4W (Typ.) | |
| 背光详情 | 灯管类型 | WLED |
| 是否可换 | No | |
| 灯管寿命 | 30K (Typ.) 小时 | |
| 数量 | - | |
| 灯管形状 | - | |
| 位置 | 侧入式光源 | |
| 接口特征 | 类型 | 包含在屏信号接口中 |
| 位置 | - | |
| 灯管驱动 | 含LED驱动 | |
| 驱动电气 | 电压输入 | 12.0±1.2V |
| 电流输入 | - | |
| 功耗 | 3.2W (Max.) | |
| 信号系统 | 信号系统 | eDP (2 Lanes), eDP1.2 |
| 信号逻辑电压 | - | |
| 信号电气 | 电压输入 | 3.3V (Typ.) |
| 电流输入 | 400mA (Max.) | |
| 功耗 | 0.8/1.2W (Typ./Max.) | |
| 接口特征 | 类型 | 端子 |
| 位置 | - | |
| - | - | |
| 端子详情 | 品牌 | 信盛精工 |
| 型号 | MSAK24025P30M | |
| 脚间距 | 0.5 mm | |
| 脚数 | 30 pins | |
| 数量 | 1 pcs | |
| 接口定义 | EDP-30P2L-020A | |
G133HAN03.1液晶屏常见问题
Q1：G133HAN03.1 是什么屏幕？核心基础参数？
A：是友达 AUO 13.3 英寸工业级 TFT 液晶模组，IPS 广视角，分辨率 1920×1080（FHD），8bit 色深、雾面防眩光，专为工控、户外高亮显示场景设计。
Q2：这款屏亮度、对比度与户外可视能力如何？
A：典型高亮规格1200 cd/m²，高对比度，全视角上下左右≥85°，阳光下可视效果优秀，支持设备长期 7×24 小时不间断点亮运行。
Q3：G133HAN03.1 的温区与适用严苛场景有哪些？
A：标准工业宽温：工作温度 -30℃～+80℃，存储 - 40℃～+90℃；抗震动耐高低温，适配车载终端、户外机柜、医疗设备、工业机床显示。
Q4：接口、背光及触控配置是什么？
A：信号接口为双通道 LVDS；标配 WLED 背光，无内置驱动，需外接恒流板 + PWM 调光；模组原生不带触摸功能，需额外外贴电容 / 电阻触控屏。
Q5：和 G133HAN01.1/02.2 版本有什么区别，能否互换？
A：同尺寸同分辨率，03.1 主打亮度升级（1200nit）+ 背光与可靠性优化；外形、安装孔位、接口基本兼容替换，更换前务必核对背光参数、LVDS 针脚定义与驱动适配。
