| 友达液晶模组G156HAN05.0 详情表 | ||
| 类别 | 项目 | 详情 |
| 基础信息 | 品牌 | 友达 |
| 型号名称 | G156HAN05.0 | |
| 屏幕类型 | a-Si TFT-LCD , 液晶模组 | |
| 其它名称 | - | |
| 屏幕尺寸 | 15.6寸 | |
| 适用于 | - | |
| 备注信息 | eDP1.2 | |
| 最大额定 | 工作温度 | -10 ~ 60 °C |
| 存储温度 | -20 ~ 70 °C | |
| RoHS | - | |
| 抗振能力 | 1.5G (14.7 m/s²) | |
| 典型特征 | - | - |

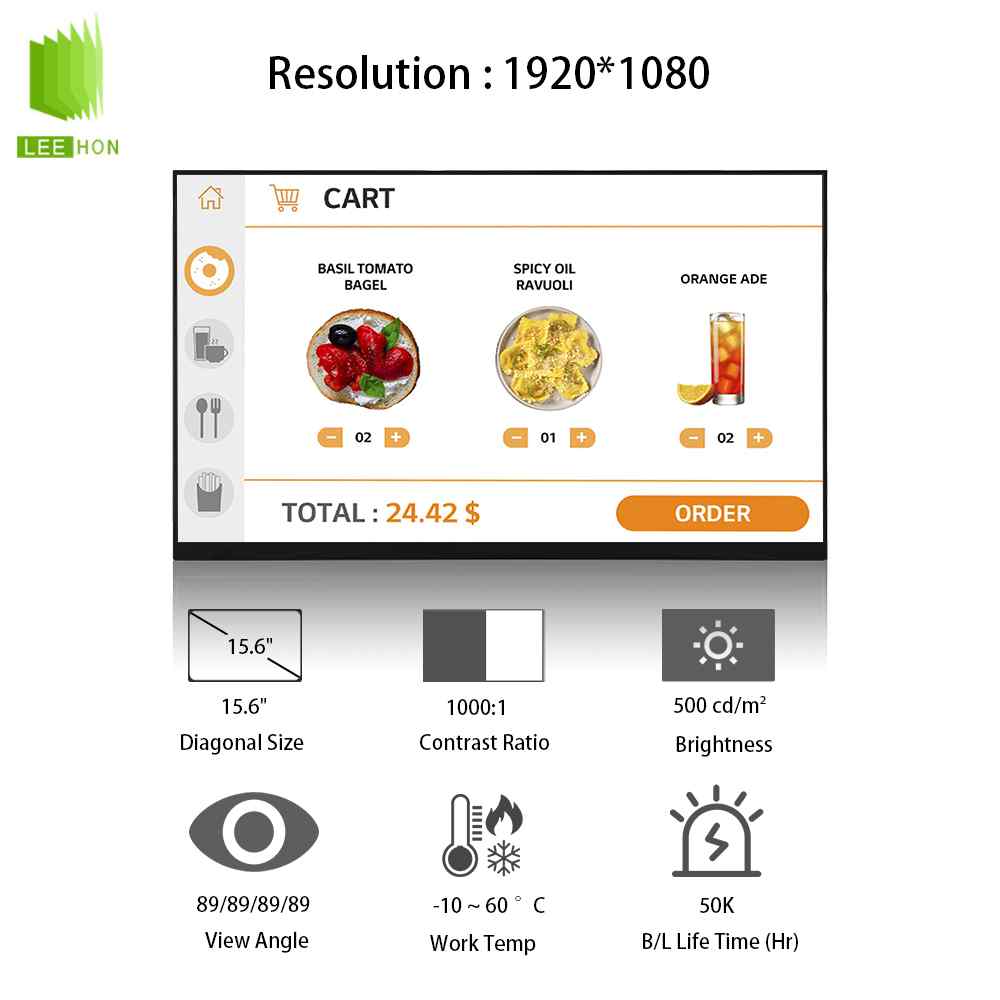

| 像素特征 | 分辨率 | 1920(RGB)×1080, FHD |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.05975×0.17925 mm | |
| 像素间距(W×H) | 0.17925×0.17925 mm [141PPI] | |

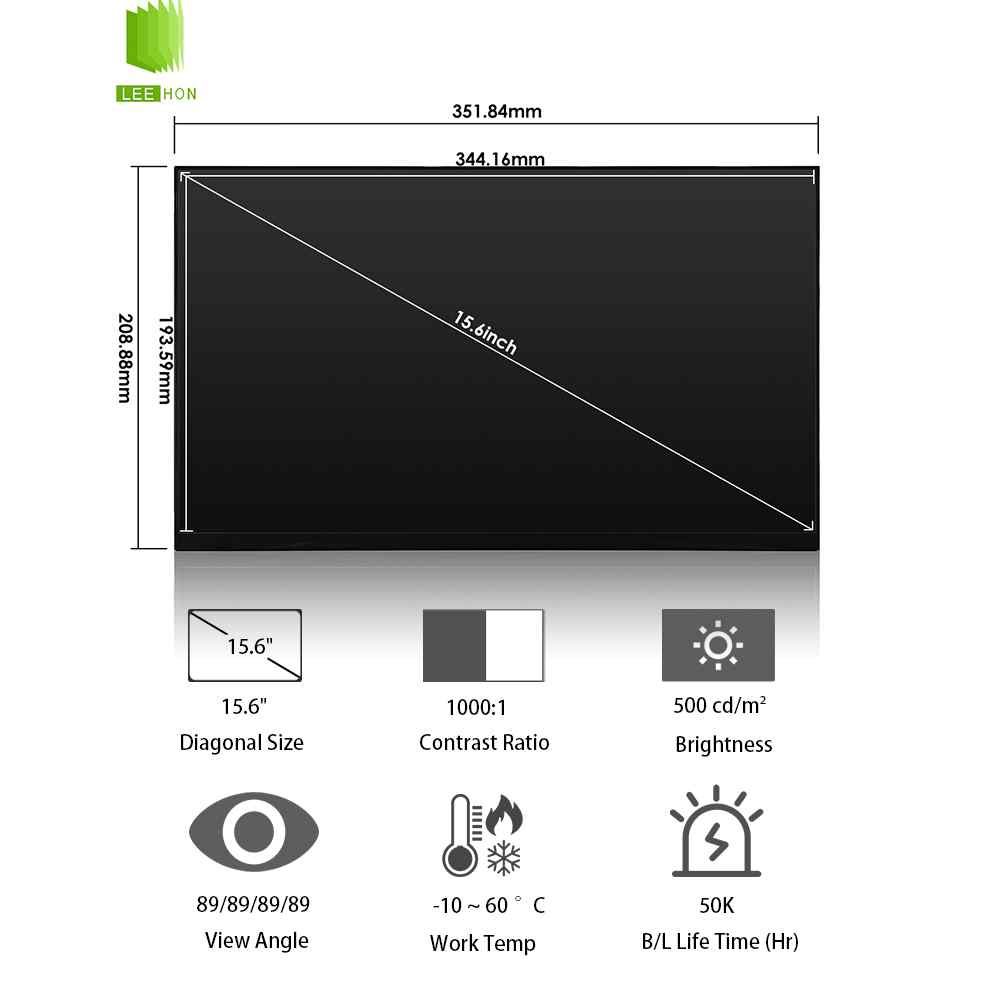

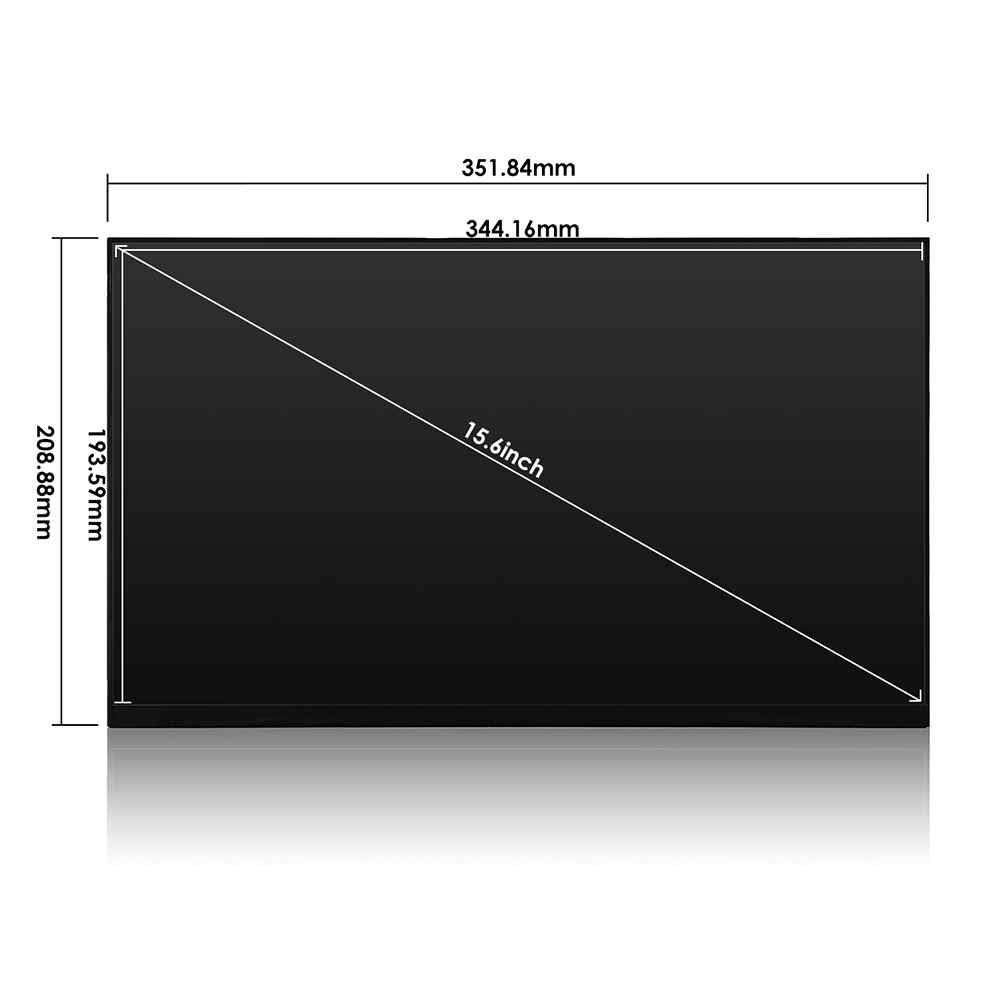

| 物理尺寸 | 显示尺寸 | 344.16(W)×193.59(H) mm |
| 外观尺寸 | 351.84(W)×208.88(H) mm | |
| 可视尺寸 | - | |
| 外观厚度 | 4.1/6.5 (Typ./Max.) mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比(W:H) | 0.672916667 | |
| 外观样式 | - | |
| 安装方式 | - | Without |
| 其它细节 | 重量 | 580g (Max.) |
| 表面处理 | Hard coating (3H) | |
| 光学详情 | 亮度(cd/m²) | 500 (Typ.) |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 最佳角度 | 全视角 | |
| 响应速度 | 25 (Typ.)(Tr+Td) ms | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 光学模式 | AHVA，常黑显示，透射式 | |
| 色彩性能 | 色度 | Wx:0.313; Wy:0.329 |
| 颜色数量 | 16.2M (6-bit + FRC) | |
| 色温 | 6485K | |
| 白场变动 | 1.25/1.33 (Typ./Max.)(9 points) | |
| 1931色域 | NTSC比值 | 0.78 |
| sRGB覆盖率 | 1 | |
| Adobe RGB覆盖率 | 0.78 | |
| DCI-P3覆盖率 | 0.8 | |
| Rec.2020覆盖率 | 0.58 | |
| 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 刷新频率 | - | 60Hz |
| 翻转扫描 | - | No |
| 信号电气 | 输入电流 | 0.22mA (Max.) |
| 输入电压 | 3.3V (Typ.) | |
| 功率消耗 | 0.8W (Max.) | |
| 信号接口 | eDP (2 Lanes), eDP1.2 | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 信号详情 | 品牌 | I-PEX |
| 型号 | 20765-030E-11A | |
| 脚距 | 0.5 mm | |
| 脚数 | 30 pins | |
| 数量 | 1 pcs | |
| 灯管特征 | 灯管类型 | WLED |
| 数量 | - | |
| 位置 | 侧入式光源 | |
| 可换性 | - | |
| 灯管形状 | - | |
| 灯管寿命 | 50K (Min.) 小时 | |
| 接口特征 | 位置 | - |
| 类型 | 包含在屏信号接口中 | |
| 灯管驱动 | - | 含LED驱动 |
| 驱动电气 | 输入电压 | 12.0±1.2V |
| 输入电流 | - | |
| 功率消耗 | 10.8/12W (Typ./Max.) | |
G156HAN05.0液晶屏常见问题
Q1：G156HAN05.0 基础规格是什么？
A：友达 15.6 英寸工业 TFT 液晶屏，分辨率 1920×1080 全高清，广视角，标配高亮背光，适配工控、户外设备。
Q2：这款屏幕亮度与工作温度范围？
A：典型亮度 1000cd/㎡，支持宽温工作，常态 - 20℃~70℃，加固版可适配高低温工业严苛环境。
Q3：G156HAN05.0 采用什么接口？
A：标配双通道 8bit LVDS 30Pin 接口，通用工业屏标准座子，可兼容同接口老款驱动板改造替换。
Q4：适用哪些设备场景？
A：工业一体机、户外广告机、车载特种显示、智能工控终端、高亮嵌入式触控一体机配套屏体。
Q5：能否替代 G156HAN04.0/04.1？
A：接口分辨率一致可直代；需核对亮度、功耗与背光驱动参数，部分机型微调调光参数即可正常点亮。
