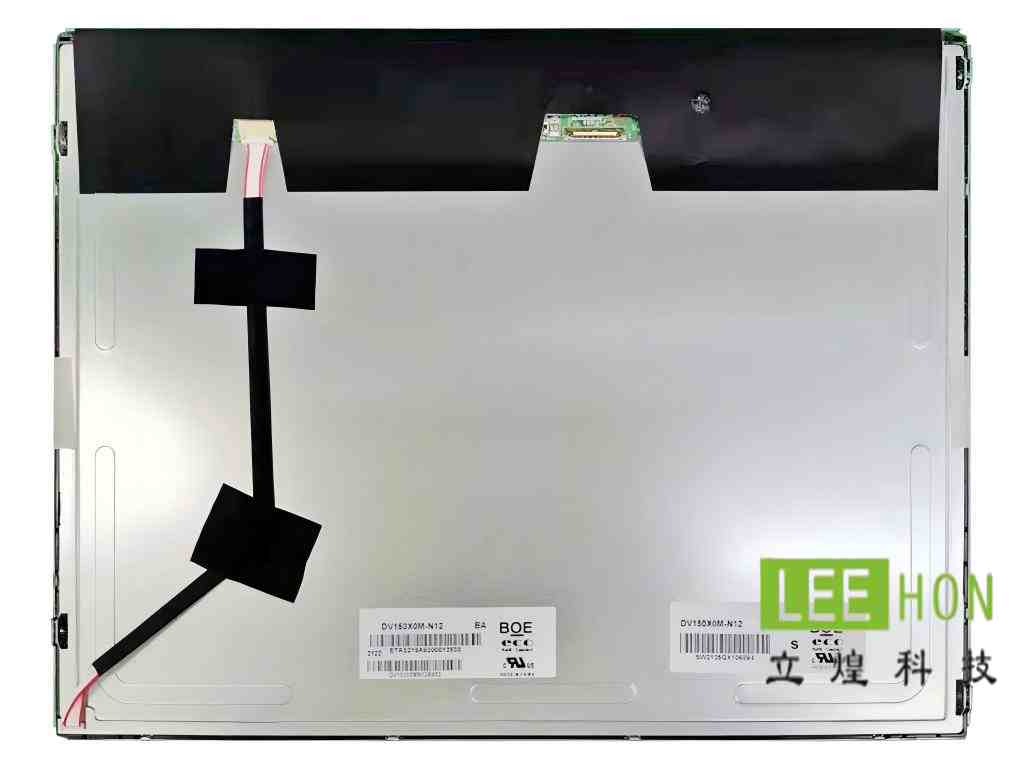

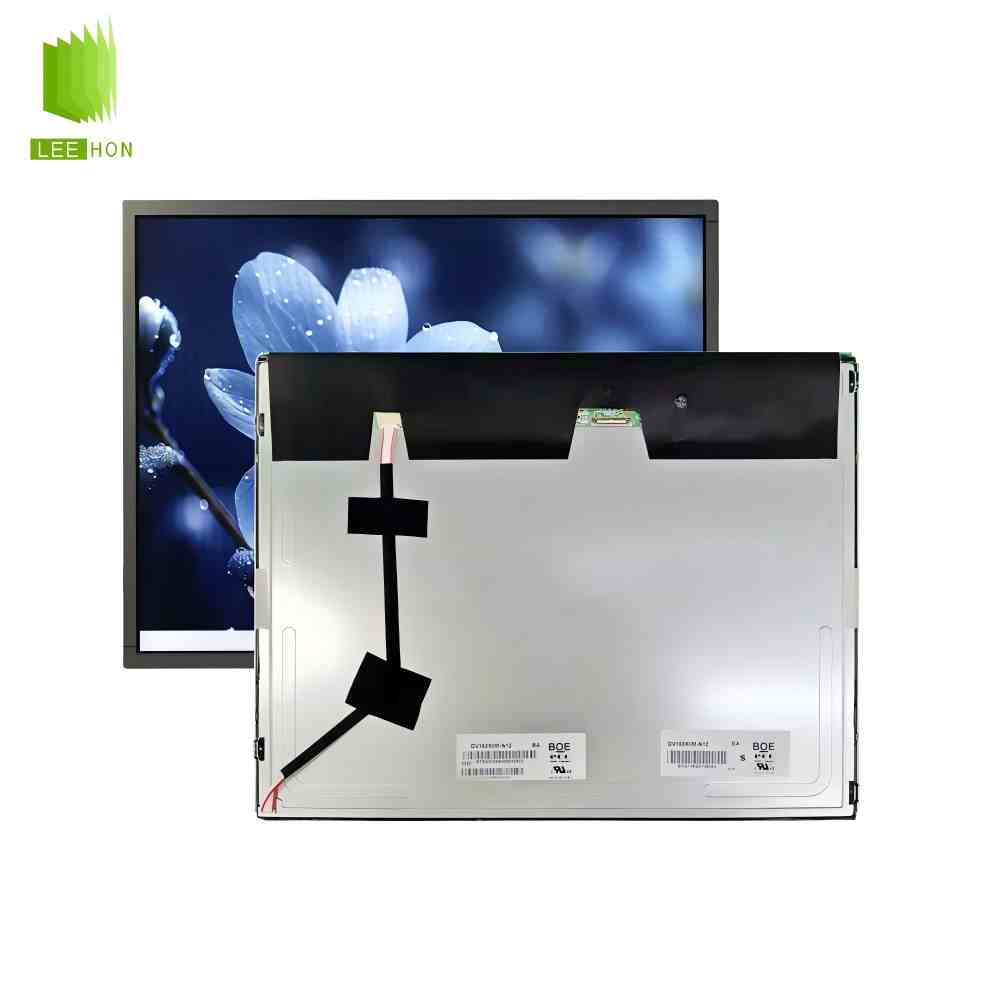

| 京东方15寸LCD工业液晶模组DV150X0M-N12 详情表 | ||
| 类别 | 参数 | 详情 |
| 基础信息 | 制造商 | 京东方 |
| 型号 | DV150X0M-N12 | |
| 类型 | a-Si TFT-LCD , 液晶模组 | |
| 应用产品 | 工业、数字标识 | |
| 对角尺寸 | 15.0" | |
| 别名 | - | |
| 典型特征 | 风景模式 / 肖像模式，白光LED背光，寿命大于5万小时，含LED驱动器，表面雾面 | |
| 应用环境 | 存储温度 | -20 ~ 70 °C |
| 工作温度 | -20 ~ 70 °C | |
| RoHS | - | |
| 抗振性能 | 1.5G (14.7 m/s²) | |
| 像素特征 | 解析度 | 1024(RGB)×768, XGA |
| 点间距(mm) | 0.099×0.297 (H×V) | |
| 像素排列 | RGB垂直条状 | |
| 像素间距(mm) | 0.297×0.297 (H×V) [85PPI] | |
| 结构尺寸 | 显示区域(mm) | 304.128(H) × 228.096(V) |
| 开口区域(mm) | 306.5(H) × 230.1(V) | |

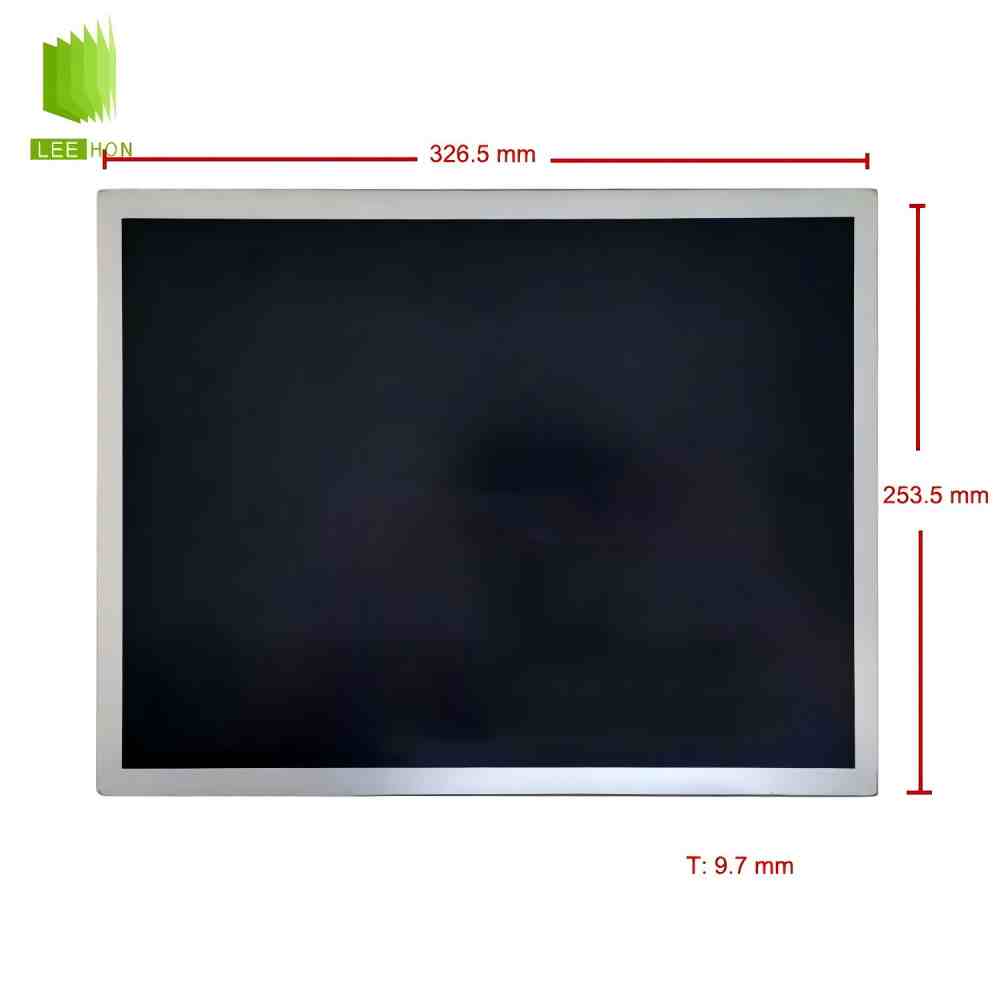

| 外观尺寸(mm) | 326.5(H) × 253.5(V) | |
| 外观厚度(mm) | 9.7/10.0 (Typ./Max.) | |
| 外观特征 | 物理形状 | 平面矩形 |
| 外观样式 | - | |
| 宽高比 | 4:3 (H:V) | |
| 风景肖像 | 风景 / 肖像模式 | |
| 安装方式 | - | Side mounting holes (4-M3) on left, right bezel |
| 其它参数 | 重量 | 930g |
| 表面处理 | 雾面 (Haze 25%)，Hard coating (3H) | |
| 光学详情 | 显示亮度 | 350 cd/m² (Typ.) |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 显示模式 | ADS，常黑显示，透射式 | |
| 推荐视角 | 全视角 | |
| 响应时间(ms) | 30 (Typ.)(Tr+Td) | |
| 色彩性能 | 白色坐标 | Wx:0.313; Wy:0.329 |
| 支持颜色 | 16.7M (6-bit + Hi-FRC) | |
| 色温 | 6485K | |
| 亮度均匀性 | 1.25/1.33 (Typ./Max.)(9 points) | |
| 1931色域 | NTSC比值 | 0.74 |
| sRGB覆盖率 | 0.95 | |
| Adobe RGB覆盖率 | 0.73 | |
| DCI-P3覆盖率 | 0.77 | |
| Rec.2020覆盖率 | 0.55 | |
| 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 电子详情 | 帧频率 | 60Hz |
| 翻转扫描 | No | |
| 功率总耗 | 10.8/13.2W (Typ./Max.) | |
| 信号电气 | 电压供应 | 3.3V (Typ.) |
| 电流供应 | 455/900mA (Typ./Max.) | |
| 功率消耗 | 1.5/3.0W (Typ./Max.) | |
| 信号类型 | - | eDP (1 Lane) |
| 逻辑电压 | - | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 接口详情 | 品牌 | 信盛精工 |
| 型号 | MSAK24025P30 | |
| 脚距 | 0.5 mm | |
| 脚数 | 30 pins | |
| 数量 | 1 pcs | |
| 脚定义 | EDP-30P1L-030A | |
| 光源特征 | 光源类型 | WLED |
| 数量 | 12S4P | |
| 位置 | 侧入式光源(底部) | |
| 是否可换 | - | |
| 形状 | 4串 | |
| 寿命 | 50K (Min.) Hours | |
| 灯管电气 | 电压供应 | 36±3.6V |
| 电流供应 | 55mA (Typ.) | |
| 功率消耗 | 7.92/8.71W (Typ./Max.) | |
| 接口特征 | 位置 | - |
| 类型 | 包含在屏信号接口中 | |
| 光源驱动 | - | 含LED驱动 |
| 驱动电气 | 电压供应 | 10.8/12.0/12.6V (Min./Typ./Max.) |
| 电流供应 | 600/750/850mA (Min./Typ./Max.) | |
| 功率消耗 | 9.3/1.02W (Typ./Max.) | |
常见问题
这是一款15.0英寸、1024×768、350亮度、广视角的工业液晶屏，属于比较典型的XGA4:3工控屏，更适合传统设备界面和室内工业显示场景。公开渠道对它的接口信息存在分歧，所以这块屏做替代时，接口与线序一定要先实测再定。
Q1：这块屏适合什么设备？
更适合工业电脑、工控终端、医疗仪器、检测设备、传统4:3结构HMI、人机界面、室内设备显示。公开资料显示它是15.0寸、1024×768、350cd/m²、1000:1、89/89/89/89广视角，而且工作温度大约-20~70℃，所以更偏传统工业设备和稳定型显示应用。
Q2：不适合什么场景？
它不太适合宽屏UI布局的项目，因为这块屏是1024×768的4:3比例，不是16:9或16:10宽屏。它也不太适合强日照直射或半户外高亮需求的场景，因为典型亮度约350nit，不属于高亮户外屏路线。
再一个，如果项目主板平台接口已经固定，尤其是只支持某一种输出标准，这块屏也不能盲替，因为公开来源里对它到底是LVDS还是eDP的描述并不一致。
Q3：选型时先核对哪几个关键参数？
先核对分辨率和比例。DV150X0M-N12是1024×768，XGA，4:3，这一步很关键，因为15寸项目里也常见别的分辨率和宽屏方案，不能只看尺寸。
再核对显示区和外形尺寸。公开资料可见它的显示区约304.128×228.096mm，外形约326.5×253.5×9.7mm，这几个尺寸会直接影响前框开窗、安装孔位和结构空间。
然后看亮度、视角和显示模式。它约350nit、1000:1、89/89/89/89广视角、ADS/NormallyBlack，说明它比传统TN屏的侧看一致性更好，但亮度仍属于常规室内工业档。
最后一定要核对接口、针数、供电和背光方式。这里要特别提醒：公开资料存在冲突，有来源写WithLEDDriver，也有来源写eDP30pin/3.3V；所以这块屏不能只凭网页摘要配板，必须以原机实物接口、规格书针脚表、线束定义为准。
Q4：替代时最容易出错的点是什么？
最容易错的第一点，是只看15寸，不看分辨率和比例。这块屏是4:3的1024×768，不是宽屏，原机如果按宽屏结构或宽屏UI做，替代时很容易出问题。
第二点，是只看型号前半段，不看版本后缀。像DV150X0M-N10、N12这类后缀不同，纸面上可能很接近，但接口、电压、背光方式未必完全一样。这个判断是基于同系列工业屏常见替代经验；对N12本身，公开来源已经出现接口描述不一致，更说明不能想当然。
第三点，是忽略接口冲突风险。这块屏的公开资料里，能看到eDP30pin、3.3V的描述，也能看到更偏传统工控屏配套的信息。对项目来说，最稳的做法不是猜，而是先核原屏FPC座子、针脚、电压和主板输出。这个风险判断是工程经验结论，接口冲突本身有公开来源支持。
第四点，是忽略背光控制方式。有来源写它带LEDDriver，但项目里仍要核PWM、Enable、背光供电逻辑，不要只看“能出图”就判断完全兼容。
Q5：配触摸、驱动板、线束时要注意什么？
配触摸时，要先核对显示区、外形区、玻璃开窗、FPC出口方向、控制板位置。这块屏显示区约304.128×228.096mm，外形约326.5×253.5mm，不能只按“15寸通用”去配总成。
配驱动板时，先别直接下结论说它一定是某一种接口。更稳的做法是：

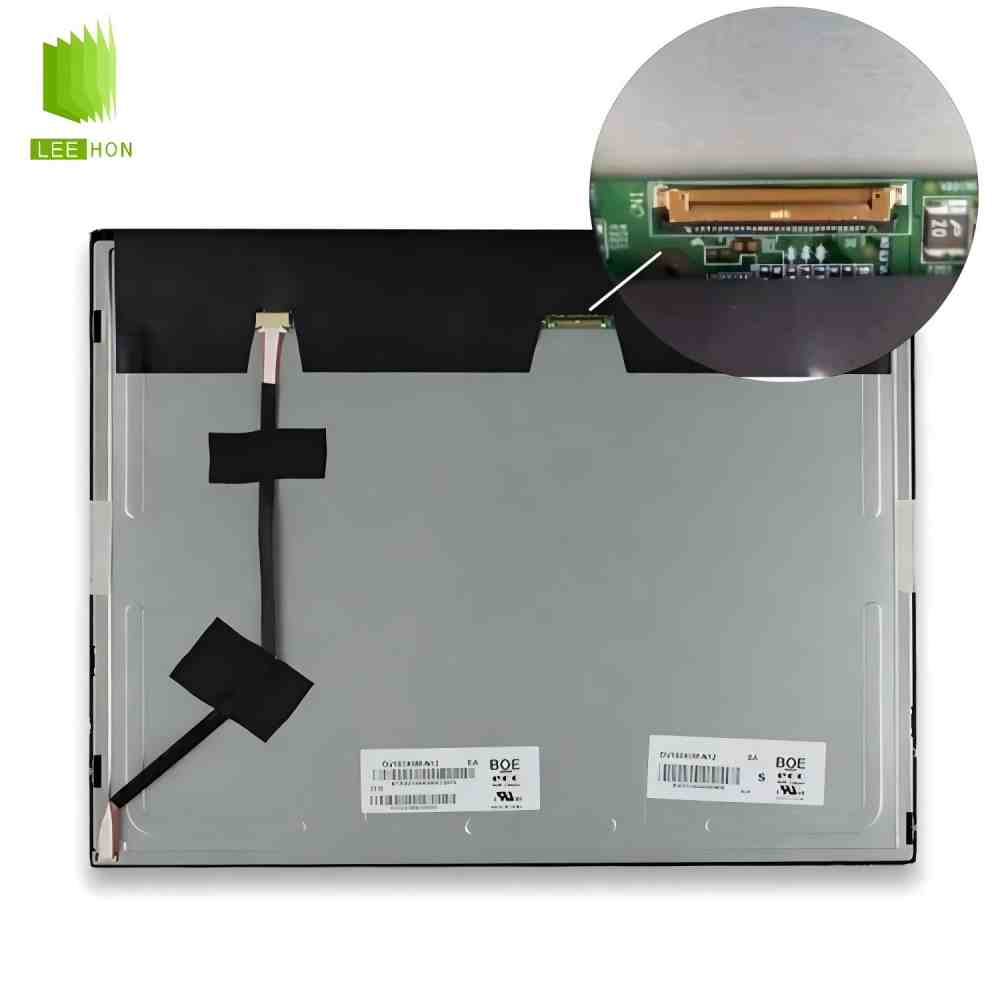

先看原屏座子和排线，再看规格书针脚表，最后再决定是配eDP还是其他方案的驱动板。因为这块屏公开网页里的接口描述不一致，直接按经验下单最容易踩坑。
配线束时，重点核对座子型号、针脚定义、供电脚、背光脚、屏蔽接地、排线方向。不要默认“同尺寸差不多”或者“同针数就能通用”，这类工业屏替代里，线束往往比屏本身更容易出错。这里“线束最易出错”是工程经验结论。
Q6：这块屏找替代型号时，优先怎么筛？
建议先按这几个条件筛：
15.0寸→1024×768→4:3→广视角→亮度约350nit→显示区304.128×228.096附近→外形326.5×253.5×9.7附近→工作温度-20~70℃附近。
至于接口、针数、供电、背光驱动，这块屏建议放在最后用实物和规格书确认，不要只依赖网页摘要。因为目前公开来源在这些关键项上并不完全一致。
