| 友达17.3寸LCD工业液晶模组G173HW01 V0 详情表 | ||
| 类别 | 项目 | 详情 |
| 基础信息 | 品牌 | 友达 |
| 型号名称 | G173HW01 V0 | |
| 屏幕类型 | a-Si TFT-LCD , 液晶模组 | |
| 其它名称 | G173HW01 V.0 | |
| 屏幕尺寸 | 17.3 | |
| 适用于 | - | |
| 最大额定 | 工作温度 | 0 ~ 70 °C |
| 存储温度 | -20 ~ 70 °C | |
| RoHS | - | |
| 抗振能力 | 1.5G (14.7 m/s²) | |
| 典型特征 | - | 背光易换，白光LED背光，寿命大于5万小时，含LED驱动器，端子倒装，表面镜面 |
| 像素特征 | 分辨率 | 1920(RGB)×1080, FHD |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.0663×0.1989 mm | |
| 像素间距(W×H) | 0.1989×0.1989 mm [127PPI] | |
| 物理尺寸 | 显示尺寸 | 381.888(W)×214.812(H) mm |
| 外观尺寸 | 403(W)×240(H) mm | |
| 可视尺寸 | 385.09(W)×218.01(H) mm | |
| 外观厚度 | 12.5±0.5 mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比(W:H) | 0.672916667 | |
| 外观样式 | - | |
| 安装方式 | - | Side mounting holes (4-M3) on left, right bezel |
| 其它细节 | 重量 | 1.08Kgs (Typ.) |
| 表面处理 | 镜面 (Haze 0%)，Hard coating (3H) | |
| 光学详情-基础信息 | 亮度(cd/m²) | 400 (Typ.) |
| 对比度 | 600:1 (Typ.) (透射) | |
| 最佳角度 | - | |
| 响应速度 | 37/3 (Typ.)(Tr/Td) ms | |
| 可视角度 | 80/80/60/80 (Typ.)(CR≥10) | |
| 光学模式 | TN，常白显示，透射式 | |
| 色彩性能 | 色度 | Wx:0.304; Wy:0.313 |
| 颜色数量 | 16.7M (6-bit + Hi-FRC) | |
| 色温 | 7201K | |
| 白场变动 | 1.25/1.33 (Typ./Max.)(13 points) | |
| 1931色域 | NTSC比值 | 0.73 |
| sRGB覆盖率 | 0.95 | |
| Adobe RGB覆盖率 | 0.74 | |
| DCI-P3覆盖率 | 0.76 | |
| Rec.2020覆盖率 | 0.54 | |
| 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 刷新频率 | - | 60Hz |
| 翻转扫描 | - | No |
| 功率总耗 | - | 15.0W (Typ.) |
| 信号电气 | 输入电流 | 1.2/1.4A (Typ./Max.) |
| 输入电压 | 3.3V (Typ.) | |
| 功率消耗 | 5.0/6.0W (Typ./Max.) | |
| 信号接口 | LVDS (2 ch, 8-bit) | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 信号详情 | 品牌 | 广濑电机 |
| 型号 | MDF76TW-30S-1H | |
| 脚距 | 1.0 mm | |
| 脚数 | 30 pins | |
| 数量 | 1 pcs | |
| 脚定义 | LVDS-30P2C8B-200A | |
| 灯管特征 | 灯管类型 | WLED |
| 数量 | 8S4P | |
| 位置 | 侧入式光源(顶部) | |
| 可换性 | Replaceable | |
| 灯管形状 | 4串 | |
| 灯管寿命 | 50K (Min.) 小时 | |
| 灯管电气 | 输入电压 | 24.0/27.2V (Typ./Max.) |
| 输入电流 | 80mA (Typ.) | |
| 功率消耗 | 7.68/8.71W (Typ./Max.) | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 信号详情 | 品牌 | 广濑电机 |
| 型号 | DF14A-6P-1.25H | |
| 脚距 | 1.25 mm | |
| 脚数 | 6 pins | |
| 数量 | 1 pcs | |
| 脚定义 | - | |
| 灯管驱动 | - | 含LED驱动 |
| 驱动电气 | 输入电压 | 12.0±1.2V |
| 输入电流 | 0.83A (Typ.) | |
| 功率消耗 | 9.96/12.9W (Typ./Max.) | |
常见问题
这是一款17.3英寸、1920×1080、400亮度、LVDS双通道30pin的工业液晶屏，属于标准型FHD大屏工控方案，更适合室内设备和一般工业环境。
Q1：这块屏适合什么设备？
更适合工业一体机、检测设备、医疗辅助显示、设备主操作界面、室内信息终端、工控显示终端这类需要17.3寸大尺寸+全高清显示，但又不一定追求超高亮户外可视性的项目。公开资料显示它是17.3寸、1920×1080、400cd/m²、16:9、LVDS双通道，这类组合更偏常规工业与室内设备显示。
Q2：不适合什么场景？
它不太适合强日照直射、半户外高亮要求特别强的场景，因为这块屏典型亮度约400cd/m²，明显不是1000nit以上那类高亮户外屏。它也不适合主板只有eDP输出的平台，因为公开资料明确它采用的是LVDSDual-channel，30pins。另外，它的公开工作温度大约是0~70℃，如果项目要跑更严苛的低温环境，也要额外确认。
Q3：选型时先核对哪几个关键参数？
先核对分辨率和尺寸。G173HW01V0是17.3寸、1920×1080，这会直接影响主板输出、UI布局和触摸开窗尺寸。
再核对接口类型、针数和供电。公开资料显示它采用LVDSDual-channel，30pin，3.3V，这一步最关键，因为很多人会先看尺寸和分辨率，最后才发现主板接口不对。
然后看亮度、视角和显示模式。这块屏大约400nit、600:1对比度、80/80/60/80视角、TN/NormallyWhite，因此它更适合正视或常规安装方向的设备，不是那种超广视角高端方案。

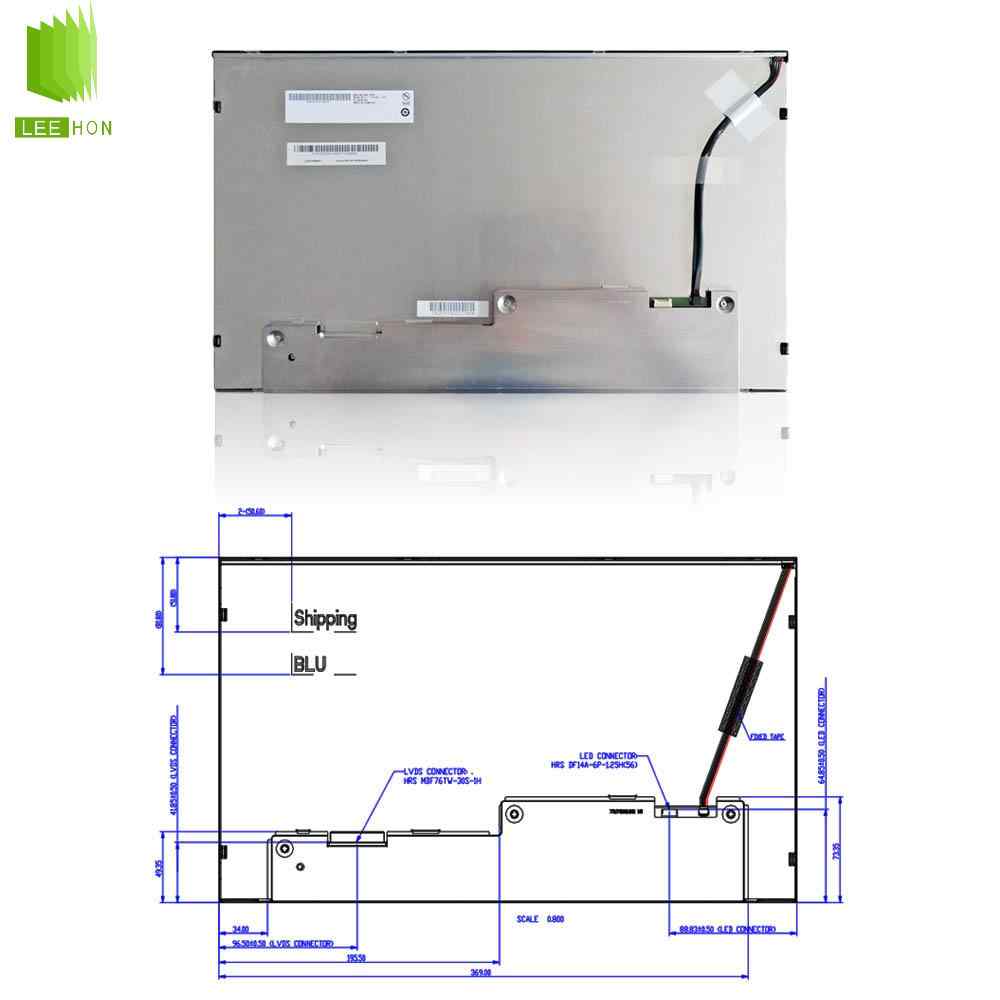

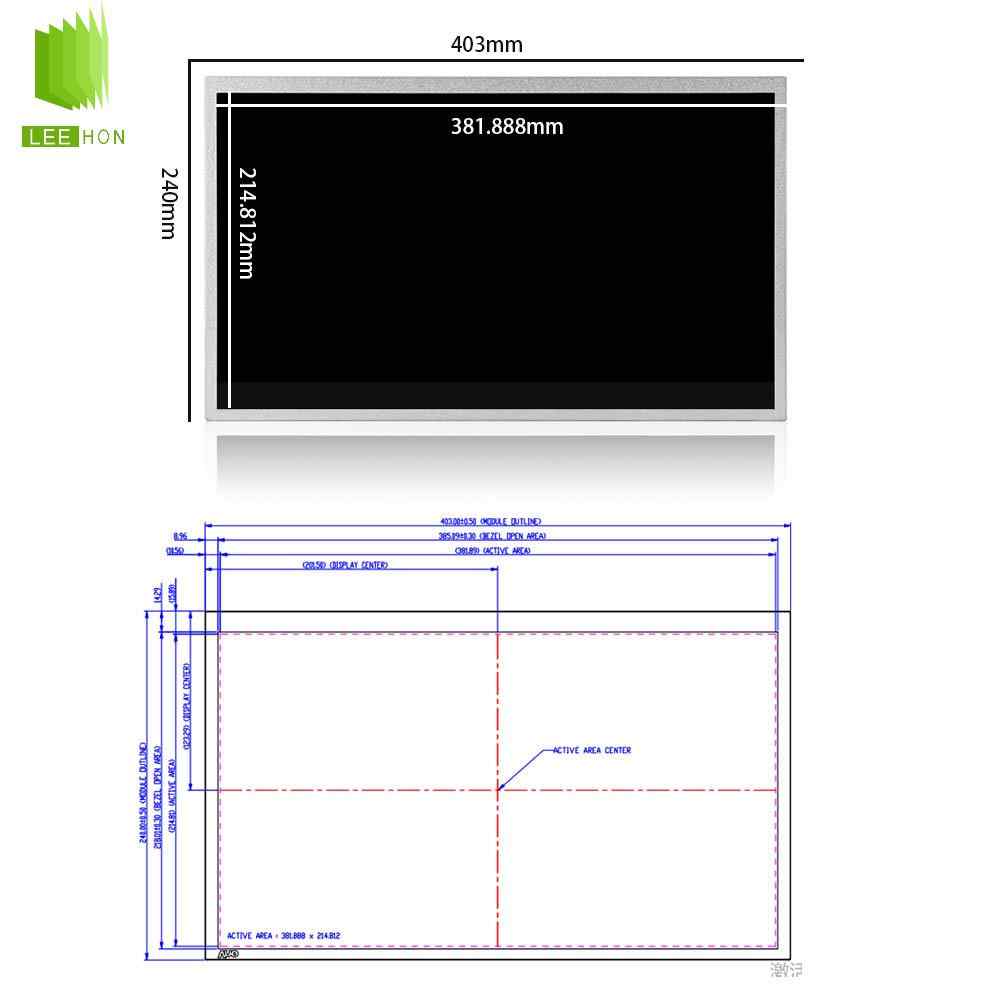

最后看机械尺寸和显示区。公开资料可见其显示区约381.888×214.812mm，外形约403×240×13mm，这会直接影响前框开窗、触摸匹配和安装空间。
Q4：替代时最容易出错的点是什么？
最容易错的第一点，是只看17.3寸FHD，不继续看接口类型。这个尺寸里既有LVDS方案，也有eDP方案，尺寸和分辨率一样，不代表驱动思路一样。G173HW01V0的公开资料明确是LVDS双通道30pin。
第二点，是只看“都是LVDS30pin”，不继续核对具体线序和供电脚位。30pin不代表一定完全通用，项目里白屏、花屏、背光异常，很多都出在线束和脚位没核准。这一条里的“常见故障”是工业项目的经验判断，而LVDS30pin/3.3V则有公开资料支持。
第三点，是忽略视角和显示模式。这块屏是TN，如果原机是广视角方案，替代后可能出现侧看发白、上下视角不一致的问题。
第四点，是忽略背光驱动方式。公开资料显示它是WLED，50KHours，WithLEDDriver，这意味着替代时不能只看逻辑接口，背光控制方式也要一起核。
Q5：配触摸、驱动板、线束时要注意什么？
配触摸时，要先核对显示区、外形区、玻璃开窗、边框遮蔽、FPC出口方向。这块屏的显示区约381.888×214.812mm，外形约403×240mm，不能只按“17.3寸通用”去配总成。
配驱动板时，要确认驱动板原生支持1920×1080、LVDS双通道、30pin、3.3V，不能按eDP屏的思路配。公开资料已经明确它是Dual-channelLVDS。
配线束时，要重点核对30pin座子型号、针脚定义、供电脚、背光脚、屏蔽接地、排线方向。另一个要点是，这块屏公开资料显示带LEDDriver，所以背光匹配逻辑也要一起确认。前面这些属于公开规格，后面的风险点是工业项目里很常见的实际坑。
Q6：这块屏找替代型号时，优先怎么筛？
建议按这个顺序筛：
17.3寸→1920×1080→LVDS双通道30pin→3.3V→亮度约400nit→显示区381.888×214.812附近→外形403×240×13附近→TN→带LEDDriver。
这样筛会比只按“17.3寸FHD屏”找更稳，因为G173HW01V0的关键点不只是尺寸和分辨率，还包括LVDS双通道、400nit、TN视角特性和带背光驱动这几个组合特征。
