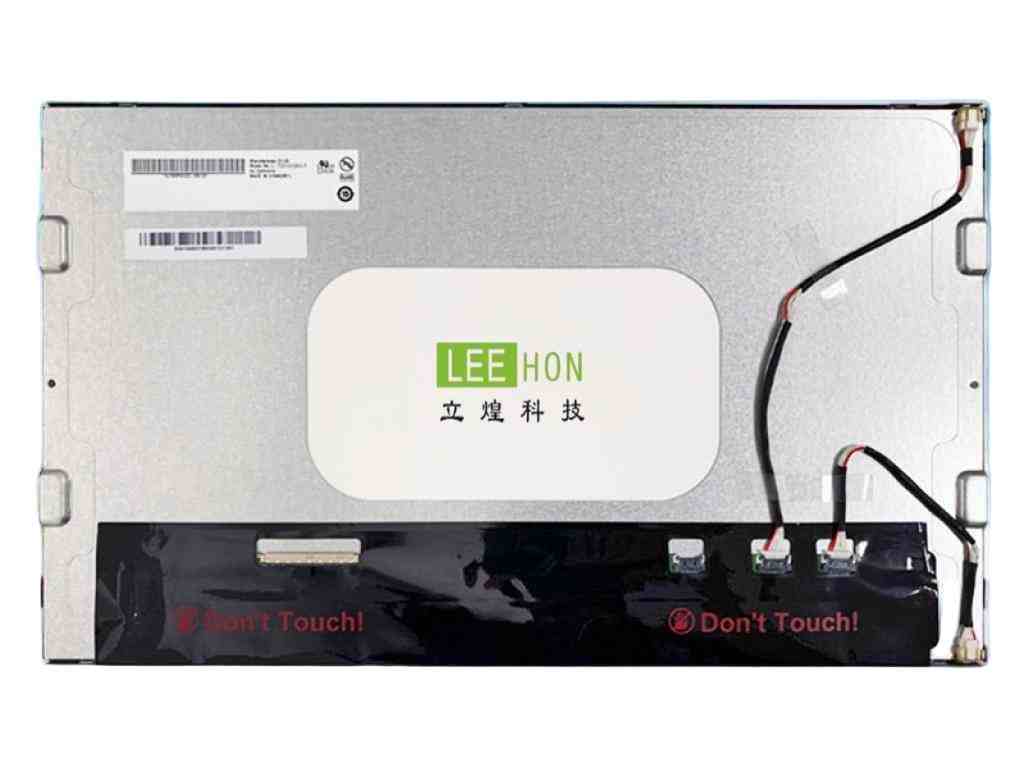

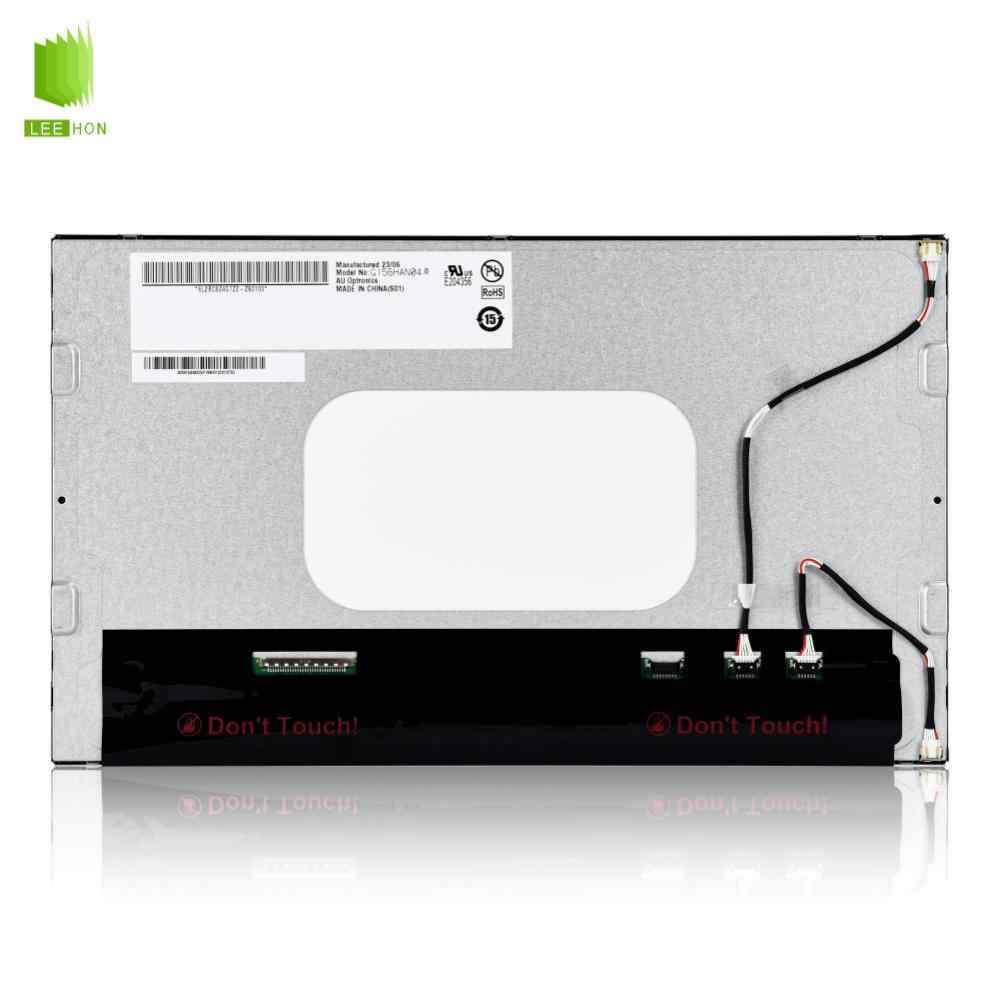

| 友达液晶模组G156HAN04.0 详情表 | ||
| 类别 | 参数 | 详情 |
| 基本信息 | 面板品牌 | 友达 |
| 面板型号 | G156HAN04.0 | |

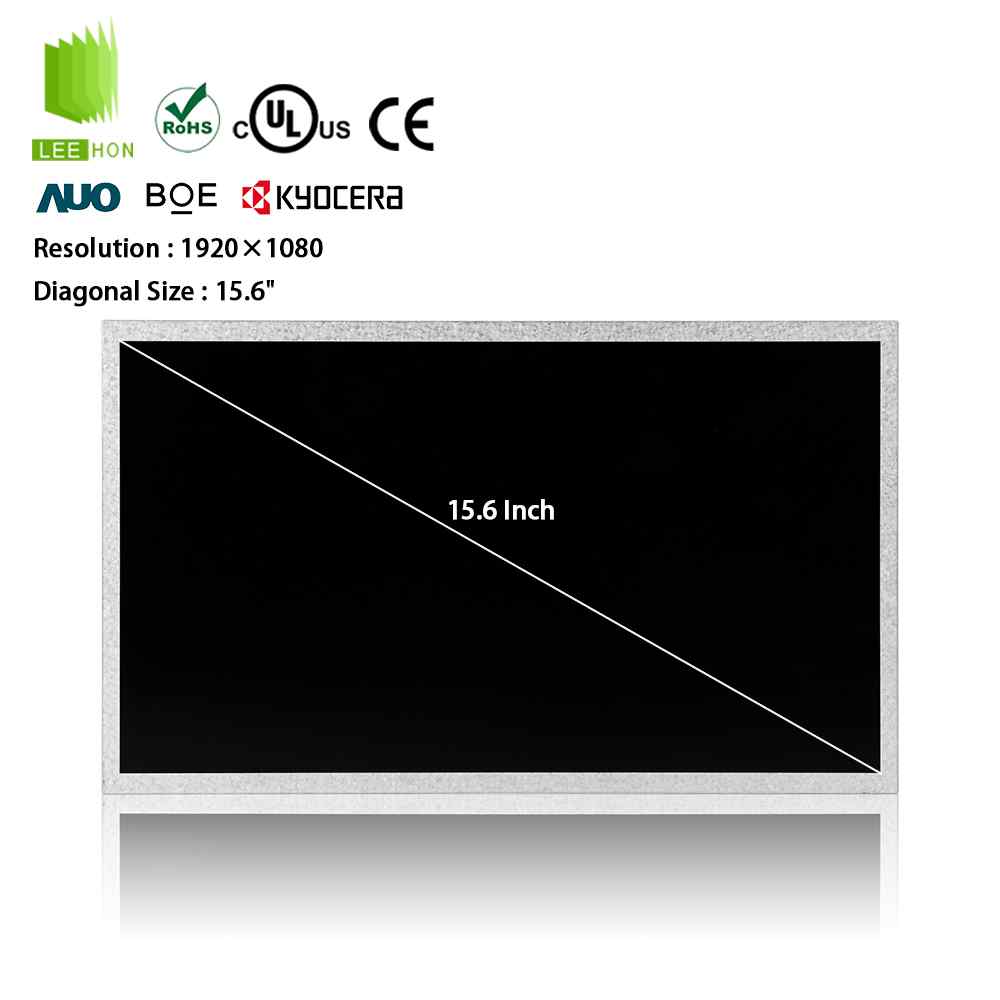

| 面板尺寸 | 15.6英寸 | |
| 面板应用 | - | |
| 面板类型 | a-Si TFT-LCD , 液晶模组 | |
| 工作环境 | 工作温度 | -30 ~ 85 °C |
| 存储温度 | -30 ~ 85 °C | |
| RoHS状态 | - | |
| 耐振动性 | 1.5G (14.7 m/s²) | |

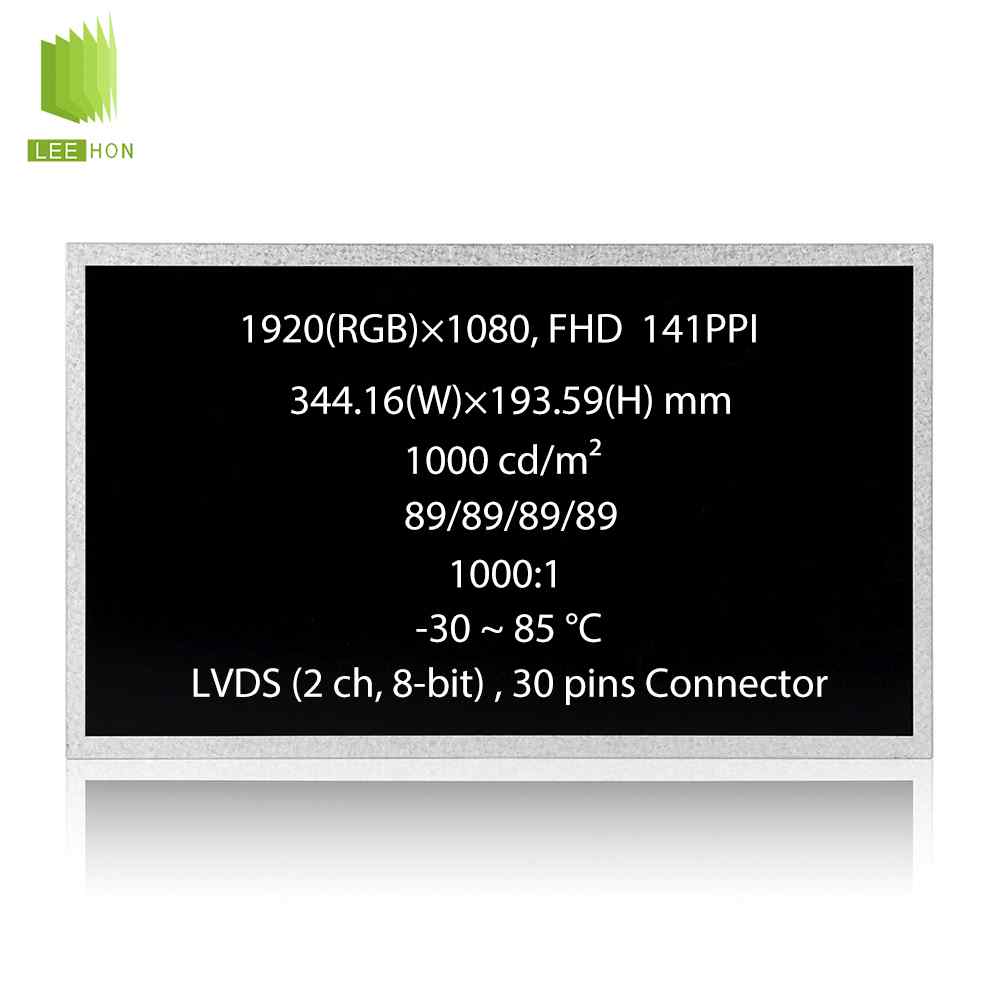

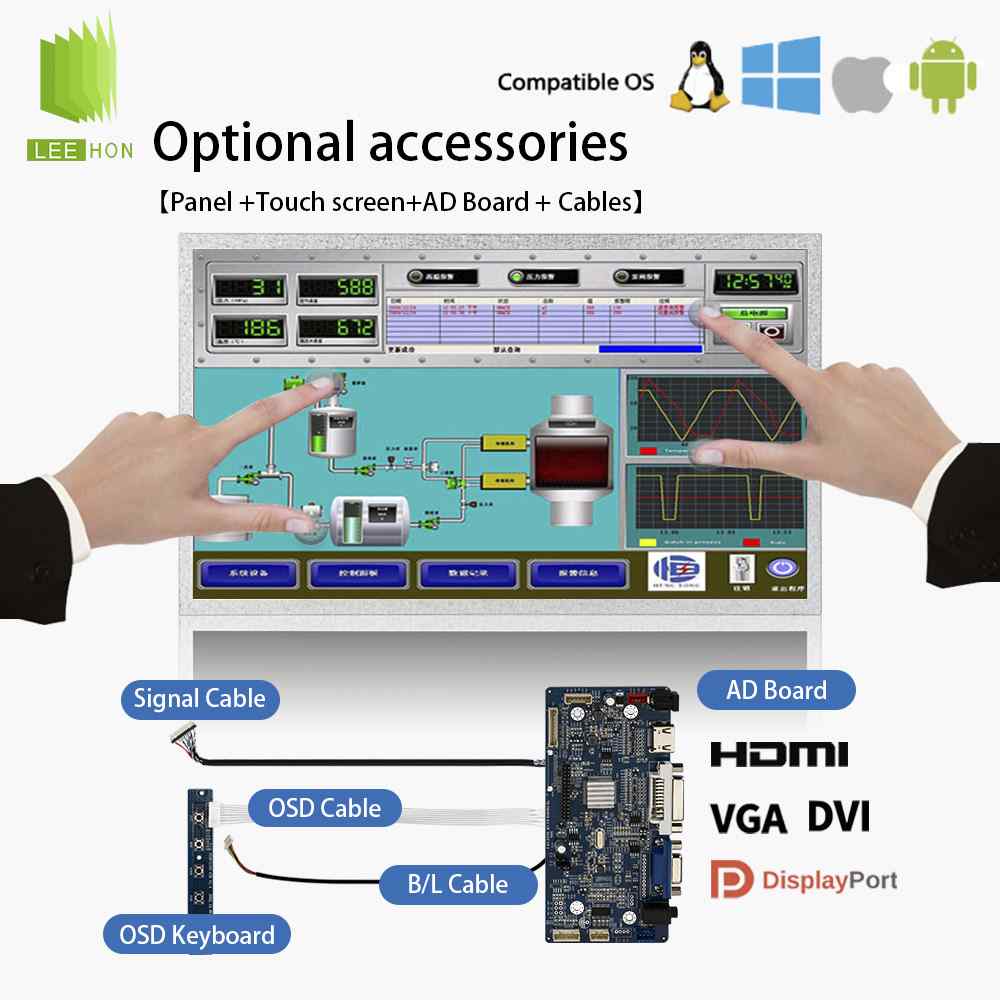

| 像素特征 | 像素数量 | 1920(RGB)×1080, FHD |
| 点间距 | 0.05975×0.17925 mm (H×V) | |
| 像素布局 | RGB垂直条状 | |
| 像素间距 | 0.17925×0.17925 mm (H×V) [141PPI] | |
| 结构尺寸 | 显示区域 | 344.16×193.59 mm (H×V) |
| 可视区域 | 347.06×196.49 mm (H×V) | |
| 外观尺寸 | 363.8×215.9 mm (H×V) | |
| 外观厚度 | 10.51/11.02 (Typ./Max.) mm | |
| 外观特征 | 外观形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比 | 16:9 (H:V) | |
| 外观形状 | - | |
| 安装孔位 | 安装孔 | Side mounting holes (4-M3) on left, right bezel |
| 其它特征 | 重量 | 850g (Max.) |
| 表面处理 | 雾面，Hard coating (3H) | |
| 光学详情 | 面板亮度 | 1000 cd/m² (Typ.) |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 光学模式 | AHVA，常黑显示，透射式 | |
| 视角方向 | 全视角 | |
| 反应时间 | 25 (Typ.)(Tr+Td) (ms) | |
| 色彩性能 | 白色色度 | Wx:0.313; Wy:0.329 |
| 显示颜色 | 16.7M (8-bit) | |
| 色温 | 6485K | |
| 亮度变动 | 1.25/1.33 (Typ./Max.)(9 points) | |
| 1931色域 | NTSC比值 | 0.76 |
| sRGB覆盖率 | 1 | |
| Adobe RGB覆盖率 | 0.78 | |
| DCI-P3覆盖率 | 0.79 | |
| Rec.2020覆盖率 | 0.57 | |
| 显示性能 | 室外可视 | 是 |
| 透射系数 | - | |
| 工作频率 | 频率 | 60Hz |
| 翻转扫描 | 扫描方式 | No |
| 背光特征 | 灯管类型 | WLED |
| 是否可换 | - | |
| 灯管寿命 | 50K (Min.) 小时 | |
| 数量 | - | |
| 灯管形状 | - | |
| 位置 | 侧入式光源 | |
| 接口特征 | 类型 | 端子 |
| 位置 | - | |
| 灯管驱动 | 含LED驱动 | |
| 接口详情 | 品牌 | 信盛精工 |
| 型号 | MSB24038P8D | |
| 脚间距 | 1.25 mm | |
| 脚数 | 8 pins | |
| 数量 | 1 pcs | |
| 接口定义 | - | |
| 驱动电气 | 电压输入 | 12.0±1.2V |
| 电流输入 | 2.52A (Typ.) | |
| 功耗 | 25.14/30.17W (Typ.Max.) | |
| 信号系统 | 信号类型 | LVDS (2 ch, 8-bit) |
| 信号逻辑电压 | - | |
| 信号电气 | 电压输入 | 3.3V (Typ.) |
| 电流输入 | 0.53/0.64A (Typ./Max.) | |
| 功耗 | 1.75/2.11W (Typ./Max.) | |
| 接口特征 | 类型 | 端子 |
| 位置 | - | |
| 端子详情 | 品牌 | 信盛精工 |
| 型号 | MSBKT2407P30HB | |
| 脚间距 | 1.0 mm | |
| 脚数 | 30 pins | |
| 数量 | 1 pcs | |
| 接口定义 | LVDS-30P2C8B-160A | |
G156HAN04.0液晶屏的常见问题
Q：G156HAN04.0 的核心规格与定位是什么？
A：这是友达（AUO）推出的 15.6 英寸工业高亮液晶模组，采用 a-Si TFT-LCD 技术，WLED 背光，无触摸功能。核心参数：分辨率 1920×1080（FHD），亮度 1000 cd/m²（典型值），对比度 1000:1，全视角（89°/89°/89°/89°），响应时间 25ms（典型 Tr+Td）。工作温度范围 - 30℃~85℃，适合户外、工业等高亮、宽温场景。
Q：它的接口与供电要求是什么？
A：采用 LVDS（2 ch, 8-bit）接口，共 30 pins，端子连接方式，适配 JAE FI-X30HL 或等同锁扣型连接器。驱屏逻辑电压 3.3V（典型值），典型功耗 1.75W，最大 2.11W。背光为内置 LED 驱动器，寿命≥50,000 小时。
Q：如何快速判断 “黑屏” 是背光还是面板故障？
A：用强光手电筒斜照屏幕，若能隐约看到显示内容，说明液晶面板与驱动信号正常，故障集中在背光系统。常见原因：背光电源未上电、LED 驱动损坏、背光使能信号（BL_EN）未拉高、PWM 调光异常或灯条 / 灯珠损坏。排查时优先测量背光 EN 引脚电平与供电电压，再检查灯条连接，避免误判面板损坏。
Q：G156HAN04.0 的引脚与 LVDS 信号定义要点？
A：30pin LVDS 接口包含差分数据与时钟信号，奇数通道（RxO）为主，需严格匹配驱动板的 LVDS 时序。关键信号：RxO0±~RxO3± 为差分数据通道，RxOCLK± 为差分时钟，多组 GND 为信号地。接线时需保证差分对等长、阻抗匹配（100Ω），避免信号干扰。驱动板需设置为双 8 位 LVDS、1920×1080 分辨率、60Hz 刷新率。
Q：它的替代与兼容型号有哪些？替换时需注意什么？
A：同尺寸同接口的兼容型号可参考友达同系列，如 G156HAN02.0、G156HAN03.0 等（具体需核对亮度、接口、温度等级）。替换核心要点：① 接口一致（30pin LVDS，2 ch, 8-bit）；② 分辨率与刷新率匹配（1920×1080@60Hz）；③ 供电与背光驱动兼容；④ 工作温度满足场景需求（工业场景优先宽温型号）。建议优先选择原厂同规格或经厂商验证的替代料，避免功能不匹配。
