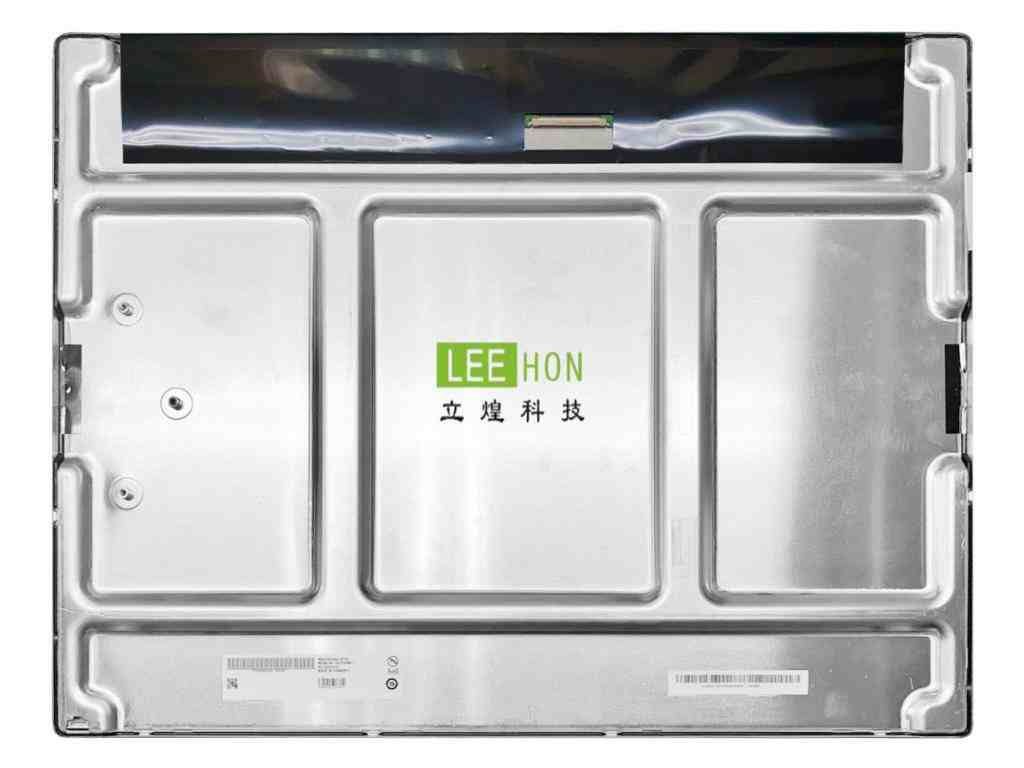

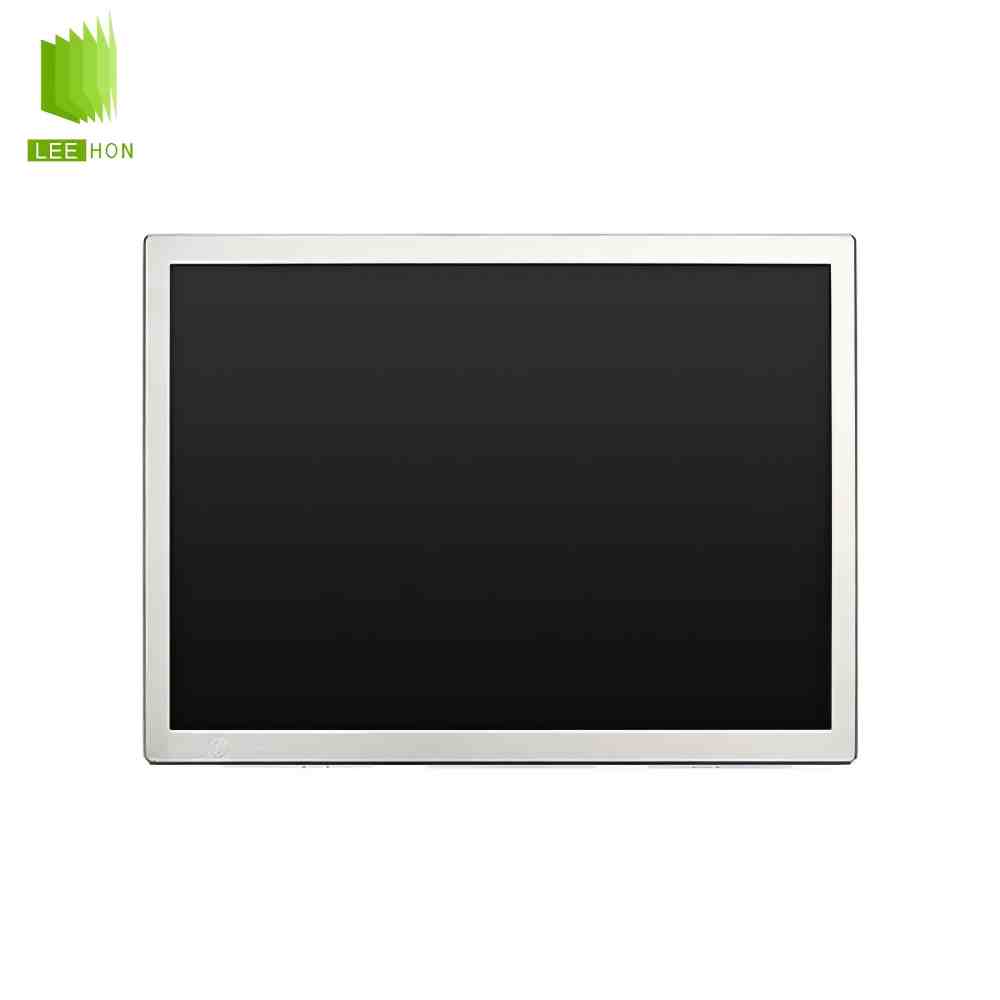

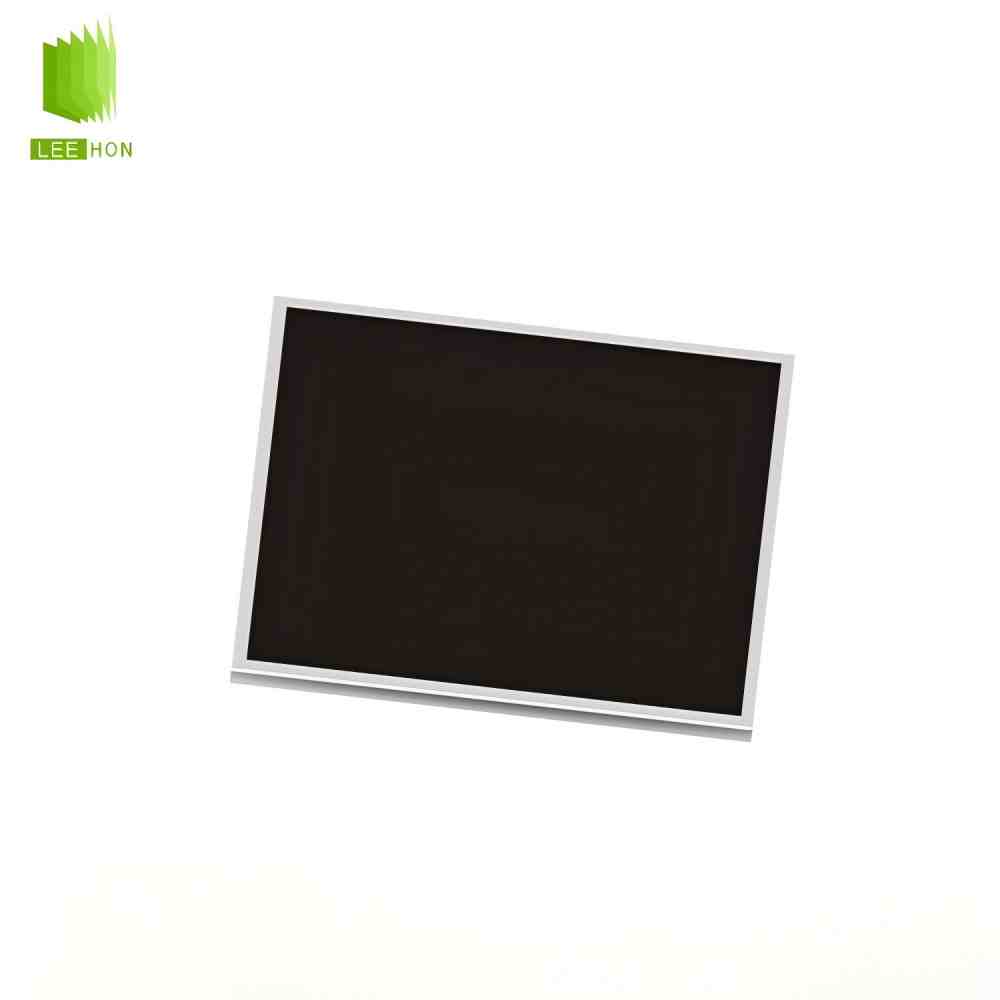

| 友达液晶模组G213UAN01.0 详情表 | ||
| 类别 | 参数 | 详情 |
| 基本信息 | 面板品牌 | 友达 |
| 面板型号 | G213UAN01.0 | |
| 面板尺寸 | 21.3英寸 | |
| 面板应用 | - | |
| 面板类型 | a-Si TFT-LCD , 液晶模组 | |
| 工作环境 | 工作温度 | 0 ~ 50 °C |
| 存储温度 | -20 ~ 60 °C | |
| RoHS状态 | - | |
| 耐振动性 | 1.5G (14.7 m/s²) | |
| 典型特征 | - | - |
| 像素特征 | 像素数量 | 1600(RGB)×1200, UXGA |
| 点间距 | 0.090×0.270 mm (H×V) | |
| 像素布局 | RGB垂直条状 | |
| 像素间距 | 0.270×0.270 mm (H×V) [94PPI] | |
| 结构尺寸 | 显示区域 | 432×324 mm (H×V) |
| 可视区域 | 436×328 mm (H×V) | |
| 外观尺寸 | 456×349.5 mm (H×V) | |
| 外观厚度 | 17.6 (Typ.) mm | |
| 外观特征 | 外观形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比 | 4:3 (H:V) | |
| 外观形状 | - | |
| 安装孔位 | - | Side mounting holes (4-M3) on left, right bezel |
| 其它特征 | 重量 | 2.30Kgs (Typ.) |
| 表面处理 | 雾面 | |
| 光学详情 | 面板亮度 | 500 cd/m² (Typ.) |
| 对比度 | 1800:1 (Typ.) (透射) | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 光学模式 | AHVA，常黑显示，透射式 | |
| 视角方向 | 全视角 | |
| 反应时间 | 8/8 (Typ.)(Tr/Td) (ms) | |
| 色彩性能 | 白色色度 | Wx:0.299; Wy:0.315 |
| 显示颜色 | 16.7M (8-bit) | |
| 色温 | 7502K | |
| 亮度变动 | 1.18/1.25 (Typ./Max.)(9 points) | |
| 1931色域 | NTSC比值 | 0.79 |
| sRGB覆盖率 | 0.99 | |
| Adobe RGB覆盖率 | 0.77 | |
| DCI-P3覆盖率 | 0.82 | |
| Rec.2020覆盖率 | 0.59 | |
| 色域说明 | - | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| 电子详情 | 工作频率 | 60Hz |
| 翻转扫描 | No | |
| 功率消耗 | 26.2W (Max.) | |
| 背光特征 | 灯管类型 | WLED |
| 是否可换 | - | |
| 灯管寿命 | 50K (Min.) 小时 | |
| 数量 | 13S6P | |
| 灯管形状 | 6串 | |
| 位置 | 侧入式光源 | |
| 灯管电气 | 电压输入 | 337.05/38.22V (Typ./Max.) |
| 电流输入 | 70mA (Typ.) | |
| 功耗 | 15.6/16.1W (Typ./Max.) | |
| 接口特征 | 类型 | 端子 |
| 位置 | - | |
| 灯管驱动 | 无 | |
| 接口详情 | 品牌 | 瀚荃 |
| 型号 | CI1408M1HRN-NH | |
| 脚间距 | 1.0 mm | |
| 脚数 | 8 pins | |
| 数量 | 1 pcs | |
| 接口定义 | BLE-8PINS-CCCAACCC | |
| 信号系统 | LVDS | 2 ch, 8-bit |
| 信号逻辑电压 | - | |
| 信号电气 | 电压输入 | 12.0V (Typ.) |
| 电流输入 | 0.7/0.84A (Typ./Max.) | |
| 功耗 | 8.4/10.1W (Typ./Max.) | |
| 接口特征 | 类型 | 端子 |
| 位置 | - | |
| - | - | |
| 端子详情 | 品牌 | 航空电子 |
| 型号 | FI-XB30SSLA-HF15 | |
| 脚间距 | 1.0 mm | |
| 脚数 | 30 pins | |
| 数量 | 1 pcs | |
| 接口定义 | LVDS-30P2C8B-160A | |
G213UAN01.0液晶屏常见问题
Q1：G213UAN01.0 基础规格是什么？
A：友达 21.3 英寸工业医疗级 TFT 液晶屏，4K 超清分辨率 3840×2160，IPS 广视角，主打高精度专业显示场景。
Q2：亮度、色彩与工作温区？
A：典型亮度 600cd/㎡，高色域精准配色；常规工业宽温 0℃~70℃，色准稳定，支持长期静态画面不偏色。
Q3：接口与背光供电配置？
A：标配高清 eDP 高速接口，搭配专用驱动板；内置长效 WLED 背光，支持精密 PWM 调光，功耗可控、画面均匀性强。
Q4：主要适配哪些高端场景？
A：医疗影像诊断屏、精密视觉检测设备、工业超清质检台、高端科研仪器、专业医疗嵌入式一体机。
Q5：能否替换普通 21.3 寸屏？
A：4K 分辨率专属配置，不能直代常规高清屏；必须匹配专用 4K 驱动、高速排线与供电，否则无法点亮或花屏。
