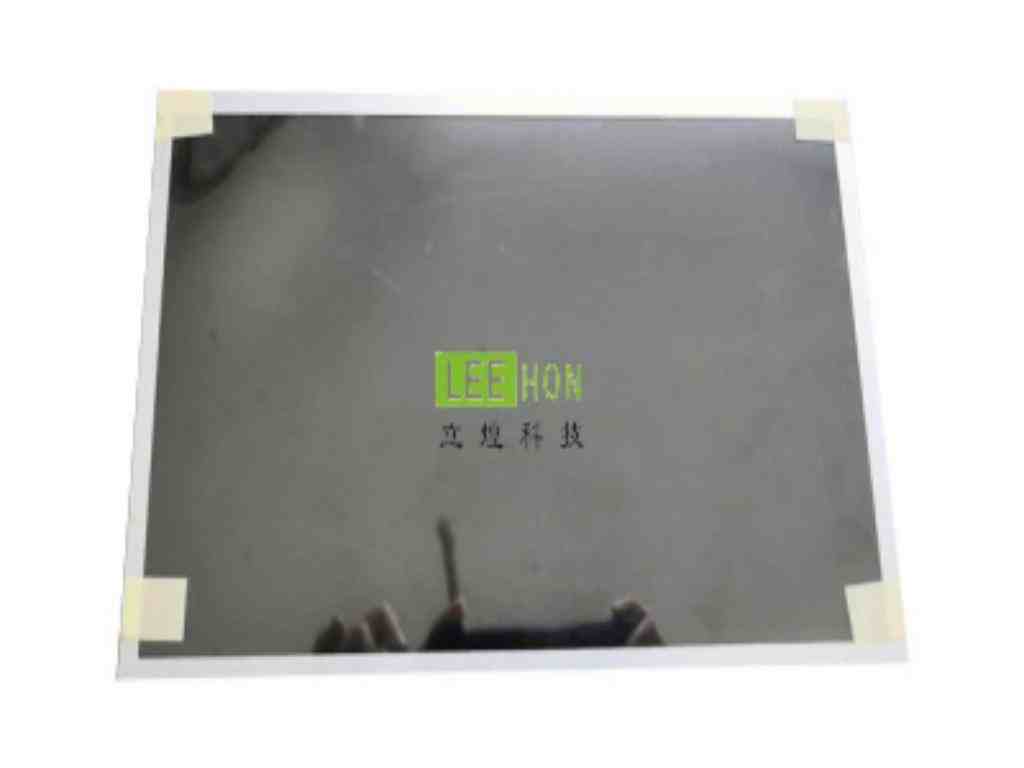

| 友达液晶模组G213QAN02.0 详情表 | ||
| 类别 | 参数 | 详情 |
| 基本信息 | 品牌 | 友达 |
| 型号名称 | G213QAN02.0 | |
| 屏幕类型 | a-Si TFT-LCD , 液晶模组 | |
| 其它名称 | - | |
| 屏幕尺寸 | 21.3寸 | |
| 最大额定值 | 工作温度 | 0 ~ 50 °C |
| 存储温度 | -20 ~ 60 °C | |
| 抗振能力 | - | |
| RoHS | - | |
| 典型特征 | - | - |
| 备注信息 | - | LBL, Portrait |
| 像素特征 | 分辨率 | 1536(RGB)×2048, QXGA |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.0705×0.2115 mm | |
| 像素间距(W×H) | 0.2115×0.2115 mm [120PPI] | |
| 结构尺寸 | 显示尺寸 | 324.864(W)×433.152(H) mm |
| 外观尺寸 | 336(W)×453.1(H) mm | |
| 可视尺寸 | 327.66(W)×435.95(H) mm | |
| 外观厚度 | 18/18.4 (Typ./Max.) mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 风景肖像 | 肖像模式 | |
| 宽高比(W:H) | 0.127777778 | |
| 外观形状 | - | |
| 安装方式 | - | Rear mounting holes |
| 其它详情 | 重量 | 2.66Kgs (Typ.) |
| 表面处理 | 雾面，Hard coating (3H) | |
| 光学详情 | 亮度(cd/m²) | 1000 (Typ.) |
| 对比度 | 1800 : 1 (Typ.) (透射) | |
| 最佳角度 | 全视角 | |
| 响应速度 | 20 (Typ.)(G to G) (ms) | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 光学模式 | AHVA，常黑显示，透射式 | |
| 色彩性能 | 色度 | Wx:0.299; Wy:0.315 |
| 颜色数量 | 1.07B (10-bit) | |
| 色温 | 7502K | |
| 白场变动 | 1.25 (Max.)(9 points) | |
| 显示性能 | 阳光下可视性 | 是 |
| 透射率 | - | |
| 刷新频率 | - | 60Hz |
| 翻转扫描 | - | No |
| 功率总耗 | - | 50.18W (Max.) |
| 信号电气 | 输入电流 | 0.9/1.08A (Typ./Max.) |
| 输入电压 | 12.0V (Typ.) | |
| 功耗 | 10.8/12.96W (Typ./Max.) | |
| 信号接口 | LVDS (4 ch, 10-bit) | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 信号接口 | 品牌 | 广濑电机 |
| 型号 | FX15S-41S-0.5SH | |
| 数量 | 2 pcs | |
| 脚间距 | 0.5 mm | |
| 脚数 | 41 pins | |
| 脚定义 | - | |
| 灯管特征 | 灯管类型 | WLED |
| 背光可换性 | - | |
| 位置 | 侧入式光源 | |
| 数量 | - | |
| 寿命 | 50K (Min.) 小时 | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 接口详情 | 品牌 | 日压端子 |
| 型号 | S14B-PH-SM4-TB | |
| 数量 | 1 pcs | |
| 脚间距 | 2.0 mm | |
| 脚数 | 14 pins | |
| 脚定义 | - | |
| 驱动电气 | 输入电流 | 1.55/1.64A (Typ./Max.) |
| 输入电压 | 24.0±2.4V | |
| 功耗 | 35.33/37.22W (Typ./Max.) | |
G213UAN01.1 液晶屏常见问题
Q1：G213UAN01.1 是什么规格屏幕？
A：友达 21.3 英寸医疗 / 工业级 IPS 屏，4K 分辨率 3840×2160，是 G213UAN01.0 的优化升级版，色彩与均匀度进一步调校。
Q2：G213UAN01.1 亮度、色准与工作温区？
A：典型亮度 600cd/㎡，高色域高色准；常规 0℃~70℃稳定运行，长期静态画面无残影、偏色，适配专业读图场景。
Q3：G213UAN01.1 接口与电气配置？
A：标配高速 eDP 专用接口，搭配定制驱动板；长效 WLED 背光，精细 PWM 调光，功耗管控优秀，画面一致性更强。
Q4：G213UAN01.1 主要应用哪些高端领域？
A：医疗影像诊断大屏、超高清视觉检测设备、科研精密仪器、高端质检工位、专业医疗嵌入式显示终端。
Q5：G213UAN01.1 能直接替换 G213UAN01.0 吗？
A：外观、分辨率、接口完全兼容可直代；只需轻微校准色彩伽马，无需更换驱动板、排线与供电硬件。
