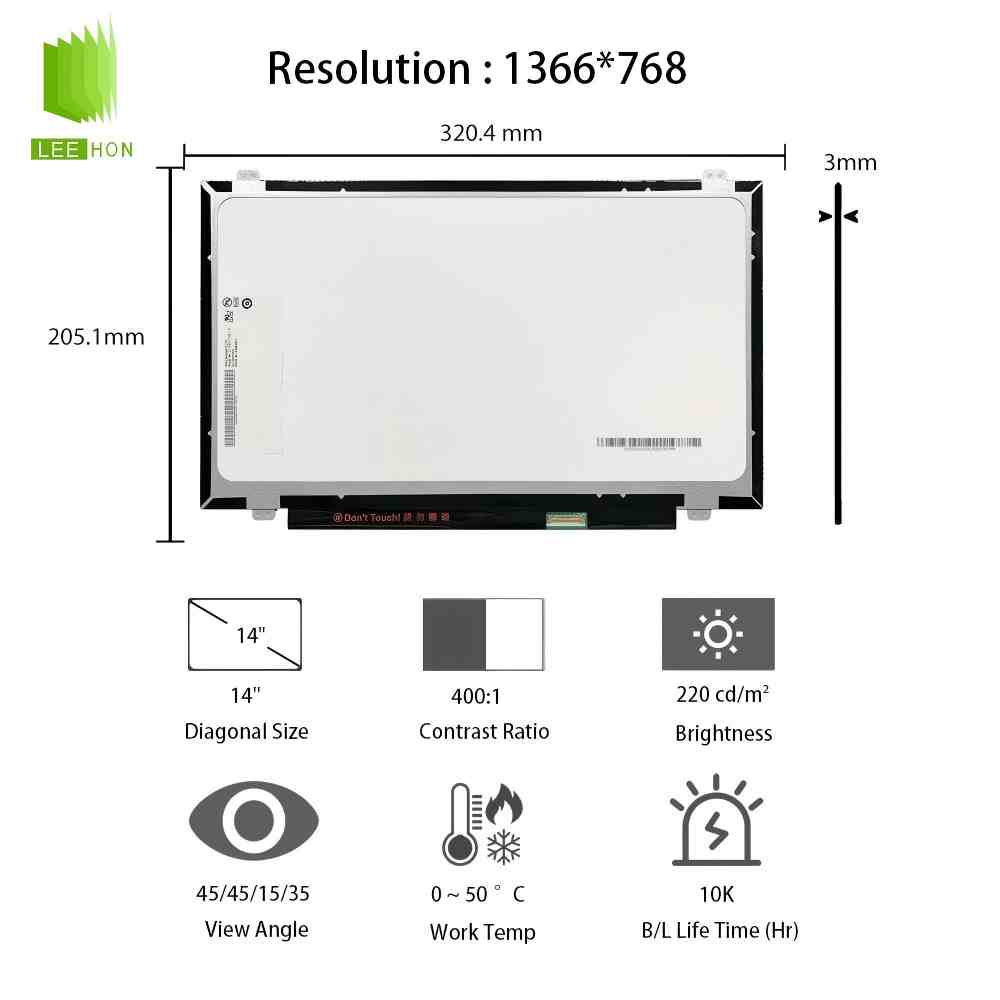

G140XTN01.0是一块偏轻薄设备显示和室内工控终端用的14.0英寸友达液晶屏，重点不是“14寸”本身，而是它采用1366×768WXGA分辨率、eDP30pin接口、约220nit亮度、TN常白显示、WLED背光并带LEDDriver、0~50℃工作温区，外形约320.4×205.1×3.0mm；
G140XTN01.0适合室内设备显示、工业电脑、轻薄嵌入式终端和老项目延续，但不适合按LVDS、MIPI或RGB并口屏去直接替代，也不适合强户外高亮环境。
| LCD友达液晶模组G140XTN01.0详情表 | ||
| 类别 | 项目 | 详情 |
| 基本信息 | 面板品牌 | 友达 |
| 面板型号 | G140XTN01.0 | |
| 面板尺寸 | 14.0英寸 | |
| 面板应用 | 工业 | |
| 面板类型 | a-Si TFT-LCD, 液晶模组 | |
| 型号别名 | AUO2E3C | |
| 工作环境 | 工作温度 | 0 ~ 50 °C |
| 存储温度 | -20 ~ 60 °C | |
| RoHS状态 | - | |
| 耐振动性 | 1.5G (14.7 m/s²) | |
| 典型特征 | - | 白光LED背光, 含LED驱动器, 端子倒装, 表面雾面 |
| 像素特征 | 像素数量 | 1366(RGB)×768, WXGA |
| 点间距 | 0.0755×0.2265 mm (H×V) | |
| 像素布局 | RGB垂直条状 | |
| 像素间距 | 0.2265×0.2265 mm (H×V) [112PPI] | |

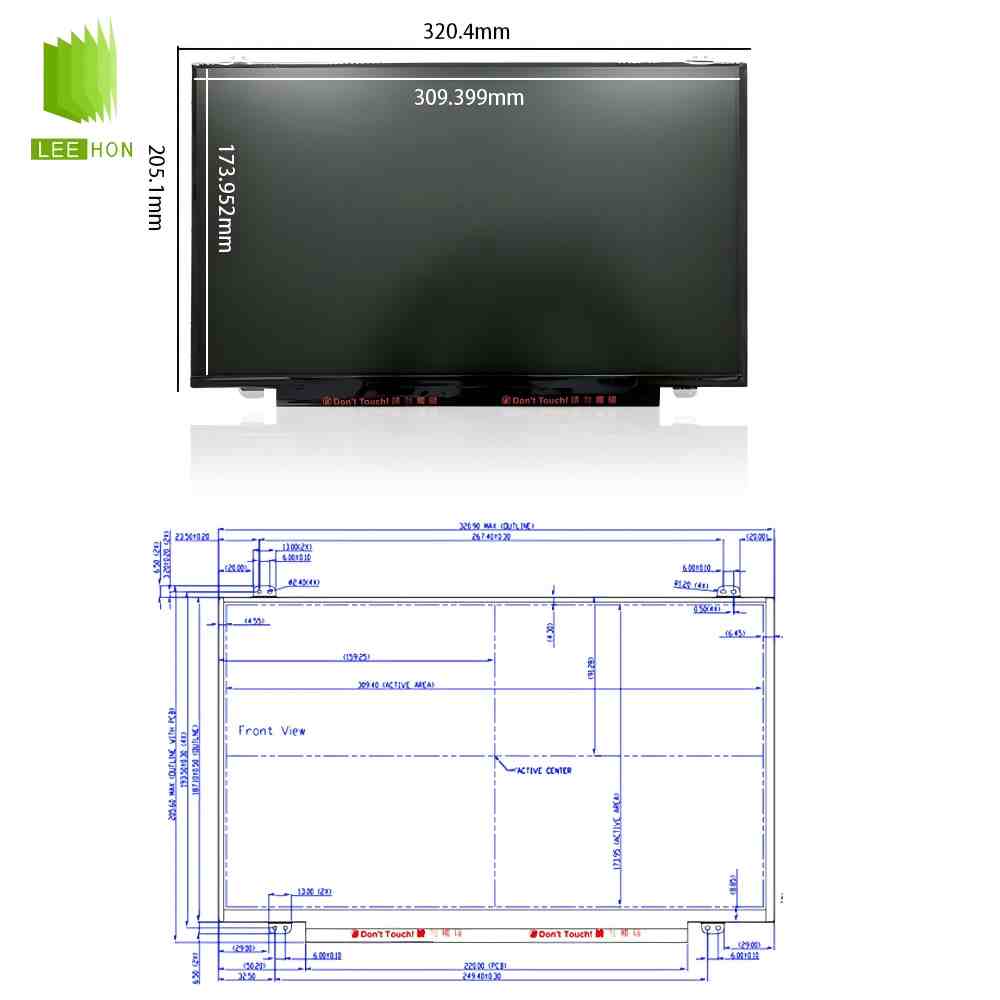

| 结构尺寸 | 显示区域 | 309.399×173.952 mm (H×V) |
| 可视区域 | - | |

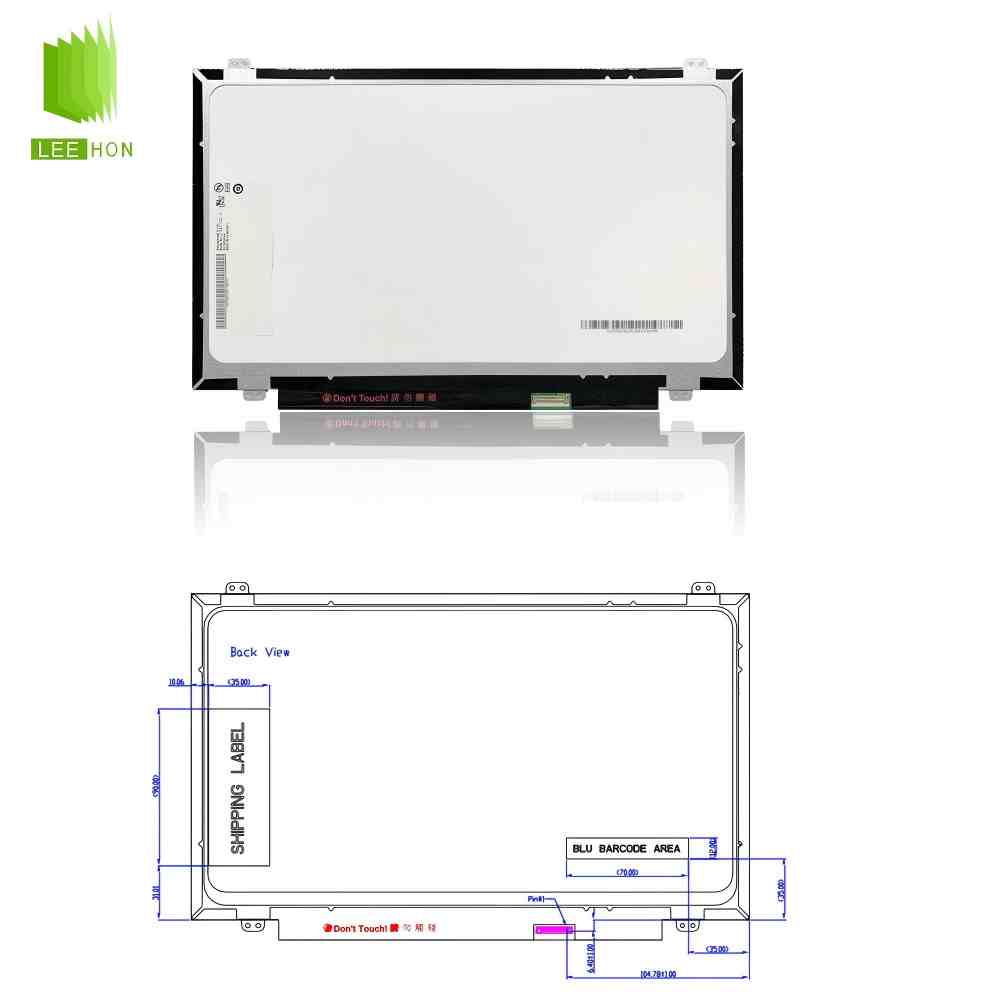

| 外观尺寸 | 320.4×205.1 mm (H×V) | |
| 外观厚度 | 2.87/3.0 (Typ./Max.) mm | |
| 外观特征 | 外观形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比 | 16:9 (H:V) | |
| 外观样式 | 薄屏 (PCBA平直, 厚度≤3.2mm) | |
| 安装孔位 | - | Face mounting holes (8 pcs) on up, down slugs |
| 其它特征 | 重量 | 270g (Max.) |
| 表面处理 | 雾面，Hard coating (3H) | |
| 光学详情 | 面板亮度 | 220 cd/m² (Typ.) |
| 对比度 | 400:1 (Typ.) (透射) | |
| 可视角度 | 45/45/15/35 (Typ.)(CR≥10) | |
| 光学模式 | TN，常白显示，透射式 | |
| 视角方向 | 6 o'clock | |
| 反应时间 | 8 (Typ.)(Tr+Td) ms | |
| 低蓝光护眼 | - | |
| 色彩性能 | 白色色度 | Wx:0.313; Wy:0.329 |
| 显示颜色 | 262K (6-bit) | |
| 色温 | 6485K | |
| 亮度变动 | 1.25/1.60 (Max.)(5/13 points) | |
| 1931色域 | NTSC比值 | 43% |
| sRGB覆盖率 | 61% | |
| AdobeRGB覆盖率 | 45% | |
| DCI-P3覆盖率 | 45% | |
| Rec.2020覆盖率 | 32% | |
| 电子详情 | 工作频率 | 60Hz |
| 翻转扫描 | No | |
| 功率消耗 | 2.9W (Max.) | |
| 背光详情 | 光源类型 | WLED |
| 光源数量 | - | |
| 光源寿命 | 15K (Min.) 小时 | |
| 是否可换 | - | |
| 光源形状 | - | |
| 光源位置 | 侧入式光源 | |
| 接口特征 | 接口类型 | 包含在屏信号接口中 |
| 接口位置 | - | |
| 光源驱动 | 含LED驱动 | |
| 驱动电气 | 电压输入 | 5.0/12.0/21.0V (Min./Typ./Max.) |
| 电流输入 | - | |
| 功耗 | 2.2W (Max.) | |
| 亮度调节 | PWM占空比 | 1~100% |
| PWM输入频率 | Min. 200Hz ~ Typ. 1KHz ~ Max. 10KHz | |
| 信号系统 | 信号类型 | eDP (1 Lane) |
| 信号逻辑电压 | - | |
| 信号电气 | 电压输入 | 3.3V (Typ.) |
| 电流输入 | 212mA (Max.) | |
| 功耗 | 0.7W (Max.) | |
| 接口特征 | 接口类型 | 端子 |
| 接口位置 | - | |
| 端子详情 | 品牌 | 航空电子 |
| 型号 | HD2S030HA1 | |
| 脚间距 | 0.5 mm | |
| 脚数 | 30 pins | |
| 数量 | 1 pcs | |
| 接口定义 | EDP-30P1L-030A | |
常见问题
Q1：客户要14寸工业屏，G140XTN01.0更像工控屏还是笔电类薄屏？
A：它更像轻薄型14寸设备显示屏，可以用于室内工控终端、工业电脑、检测设备显示、嵌入式一体机、轻薄型操作面板。它的优势是14.0英寸、1366×768、厚度约3mm、eDP接口，适合空间比较紧凑的整机结构，但不是传统厚重型宽温高亮工业屏。
Q2：客户主板是LVDS输出，能不能直接点这块屏？
A：不能直接按LVDS屏去点。G140XTN01.0公开资料显示是eDP30pin，不是LVDS、RGB或MIPI；如果原项目是LVDS主板，就需要换支持eDP的驱动板或转换方案，否则容易黑屏、无信号或初始化失败。
Q3：采购第一次问供应商，先卡哪些参数最省时间？
A：先卡14.0英寸、1366×768、eDP30pin、220nit、400:1、262K色、显示区309.399×173.952mm、外形320.4×205.1×3.0mm、WLEDwithLEDDriver、无触摸、0~50℃工作温度。这些参数能快速判断主板接口、屏线、结构空间、亮度需求和使用环境能不能对上。
Q4：为什么同样是14寸1366×768，替代时还是容易翻车？
A：最容易翻在接口、厚度、亮度和连接器方向。G140XTN01.0是eDP、30pin、轻薄结构、220nit；如果替代屏换成LVDS，或者厚度、FPC位置、连接器方向、背光驱动方式不同，原来的主板、屏线、前框和固定结构通常不能直接沿用。
Q5：配触摸、驱动板和线束时，工程上先看哪一关？
A：先看eDP输出能力和30pin屏线定义。驱动板要能输出1366×768的eDP信号，屏线要核对eDPlane、供电脚、背光控制、连接器位置和线长屏蔽。触摸不要默认屏体自带，公开资料显示该型号为无触摸；如果项目要触摸，应按309.399×173.952mm显示区和整机前框单独匹配触摸盖板。
Q6：杭州立煌科技能不能咨询G140XTN01.0？
A：可以作为咨询渠道。杭州立煌科技官网有G140XTN01.0的型号资料页，并写到其为友达14寸工业屏、1366×768、eDP接口、220cd/m²、无触摸；站内选型中心也收录了该型号。实际采购时建议向他们确认库存、替代型号、驱动板、屏线、触摸和后续供货周期。
Q7：这个型号量产时最容易忽略什么？
A：
第一，它的亮度只有220nit，更适合室内或受控光环境，不应按户外高亮屏理解；
第二，它是TN常白路线，公开视角有45/45/15/35这类口径，装机角度和观看方向要提前确认；
第三，背光寿命公开资料为10KhourswithLEDDriver，如果项目需要长时间高亮运行，要提前评估寿命、散热和替代方案。
