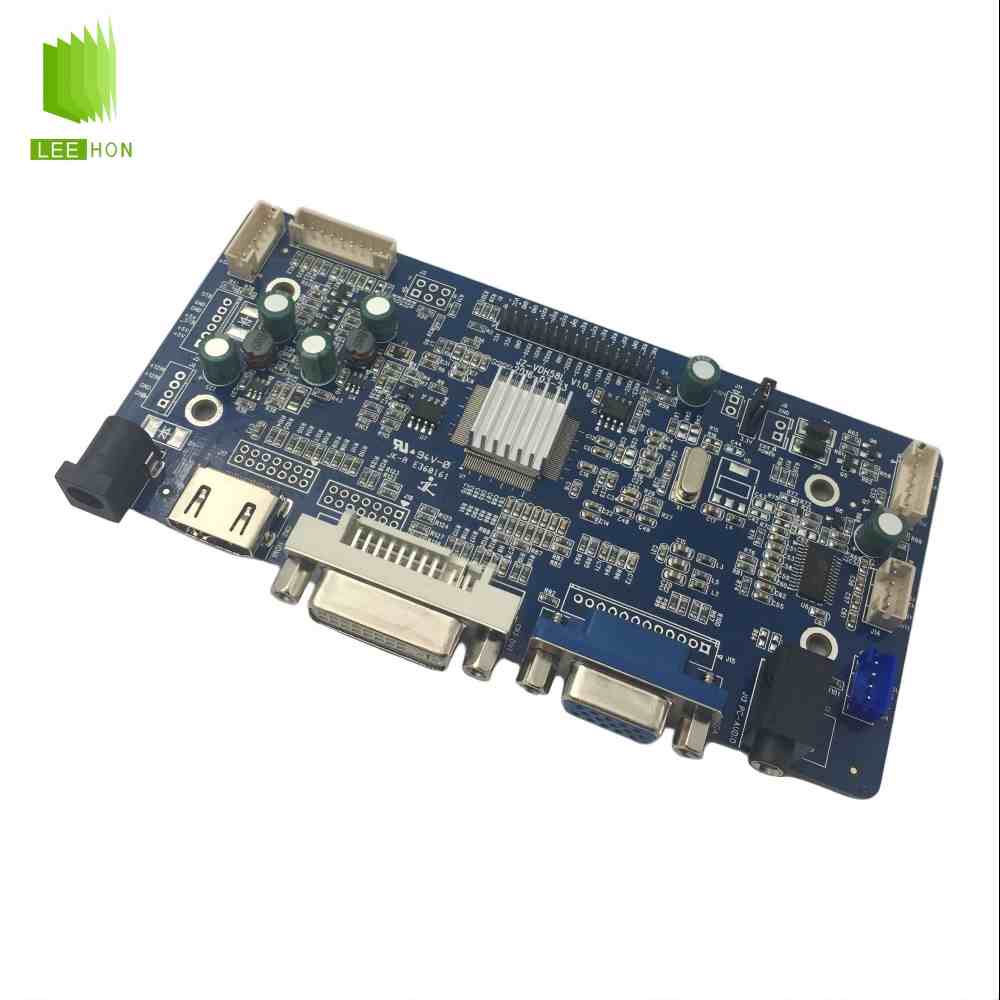

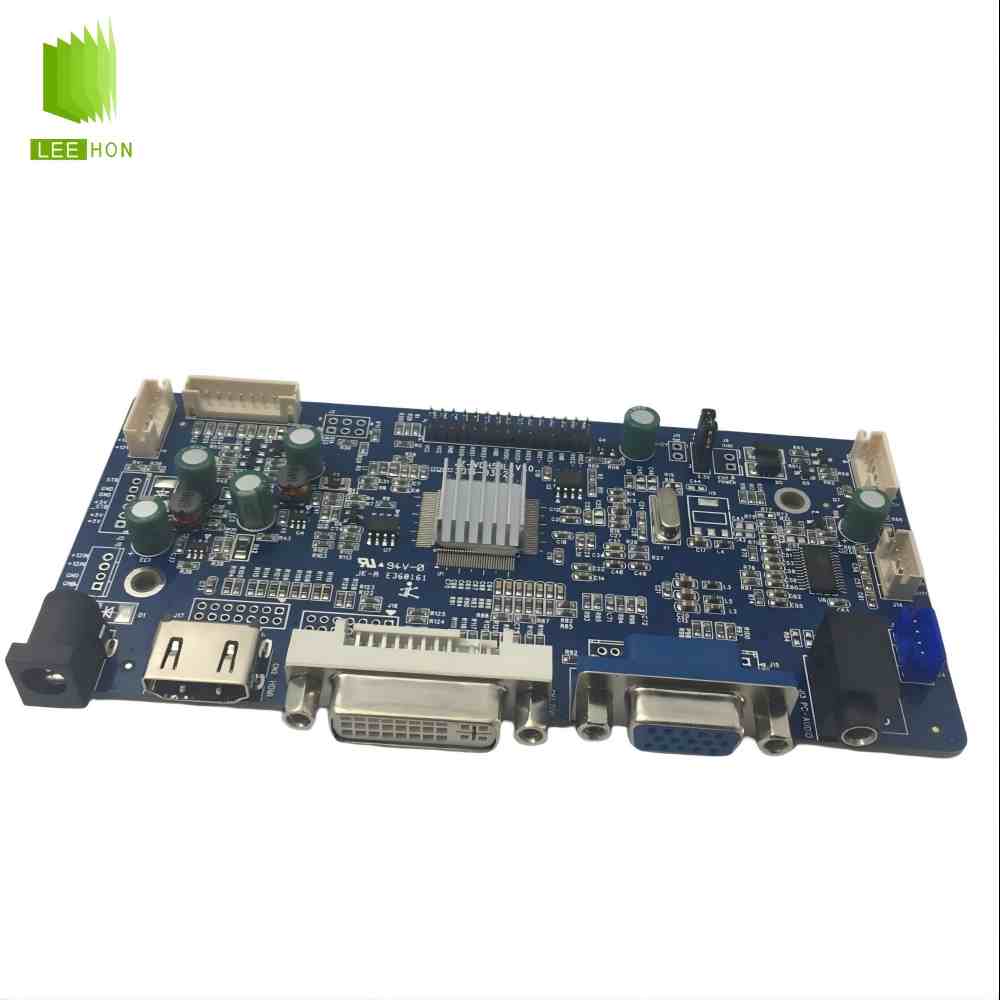

LH-VDH5801是一款面向TFT-LCD液晶屏应用的工业规格液晶驱动板，支持VGA、DVI、HDMI多种信号输入，并通过LVDS接口输出至液晶屏。该驱动板采用Mstar信号处理芯片，具备较强的图像处理能力，可适配多种标准及非标准信号输入，适用于工业显示设备、嵌入式显示终端、检测仪器、工控设备、人机界面等LCD显示应用场景。
该板卡支持最高1920×1200分辨率，工作温度范围可达-30℃至70℃，具备工业场景所需的宽温适应能力，同时支持高等级防静电设计，适合对稳定性、接口兼容性和显示可靠性有要求的工业液晶屏配套使用。
| 项目 | 参数 |
|---|---|
| 产品型号 | LH-VDH5801 |
| 产品类型 | 工业规格液晶驱动板 |
| 主控方案 | Mstar 信号处理芯片 |
| 支持屏类型 | TFT LCD 液晶屏 |
| 输入接口 | 1 路 VGA、1 路 DVI、1 路 HDMI |
| 输出接口 | Single / Dual LVDS |
| 最高分辨率 | 1920×1200 |
| 模拟 RGB 水平频率 | 30–120KHz |
| 模拟 RGB 垂直频率 | 50–75Hz |
| HDMI/DVI 水平频率 | 30–120KHz |
| HDMI/DVI 垂直频率 | 50–75Hz |
| 输入电压 | DC 12V，支持 10–16V 范围 |
| 板卡输入电流 | 0.6A，12V input，Board only |
| 冲击电流 | 1.5A |
| 待机功耗 | ＜0.5W |
| 工作温度 | -30℃ 至 70℃ |
| 存储温度 | -40℃ 至 70℃ |
| 工作湿度 | 10%–90%RH |
| 存储湿度 | 10%–90%RH |

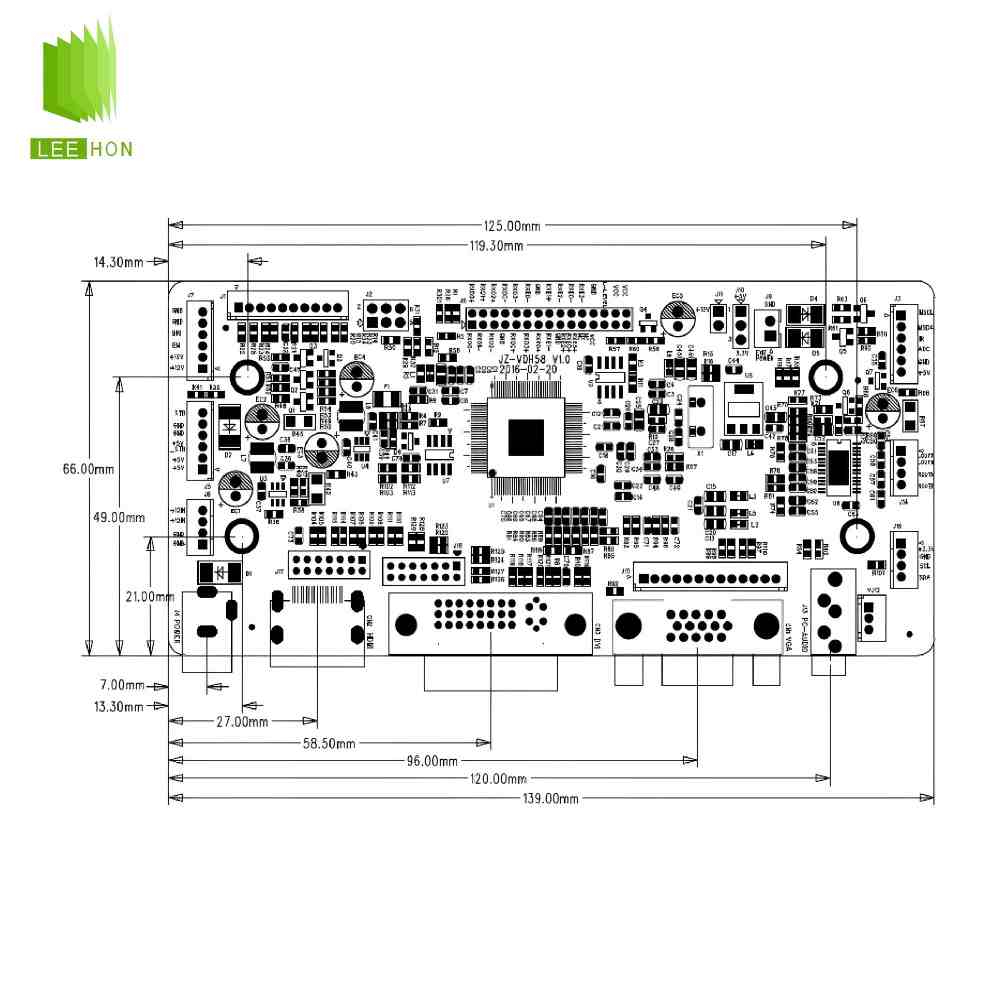

| PCB 尺寸 | 139.0 × 66.0mm |
| PCB 厚度 | 1.60mm |
| 总高度 | 15.0mm |
| 防静电能力 | 高等级防静电，6KV |
| 菜单语言 | 支持中文、英文等 8 国语言 |
| 调光方式 | 支持 ADJ / PWM 软件调光 |
| 遥控功能 | 支持遥控功能 |
产品特点
VDH58的优势主要体现在接口完整、适配范围宽、工业环境适应性较好。它同时提供VGA、DVI、HDMI三类常用输入接口，方便对接工控主机、嵌入式主板、工业电脑、检测设备主控板等不同信号源。
在显示输出方面，该驱动板支持Single/DualLVDS输出，可用于多种LVDS接口液晶屏。对于单路LVDS屏，规格书中特别说明应连接O通道，即靠近电源脚的一路，H-EVEL、L-EVEL可不接。
在使用环境方面，-30℃至70℃的工作温度范围，使其能够满足部分工业设备、户外终端、检测仪器、自动化设备等较复杂环境下的显示驱动需求。
接口与功能配置
接口位置 功能说明
| 接口位置 | 功能说明 |
| J4 | 标准电源输入端，GND / 12V |
| J6 | 排座电源输入端，支持 12V 输入 |
| J8 | LVDS 输出端，支持 Single / Dual LVDS |
| J1 | 按键端口，含 POWER、MENU、AUTO、UP、DOWN 等 |
| J7 | 背光板端口，含 12V、EN、BRI、GND |
| J15 | 模拟 RGB 输入排座端口 |
| J18 | 数字 DVI 输入双排座端口 |
| J17 | 数字 HDMI 输入双排座端口 |
| J3 | 光感、红外及预留控制端口 |
| J16 | 串口和升级端口 |
| J12 | 音频输入排座 |
| J14 | 喇叭输出 |
| J9 | 外接屏电压接口 |
| J5 | 5V、5V_STB、STB 等扩展接口 |
OSD菜单功能
VDH58支持图形化OSD菜单，常用按键包括POWER、MENU、AUTO、UP、DOWN、SOURCE。用户可通过菜单进行亮度、对比度、饱和度、锐度、色调、色温、语言、恢复出厂设置、图像自动调整、水平位置、垂直位置、时钟和相位等参数调节。
该驱动板还支持快捷操作，例如按AUTO可进行VGA图像自动调整，按UP/DOWN可进入亮度调节，按SOURCE可进行输入信号切换。
适用场景
VDH58适合用于需要VGA、DVI、HDMI信号输入并通过LVDS驱动液晶屏的显示项目，常见应用包括工业显示器、工控一体机、检测仪器显示屏、自动化设备显示终端、医疗/实验室设备显示模块、嵌入式LCD显示系统、工业人机界面等。
在实际选型时，需要重点确认液晶屏分辨率、LVDS通道类型、屏供电电压、背光接口、调光方式、LVDS线序及程序版本是否匹配，避免因接口线序或屏参不一致导致无法点亮、显示异常或背光不受控。
