LH-2513V1.0液晶屏驱动板HDMI转LVDS输出1920×1200@60Hz分辨率12V供电

LH-2513V1.0是一款多功能LCD液晶显示驱动板，它前端接主机、工控机、嵌入式主板等设备输出的HDMI信号，后端通过 Double LVDS 30PIN/2.0接口驱动对应规格的LCD液晶屏。规格书中明确写到：RTD2513V1.0 支持 HDMI 输入，To Panel 输出为 Double LVDS 30PIN/2.0 jack。适用于将HDMI视频信号转换为LVDS屏显信号，用于驱动TFT-LCD液晶屏。该驱动板最高支持1920×1200@60Hz分辨率，支持DC12V供电，可广泛用于工业显示设备、嵌入式显示终端、工控设备、检测仪器、人机界面、商显设备等液晶显示应用场景。

该板卡采用RTD2513A-CG芯片方案，具备HDMI输入、LVDS输出、耳机输出、喇叭输出、按键控制、遥控接口、背光控制等功能，适合需要HDMI转LVDS显示方案的液晶屏配套项目。

核心参数表

接口转换说明

这块驱动板不是VGA转LVDS，也不是DVI转LVDS，而是典型的：

HDMI转LVDS液晶屏驱动板

输入端为HDMI接口，用于接收主机端视频信号；输出端为LVDSPanelInterface，通过30PINLVDS接口连接液晶屏。适合用于没有HDMI原生输入、但屏端为LVDS接口的LCD液晶屏驱动方案。

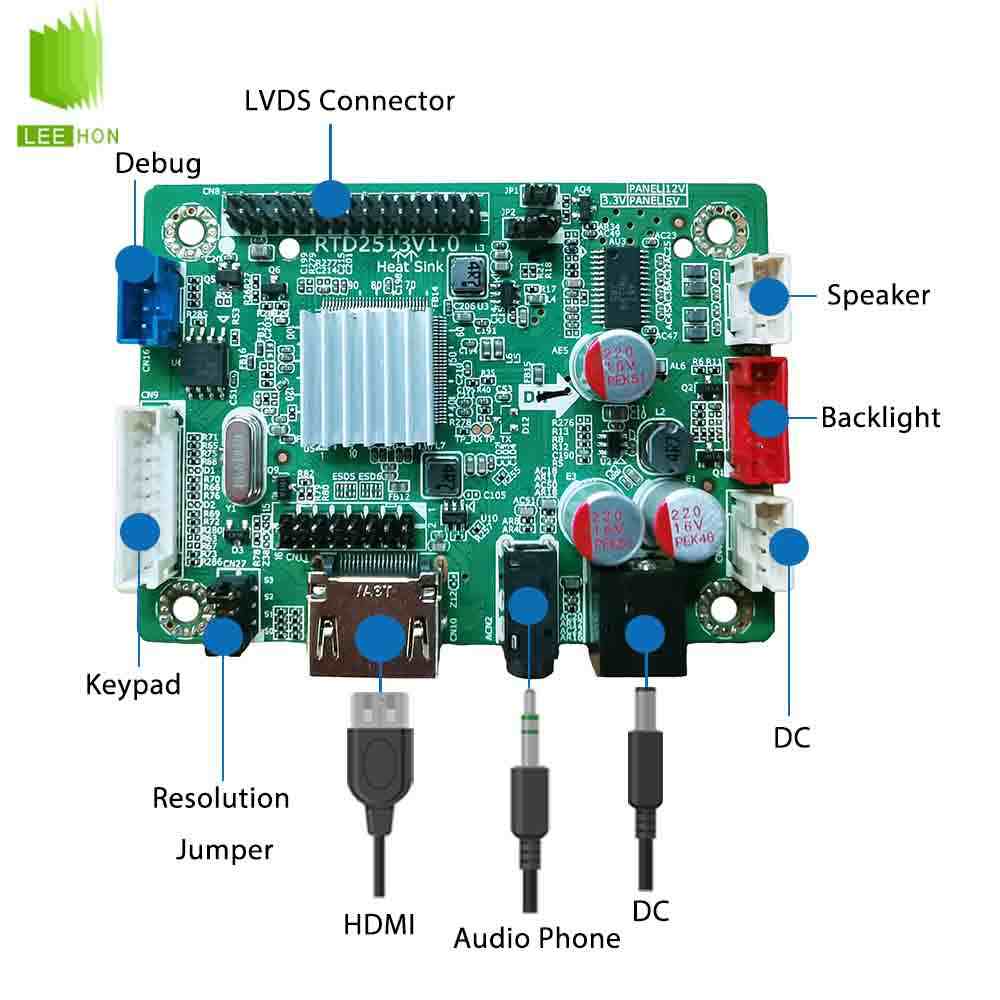

主要接口配置

支持分辨率

规格书中CN27分辨率跳帽定义显示，该板卡可支持多种常见LCD分辨率，包括：

产品特点

RTD2513V1.0的优势在于接口简洁、适配方向明确，适合做HDMI信号输入的液晶屏驱动方案。对于很多工业主板、嵌入式主机、播放器、控制终端来说，HDMI是常见视频输出接口，而很多工业LCD屏本身采用LVDS接口，因此这类驱动板可以完成从HDMI视频信号到LVDS屏显信号的转换。

该板支持最高1920×1200@60Hz分辨率，能够覆盖常见4:3、16:9、16:10等比例LCD屏幕应用。板卡还预留按键、遥控、背光控制、音频输出、分辨率跳帽等功能接口，方便根据不同液晶屏和整机结构进行配套。

适用场景

RTD2513V1.0可用于HDMI输入类LCD显示方案，例如工业显示器、工控一体机、检测仪器显示屏、自动化设备显示终端、医疗设备显示模块、广告播放终端、嵌入式显示系统、设备改装显示屏等场景。

在实际选型时，需要重点确认液晶屏的分辨率、LVDS通道类型、屏供电电压、背光接口、背光电压、LVDS线序以及程序是否匹配。对于不同尺寸、不同分辨率的LCD液晶屏，通常需要根据屏参匹配对应程序和线材，才能保证正常点亮和稳定显示。
