LH-2785液晶屏驱动板2560×1600电路板VGA/HDMI/DP/DVI转4路LVDS

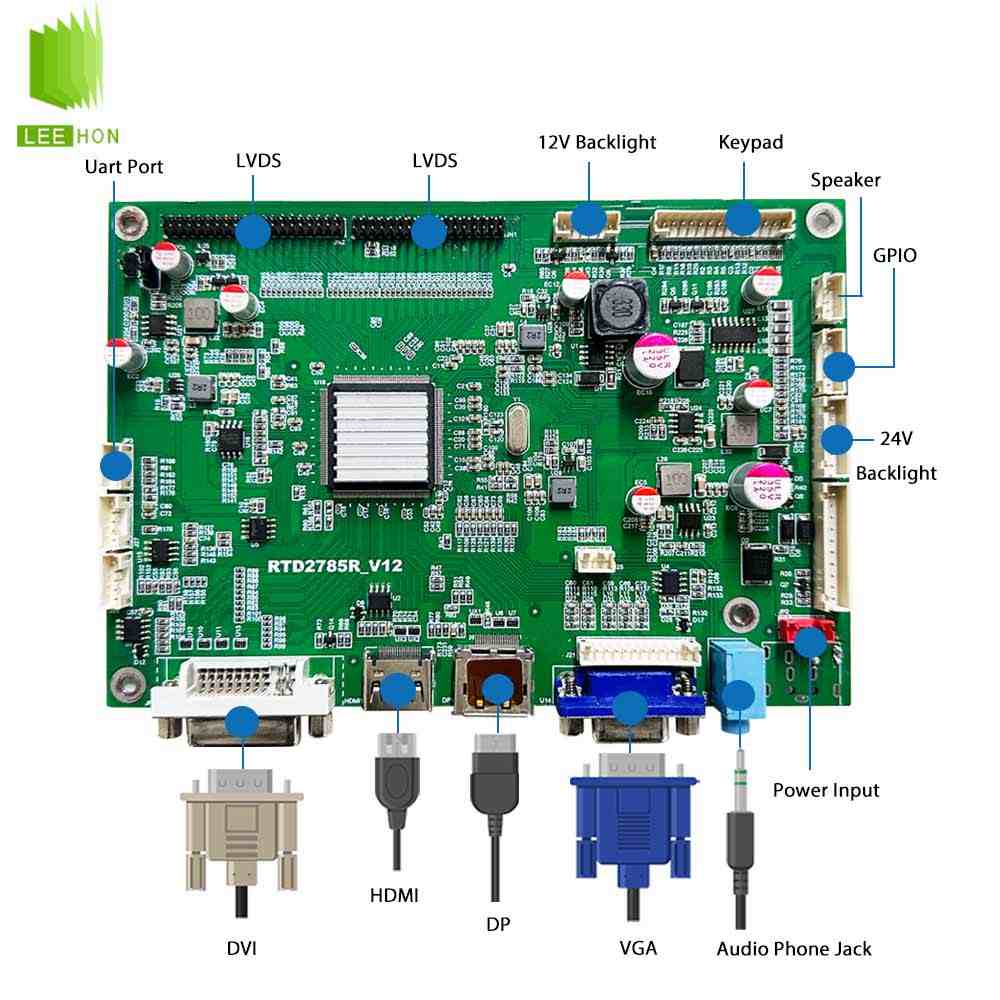

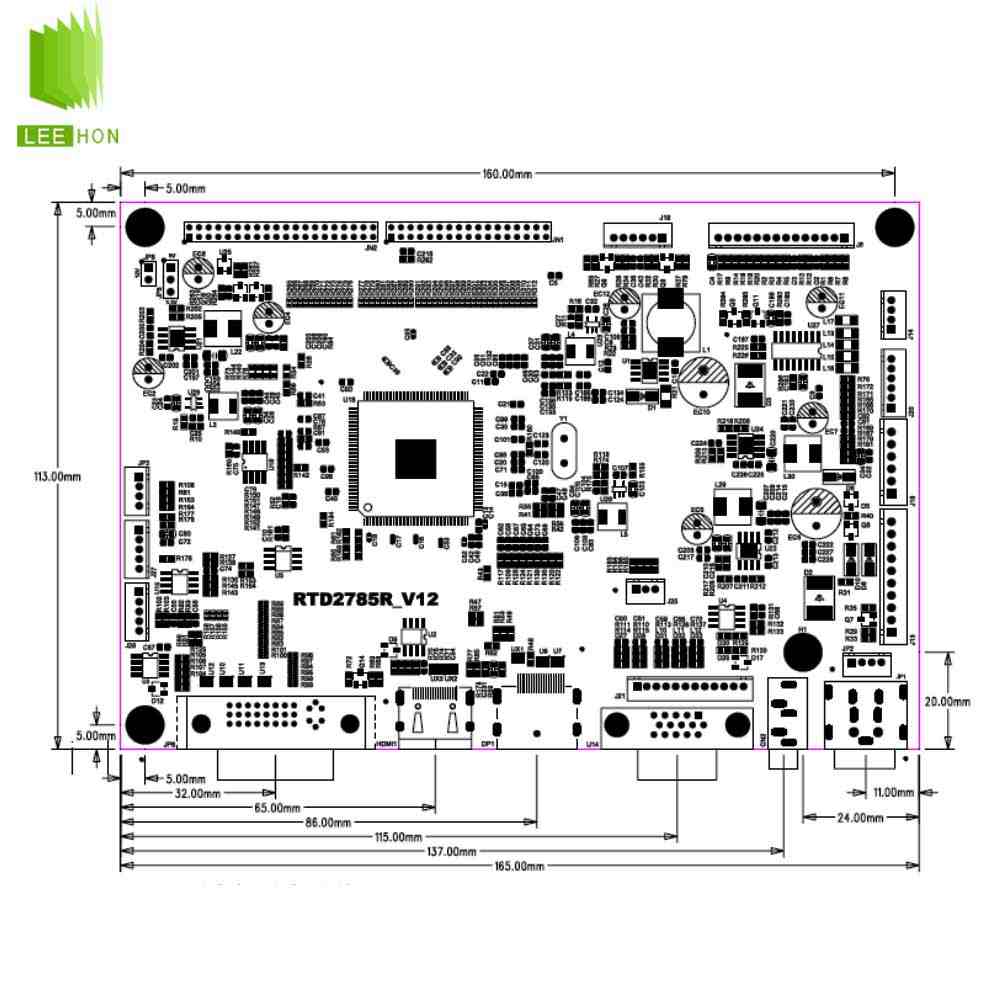

这块液晶驱动板型号为RTD2785R_V12。它的接口转换关系为：VGA/HDMI/DP/DVI输入→4路LVDS输出。

这块#驱动板#前端可接收模拟RGB/VGA、HDMI2.0、DP1.2、DVI等视频信号，后端通过4路LVDS输出驱动TFTLCD液晶屏。规格书中明确说明，该板采用RTD2785主芯片，内置模拟RGB、HDMI2.0、DP1.2、DVI输入接口，输入最高可达2560×1600@60Hz，并支持4路LVDS输出。

LH-2785是一款面向TFT LCDPANEL的高分辨率液晶显示驱动板，适用于需要多信号输入和高分辨率LVDS输出的显示方案。该驱动板支持VGA、HDMI、DP、DVI多种输入接口，输出端为4路LVDS，可用于驱动对应规格的工业液晶屏、专业显示屏、工控显示终端及高分辨率LCD显示设备。

该板主芯片采用RTD2785，内嵌标准8051内核，支持最高2560×1600@60Hz输入，也支持2560×2048@50Hz，适合对分辨率、接口兼容性和显示扩展能力要求较高的应用场景。

核心参数

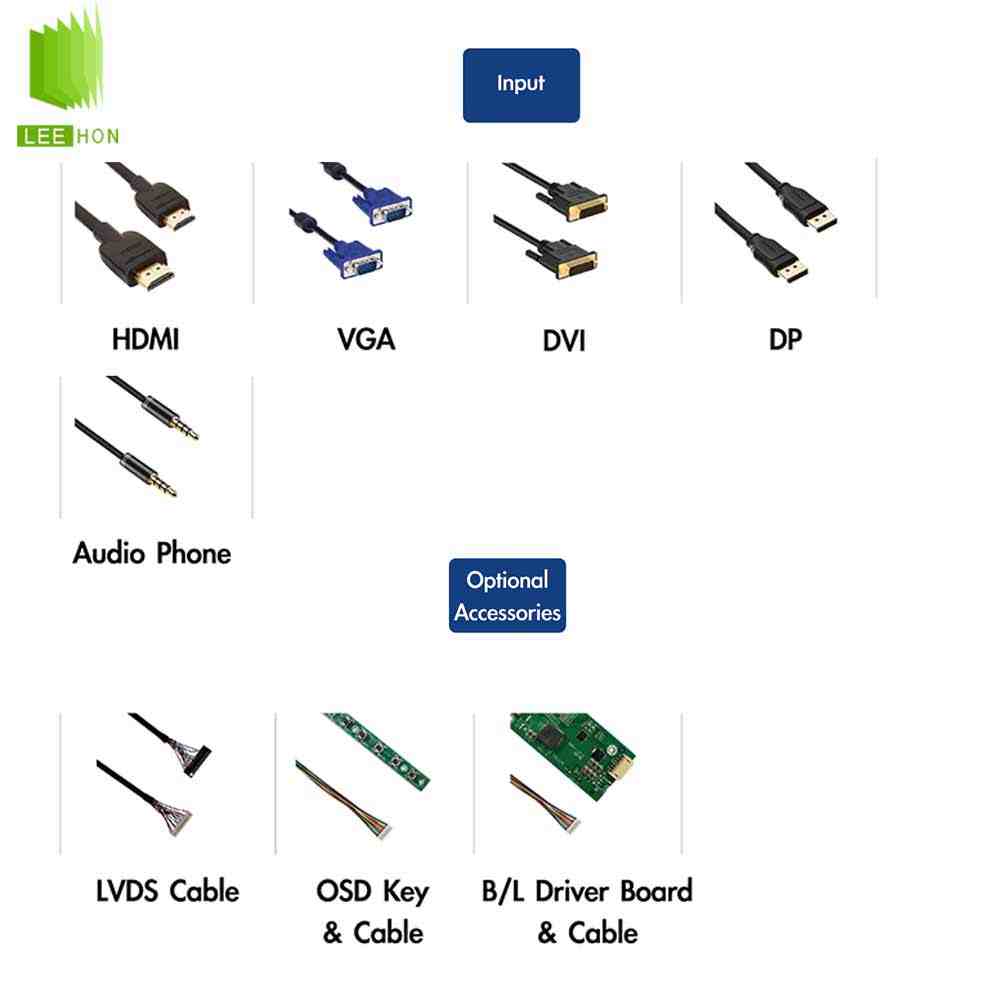

接口配置

产品特点

LH-2785的核心优势是输入接口完整、分辨率支持高、LVDS输出通道多。它不仅支持传统VGA输入，也支持HDMI2.0、DP1.2、DVI等数字信号输入，适合多种主控平台、工控主机、图像处理设备和高分辨率显示系统使用。

相比普通HDMI转LVDS或VGA转LVDS驱动板，这款板支持4路LVDS输出，更适合较高分辨率、较大尺寸或特殊规格的TFTLCDPANEL。对于需要2560×1600级别显示输入的项目，它的适配空间更大。

该驱动板还具备音频功放、按键遥控、背光控制、IIC扩展和IO扩展等接口，方便整机集成和后期调试。

适用场景

LH-2785可用于工业显示器、高分辨率工控显示设备、医疗显示终端、检测仪器显示屏、专业图像显示设备、嵌入式显示系统、多输入信号显示方案、DP转LVDS、HDMI转LVDS、DVI转LVDS、VGA转LVDS等应用场景。

选型注意事项

实际配屏时，需要重点确认液晶屏的分辨率、LVDS通道数量、屏供电电压、背光电压、背光功率、LVDS线序、程序版本和输入信号类型是否匹配。尤其是4路LVDS屏，接口通道、线序和屏参程序必须对应，否则容易出现不亮屏、花屏、颜色异常、分辨率不匹配等问题。

常见问题

Q1：LH-2785是什么输入接口转什么输出接口？

A：LH-2785是VGA/HDMI/DP/DVI输入转4路LVDS输出的液晶驱动板，可将多种视频信号转换为LVDS信号，用于驱动TFTLCD液晶屏。

Q2：LH-2785最高支持多大分辨率？

A：该板最高支持2560×1600@60Hz输入，同时规格书中也提到可支持2560×2048@50Hz，适合高分辨率LCD显示项目。

Q3：这块驱动板适合普通LVDS屏吗？

A：它主要适合需要多路LVDS输出的TFTLCDPANEL，规格书标注支持4路LVDS输出。如果是普通单路或双路LVDS屏，需要根据屏参、线序和程序确认是否能适配。

Q4：LH-2785供电是多少？

A：该板输入电压为22–26V，常见应用中可按24V电源方案进行匹配；屏电压支持3.3V/5V/12V，背光部分需结合屏幕背光功率确认。
