LH-MV56V11液晶屏驱动板VGA/HDMI/2路CVBS转LVDS接口1920X1080@60Hz

这块液晶驱动板型号为LH-MV56V11。它的接口转换关系为：VGA/HDMI/CVBS输入→LVDS输出

也就是说，这块#驱动板#前端可以接收模拟RGB/VGA信号、HDMI信号、2路CVBSAV视频信号，后端通过LVDS接口输出，用于驱动单口或双口LVDS接口的LCD液晶屏。规格书中明确说明，该板适用于双口或单口LVDS液晶屏，可处理模拟R/G/B、HDMI、2路CVBS信号，液晶屏接口为LVDSOUTPUT。

LH-MV56V11是一款多功能LCD液晶屏驱动板，适用于单口或双口LVDS接口的液晶显示屏。该板支持VGA、HDMI、CVBS多种视频信号输入，并将输入信号转换为LVDS屏显信号输出，可用于工业显示器、工控设备、嵌入式显示终端、AV视频显示设备、检测仪器显示屏等场景。

该驱动板主芯片采用32-bitRISC高速高性能CPU，支持NTSC/PAL/SECAM视频制式处理，具备梳状滤波、逐行扫描处理能力。HDMI符合1.4b标准，HDCP符合1.4标准，同时支持2×3W音频功放输出。

核心参数

接口配置

产品特点

LH-MV56V11的特点是输入信号类型比较丰富，既支持常见的VGA和HDMI，也支持2路CVBSAV视频输入，适合一些需要模拟视频接入、AV视频处理或多信号兼容的显示项目。

输出端为LVDS液晶屏接口，可以驱动单口或双口LVDS液晶屏。相比只支持单一输入的驱动板，这款板更适合用于多媒体显示终端、AV视频设备、工业显示设备、老设备显示改造以及带AV视频输入需求的液晶显示方案。

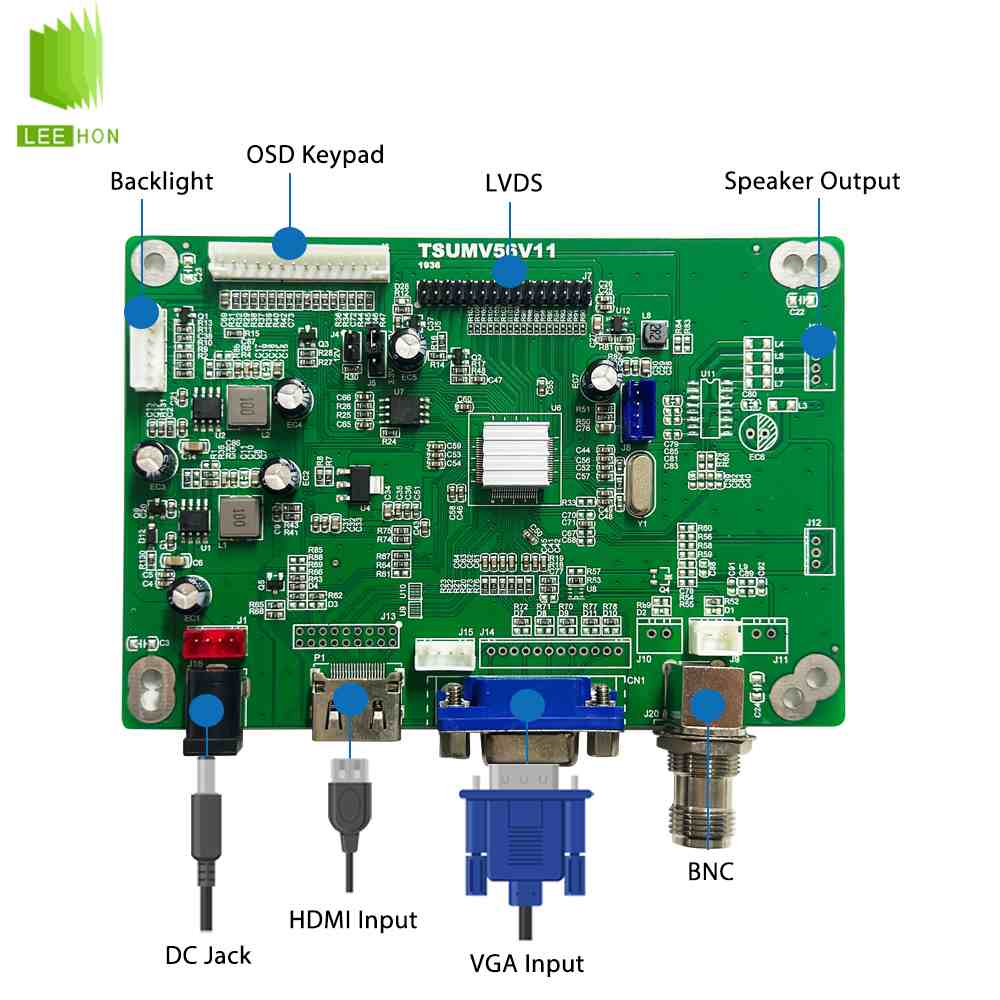

同时，它集成音频功放、按键接口、红外遥控接口、USB接口、串口和背光控制接口，方便整机集成和功能扩展。

适用场景

LH-MV56V11可用于工业显示器、AV视频显示终端、工控显示设备、检测仪器显示屏、嵌入式LCD显示系统、老设备显示升级、VGA转LVDS、HDMI转LVDS、CVBS转LVDS等液晶屏驱动方案。

选型注意事项

实际配屏时，需要确认液晶屏的分辨率、LVDS单双口类型、屏供电电压、背光接口、LVDS线序、程序版本、输入信号类型是否匹配。对于不同尺寸和不同分辨率的LCD液晶屏，通常需要根据屏参烧录或匹配对应程序，避免出现不亮屏、花屏、颜色异常、分辨率不匹配等问题。

常见问题

Q1：LH-MV56V11是什么输入接口转什么输出接口？

A：LH-MV56V11是VGA/HDMI/CVBS输入转LVDS输出的液晶驱动板，可将主机、AV视频设备或其他信号源输出的视频信号转换为LVDS信号，用于驱动LCD液晶屏。

Q2：LH-MV56V11支持哪些视频输入？

A：该板支持模拟RGB/VGA输入、HDMI输入以及2路CVBS输入，HDMI支持480p、720p、1080p，CVBS支持NTSC、PAL、SECAM等视频制式。

Q3：LH-MV56V11适合什么类型的液晶屏？

A：它适合单口或双口LVDS接口的LCD液晶屏。配屏时需要确认屏分辨率、LVDS线序、屏电压和背光参数是否匹配。

Q4：LH-MV56V11和普通HDMI转LVDS驱动板有什么不同？

A：普通HDMI转LVDS驱动板通常只处理HDMI信号，而LH-MV56V11同时支持VGA、HDMI和CVBS输入，并带有音频功放、USB、红外遥控、按键、串口等接口，功能扩展性更强。
